Вибросито

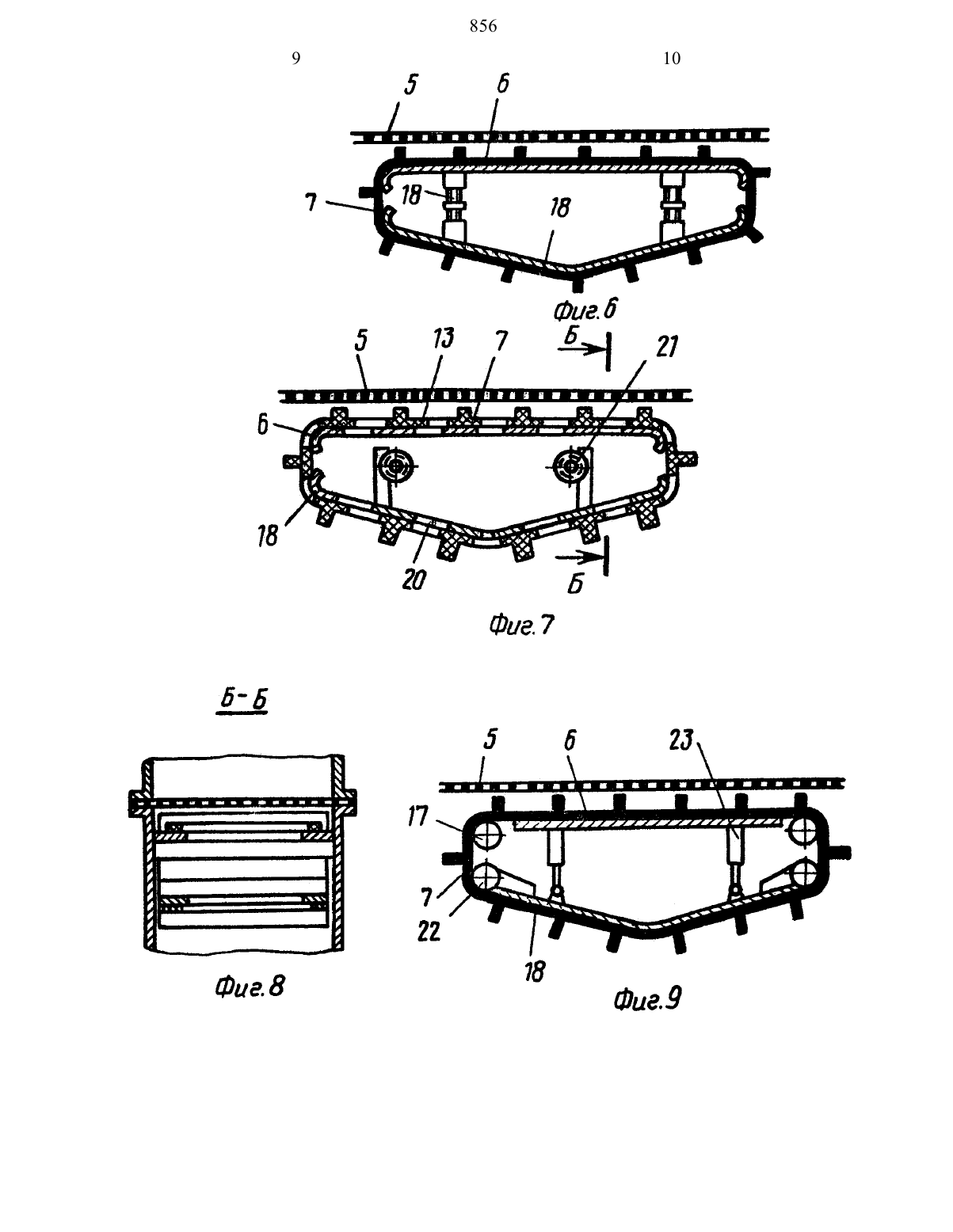

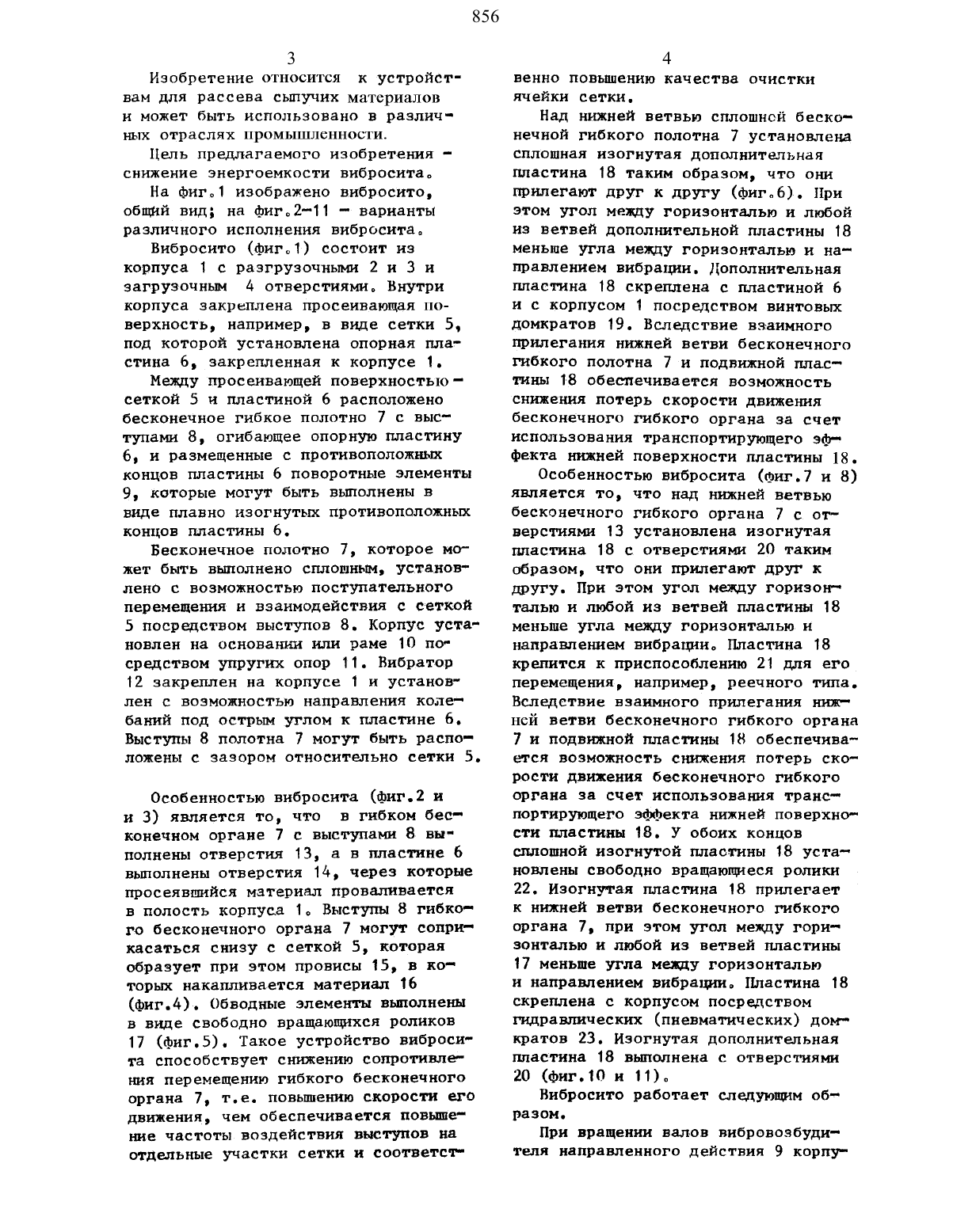

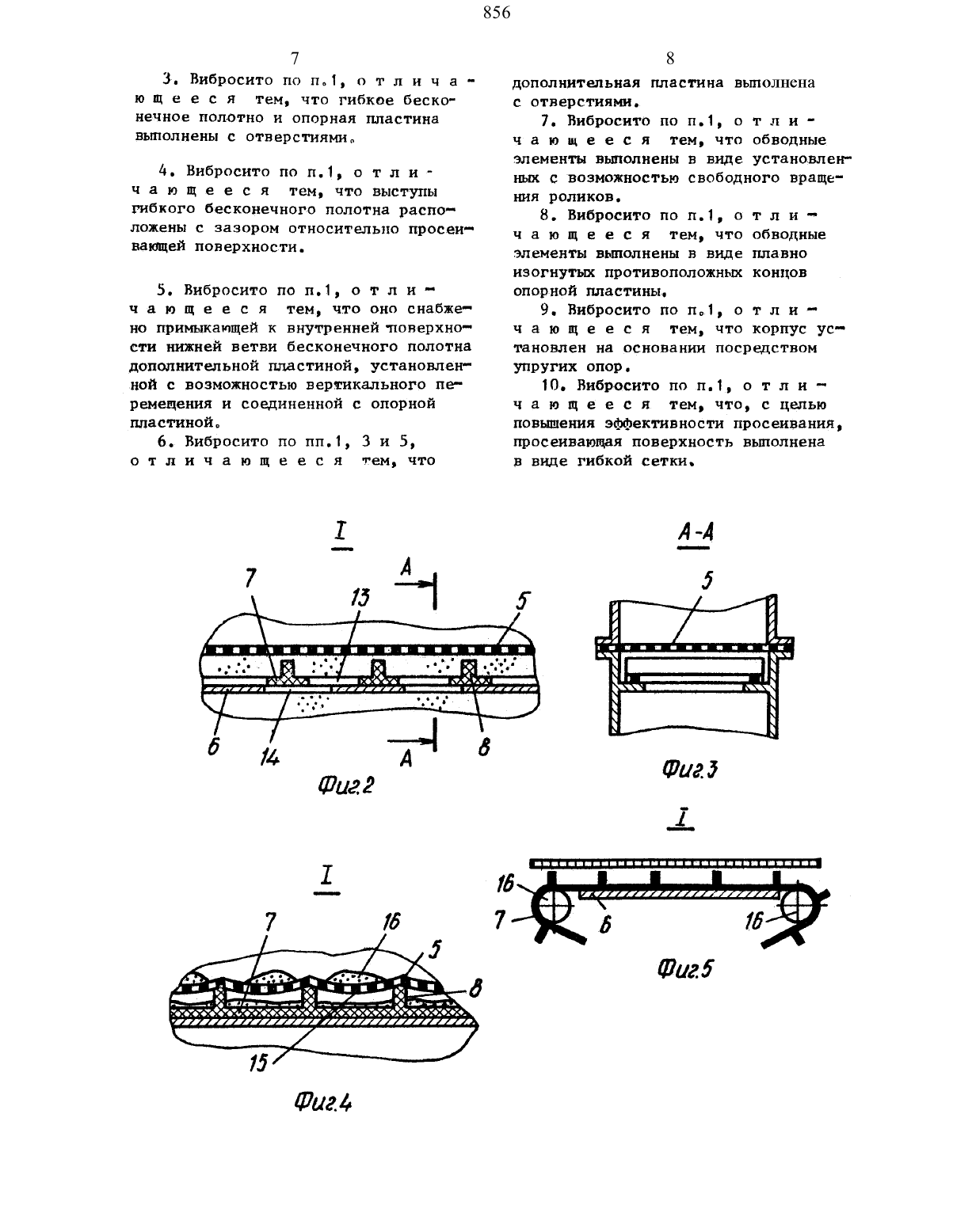

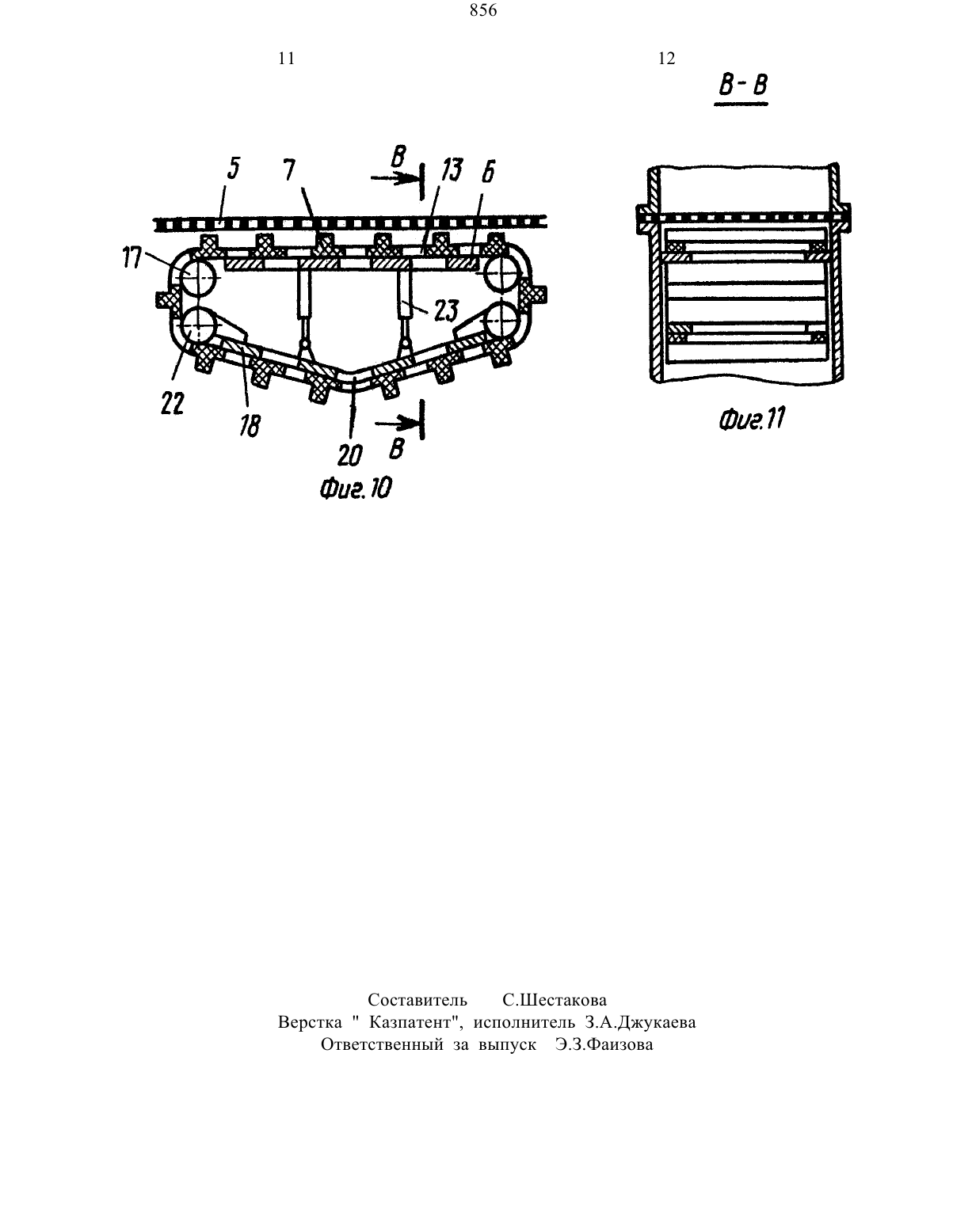

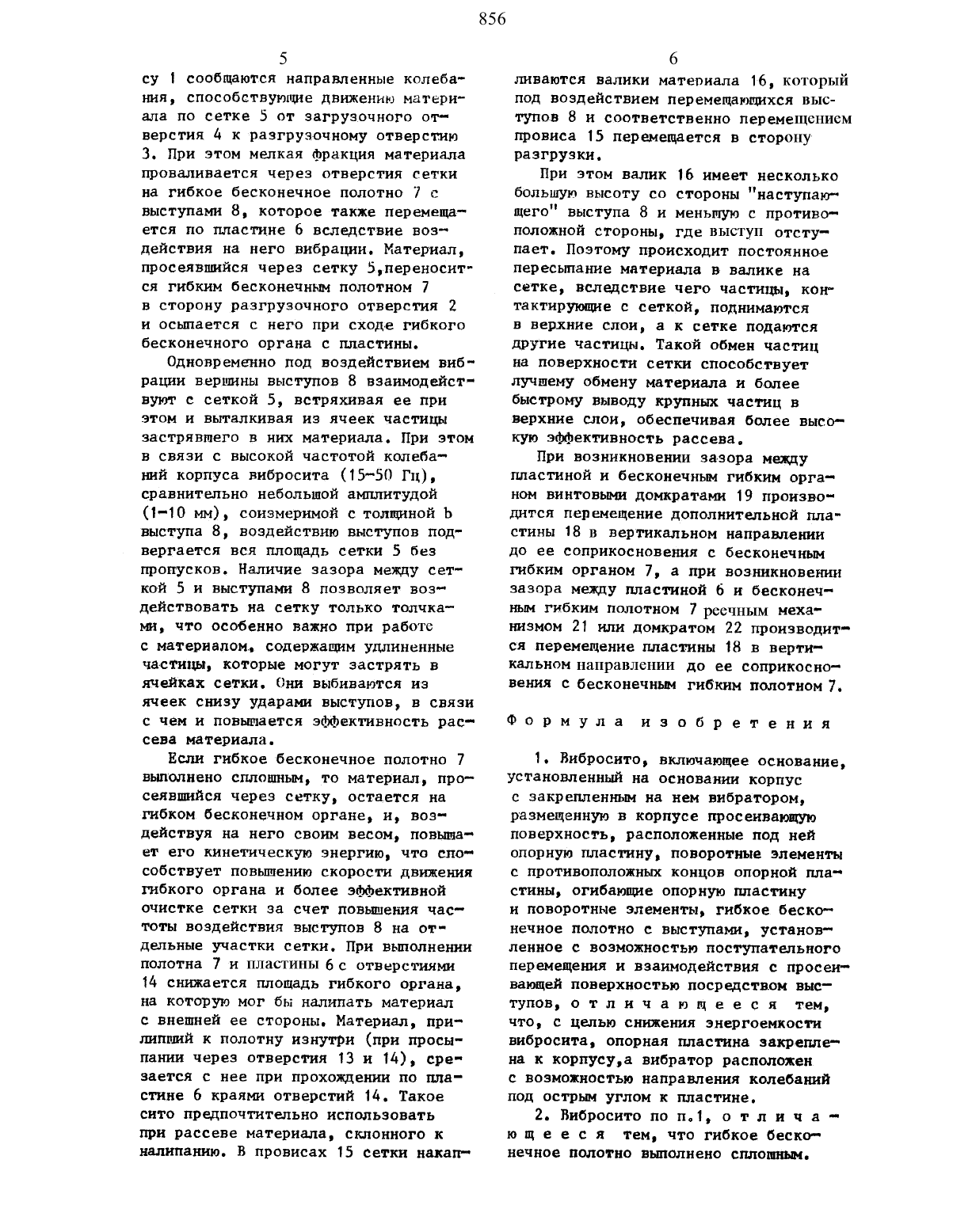

Изобретение относится к устройствам для рассева сыпучих материалов и может быть использовано в различиых отраслях промьппленности.Цель предлагаемого изобретения снижение энергоемкости виброситаНа фиг.1 изображено вибросито,общй вид на фиг 2-11 варианты различного исполнения вибросита.Вибросито (фиг 1) состоит из корпуса 1 с разгрузочиым 2 и З и загрузочным 4 отверстиямм Внутри корпуса закреплена просеивающая поверхность например, в виде сетки 5,под которой установлена опорная пластина 6, закрепленная к корпусе 1.Между просеивающей поверхн 0 стЬк)сеткой 5 и пластиной 6 расположено бесконечное гибкое полотно 7 с выступами 8, огибающее опорную пластину 6, и размещенные с противоположных концов пластины 6 поворотные элементы 9, которые могут быть выполнены в виде плавно изогнутых противоположных концов пластины 6.Бесконечное полотно 7, которое М 0 жет быть выолнено сплошиы установлено с возможностью поступательного перемещения и взаимодействия с сеткой 5 посредством выступов 8. Корпус установлен на основании или раме 10 посредством упругих опор 11. Вибратор 12 закреплен на корпусе 1 и установлен с возможностью направления колебаний под острым углом к пластине 6. Выступы 8 полотна 7 могут быть расположены с зазором относительно сетки 5.и 3) является то, что в гибком бесконечном органе 7 с выступами 8 выполнены отверстия 13, а в пластине 6 выполнены отверстия 1 д через которые просеявшийся материал проваливаетсяв полость корпуса 1 Выступы 8 гибкого бесконечного органа 7 могут с 0 ПРИ касаться снизу с сеткой 5, которая образует при этом провисы 15, в которых накапливается материал 16(фнг.4). Обводные элементы выполнены в виде свободно вращающихся роликов 17 (фиг.5). Такое устройство вибросита способствует снижению сопротивленя перемещению гибкого бесконечного органа 7, т.е. повыению скорости его движения, чем обеспечивается повышение частоты воздействия выступов на отдельные участки сетки н соответст 4венно повышению качества очистки ячейки сетки.Над нижней ветвью сплошной бесконечной гибкого полотна 7 установлена сплошная изогнутая дополнительная пластина 18 таким образом, что они прилегают друг к другу (фиг 6). при этом угол между горизонталью и любой из ветвей дополнительной пластины 18 меньше угла между горизонталью и направлением вибрации. дополнительная пластина 18 скреплена с пластиной 6 и с корпусом 1 посредством винтовых домкратов 19. Вследствие взаимного Прилегания нижней ветви бесконечного гибкого полотна 7 и подвижной пластины 18 обеспечивается возможность снижения потерь скорости движения бесконечного гибкого органа за счет использования транспортирующего эффекта нижней поверхности пластины 18.Особенностью вибросита (фнг.7 и 8) является то, что над нижней ветвью бесконечного гибкого органа 7 с отверстиям 13 установлена изогнутая пластина 18 с отверстиями 20 таким образом, что они прилегают ДРУГ к другу. При этом угол между горизонталью и любой из ветвей пластины 18 меньше угла между горизонталью и направлением вибрации. Пластина 18 крепится к приспособлению 21 для его перемещения, например, реечного типа. Вследствие взаимного прилегания нижней ветви бесконечного гибкого органа 7 И подвижной пластины 18 обеспечивается возможность снижения потерь скорости движения бесконечного гибкого органа за счет использования транспортирующего эффекта нижней поверхности пластины 18. У обоих концов сплошной изогнутой пластины 18 установлены свободно вращающиеся ролики 22. Изогнутая пластина 18 прилегает к нижней ветви бесконечного гибкого органа 7, при этом угол между горизонталью и любой из ветвей пластины 17 меньше угла между горизонталью и направлением вибрацим Пластина 18 скреплена с корпусом посредством гидравлических (пневматических) домкратов 23. Изогнутая дополнительная пластина 18 выполнена с отверстиями 20 (фиг.1 О и 11)Вибросито работает следующим образом.при вращении валов вибровоэбуди теля направленного действия 9 корпу 5су 1 сообщаются направленные колебаия способствуюие движению материала по сетке 5 от загрузочного отверстия 4 к разгрузочному отверстию 3. При этом мелкая фракция материала проваливается через отверстия сетки на гибкое бесконечное полотно 7 с выступами 8, которое также перемещается по пластине 6 вследствие воздействия на него вибрации. Материал,просеявпшйся через сетку Бшереносится гибким бесконечны полотном 7в сторону разгрузочного отверстия 2 и осыпается с него при сходе гибкого бесконечного органа с пластины.Одновременно под воздействием вибрации вершины выступов 8 взаимодействуют с сеткой 5, встряхивая ее при этом и выталкивая из ячеек частицы застрявшего в ник материала. При этом в связи с высокой частотой колебаний корпуса вибросита (15-50 Гц),сравнительно небольшой амплитудой(1-10 мм), соизмеримой с толщиной Ь выступа 8, воздействию выступов подвергается вся площадь сетки 5 без пропусков. Наличие зазора между сеткой 5 и выступами 8 позволяет воздействовать на сетку только толчками, что особенно важно при работе с материалом, содержащим удлиненные частицы, которые могут застрять в ячейках сетки. Они выбиваются из ячеек снизу ударам выступов, в связи с чем и повышается эффективность рассева материала.Если гибкое бесконечное полотно 7 выполнено сплошным, то материал, просеявшийся через сетку, остается на гибком бесконечном органе, и, воздействуя на него своим весом, повышает его кинетическую энергию, что способствует повшению скорости движения гибкого органа и более эффективной очистке сетки за счет повышения частоты воздействия выступов 8 на отдельные участки сетки. При вьшолненни полотна 7 и пластины вс отверстиям 14 снижается площадь гибкого органа,на которую мог бы налипать материал с внешней ее стороны. Материал, прилипший к полотну изнутри (при просыпении через отверстия 13 и 14), срезается с нее при прохождени по пластине 6 краям отверстий 14. Такое сито предпочтительно использовать при рассеве материала, склонного к налипанию. В провисах 15 сетки накап 856лмваются валики материала 16, который под воздействием перемещающихся Выступов 8 и соответственно перемепюнисм провиса 15 перемещается в сторону разгрузки.При этом валик 16 имеет несколько большую высоту со стороны наступающего выступа 8 и меньшую с противоположной стороны, где выступ отступает. Поэтому происходит постоянное пересыпание материала в валике на сетке, вследствие чего частицы, контактирующие с сеткой, поднимаются в верхние слои, а к сетке подаются другие частицы. Такой обмен частиц на поверхности сетки способствует лучшему обмену материала и более быстрому выводу крупных частиц в верхние слои, обеспечивая более высокую эффективность рассева.При возникновении зазора между пластиной и бесконечны гибким органом винтовыми домкратами 19 производится перемещение дополнительной пластины 18 в вертикальном направлении до ее соприкосновения с бесконечным гибким органом 7, а при возникновении зазора между пластиной 6 и бесконечым гибким полотном 7 реечньцд неханзмом 21 или домкратом 22 производится перемещение пластины 18 в вертикальном направлении до ее соприкосновения с бесконечным гибким полотном 7.1. Вибросито, включающее основание,установленный на основании корпус с закрепленным на нем вибратором,размещенную в корпусе просеивающую поверхность, расположенные под ней опорную пластину, поворотные элементы с противоположных концов опорной пластины, огибающие опорную пластину и поворотные элементы, гибкое бесконечное полотно с выступами, установленное с возможностью поступательного перемещения и взаимодействия с просеивающей поверхностью посредством выступов, о т л и ч а ю щ е е с я тем,что, с целью снижения энергоемкости вибросита, опорная пластина закреплена к корпусу,а вибратор расположен с возможностью направления колебанй под острым углом к пластине.2. Вибросито по п.1, о т л и ч а ю щ е е с я тем, что гибкое бесконечное полотно выполнено сплошным.7 8 3- ВибРТ По Па 0 Т Л И Ч 8 дополнительная пластина вышолнена ю щ е е с я тем, что гибкое беског с отверстиями,нечное полотно и опорная пластина 7, вибросито по п.1, о т л и ВЫПОПНЕНЫ С 0 ТВеРстнями ч а ю щ е е с я тем, что обводныеч а ю Щ е е с я тем, что выступы гибкого бесконечного полотна расположены с зазором относительно просеи вающей поверхности.элементы выолнены в виде установленным с возможностью свободного вращения роликов.8. Вибросито по п.1 о т л н ч а ю щ е е с я тем, что обводные элементы выполнены в виде плавно изогнутым противоположны концов4. Вибросито по п.1, о т л и 5. Вибросито по п.1, 0 т л и опорной пластины ч а ю щ е е с я тем, что оно снабже 9. Вибросито по п 1, о т л и но примыкающей к внутренней поверхно ч а ю щ е е с я тем, что корпус ус сти нижней ветви бесконечного полотна тановлен на основании посредством дополнительной пластиной, установпен упругих опор. ной с возможностью вертикального пе- 10. Внбросито по п.1, о т л и ремещения и соединенной с опорной ч а ю щ е е с Я тем, что, с целью пластиной повышения эффективности просеивания, 6. Вибросито по пп.1 З и 5, просеивающая поверхность выполнена о т л и ч а ю щ е е с я тем, что в виде гибкой сетки.
