Распылительная насадка

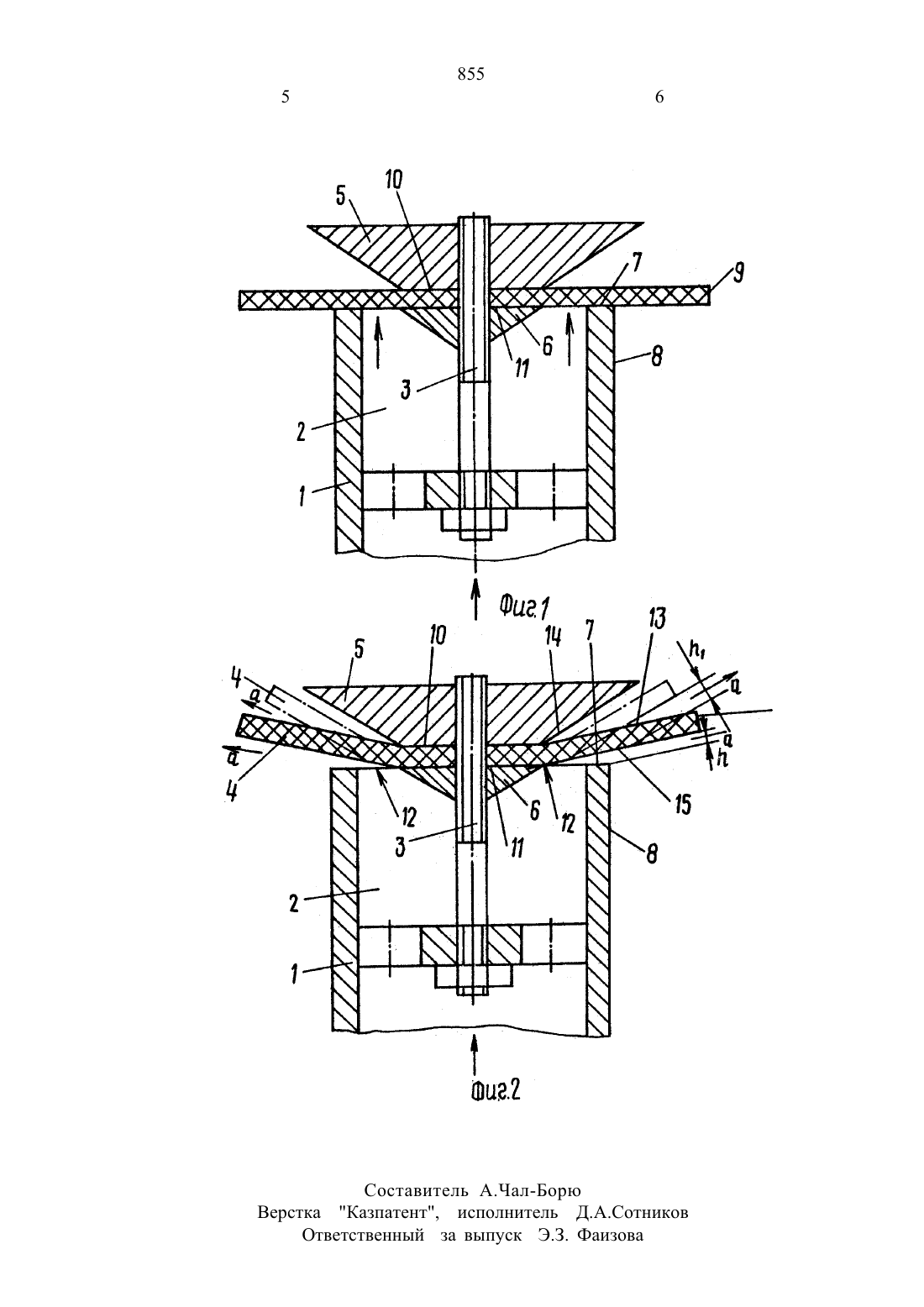

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР М 1006935. кл. В 05 В 1/26. 1983.(57) Использование орошение сельскохозяйственных культур. Сущность изобретения дефлектор выполнен из двух частей иИзобретение относится к устройствам для распыления жидкости и может быть использовано. в частности. в устройствах для орошения сельскохозяйственных культур.Целью изобретения является повышение эффективности работы распылительной насадки за счет распыления жидкости при различных давлениях в канале подачи жидкости.На фиг.1 изображена распылительная насадка. общий вид на фиг.2 различные моменты работы насадки при различных давлениях в канале подачи жидкости.Распылительная насадка содержит корпус 1 (фиг.1) с каналом 2 подачи жидкости и дефлектор. установленный с возможностью осевого перемещения на хвостовике З корпуса 1. В устройстве дефлектор выполнен из двух частей 4 и 5 и снабжен элементом 6 их крепления ДРУГ к другу. выполненным в виде усеченного конуса, при этом одна из частей 4 дефлектора установлена на выходном торце 7 корпуса 1 и выполненаснабжен элементом их крепления друг к другу. выполненным в виде усеченного конуса. Одна из частей дефлектора установлена на выходном торце корпуса и выполнена плоской из упругоэластичного материала с вынесенными за кромки корпуса участками. Другая часть дефлектора выполнена в виде усеченного конуса из недеформированного материала. Плоская часть дефлектора расположена между меньшим основанием другой части дефлектора и большим основанием элемента крепления. меньшее основание которого обращено навстречу направлению потока жидкости. 2 ил.плоской из уп руго-эластичного материала с вынесенными за кромки 8 корпуса 1 участками 9. а.другая часть 5 дефлектора и большим основанием выполнена в виде усеченного конуса из недеформированного материала, причем плоская часть 4 дефлектора расположена между меньшим основанием 10 другой части 5 дефлектора и большим основанием 11 элемента 6 крепления, меньшее основание которого обращено навстречу потоку жидкости.Настройка распылительной насадки осуществляется следующим образом.Путем осевого перемещения по хвостовику 3 элемента 6 крепления и второй части 5 дефлектора устанавливают первую часть 4 дефлектора так. чтобы последняя соприкасалась без зазора с выходным торцом 7 корпуса 1.Распылительная насадка работает следующим образом.Жидкость по каналу 2 подачи (фиг.2) корпуса 1 подается в зону 12 выхода, плавнообтекая боковые поверхности усеченного конуса элемента 6 крепления со стороны его меньшего основания. При дальнейшем дви ЖЕНИИ ЖИДКОСТИ ПОСЛЕДНЯЯ ВСТПЕЧЗВТСЯ Спервой частью 4 дефлектора. выполненной плоской из уп ругозластичного материла, которая под действием давления жидкости приподнимается своими неэакрепленными участками над выходным торцом 7 в зоне 12 выхода канала 2 подачи жидкости корпуса 1 собразованием щелевого зазора величиной п. Через этот зазор происходит выброс жидкости наружу в виде пленки. которая при дальнейшем ее движении (показано стрелкой а (за пределы вынесенных участков 9 первой части 4 дефлектора становится тоньше и под действием сопротивления воздуха производится распыл жидкости.При увеличении давления в канапе 2 подачи жидкости корпуса 1 ширина проходного сечения зазора щели увеличивается до величины т. где при максимальных значениях давления в канале 2 подачи жидкости корпуса 1. первая часть 4 дефлектора под напором жидкости поднимается над выходным торцом 7 корпуса 1 вплоть до соприкосновения поверхностью 13 до поверхности 14 усеченного конуса второй части 5 дефлектора.При снижении давления в канале 2 жидкости корпуса 1 происходит уменьшение ширины проходного сечения зазора щели автоматически за счет упругих свойств первой части 4 дефлектора. которая стремится вернуться в исходное положение, т.е. соприкоснуться своей поверхностью 15 с вы 855ходными торцом 7 корпуса 1. в то же время процесс распыления не нарушается вплоть до окончательного прекращения давления жидкости в канале 2 подачи жидкости корпуса 1.Таким образом. распылительная насадка решает задачу обеспечения распыления жидкости при различных давлениях в канале подачи жидкости. что позволяет достичь повышения эффективности работы устройства.Распылительная насадка. содержащая корпус с каналом подачи жидкости и дефлектор. установленный с возможностью осевого перемещения на хвостовике корпуса.отлича ющаяся тем.что.сцелью повышения эффективности работы за счет обеспечения распыления жидкости при различных давлениях в канале подачи жидкости. дефлектор выполненный из двух частей и снабжен элементом их крепления друг к другу. выполненным в виде усеченного конуса. при этом одна из частей дефлектора установлена на выходном торце корпуса и выполнена плоской из упругоэластичного материала с вынесенными за кромки корпуса участками. а другая часть дефлектора выполнена в виде усеченного конуса из недеформированного материала. причем плоская часть дефлектора расположена между меньшим основанием другой части дефлектора и большим основанием элемента крепления. меньшее основание которого обращено навстречу направлению потока жидкости.Составитель А.Чал-Борю Верстка Казпатент, Исполнитель Д.А.С 0 тНИК 0 в Ответственный за выпуск ЭЗ. Фаизова
