Насадка для заряжания ВВ

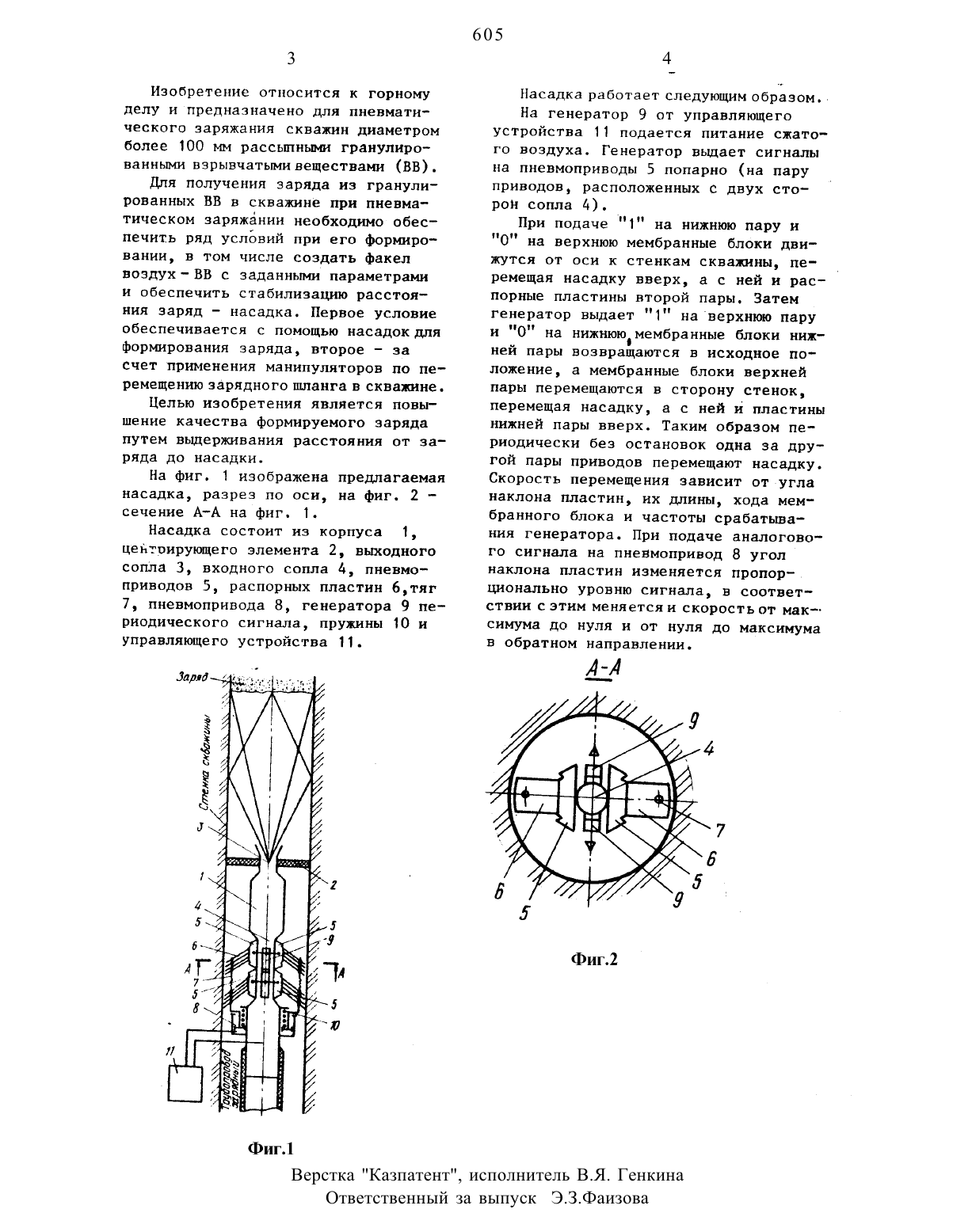

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАНл и ч а ю щ а я с я тем, что, с целью повышения качества формируемого заряда путем выдерживания расстоо яния от заряда до насадки, она снабжена генератором периодичесюих сигналов, подпружиненнымпневмоприво дом, несколькими парами мембранных блоков с шарнирно закрепленным распорнымм пластинам при этом пары мембранных блоков пневматическисвя заны с генератором периодических сигналов, а распорне пластины связаны тягам с пневмоприводом.(56) Авторское свидетельство СССР Ж 684959, кл. Е 21 С 37/12, 1979. Авторское свидетельство СССР Ю 652324, кл. Е 21 С 37/00, 1977.(54)(57) НАСАДКА для ЗАРЯЖАНИЯ вв,включающая цилиндрический корпус с центрирующим элементами, выходноеИзобретение относится к горному делу и предназначено для пневматического заряжания скважин диаметром более 100 мм рассьшными гранулированнымщ взрывчатымивеществамм (ВВ).Для получения заряда из гранулированных БВ в скважине при пневматическом заряжании необходимо обеспечить ряд условий при его формровании, в том числе создать факел воздух-ВВ с заданными параметрами и обеспечить стабилизацию расстояния заряд насадка. Первое условие обеспечивается с помощью насадокдля формирования заряда, второе - за счет применения манипуляторов по перемещению зарядного пшанга в скважине.Целью изобретения является повышение качества формируемого заряда путем выдерживания расстояния от заряда до насадки.Насадка состоит из корпуса 1,центоирующего элемента 2, вышодного сопла 3, входного сопла 4, пневмоприводов 5, распорных пластин 6,тяг 7, пневмопривода 8, генератора 9 периодического сигнала, пружины 10 и управляющего устройства 11.На генератор 9 от управляющего устройства 11 подается питание сжатого воздуха. Генератор вьщает сигналы на пневмоприводы 5 попарно (на пару приводов, расположенных с двух сторон сопла 4).При подаче на нижнюю пару и О на верхнюю мембранные блоки движутся от оси к стенкам скважины, перемещая насадку вверх, а с ней и распорные пластины второй пары. Затем генератор выдает 1 на верхнюю пару и О на нижнюю.мембранные блоки нижней пары возвращаются в исходное положение, а мембранные блоки верхней пары перемещаются в сторону стенок,перемещая насадку, а с ней и пластины нижней пары вверх. Таким образом периодически без остановок одна за другой пары приводов перемещают насадку. Скорость перемещения зависит от угла наклона пластин, их длины, хода мембранного блока и частоты срабатывания генератора. При подаче аналогового сигнала на пневмопривод 8 угол наклона пластин изменяется пропор ЦИОНЗЛЬНО УРОВНЮ СИГНЗЛЗ, В СООТВВТснмума до нуля и от нуля до максимума в обратном направлении.Верстка Ка 3 патент, Исполнитель В.Я. Генкина Ответственный за выпуск Э.3.ФаИ 3 ова
