Устройство для осушения и очистки скважин

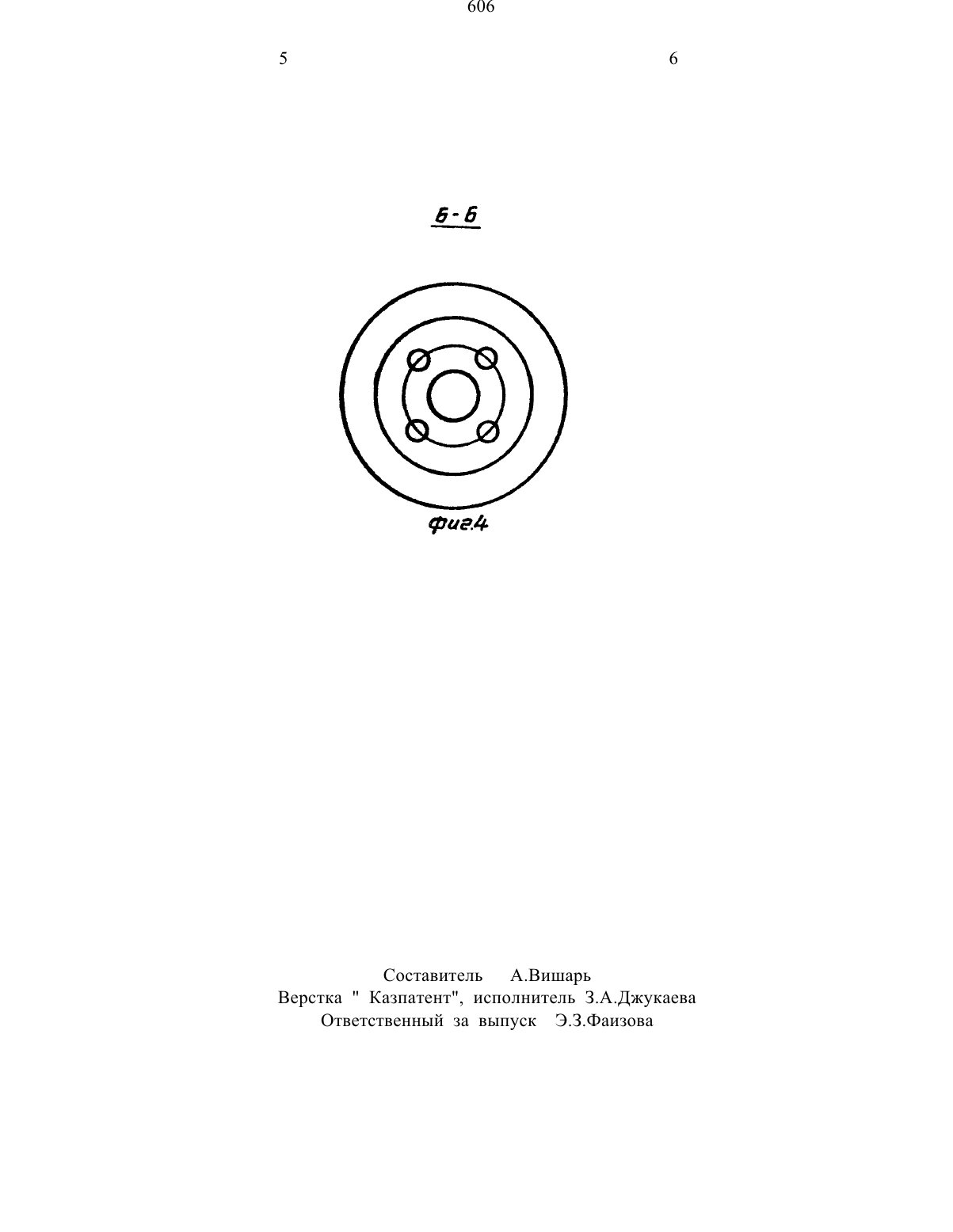

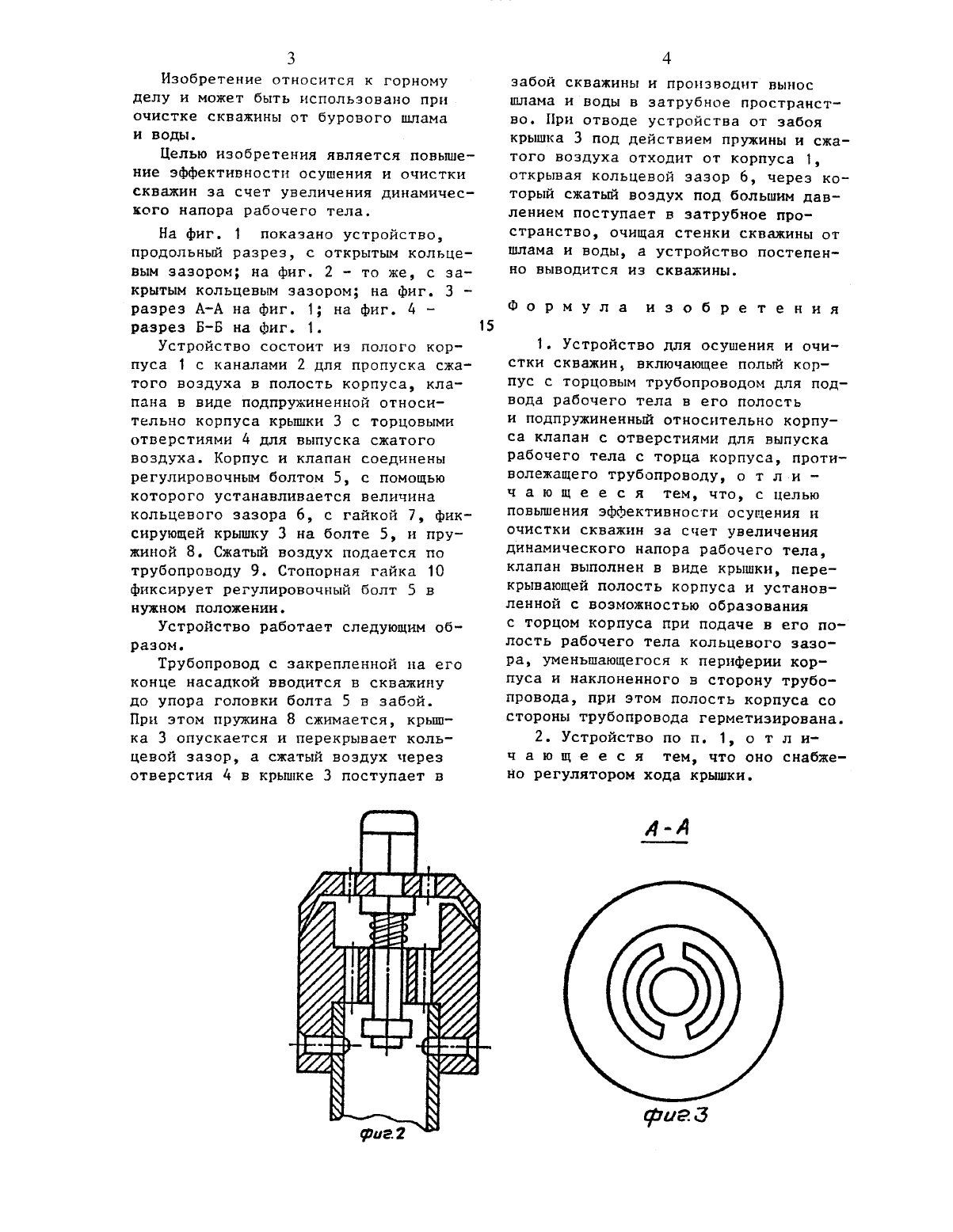

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР в 726332, кл. Е 21 с 37/00, 1980.Авторское свидетельство СССР Ю 764434, кл. Е 21 С 37/00, 1980.(54) УСТРОЙСТВО ДЛЯ ОСУШЕННЯ И ОЧИСТКИ СКВАЖИН(57) Изобретение относится к горному делу и м.б. использовано при очистке скважин от воды и бурового шлама. Цель - повышение эффективности осу шения и очистки скважин за счет увеличения динамического напора рабочего тела. Устройство включает полый корпус (К) 1 с трубопроводом 9 подвода рабочего тела с одного торца в К 1 и подпружиненньй относительно К 1 клапан для выпуска рабочего тела спротивоположного торца К 1. Клапан выполнен в виде крышки 3 с отверстиями 4 перекрывающей полость К 1 и установленной с возможностью образования с торцом К 1 при подаче рабочего тела в полость кольцевого зазора 6. Он уменьшается к перифериик 1 и наклонен в сторону трубопровода 9. Устройство снабжено регулятором хода крышки 3 в виде болта 5 с пружиной 8 соединяющего К 1 и крышку 3. Для осушения и очистки скважины устройство вводится до упора болта 5 в забой. Пружина 8 сжимается, крышка 3 опускается и перекрывает зазор 6. Сжатьй воздух через отверстия 4 поступает в забой скважины и выносит шлами воду в затрубное пространство. При отводе устройства от забоя крышка 3 под действием пружины 8 и сжатого воздуха отходит от К 1, открывая зазор 6,через которы воздух под большим давлением поступает в затрубное пространство, очищая скважину от водыи шлама по мере перемещения устройства к устью скважины. 1 з.п. флы 4 ил.Изобретение относится к горному делу И может быть использовано при очистке скважины от бурового шлама и воды.Целью изобретения является повышение эффективности осушения и очистки скважин за счет увеличения динамического напора рабочего тела.На фиг. 1 показано устройство,продольный разрез, с открытым кольцевым зазором на фиг. 2 - то же, с закрытым кольцевым зазором на фиг. 3 разрез А-А на фиг. 1 на фиг. 4 разрез В-Б на фиг. 1.Устройство состоит из полого корпуса 1 с каналами 2 для пропуска сжатого воздуха в полость корпуса, клапана в виде подпружиненной относительно корпуса крышки 3 с торцовыми отверстиями 4 для выпуска сжатого воздуха. Корпус и клапан соединены регулировочным болтом 5, с помощью которого устанавливается величина кольцевого зазора 6, с гайкой 7, фиксирующей крышку 3 на болте 5, н пружиной 8. Сжатый воздух подается по трубопроводу 9. Стопорная гайка 10 фиксирует регулировочный болт 5 в нужном положении.Устройство работает следующим образом.Трубопровод с закрепленной на его конце насадкой вводится в скважину до упора головки болта 5 в забой.При этом пружина 8 сжимается, крьш ка 3 опускается и перекрывает кольцевой зазор, а сжатый воздух через отверстия 4 в крышке 3 поступает взабой скважины и производит вынос шлама и воды в затрубное пространство. При отводе устройства от забоя крышка 3 под действием пружины и сжатого воздуха отходит от корпуса 1,открывая кольцевой зазор 6, через который сжатый воздух под большим давлением поступает в затрубное пространство, очищая стенки скважины от шлама и воды, а устройство постепенно выводится из скважины. Ф о р м у л а и з 0 б р е т е н и я1. Устройство для осушения и очистки скважин, включающее полый корпус с торцовым трубопроводом для подвода рабочего тела в его полость и подпружиненны относительно корпуса клапан с отверстиями для выпуска рабочего тела с торца корпуса, противолежащего трубопроводу, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности осушения и очистки скважин за счет увеличения динамического напора рабочего тела,клапан выполнен в виде крышки, перекрывающей полость корпуса и установленной с возможностью образования с торцом корпуса при подаче в его полость рабочего тела кольцевого зазора, уменьшающегося к периферии корпуса и наклоненного в сторону трубопровода, при этом полость корпуса со стороны трубопровода герметизирована.2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что оно снабжено регулятором хода крышки.Составитель А.Вишарь Верстка Казпатент, Исполнитель 3.А.Джукаева Ответственный за выпуск Э.З.ФаИ 3 ова
