Гидроэлеватор

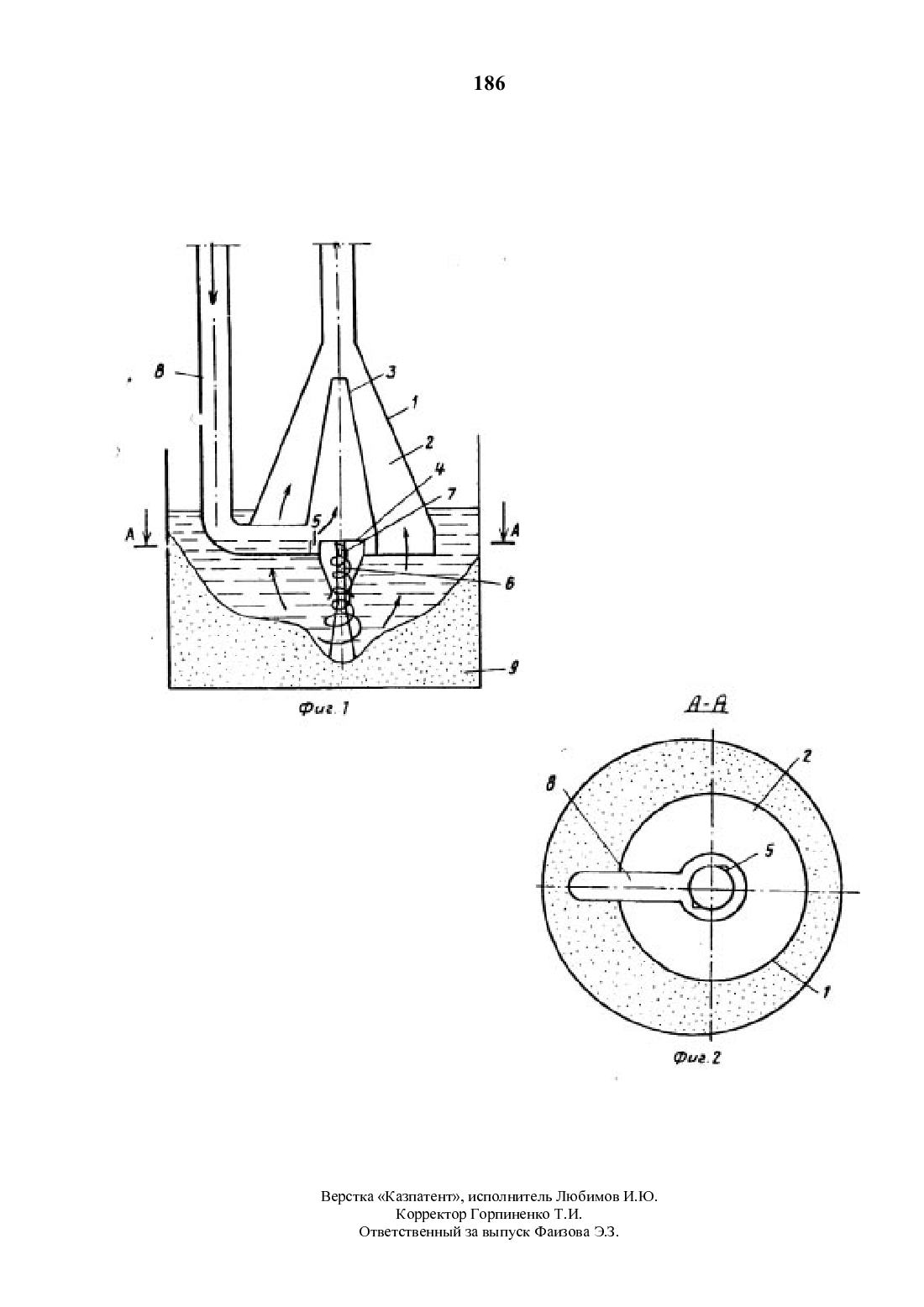

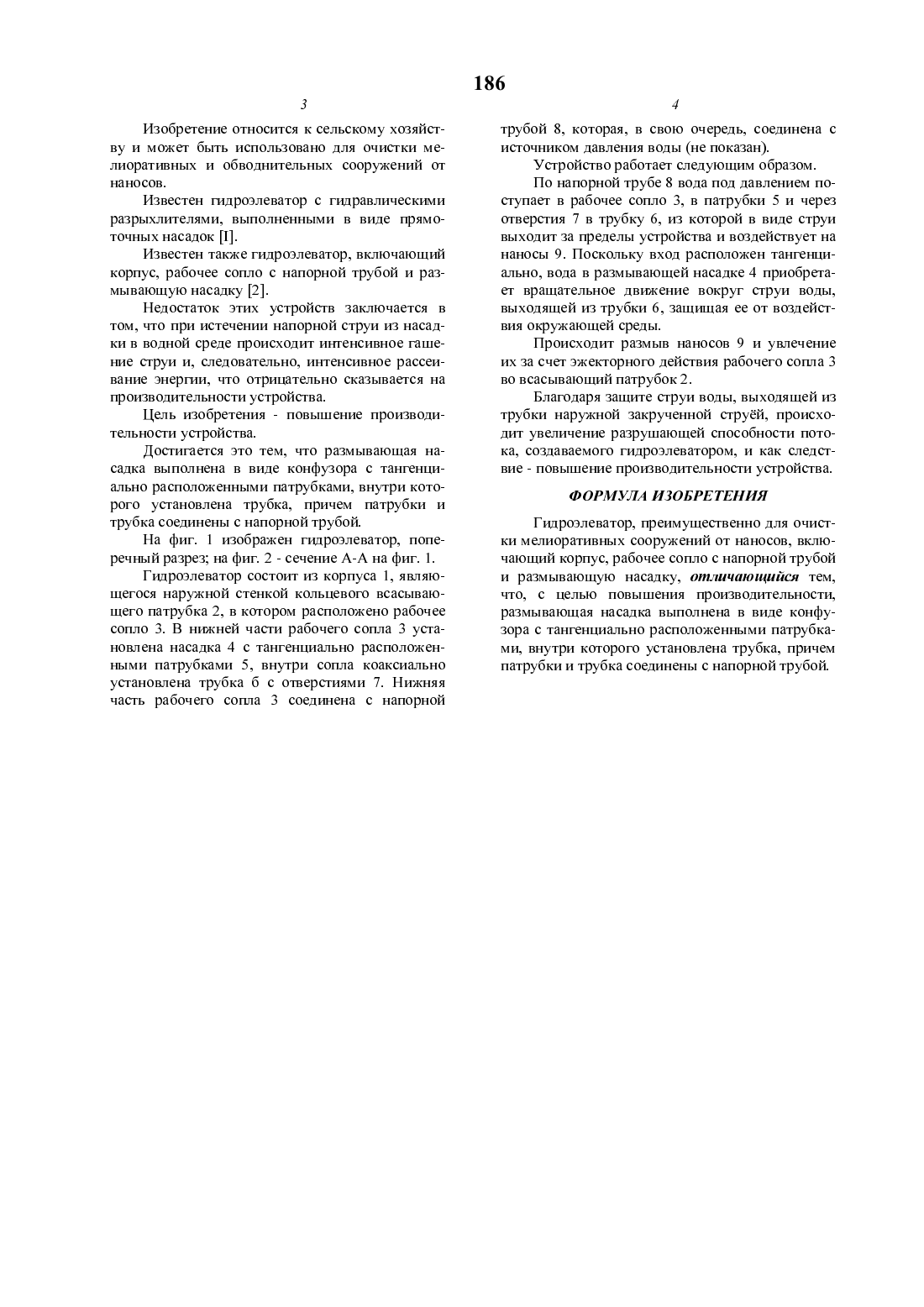

(71) Алма-Атинский комплексный отдел Казахского научно-исследовательского института вод ного хозяйства(56) 1. А. с. СССР Не 284718, кл. Е 0217 3/88, 1969 2. Ефимов С.Г. Технология и организация строительства водных путей и портов. М., 1974, с. 159Изобретение относится к сельскому хозяйству и может быть использовано для очистки мелиоративных и обводнительных сооружений от наносов.Известен гидроэлеватор с гидравлическими разрыхлителями, выполненными в виде прямоточных насадок Т.Недостаток этих устройств заключается в том, что при истечении напорной струи из насадки в водной среде происходит интенсивное гашение струи и, следовательно, интенсивное рассеивание энергии, что отрицательно сказывается на производительности устройства.Достигается это тем, что размывающая насадка выполнена в виде конфузора с тангенциально расположенными патрубками, внутри которого установлена трубка, причем патрубки и трубка соединены с напорной трубой.На фиг. 1 изображен гидроэлеватор, поперечный разрез на фиг. 2 - сечение А-А на фиг. 1.Гидроэлеватор состоит из корпуса 1, являющегося наружной стенкой кольцевого всасывающего патрубка 2, в котором расположено рабочее сопло 3. В нижней части рабочего сопла 3 установлена насадка 4 с тангенциально расположенными патрубками 5, внутри сопла коаксиально установлена трубка б с отверстиями 7. Нижняя часть рабочего сопла 3 соединена с напорнойтрубой 8, которая, в свою очередь, соединена с источником давления воды (не показан).Устройство работает следующим образом.По напорной трубе 8 вода под давлением поступает в рабочее сопло 3, в патрубки 5 и через отверстия 7 в трубку 6, из которой в виде струи выходит за пределы устройства и воздействует на наносы 9. Поскольку вход расположен тангенциально, вода в размывающей насадке 4 приобретает вращательное движение вокруг струи воды,выходящей из трубки 6, защищая ее от воздействия окружающей среды.Происходит размыв наносов 9 и увлечение их за счет эжекторного действия рабочего сопла 3 во всасывающий патрубок 2.Благодаря защите струи воды, выходящей из трубки наружной закрученной струй, происходит увеличение разрущающей способности потока, создаваемого гидроэлеватором, и как следствие - повыщение производительности устройства.Гидроэлеватор, преимущественно для очистки мелиоративных сооружений от наносов, включающий корпус, рабочее сопло с напорной трубой и размывающую насадку, отличающийся тем,что, с целью повыщения производительности,размывающая насадка выполнена в виде конфузора с тангенциально расположенными патрубками, внутри которого установлена трубка, причем патрубки и трубка соединены с напорной трубой.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.3.
