Кодовый замок

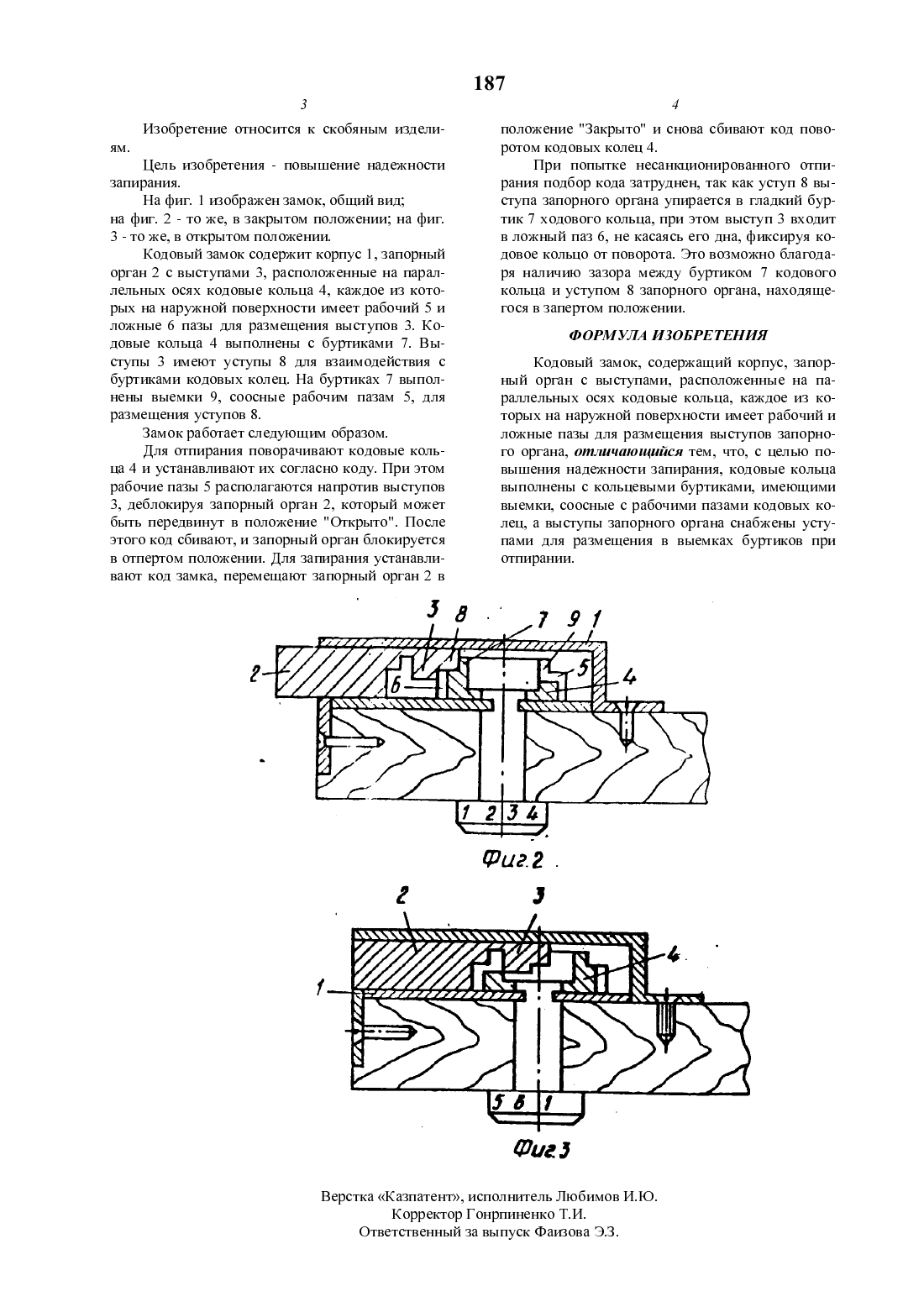

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(23) 15.09.1988 (56) Патент Германии Не 24836, кл. 68 а 29, 1883(45) 20.12.1993, бюл. Не 2 (57) Изобретение относится к скобяным издели(65) 1665002 (0) ям и позволяет повысить надежность запирания(71) Казахский научно-исследовательский инсти- кодового замка. В корпусе 1 размещены запорный тут водного хозяйства орган 2 с выступами 3, на которых имеются усту(72) Джумабаев А.Р. пы 8, и расположенные на параллельных осях(73) Казахский научно-исследовательский инсти- кодовые кольца, имеющие буртики 7 с выемками тут водного хозяйства 9, а также рабочий 5 и ложные 6 пазы для разме(53) 683.33(088.8) Щения выступов 3 запорного органа 2. С ФНа фиг. 1 изображен замок, общий вид на фиг. 2 - то же, в закрытом положении на фиг. 3 - то же, в открытом положении.Кодовый замок содержит корпус 1, запорный орган 2 с выступами 3, расположенные на параллельных осях кодовые кольца 4, каждое из которых на наружной поверхности имеет рабочий 5 и ложные 6 пазы для размещения выступов 3. Кодовые кольца 4 выполнены с буртиками 7. Выступы 3 имеют уступы 8 для взаимодействия с буртиками кодовых колец. На буртиках 7 выполнены выемки 9, соосные рабочим пазам 5, для размещения уступов 8.Замок работает следующим образом.Для отпирания поворачивают кодовые кольца 4 и устанавливают их согласно коду. При этом рабочие пазы 5 располагаются напротив выступов 3, деблокируя запорный орган 2, который может быть передвинут в положение Открьгто. После этого код сбивают, и запорный орган блокируется в отпертом положении. Для загпиграния устанавливают код замка, перемещают запорный орган 2 вположение 3 акрыто и снова сбивают код поворотом кодовых колец 4.При попытке несанкционированного отпирания подбор кода затруднен, так как уступ 8 выступа запорного органа упирается в гладкий буртик 7 ходового кольца, при этом выступ 3 входит в ложный паз 6, не касаясь его дна, фиксируя кодовое кольцо от поворота. Это возможно благодаря наличию зазора между буртиком 7 кодового кольца и уступом 8 запорного органа, находящегося в запертом положении.Кодовый замок, содержащий корпус, запорный орган с выступами, расположенные на параллельных осях кодовые кольца, каждое из которых на наружной поверхности имеет рабочий и ложные пазы для размещения выступов запорного органа, отличающийся тем, что, с целью повыщения надежности запирания, кодовые кольца выполнены с кольцевыми буртиками, имеющими выемки, соосные с рабочими пазами кодовых колец, а выступы запорного органа снабжены уступами для размещения в выемках буртиков при отпирании.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Гонрпиненко Т.И. Ответственный за выпуск Фаизова Э.3.
