Импульсный дождевальный аппарат

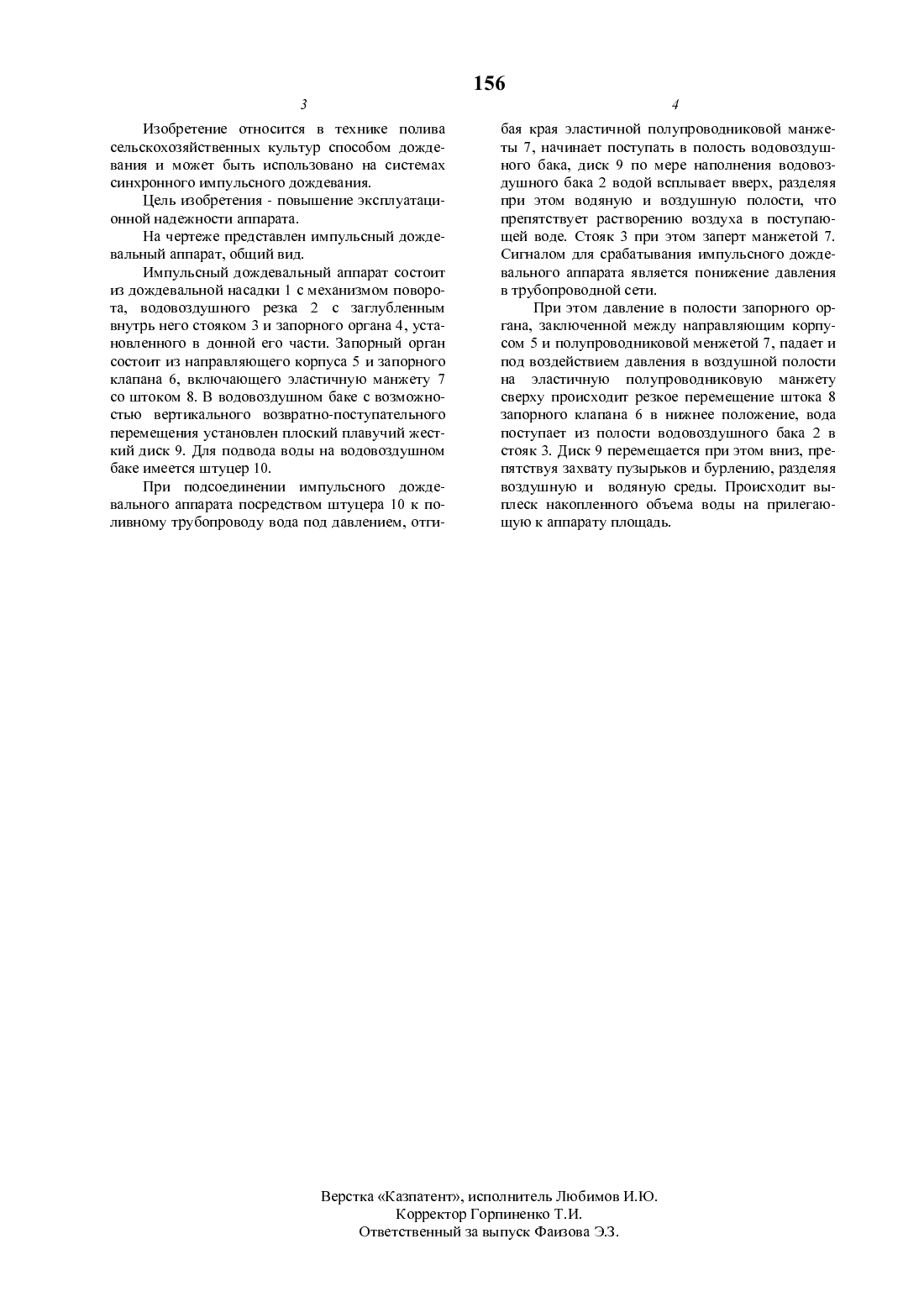

(57) импульсный ДОЖДЕВАЛЬНЬГЙ АППАРАТ, включающий водовоздушный бак,заглубленный внутрь бака стояк, запорный орган и устройство для предотвращения утечки воздуха,отличающийся тем, что, с целыо повышения эксплуатационной надежности, устройство для предотвращения утечки воздуха выполнено в виде плоского плавучего Жесткого диска.Изобретение относится в технике полива сельскохозяйственных культур способом дождевания и может быть использовано на системах синхронного импульсного дождевания.Цель изобретения - повышение эксплуатационной надежности аппарата.На чертеже представлен импульсный дождевальный аппарат, общий вид.Импульсный Дождевальный аппарат состоит из дождевальной насадки 1 с механизмом поворота, водовоздушного резка 2 с заглубленным внутрь него стояком 3 и запорного органа 4, установленного в донной его части. Запорный орган состоит из направляющего корпуса 5 и запорного клапана 6, включающего эластичную манжету 7 со штоком 8. В водовоздушном баке с возможностью вертикального возвратно-поступательного перемещения установлен плоский плавучий жесткий диск 9. Для подвода воды на водовоздушном баке имеется штуцер 10.При подсоединении импульсного дождевального аппарата посредством штуцера 10 к поливному трубопроводу вода под давлением, отги 156бая края эластичной полупроводниковой манжеты 7, начинает поступать в полость водовоздушного бака, диск 9 по мере наполнения водовоздушного бака 2 водой всплывает вверх, разделяя при этом водяную и воздушную полости, что препятствует растворению воздуха в поступающей воде. Стояк 3 при этом заперт манжетой 7. Сигналом для срабатывания импульсного дождевального аппарата является понижение давления в трубопроводной сети.При этом давление в полости запорного органа, заключенной между направляющим корпусом 5 и полупроводниковой менжетой 7, падает и под воздействием давления в воздушной полости на эластичную полупроводниковую манжету сверху происходит резкое перемещение штока 8 запорного клапана 6 в нижнее положение, вода поступает из полости водовоздушного бака 2 в стояк 3. Диск 9 перемещается при этом вниз, препятствуя захвату пузырьков и бурлению, разделяя воздушную и водяную среды. Происходит выплеск накопленного объема воды на прилегающую к аппарату площадь.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.3.
