Водовыпуск

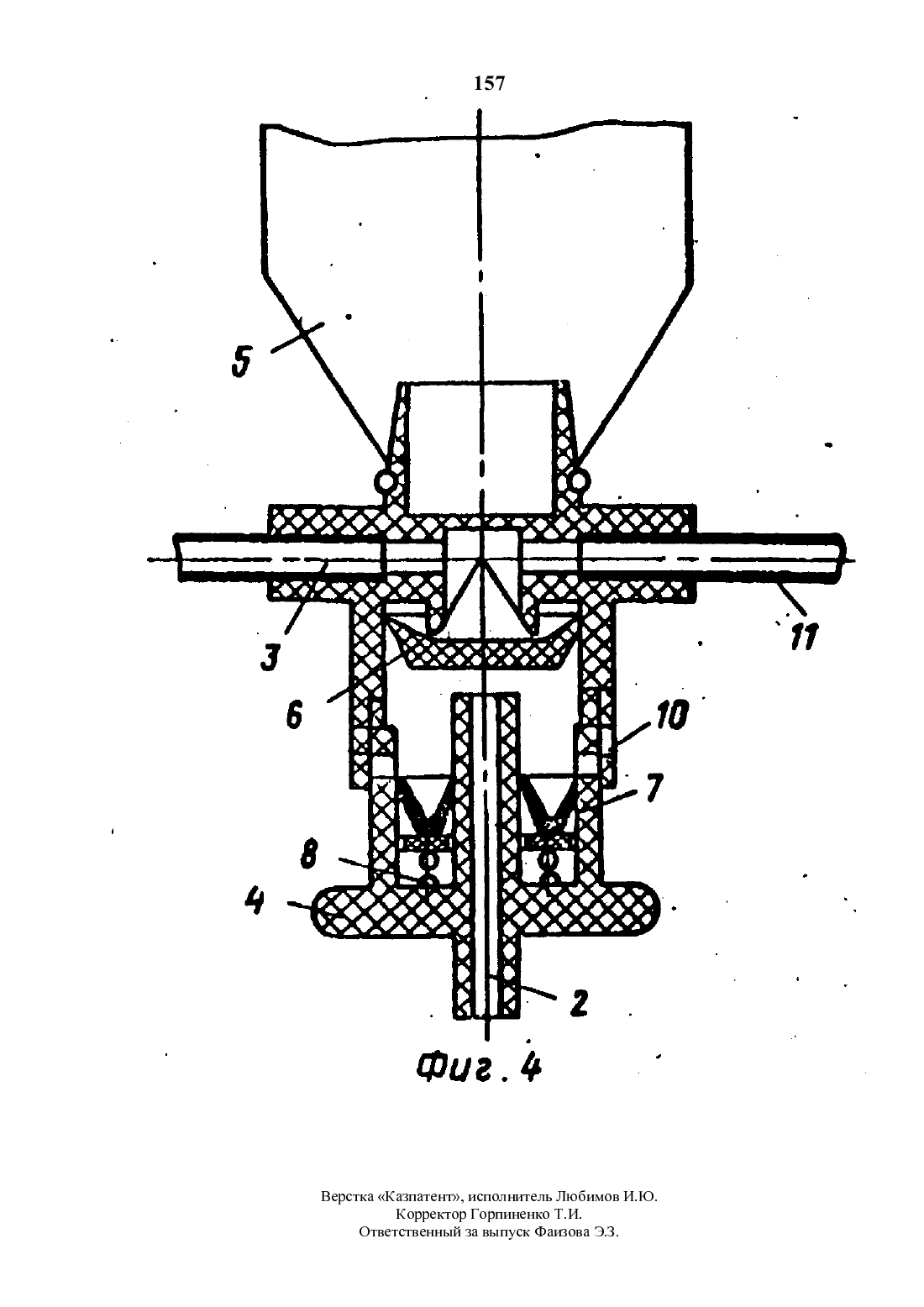

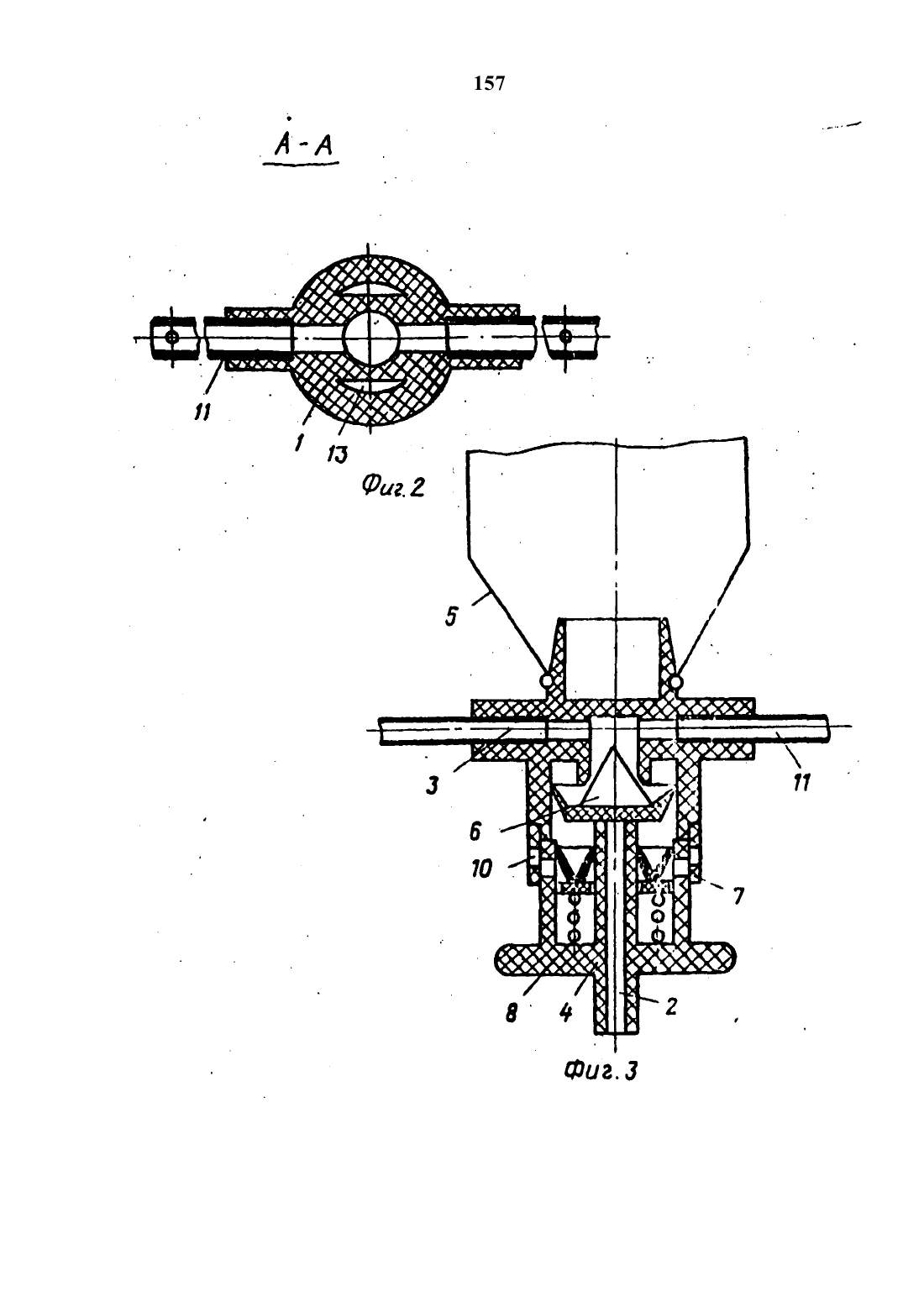

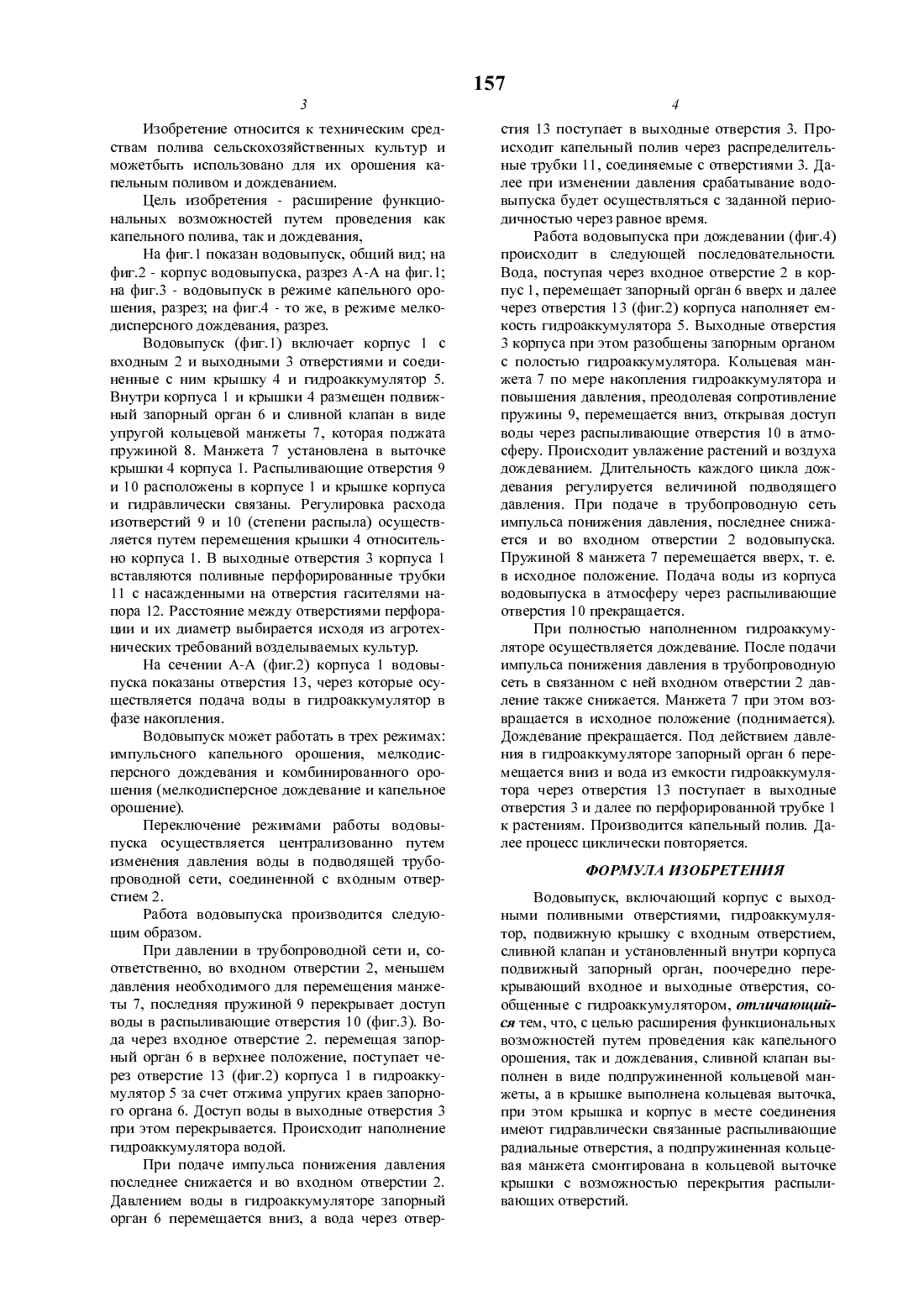

(73) Казахский научно-исследовательский инсти тут водного хозяйства(57) Изобретение относится к техническим средствам полива сельскохозяйственных культур и может быть использовано для капельного ороше ния и дождевания. Цель изобретения - расширение функциональных возможностей путем обеспечения возможности проведения как капельного орошения, так и дождевания. Водовыпуск включает корпус 1 с выходными поливными отверстиями 3, расплываюшие отверстия 9 и 10, гидроаккумулятор 5, подвижную крышку 4 с входным отверстием 2. Внутри корпуса 1 установлен подвижный запорный орган 6, поочередно перекрываюший входное 2 и выходное 3 отверстия, которые сообщены с гидроаккумулятором 5. В крышке 4 выполнены радиальные распыливаюшие отверстия 9. В кольцевой выточке крышки 4 смонтирована подпружиненная манжета 7 с возможностью перекрытия отверстий 9 в крышке 4 и отверстий 10 в корпусе 1.Изобретение относится к техническим средствам полива сельскохозяйственных культур и можетбыть использовано для их орошения капельным поливом и дождеванием.Цель изобретения - расширение функциональных возможностей путем проведения как капельного полива, так и дождевания, На фит.1 показан водовыпуск, общий вид на фит.2 - корпус водовыпуска, разрез А-А на фиг.1 на фиг.3 - водовыпуск в режиме капельного орошения, разрез на фиг.4 - то же, в режиме мелкодисперсного дождевания, разрез.Водовыпуск (фиг.1) включает корпус 1 с входным 2 и выходными 3 отверстиями и соединенные с ним крышку 4 и гидроаккумулятор 5. Внутри корпуса 1 и крышки 4 размещен подвижный запорный орган 6 и сливной клапан в виде упругой кольцевой манжеты 7, которая поджата пружиной 8. Манжета 7 установлена в выточке крышки 4 корпуса 1. Распыливающие отверстия 9 и 10 расположены в корпусе 1 и крышке корпуса и гидравлически связаны. Регулировка расхода изотверстий 9 и 10 (степени распыла) осуществляется путем перемещения крышки 4 относительно корпуса 1. В выходные отверстия 3 корпуса 1 вставляются поливные перфорированные трубки 11 с насажденными на отверстия гасителями напора 12. Расстояние между отверстиями перфорации и их диаметр выбирается исходя из агротехнических требований возделываемых культур.На сечении А-А (фиг.2) корпуса 1 водовыпуска показаны отверстия 13, через которые осуществляется подача воды в гидроаккумулятор в фазе накопления.Водовыпуск может работать в трех режимах импульсного капельного орошения, мелкодисперсного дождевания и комбинированного орошения (мелкодисперсное дождевание и капельное орошение).Переключение режимами работы водовыпуска осуществляется централизованно путем изменения давления воды в подводящей трубопроводной сети, соединенной с входным отверстием 2.Работа водовыпуска производится следующим образом.При давлении в трубопроводной сети и, соответственно, во входном отверстии 2, меньшем давления необходимого для перемещения манжеты 7, последняя пружиной 9 перекрывает доступ воды в распыливающие отверстия 10 (фиг.3). Вода через входное отверстие 2. перемещая запорный орган 6 в верхнее положение, поступает через отверстие 13 (фиг.2) корпуса 1 в гидроаккумулятор 5 за счет отжима упругих краев запорного органа 6. Доступ воды в выходные отверстия 3 при этом перекрывается. Происходит наполнение гидроаккумулятора водой.При подаче импульса понижения давления последнее снижается и во входном отверстии 2. Давлением воды в гидроаккумуляторе запорный орган 6 перемещается вниз, а вода через отвер 157стия 13 поступает в выходные отверстия 3. Происходит капельный полив через распределительные трубки 11, соединяемые с отверстиями 3. Далее при изменении давления срабатывание водовыпуска будет осуществляться с заданной периодичностью через равное время.Работа водовыпуска при дождевании (фиг.4) происходит в следующей последовательности. Вода, поступая через входное отверстие 2 в корпус 1, перемещает запорный орган 6 вверх и далее через отверстия 13 (фиг.2) корпуса наполняет емкость гидроаккумулятора 5. Выходные отверстия 3 корпуса при этом разобщены запорным органом с полостью гидроаккумулятора. Кольцевая манжета 7 по мере накопления гидроаккумулятора и повышения давления, преодолевая сопротивление пружины 9, перемещается вниз, открывая доступ воды через распыливающие отверстия 10 в атмосферу. Происходит увлажение растений и воздуха дождеванием. Длительность каждого цикла дождевания регулируется величиной подводящего давления. При подаче в трубопроводную сеть импульса понижения давления, последнее снижается и во входном отверстии 2 водовыпуска. Пружиной 8 манжета 7 перемещается вверх, т. е. в исходное положение. Подача воды из корпуса водовыпуска в атмосферу через распыливающие отверстия 10 прекращается.При полностью наполненном гидроаккумуляторе осуществляется дождевание. После подачи импульса понижения давления в трубопроводную сеть в связанном с ней входном отверстии 2 давление также снижается. Манжета 7 при этом возвращается в исходное положение (поднимается). Дождевание прекращается. Под действием давления в гидроаккумуляторе запорный орган 6 перемещается вниз и вода из емкости гидроаккумулятора через отверстия 13 поступает в выходные отверстия 3 и далее по перфорированной трубке 1 к растениям. Производится капельный полив. Далее процесс циклически повторяется.Водовыпуск, включающий корпус с выходными поливными отверстиями, гидроаккумулятор, подвижную крышку с входньпи отверстием,сливной клапан и установленный внутри корпуса подвижный запорный орган, поочередно перекрывающий входное и выходные отверстия, сообщенные с гидроаккумулятором, отличающийся тем, что, с целью расширения функциональных возможностей путем проведения как капельного орошения, так и дождевания, сливной клапан выполнен в виде подпружиненной кольцевой манжеты, а в крышке выполнена кольцевая выточка,при этом крышка и корпус в месте соединения имеют гидравлически связанные распыливающие радиальные отверстия, а подпружиненная кольцевая манжета смонтирована в кольцевой выточке крышки с возможностью перекрытия распыливающих отверстий.Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.3.
