Водовыпуск

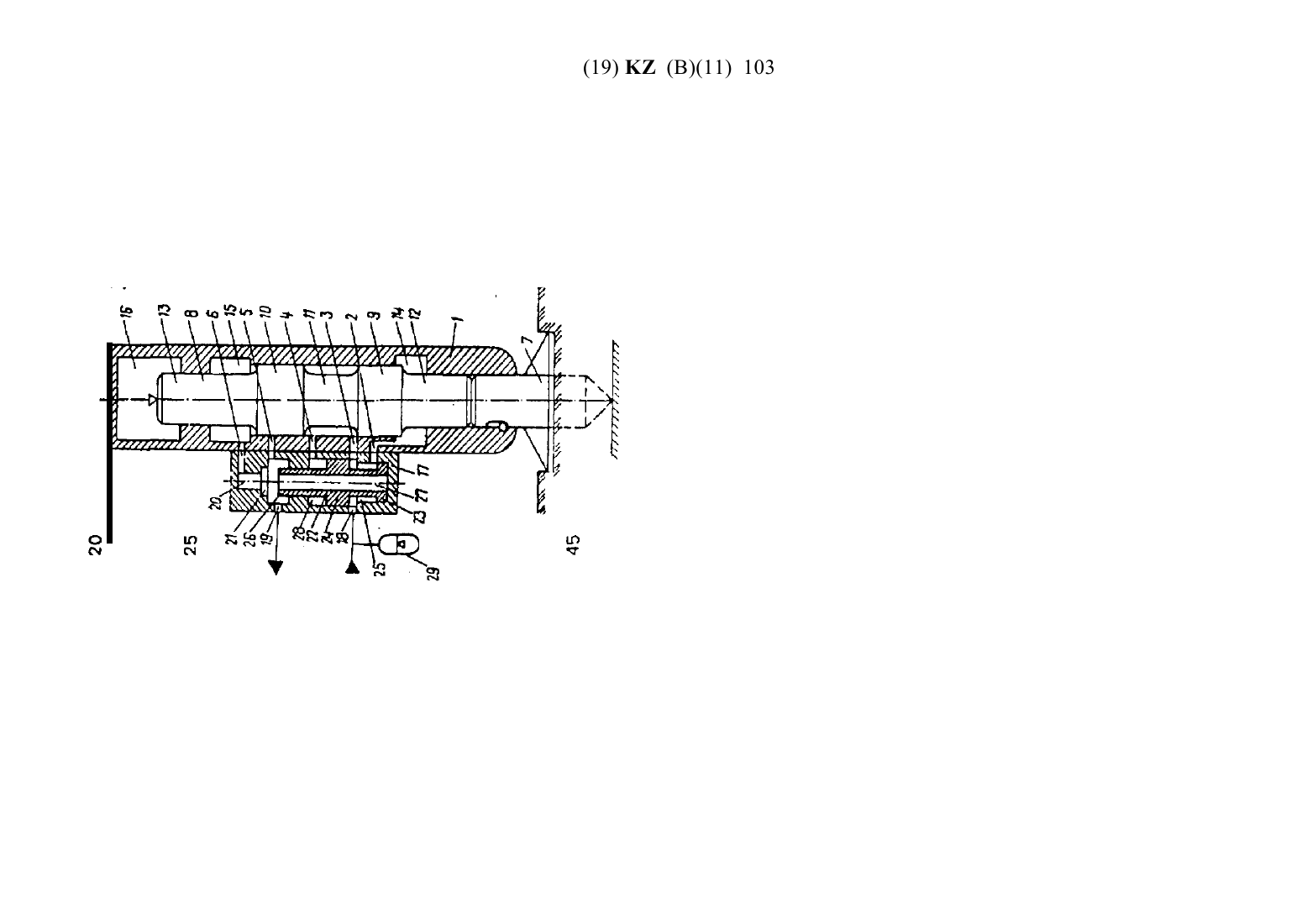

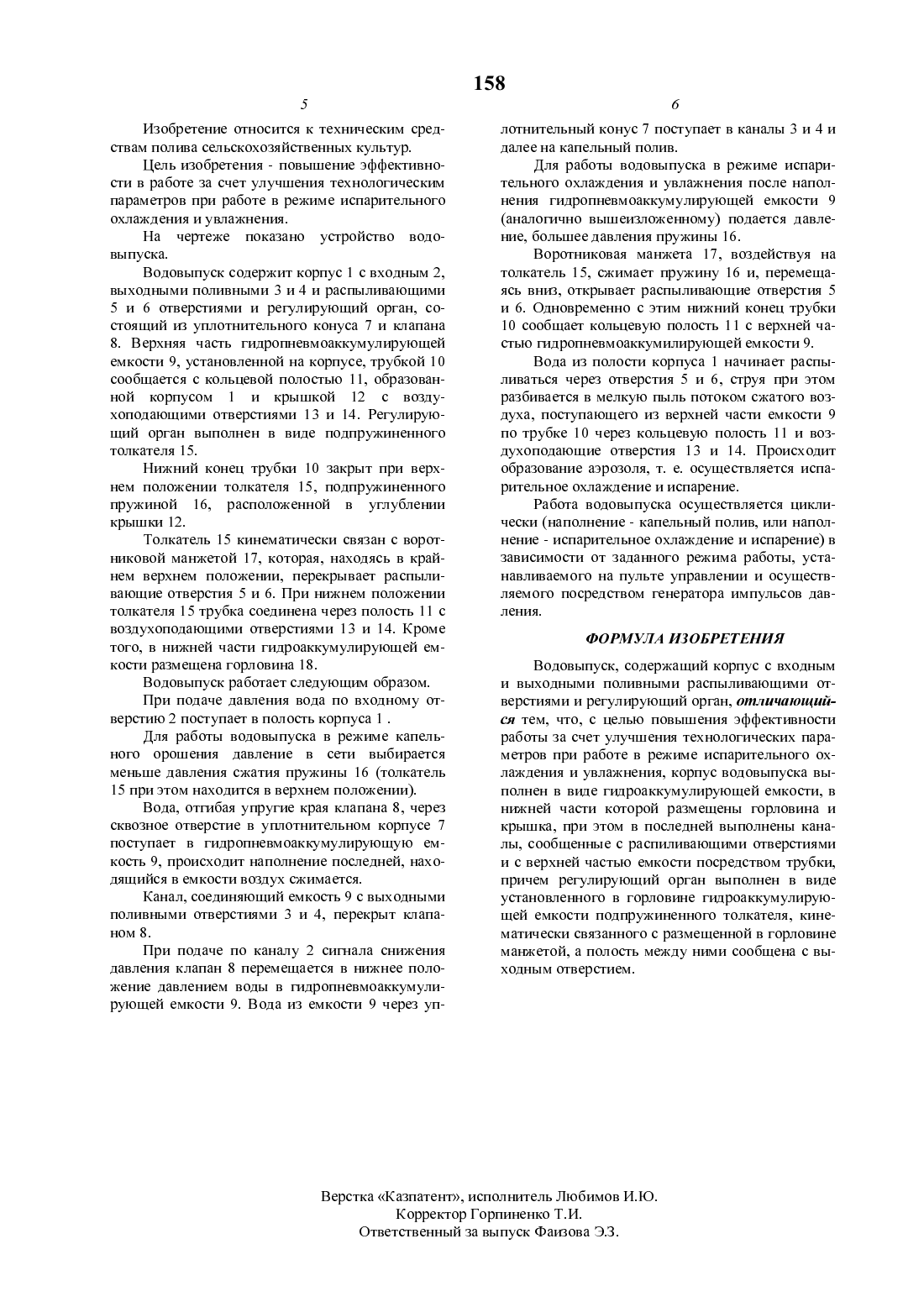

(57) Изобретение относится к техническим средствам полива сельскохозяйственных культур. Цель изобретения - повышение эффективности работы за счет улучшения технологических пара метров при работе в режиме испарительного охлаждения и увлажнения. Водовыпуск состоит из корпуса 1 с входным 2, выходными поливными 3,4 и распыливаюшими 5, 6 отверстиями и регулируюшего органа. На корпусе установлена гидропневмоаккумулируюшая емкость 9, верхняя часть которой сообшена трубкой 10 с воздухоподаюЩими отверстиями 13 и 14 через каналы 11 в крышке 12. Каналы перекрываются подпружиненным толкателем 15, кинематически связанным с манжетой 17, размещенной в горловине гидроаккумулирующей емкости 9. Полость между манжетой и регулирующим органом сообщена с входным отверстием.Изобретение относится к техническим средствам полива сельскохозяйственных культур.Цель изобретения - повышение эффективности в работе за счет улучшения технологическим параметров при работе в режиме испарительного охлаждения и увлажнения.На чертеже показано устройство водовыпуска.Водовыпуск содержит корпус 1 с входным 2,выходными поливными 3 и 4 и распыливающими 5 и 6 отверстиями и регулирующий орган, состоящий из уплотнительного конуса 7 и клапана 8. Верхняя часть гидропневмоаккумулирующей емкости 9, установленной на корпусе, трубкой 10 сообщается с кольцевой полостью 11, образованной корпусом 1 и крышкой 12 с воздухоподающими отверстиями 13 и 14. Регулирующий орган выполнен в виде подпружиненного толкателя 15.Нижний конец трубки 10 закрыт при верхнем положении толкателя 15, подпружиненного пружиной 16, расположенной в углублении крышки 12.Толкатель 15 кинематически связан с воротниковой манжетой 17, которая, находясь в крайнем верхнем положении, перекрывает распыливающие отверстия 5 и 6. При нижнем положении толкателя 15 трубка соединена через полость 11 с воздухоподающими отверстиями 13 и 14. Кроме того, в нижней части гидроаккумулирующей емкости размещена горловина 18.Водовыпуск работает следующим образом.При подаче давления вода по входному отверстию 2 поступает в полость корпуса 1 .Для работы водовыпуска в режиме капельного орошения давление в сети выбирается меньше давления сжатия пружины 16 (толкатель 15 при этом находится в верхнем положении).Вода, отгибая упругие края клапана 8, через сквозное отверстие в уплотнительном корпусе 7 поступает в гидропневмоаккумулирующую емкость 9, происходит наполнение последней, находящийся в емкости воздух сжимается.Канал, соединяющий емкость 9 с выходными поливньпии отверстиями 3 и 4, перекрыт клапаном 8.При подаче по каналу 2 сигнала снижения давления клапан 8 перемещается в нижнее положение давлением воды в гидропневмоаккумулирующей емкости 9. Вода из емкости 9 через уп 158лотнительный конус 7 поступает в каналы 3 и 4 и далее на капельный полив.Для работы водовыпуска в режиме испарительного охлаждения и увлажнения после наполнения гидропневмоаккумулирующей емкости 9(аналогично вышеизложенному) подается давление, большее давления пружины 16.Воротниковая манжета 17, воздействуя на толкатель 15, сжимает пружину 16 и, перемещаясь вниз, открывает распыливающие отверстия 5 и 6. Одновременно с этим нижний конец трубки 10 сообщает кольцевую полость 11 с верхней частью гидропневмоаккумилирующей емкости 9.Вода из полости корпуса 1 начинает распыливаться через отверстия 5 и 6, струя при этом разбивается в мелкую пыль потоком сжатого воздуха, поступающего из верхней части емкости 9 по трубке 10 через кольцевую полость 11 и воздухоподающие отверстия 13 и 14. Происходит образование аэрозоля, т. е. осуществляется испарительное охлаждение и испарение.Работа водовыпуска осуществляется циклически (наполнение - капельный полив, или наполнение - испарительное охлаждение и испарение) в зависимости от заданного режима работы, устанавливаемого на пульте управлении и осуществляемого посредством генератора импульсов давления.Водовыпуск, содержащий корпус с входньпи и выходными поливными распыливающими отверстиями и регулирующий орган, отличающийся тем, что, с целью повышения эффективности работы за счет улучшения технологических параметров при работе в режиме испарительного охлаждения и увлажнения, корпус водовыпуска выполнен в виде гидроаккумулирующей емкости, в нижней части которой размещены горловина и крышка, при этом в последней выполнены каналы, сообщенные с распиливающими отверстиями и с верхней частью емкости посредством трубки,причем регулирующий орган выполнен в виде установленного в горловине гидроаккумулирующей емкости подпружиненного толкателя, кинематически связанного с размещенной в горловине манжетой, а полость между ними сообщена с выходным отверстием.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.3.
