Насосная установка

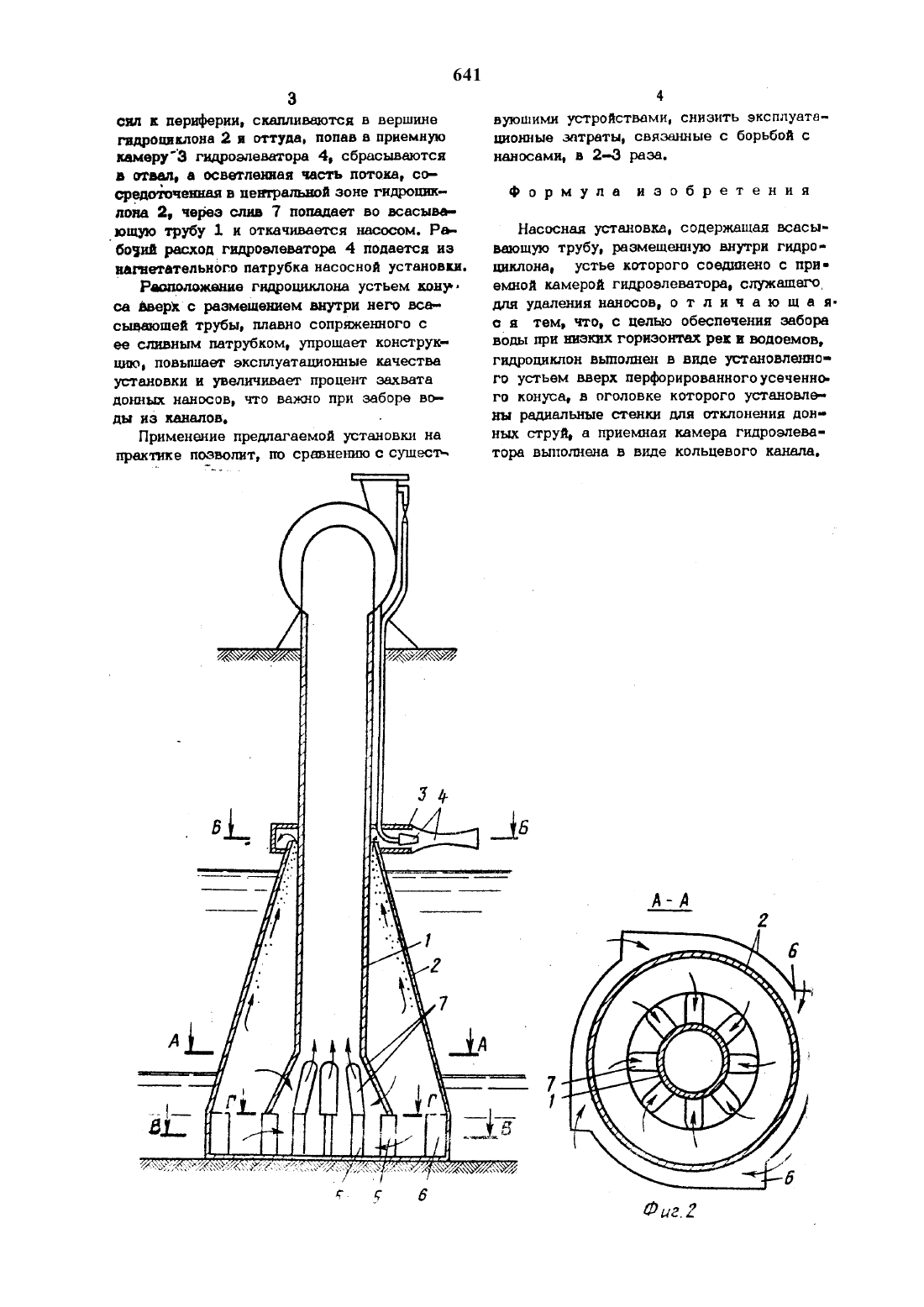

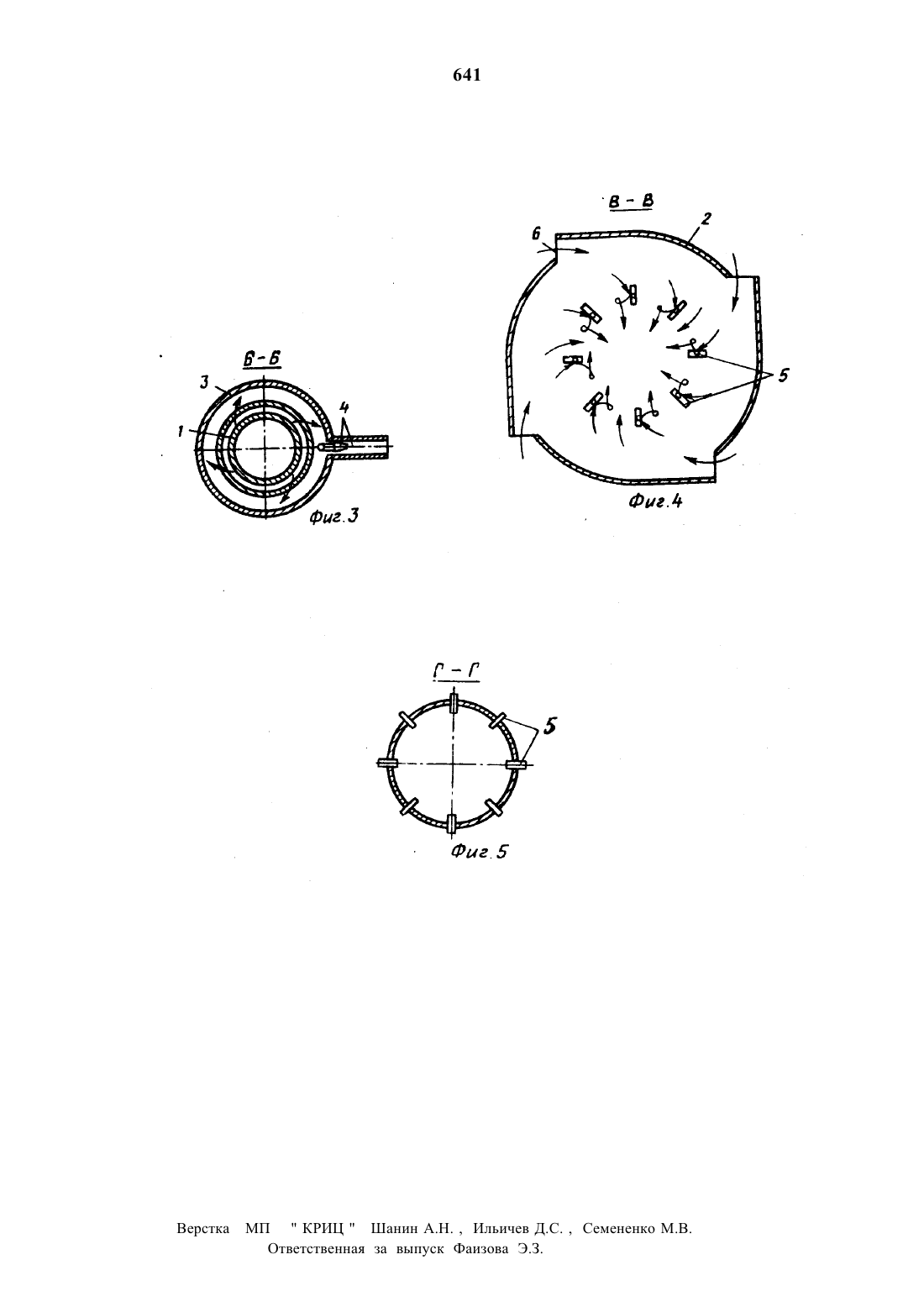

ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАНИзобретение относится к водному хозяйству и может использоваться при водозаборе из рек переменной глубины н обильными донными наносам/Ш.Наиболее близкая к изобретению гидроЦНКЛОЪШВЯ УСТЗНОВКЕ, предназначенная ДЛЯ загрязненных жидкостей, содержит всасывающую трубу. размещенную внутри оголовка гидроцнклона, устье которого соединено с приемной камерой гидроэлеватора, служащего для удаления наносов.Однако в известной насосной установке входные патрубки, расположенные в верх аней ъшдпп-хдрической части, могут оказаться вне воды, что приведет к срыву работы установки. Цель изобретения обеспечение забора воды и донных наносов при любом горизонте воды в источнике, увеличение проиаводительности установки и упрощение конгтрушши.Это достигается тем, что гидроциклон ВЫПОЙНЕН В виде установленного устьем вверх перфорированного, усеченного конуса, в оголовке которого установлены радиальные стенки для отклонения донных струя, а приемная камера гндроэлеватора выполнена в виде кольцевого канала. На фиг. 1 изображена предлагаемая установка, продольный разрез на фиг. 2 сечение А-А на фиг. 1 на фиг. 3 сечение ББ на фиг. 1 на фигАсечение В-В на фиг. 1 на фиг. 5 - Г-Г на фиг. 1.Установка состоит из всасывающей трубы 1, размещенной внутри гидрошаклона 2,устье которого соединено с приемной камерой З гидроэлеватора 4, служащего для удаления наносов. Г идроциклон 2 выполнен в виде установленного устьем вверх усеченного конусе, в оголовке которого установлены радиальные стенки 5 для отклонения донных струй. Всасывающая труба 1 содержит входные патрубки 6, слив 7.Установка работает следующим образом.Опускают установку в водоисточник, заливают насос, включают его и гидроэлеватор. -Входя 1 дая через входные патрубки 6 жидкость приобретает вращательное движение и делится на фазы твердые частицы,отброшенные под действием центробежныхсил к периферии, сшишвеаотся в вершине гидроцяклона 2 п оттуда. попав в приемную камвру 3 гидроэлеватора 4, сбрасываются в отвал, а осветлением часть потока, сосредоточенная в цекграхъноп зоне гидроциллона 2, через слив 7 попадает во всасывающую трубу 1 и отначиваеггси насосом. Рь боэнд расходгидроэпаватора 4 подается изпотел-отельного патрубка насосной установки. Расположение гидроциклощ устьем лону са вверх с размещением внутри него всасывающей трубы, плавно сопряженного с ее сливным патрубком, упрощает конструкЦШО, ПОВЫШВВТ ЭКСПЛУНТЕЦИОЪШЫЭ КВЧЕСТВЗ установки и увеличивает процент захвата донных наносов, что важно при заборе водн не каналов. . Применение предлагаемой установки на практике позволит, по сравнению с сутцестнНасосная установка, содержащая всасывающую трубу, размещенную внутри гидроциклона, устье которого соединено с приемной камерой гидроэлеватора, служащего дляуцалениянаносов, отличаюша яо я тем, что, с целью обеспечения забора воды при низких горизонтах рек в водоемов,гидроциклон выполнен в виде установленного устьем вверх перфорированного усеченного конуса, в оголовке которого установлены радиальные стенки для отклонения доипых струн, а приемная камера гидроэлеватора выполнена в виде кольцевого канала.Ответственная за выпуск Фаизова Э.З.
