Установка для очистки сточных вод от примесей

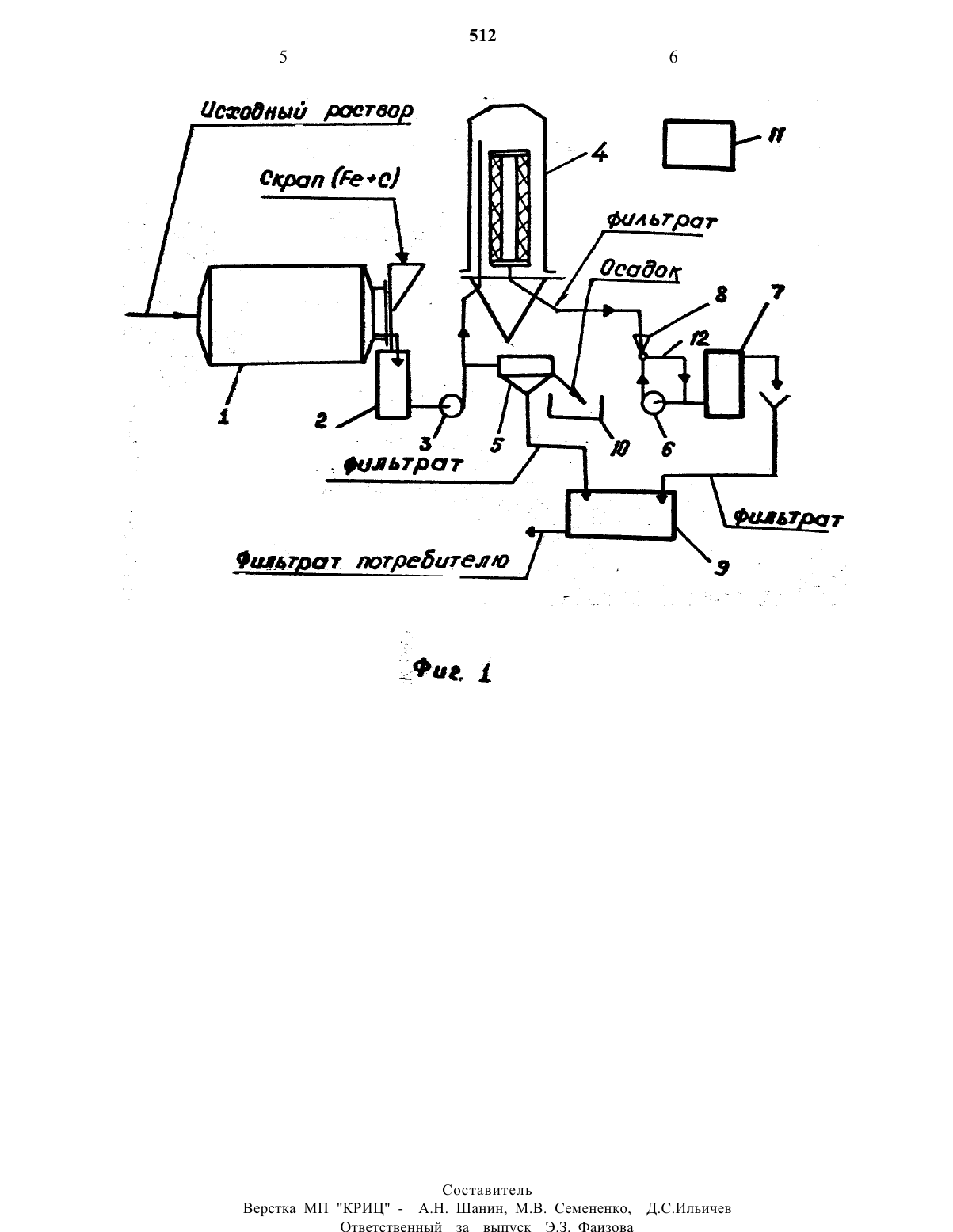

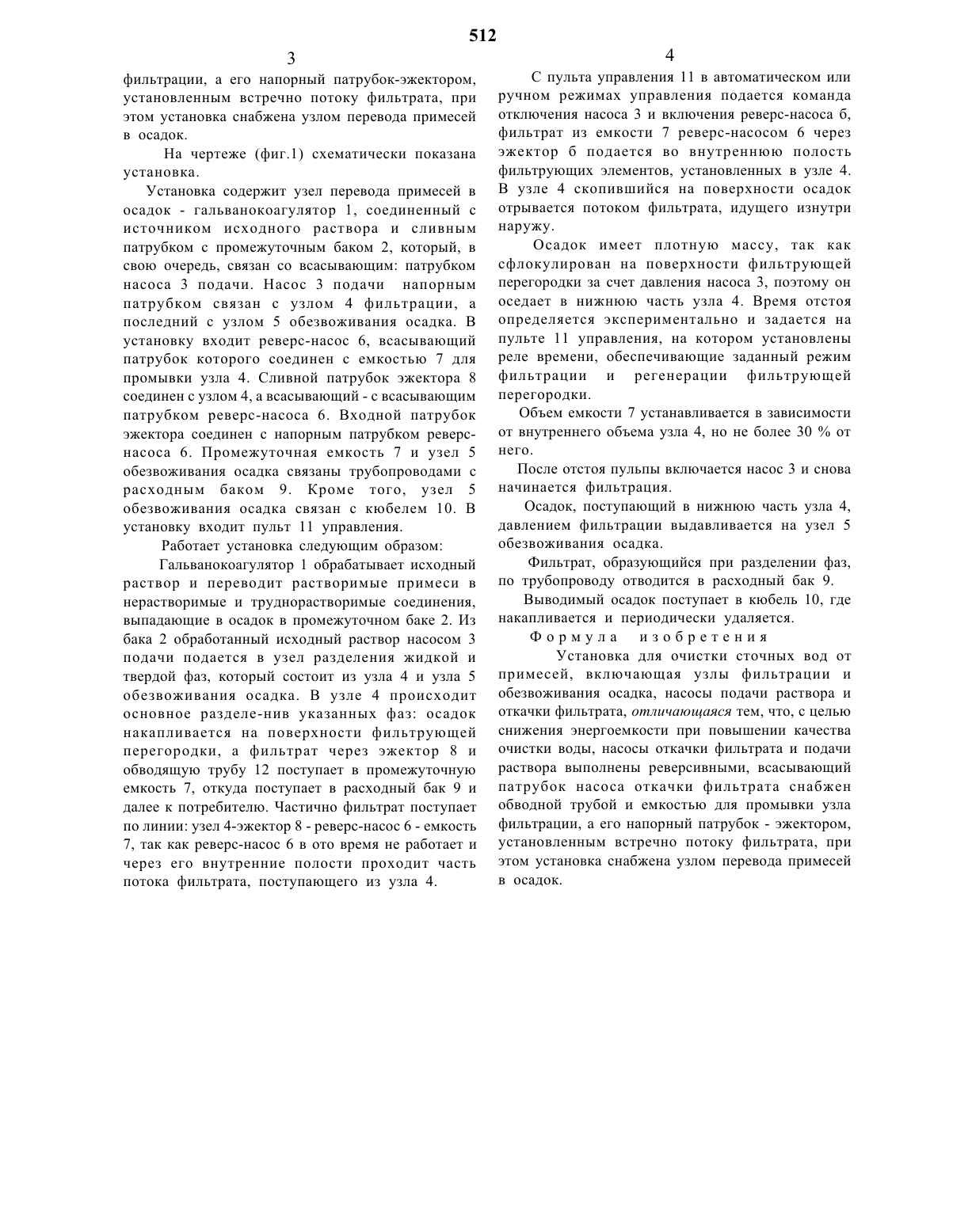

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Государственное научно-производственное объединение промышленной экологии (ГНОПЭ) Казмеханобр(56) Патент СССР Мг 360743, кл. В 0113 23/10,1968, (публ.). Дж.Г. Перри Справочник инженера-химика,М-Л, Хим. лит., т.2, 1947, стр. 396-397.(54) УСТАНОВКА ДЛИ ОЧИСТКИ СТОЧНЫХ вод от ПРИМЕСЕЙ.(57) Изобретение относится к очИстнь 1 м сооружениям И может быть Использовано для очисткиИзобретение относится К обработке промышленных И бытовых сточных вод гальванических И другИх вИдов производств,включая шубно-меховые предпрИятИя.Известна фильтрационная установка с системой трубопроводов и вентилей с внешним замкнутым контуром, насосом подачи грязной жидкости,фильтром для отделения загрязнений от зернистой насадки, с емкостями грязной и чистой жидкости,вторым насосом перекачки суспензии из грязи и насадки , с отводной линией и дренажной системойНедостатком такой установки является необходимость постоянного изменения размера дренажного штуцера (для регулировки количества удаляемой из фИльтра жидкости с грязью) , наличие громоздкой системы трубопроводов с вентилями,непригодность для решения задачи комплексной очисткИ с получением чИстого фильтрата И осадка, 2сточных вод гальванических производств И других предприятий различных отраслей народного хозяйства.Цель изобретения - снижение энергоемкости при повышении качества очистки воды.Установка дли очистки сточных вод от примесей включает узлы фильтрации и обезвоживания осадка, насосы подачи раствора И откачкИ фильтрата. Насосы откачки фильтрата И подачи раствора выполнены реверсивными, всасывающий патрубок насоса откачки фильтрата снабжен обводной трубой И емкостью для промь 1 вкИ узла фильтрации, а его напорный патрубок - эжектором,установленным встречно потоку фильтрата, при этом установка снабжена узлом перевода примесей в осадок.пригодного для Использования в народном хозяйстве.Известна установка для очИсткИ сточных вод от примесей, включающая узлы фильтрации И обезвоживания осадка, насосы подачи раствора И откачки фильтрата ( 2) .- высокая энергоемкость процесса очистки- низкое качество очищенной воды.Целью изобретения является снижение энергоемкости при повышении качества очистки воды.Поставленная цель достигается тем, что в установке для очистки сточных вод от примесей,включающей узлы фильтрации и обезвоживания осадка, насосы подачи раствора И откачкИ фильтрата, насосы откачки фильтрата И подачИ раствора выполнены реверсивными, всасывающий патрубок насоса откачки фильтрата снабжен обводной трубой И емкостью дли промывки узлафильтрации, а его напорный патрубок-эжектором,установленным встречно потоку фильтрата, при этом установка снабжена узлом перевода примесей в осадок.Установка содержит узел перевода примесей в осадок - гальванокоагулятор 1, соединенный с источником исходного раствора и сливным патрубком с промежуточным баком 2, который, в свою очередь, связан со всасывающим патрубком насоса 3 подачи. Насос 3 подачи напорным патрубком связан с узлом 4 фильтрации, а последний с узлом 5 обезвоживания осадка. В установку входит реверс-насос 6, всасывающий патрубок которого соединен с емкостью 7 для промывки узла 4. Сливной патрубок эжектора 8 соединен с узлом 4, а всасывающий - с всасывающим патрубком реверс-насоса 6. Входной патрубок эжектора соединен с напорным патрубком реверснасоса 6. Промежуточная емкость 7 и узел 5 обезвоживания осадка связаны трубопроводами с расходным баком 9. Кроме того, узел 5 обезвоживания осадка связан с кюбелем 10. В установку входит пульт 11 управления.Работает установка следующим образомГальванокоагулятор 1 обрабатывает исходный раствор и переводит растворимые примеси в нерастворимые и труднорастворимые соединения,выпадающие в осадок в промежуточном баке 2. Из бака 2 обработанный исходный раствор насосом 3 подачи подается в узел разделения жидкой и твердой фаз, который состоит из узла 4 и узла 5 обезвоживания осадка. В узле 4 происходит основное разделе-нив указанных фаз осадок накапливается на поверхности фильтрующей перегородки, а фильтрат через эжектор 8 и обводящую трубу 12 поступает в промежуточную емкость 7, откуда поступает в расходный бак 9 и далее к потребителю. Частично фильтрат поступает по линии узел 4-эжектор 8 - реверс-насос 6 - емкость 7, так как реверс-насос 6 в ото время не работает и через его внутренние полости проходит часть потока фильтрата, поступающего из узла 4.С пульта управления 11 в автоматическом или ручном режимах управления подается команда отключения насоса 3 и включения реверс-насоса б,фильтрат из емкости 7 реверс-насосом 6 через эжектор б подается во внутреннюю полость фильтрующих элементов, установленных в узле 4. В узле 4 скопившийся на поверхности осадок отрывается потоком фильтрата, идущего изнутри наружу.Осадок имеет плотную массу, так как сфлокулирован на поверхности фильтрующей перегородки за счет давления насоса 3, поэтому он оседает в нижнюю часть узла 4. Время отстоя определяется экспериментально и задается на пульте 11 управления, на котором установлены реле времени, обеспечивающие заданный режим фильтрации и регенерации фильтрующей перегородки.Объем емкости 7 устанавливается в зависимости от внутреннего объема узла 4, но не более 30 от него.После отстоя пульпы включается насос 3 и снова начинается фильтрация.Осадок, поступающий в нижнюю часть узла 4,давлением фильтрации выдавливается на узел 5 обезвоживания осадка.Фильтрат, образующийся при разделении фаз,по трубопроводу отводится в расходный бак 9.Выводимый осадок поступает в кюбель 10, где накапливается и периодически удаляется.Установка для очистки сточных вод от примесей, включающая узлы фильтрации и обезвоживания осадка, насосы подачи раствора и откачки фильтрата, отличающаяся тем, что, с целью снижения энергоемкости при повышении качества очистки воды, насосы откачки фильтрата и подачи раствора выполнены реверсивными, всасывающий патрубок насоса откачки фильтрата снабжен обводной трубой и емкостью для промывки узла фильтрации, а его напорный патрубок - эжектором,установленным встречно потоку фильтрата, при этом установка снабжена узлом перевода примесей в осадок.Составитель Верстка МП КРИЦ - А.Н. Шанин, М.В. Семененко,Ответственный за выпуск Э.З. Фаизова
