Подъемно-ударная установка

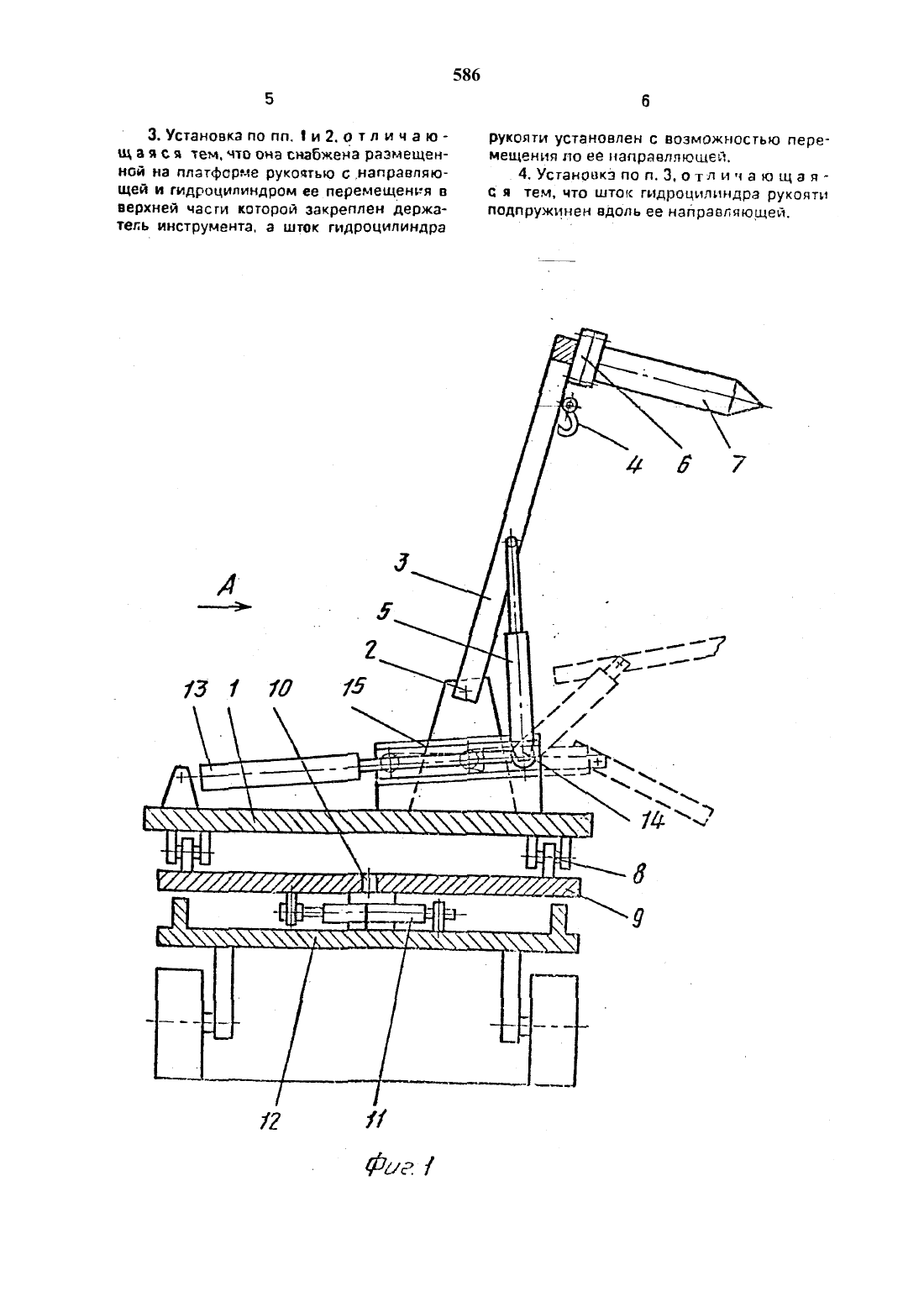

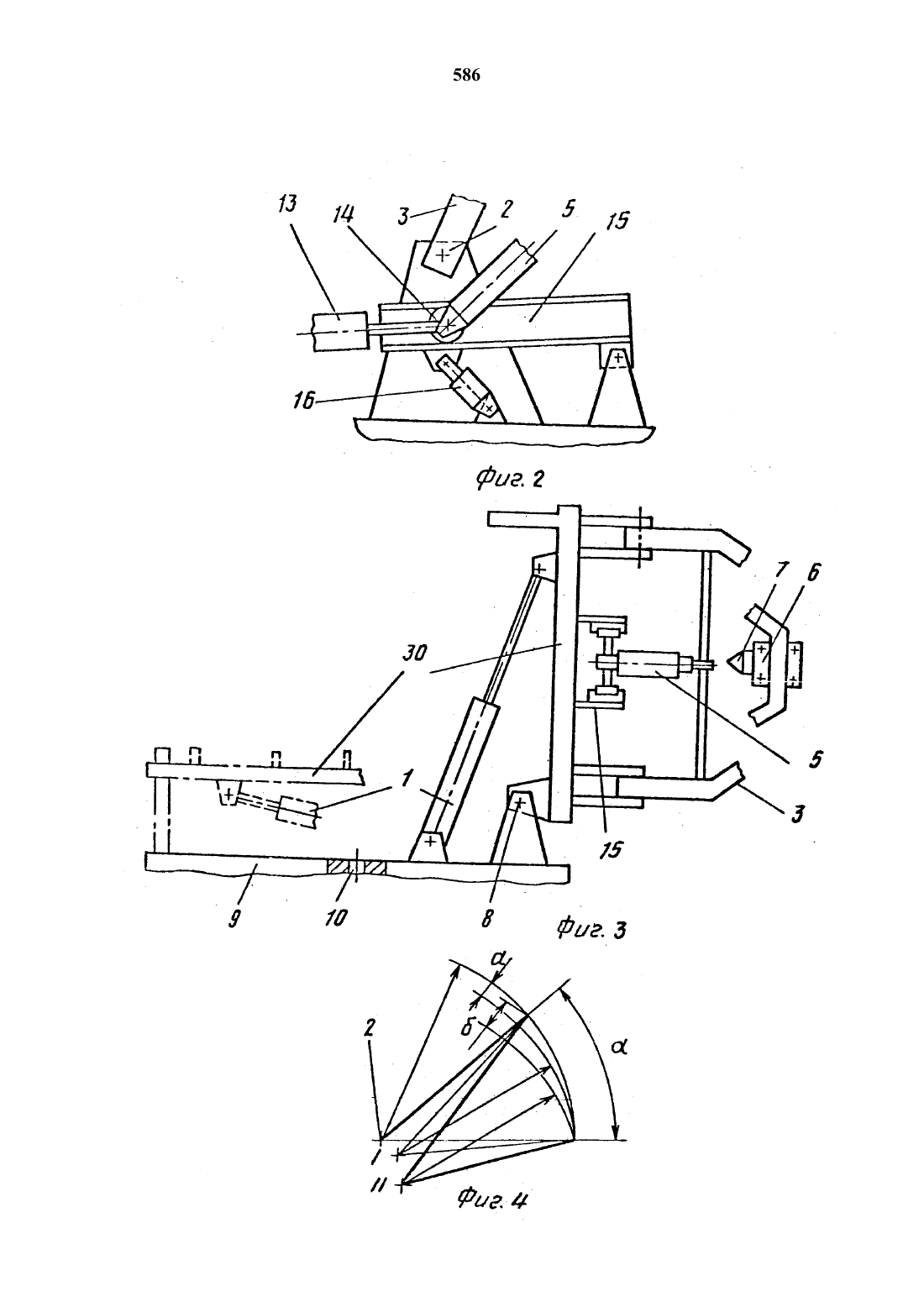

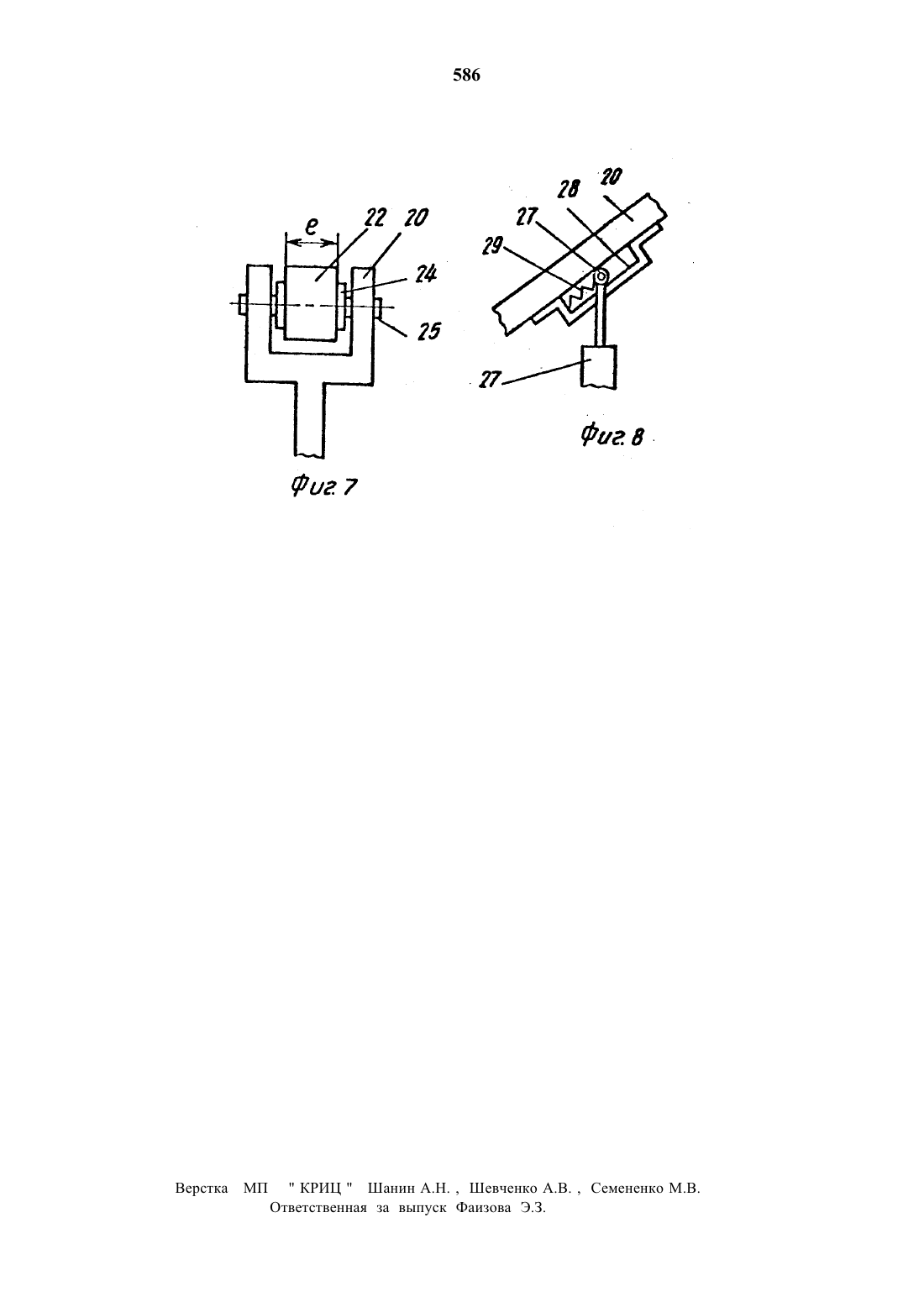

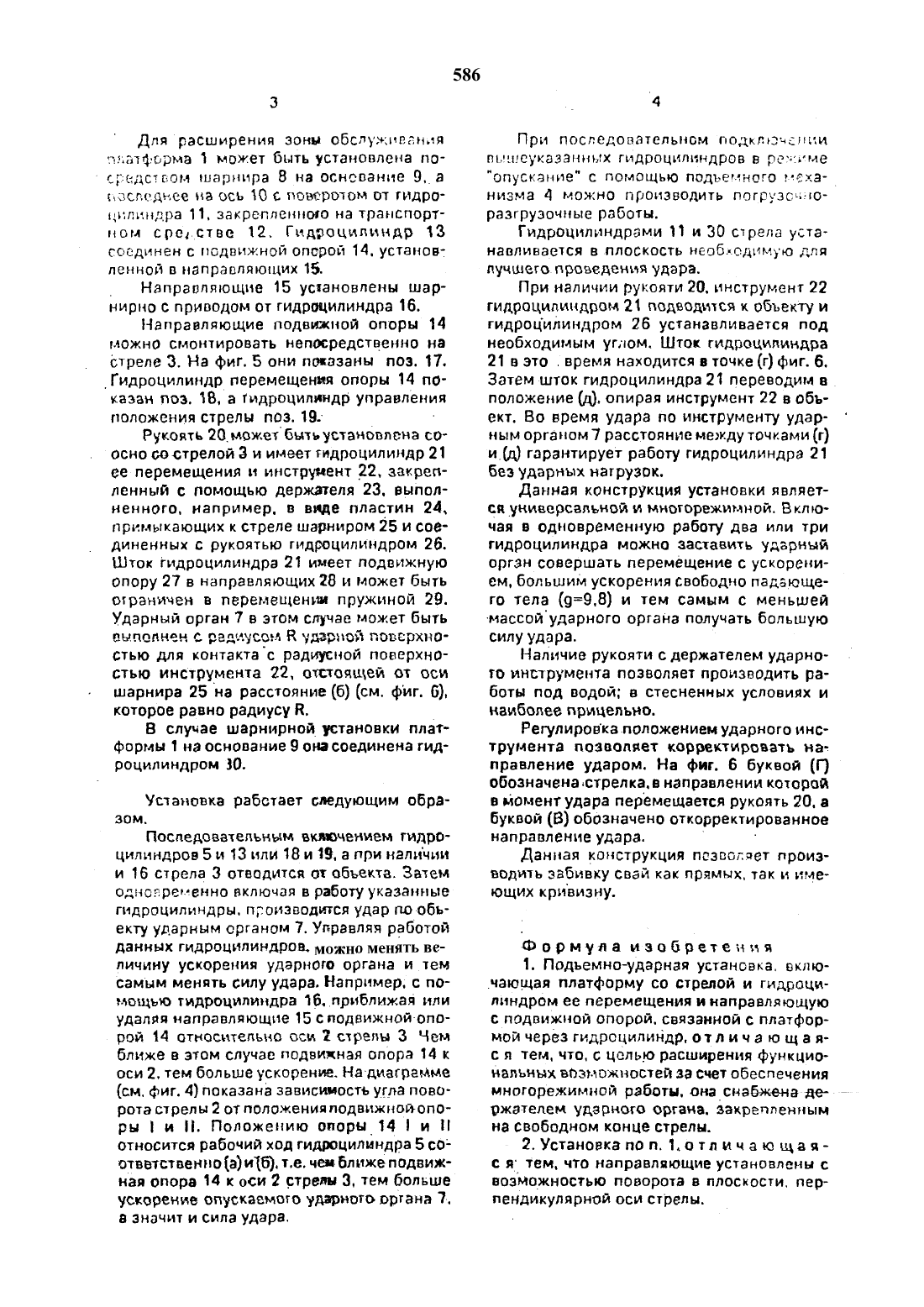

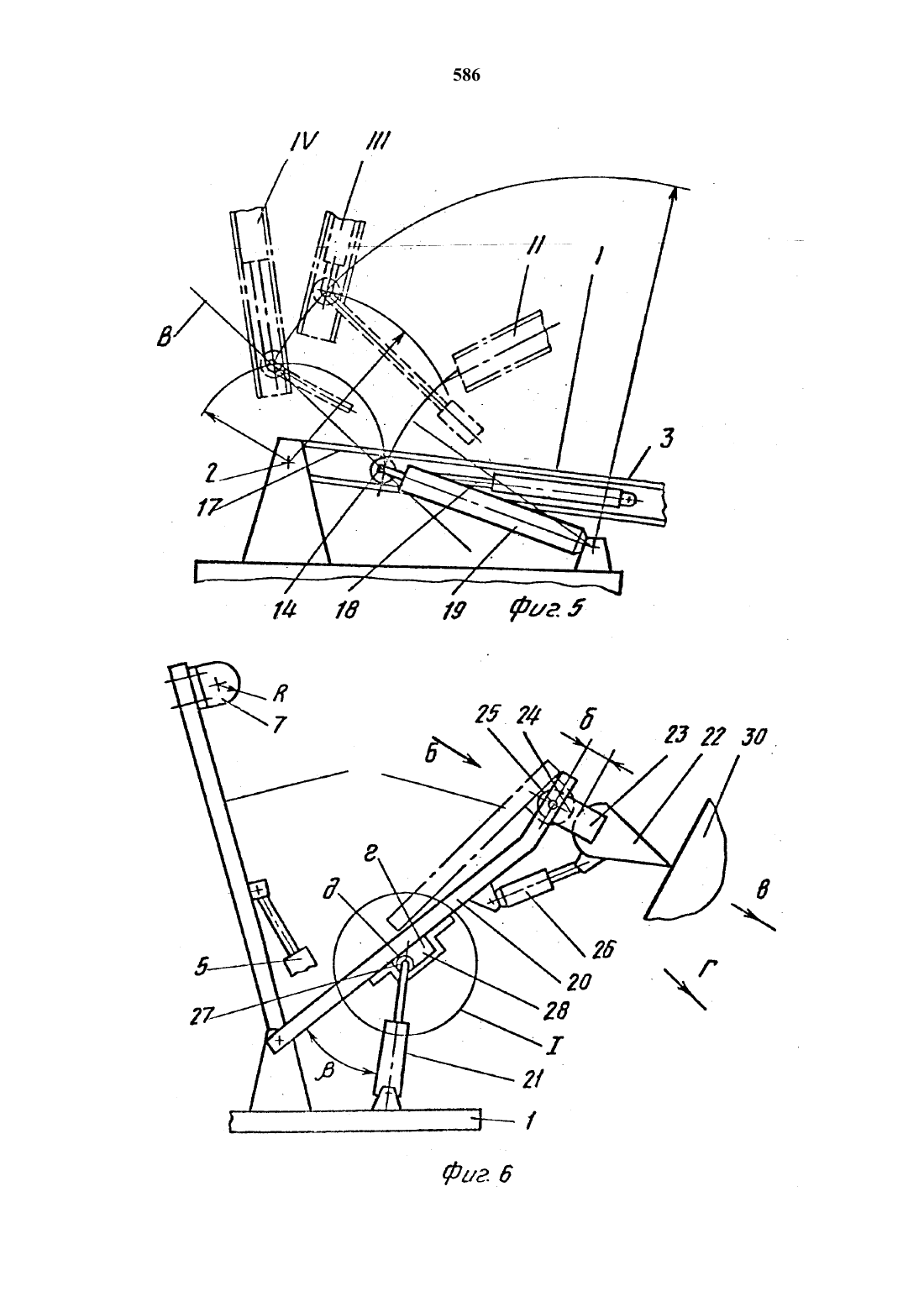

для расширения зоны обслужнесггия платформа 1 может быть установлена по средством шарнира 8 на основание 9. апоследнее на ось 10 с поворотом от гидроцилиндра 11. закрепленного на транспортном средство 12. Гидроцилиндр 13 соединен с подвижной опорой 14. установленной в направляющих 15. Направляющие 15 установлены шарнирно с приводом от гидроцилиндра 16. Направляющие подвижной опоры 14 можно смонтировать непосредственно на стреле 3. На фиг. 5 они показаны поз. 17.Гидроцилиндр перемещения опоры 14 по казан поз. 18. а гидроцилиндр управпени положения стрелы поз. 19 Рукоять 2 Оможетбыть установлена соосно сострепой 3 и имеет гидроцилиндр 21 ее перемещения и инструмент 22. закрепленный с помощью держателя 23. выполненного. например. в виде пластин 24. примыкающих к стреле шарниром 25 и соединенных с рукоятью гидроцилиндрам 26. Шток гидроцилиндра 21 имеет подвижную опору 27 в направляющих 28 и может быть ограничен в перенгещенъщ пружиной 29. Ударный орган 7 в этом случае может быть выполнен с радиусом К ударной поверхностью для контактас радиусной поверхностью инструмента 22. отстоящей от оси шарнира 25 на расстояние (б) (см. фиг. б). которое равно радиусу П. уВ случае шарнирной установки платформы 1 на основание 9 отсоединена гидроцилиндром 30.Установка работает следующим образом.Последовательным включением гидроцилиндров 5 и 13 или 18 и 19. а при наличии и 16 стрела 3 отводится от объекта. Затем одновременно включая в работу указанные гидроцилиндры. производится удар пообьекту ударным органом 1. Управляя работой даНННХ ГИДВОЦНЛИНДРОВ- можно менять величину ускорения ударного органа и тем самым менять силу удара. Например. с помощью гидроцилиндра 1 б.приближая или удаляя направляющие 15 с подвижной-опорой 14 относительно оси 2 стрелы З Чем ближе в этом случае подвижная опора И к оси 2, тем больше ускорение. На-диагргмме(см. фиг. 4) показана зависимость угла поворота стрелы 2 от положения подвижноиопоры 1 и Н. Положению опоры 14 1 и 11 Относится рабочий ход гидроцилиндра 5 соответственно (а) и(б), т.е. чем ближе подвижная опора 14 к оси 2 стрелы З. тем больше ускорение спускаемого ударного органа 7-. в значит и сила удара.При последовательном подключении В 1 ДЕ 1 ЗС 5 ЯКЗЗЗННЬ 1 Х ГИДООЦИЛХЪНДрОВ В ргтчгменизма 4 можно производить погрузочноразгрузочные работы.Гидроцилиндрами 11 и 30 стрела устанавливается в плоскость не 0 б-о,цъггиуъо для лучшего проведения удара.При наличии рукояти 20. инструмент 22 гидроцилиндром 21 подводится к объекту и гидроцилиндров/т 26 устанавливается под необходимым углом. Шток гидроцилиндра 21 в это . время находится в точке (г) фиг. 6. Затем шток гидроцилиндра 21 переводим в положение (д). опирая инструмент 22 в объект. Во время удара по инструменту ударным органом 7 расстояние между точками (г) и(д) гарантирует работу гидроцилиндра 21 без ударных нагрузок.данная конструкция установки является универсальной и многорежимной. Включая в одновременную работу два или три гидроцилиндра можно заставить ударный орган совершать перемещение с ускорением. большим ускорения свободно падающего тела (99.8) и тем самым с меньшеймассойударного органа получать большуюНаличие рукояти с держателем ударного инструмента позволяет производить работы под водой в стесненных условиях и наиболее прицельно.Регулировкалоложением ударного инструмента позволяет корректировать направление ударом. На фиг. 6 буквой (Г) обозначенастрелкад направлении которой в момент удара перемещается рукоять 20. а буквой (В) обозначено откорректированное направление удара.данная конструкция позволяет производить забивку свай как прямых, так и имеющих кривизну.Формула изобретения 1. подъемка-ударная установка. вклю чающая платформу со стрелой и гидроци линдром ее перемещения и направляющую с подвижной опорой. связанной с платформой через гидроцилиндр. о т л и ч а ю щ а яс я тем. что. с целью расширения функциональных возг-гожностей за счет обеспечениямногорежимной работы. онаснабжена де ржателем ударного органа. закрепленным на свободном конце стрелы.2 Установкапо п. 1. отли ча ю щаяс я тем. что направляющие установлены с возможностью поворота в плоскости. перпендикулярной оси стрелы.3. Установка по пп. 1 и 2. о т л и ч а ю - рукояти установлен с возможностью перещ а я с я тем, что она снабжена размещен- мещения по ее направляющей. ной на платформе руковтью с направпяю- 4. Установк по п. З. о тл и ч а ю щ а я щей и гидроцилиндрам ее перемещения а с я тем, что шток гидроцилиндра рукояти верхней части которой закреплен держа- подпружцнен вдоль ее найравпяющей.
