Фундамент сейсмостойкого здания, сооружения

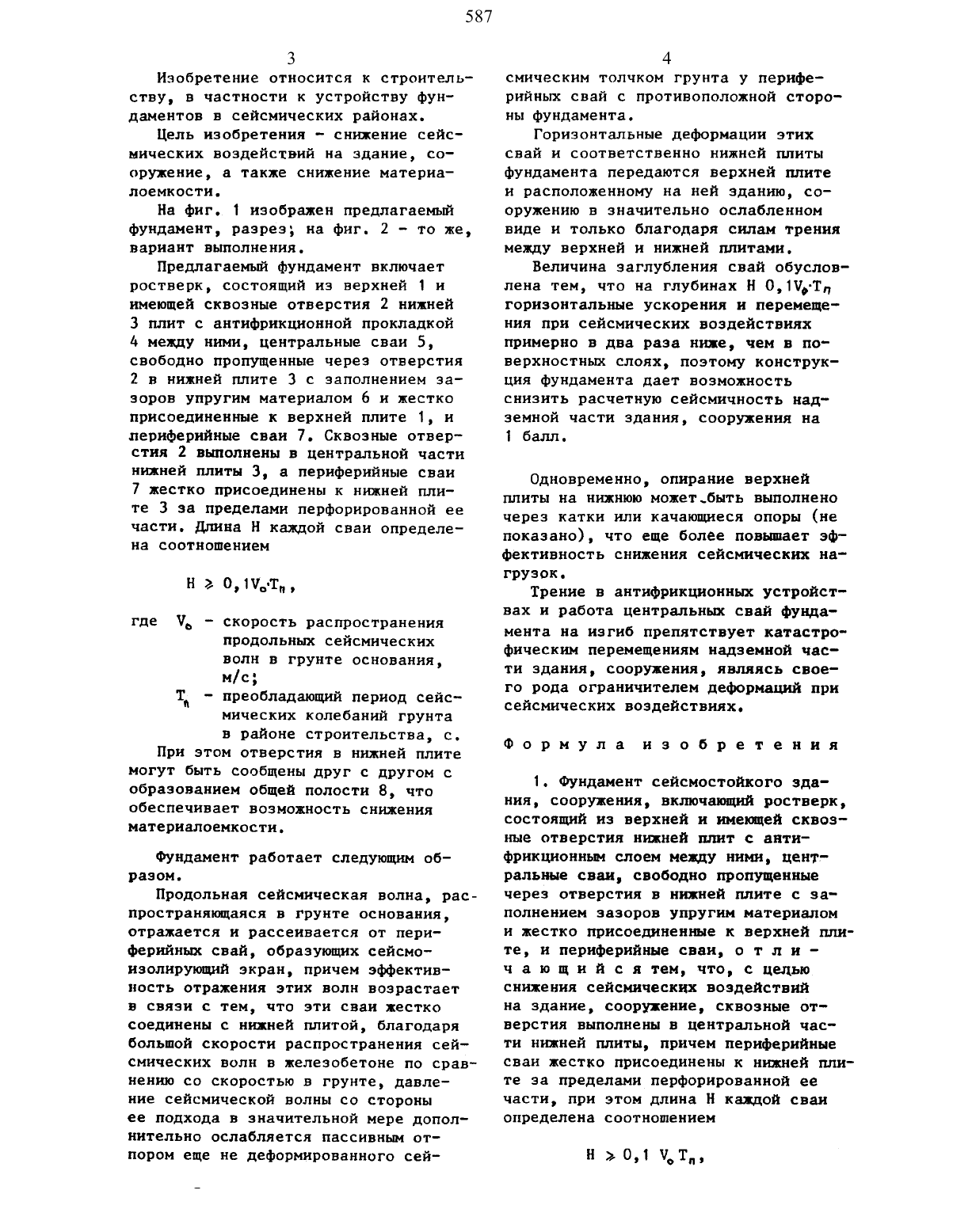

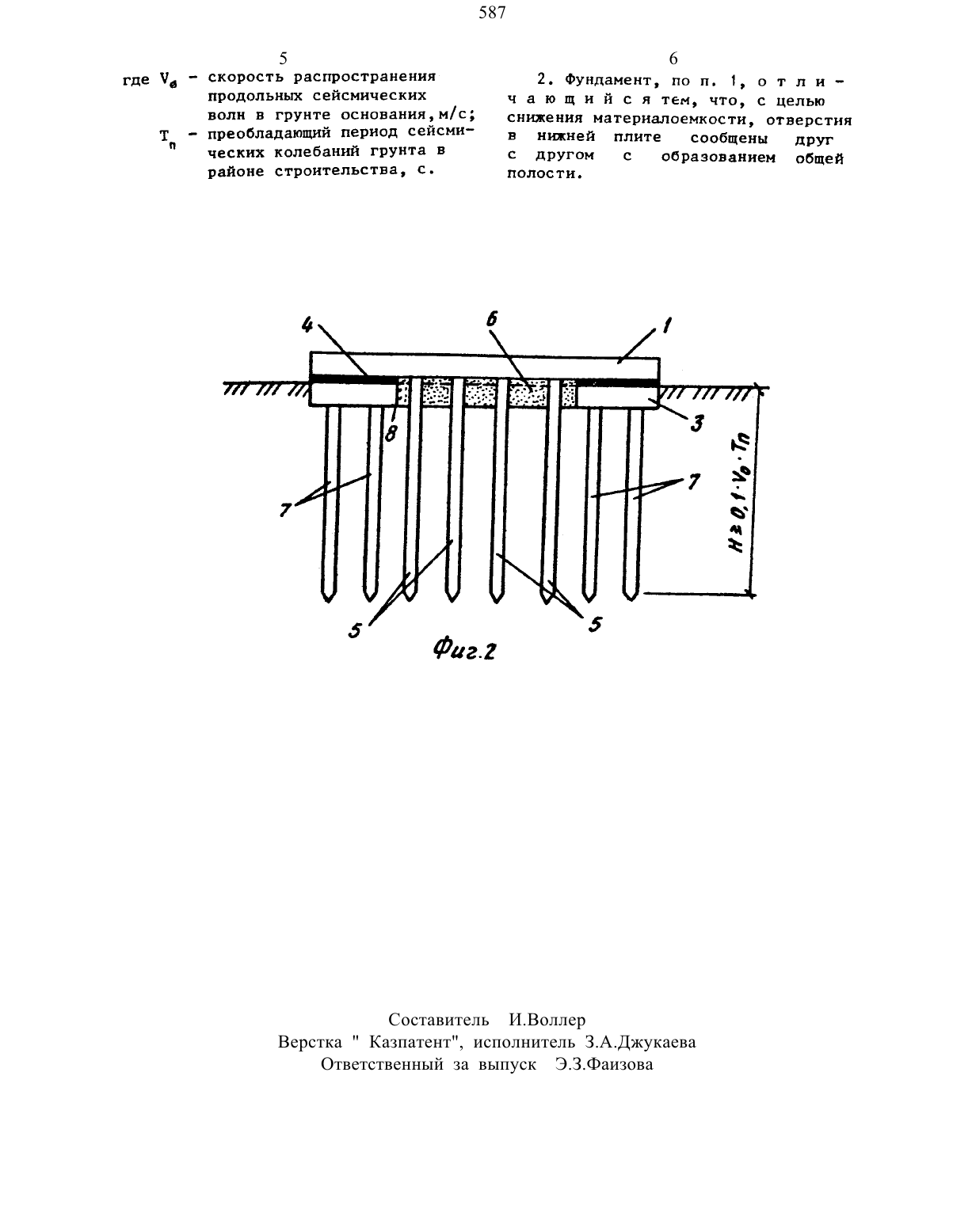

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) 1(азахстанскИй 11 ауЧно-Исслед 0 вательский,Проектно-конструкторский 1 нЬ ститут промышленной энергетики Каз НИПИэнергопром(56) Авторское свидетельство СССР Р 1032115, кл. Е 02 В 27/34, 1982. Авторское свидетельство СССР(57) Изобретение относится к конст рукциям ФУНдаментов сейсмостойких зданий, сооружений и позволяет снизить сейсмические воздействия на здание, сооружене. а также уменьшить1 и имеющей сквозные отверстия 2 нижней 3 плит с антифрикционной прокладкой 4 между ними, центральные сваи 5, свободно пропущенные через отверстия 2 в нижней плите 3 с заполнением зазоров упругим материалом 6 и жестко присоединенные к верхней плите 1, и периферийные сваи 7. Сквозные отверстия 2 выполнены в центральной части нижней плиты 3, а периферийные сваи 7 жестко присоединены к нижней плите З за пределами перфорированной ее части. При этом отверстия в ниней плите 3 могут быть сообщены друг с другом с образованием общей полости. приведена зависнмостъ для определения длины Н каждой сваи. 1 з.п. ф-лы, 2 ил.Цель изобретения - сниение сейсмических воздействий на здание, сооружение, а также снижение материалоемкости.Предлагаемый фундамент включает ростверк, состоящий из верхней 1 и имеющей сквозные отверстия 2 нижней 3 плит с антифрикционной прокладкой 4 между ними, центральные сваи 5,свободно пропущенные через отверстия 2 в нижней плите 3 с заполнением зазоров упругим материалом 6 и жестко присоединенные к верхней плите 1, н периферийные сваи 7. Сквозные отверстия 2 выполнены в центральной части ниней плиты 3, а периферийные сваи 7 жестко присоединены к нижней плите 3 за пределами перфорированной еечасти. Длина Н каждой сваи определена соотношениемН г 0. Шь-Тп где Ч - скорость распространения продольных сейсмических волн в грунте основания,м/с Д - преобладающий период сейсмических колебаний грунта в районе строительства, с. При этом отверстия в нижней плите могут быть сообщены друг с другом с образованием общей полости 8, чтообеспечивает ВОЗМОЖНОСТЬ СНИЖЕНИЯ материалоемкости.Фундамент работает следующим образом.Продольная сейсмическая волна, распространяющаяся в грунте основания,отражается и рассеивается от периферийных свай, образующих сейсмонзолирующий экран, причем эффективность отражения этих волн возрастает в связи с тем, что эти сваи жестко соединены с нижней плитой, благодаря большой скорости распространения сейсмических волн в железобетоне по сравнению со скоростью в грунте, давление сейсмической волны со стороны ее подхода в значительной мере дополнительно ослабляется пассивным отпором еще не деформированного сей 4смическим толчком грунта у перифернйных свай с противоположной стороны фундамента.Горизонтальные деформации этих свай и соответственно нижней плиты фундамента передаются верхней плите и расположенному на ней зданию, сооружению в значительно ослабленном виде и только благодаря силам трения между верхней и нижней плитами.Величина заглубления свай обусловлена тем, что на глубинах Н 0,10 Т горизонтальные ускорения и перемещения при сейсмических воздействиях примерно в два раза ние, чем в поверхностных слоях, поэтому конструкция фундамента дает возможность снизить расчетную сейсмичность надземной части здания, сооружения на 1 балл.Одновременно, опирание верхней плиты на нижнюю может-быть выполнено через катки или качающиеся опоры (не показано), что еще более повышает эффективность снижения сейсмических нагрузок.Трение в антифрикционных устройствах и работа центральных свай фунда мента на изгиб препятствует катастрофическим перемещениям надземной части здания, сооружения, являясь своего рода ограничителем деформаций при сейсмических воздействиях.1. Фундамент сейсмостойкого здения сооружения, включающий ростверк,состоящий из верхней и имеющей сквозные отверстия ниней плит с антифрикционным слоем между ними, центральные сваи, свободно пропущенные через отверстия в ниней плите с заполнением зазоров упругим материалом и жестко присоединенные к верхней плите, и периферийные сваи, о т л и ч а ю щ и й с я тем, что, с целью снижения сейсмических воздействийна здание, сооружение, сквозные отверстия выполнены в центральной части нижней плиты, причем периферийные сваи жестко присоединены к нижней плите за пределами перфорированной ее части, при этом длина Н каждой сваи определена соотношением5 6 где ча скорость распвостранения 2. фудает Ф 1 О Т Л И продольных сеисмических ч а ю щ и й с я тем, что, с целью ВОЛН В ГРУНТЕ ОСНОВЗНИЯЗМ/С снижения материалоемкости, отверстия т преобладающий период сеисми- в дней плите сообщены друг ческих колебаний грунта в с другом с образованием Общей районе строительства, с. подшитьСоставитель И.Воллер Верстка Казпатент, Исполнитель 3.А.Джукаева Ответственный за выпуск Э.З.ФаИ 3 ова
