Шахтная печь с перекрестной подачей теплоносителя

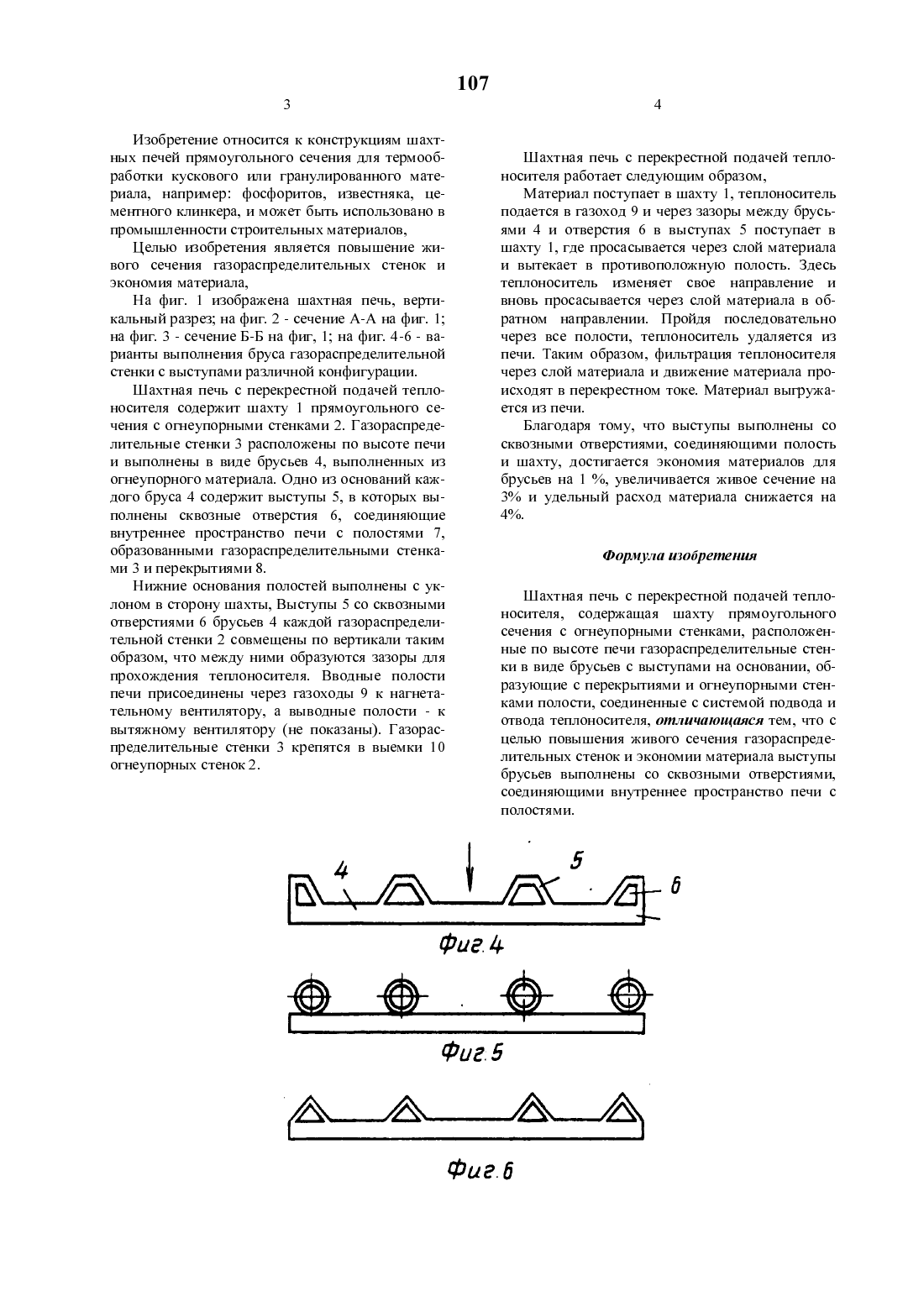

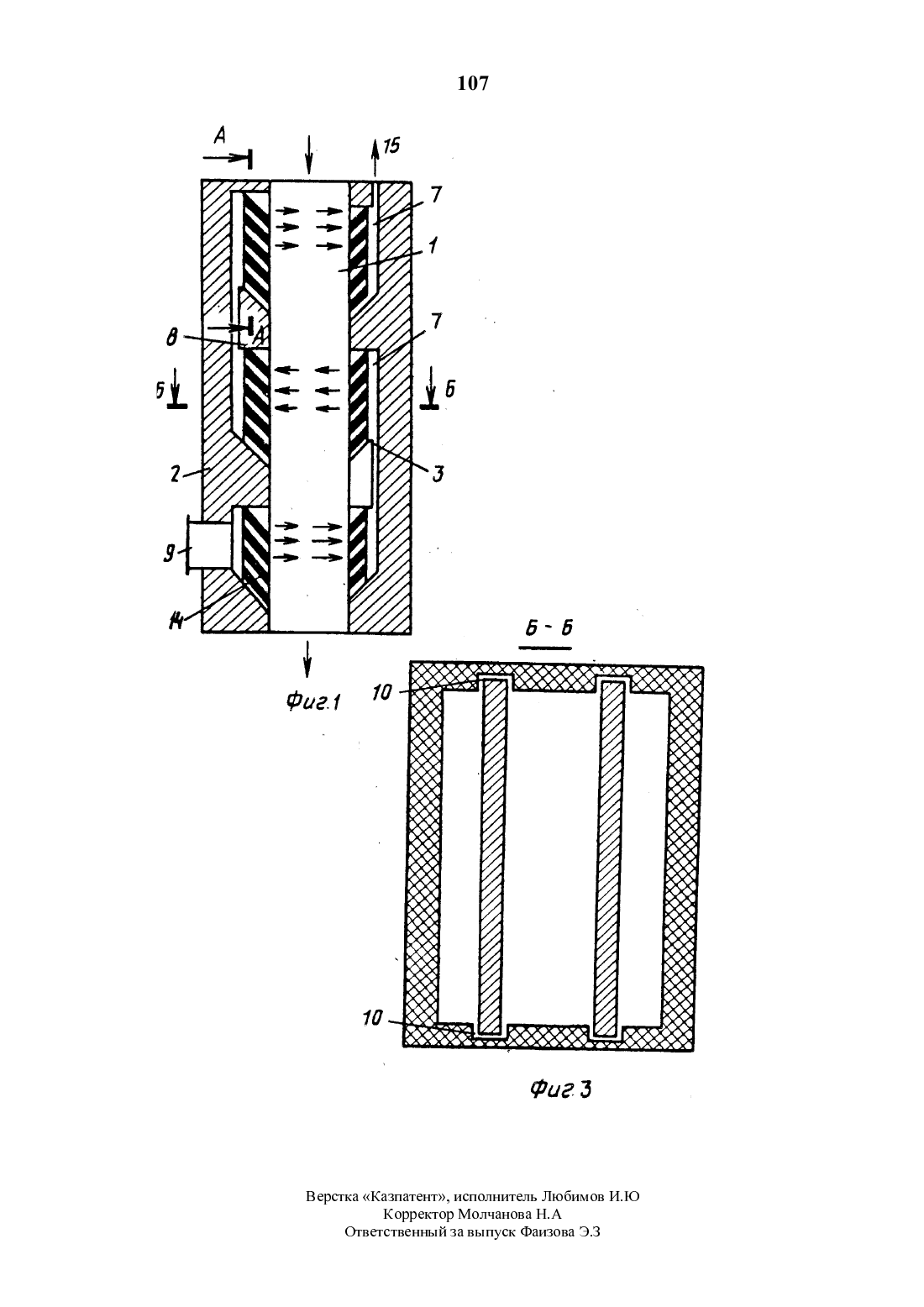

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(22) 03.02.1993 шахтных печей прямоугольного сечения для тер(23) 13.09.1989 мообработки кускового или гранулированного(45) 10121993, бюд м 1 материала. Цель изобретения - повышение живоГО СеЧеНИЯ ГЗЗОрЗСПрДЛТ/ТТЛЬНЪТХ СТНОК И ЭКО номия материала. Для этого по высоте шахты пе(72) Маков ЕП, Евсеев Г.А, Разуваева В.В, Сачи расположены газораспределительные стенкириева СК из брусьев 4, образующие с перекрытиями полос(73)К 00 Пе 13 аТИВ Мак И Ко ти для прохода теплоносителя. Одно из основа(53) 621-783-224(088-8) ч ний каждого бруса 4 содержит выступы 5, в кото(54) ШАХТНАЯ ПЕЧЬ С ПЕРЕКРЕСТНОИ рых выполнены сквозные отверстия 6, соеди ПОДАЧЕЙ ТЕПЛОНОСИТЕЛЯ няюшие внутреннее пространство печи с полос(57) Изобретение относится к конструкциям ТЯМИИзобретение относится к конструкциям шахтных печей прямоугольного сечения для термообработки кускового или гранулированного материала, например фосфоритов, известняка, Цементного клинкера, и может быть использовано в промышленности строительных материалов, Целью изобретения является повышение живого сечения газораспределительных стенок и экономия материала, На фиг. 1 изображена шахтная печь, вертикальный разрез на фиг. 2 - сечение А-А на фиг. 1 на фиг. 3 - сечение Б-Б на фиг, 1 на фиг. 4-6 - варианты выполнения бруса газораспределительной стенки с выступами различной конфигурации.Шахтная печь с перекрестной подачей теплоносителя содержит шахту 1 прямоугольного сечения с огнеупорными стенками 2. Газораспределительные стенки 3 расположены по высоте печи и выполнены в виде брусьев 4, выполненных из огнеупорного материала. Одно из оснований каждого бруса 4 содержит выступы 5, в которых выполнены сквозные отверстия 6, соединяющие внутреннее пространство печи с полостями 7,образованными газораспределительными стенками 3 и перекрытиями 8.Нижние основания полостей выполнены с уклоном в сторону шахты, Выступы 5 со сквозными отверстиями 6 брусьев 4 каждой газораспределительной стенки 2 совмещены по вертикали таким образом, что между ними образуются зазоры для прохождения теплоносителя. Вводные полости печи присоединены через газоходы 9 к нагнетательному вентилятору, а выводные полости - к вытяжному вентилятору (не показаны). Газораспределительные стенки 3 крепятся в выемки 10 огнеупорных стенок 2.Шахтная печь с перекрестной подачей теплоносителя работает следующим образом, Материал поступает в шахту 1, теплоноситель подается в газоход 9 и через зазоры между брусьями 4 и отверстия 6 в выступах 5 поступает в шахту 1, где просасывается через слой материала и вытекает в противоположную полость. Здесь теплоноситель изменяет свое направление и вновь просасывается через слой материала в обратном направлении. Пройдя последовательно через все полости, теплоноситель удаляется из печи. Таким образом, фильтрация теплоносителя через слой материала и движение материала происходят в перекрестном токе. Материал выгружается из печи.Благодаря тому, что выступы выполнены со сквозными отверстиями, соединяющими полость и шахту, достигается экономия материалов для брусьев на 1 , увеличивается живое сечение на3 и удельный расход материала снижается на 4.Шахтная печь с перекрестной подачей теплоносителя, содержащая шахту прямоугольного сечения с огнеупорными стенками, расположенные по высоте печи газораспределительные стенки в виде брусьев с выступами на основании, образующие с перекрытиями и огнеупорньпии стенками полости, соединенные с системой подвода и отвода теплоносителя, отличающаяся тем, что с Целью повышения живого сечения газораспределительных стенок и экономии материала выступы брусьев выполнены со сквозными отверстиями,соединяющими внутреннее пространство печи с полостями.Верстка Казпатент, исполнитель Любимов И.Ю Корректор Молчанова Н.А Ответственный за выпуск Фаизова Э.3
