Сито

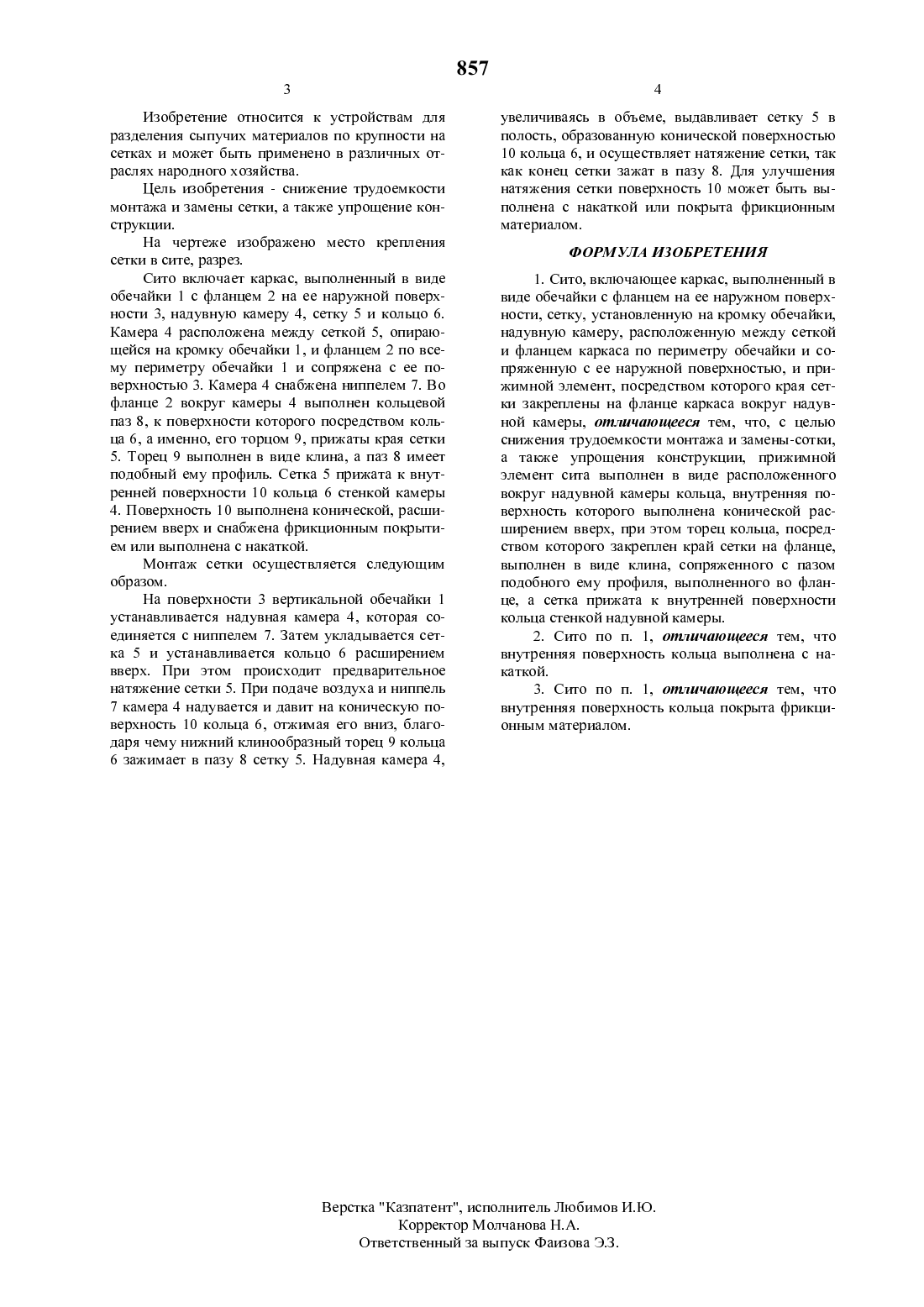

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАНразделения сыпучих материалов по крупности насетках и может быть применено в различных отраслях народного хозяйства. Цель - снижение трудоемкости монтажа и замены сетки, а такжеупрощение конструкции. Сито содержит каркас в виде обечайки 1 с фланцем (Ф) 2 на ее наружной поверхности, сетку (С) 5, надувную камеру (НК) 4 и кольцо 6. Поверхностью 3 С 5 по всему периметру обечайки 1 сопряжена с НК 4 и Ф 2. Внутренняя поверхность 10 кольца 6 выполнена конической. На кромку обечайки 1 накладывается С 5,а сверху С 5 устанавливается кольцо 6 расширением вверх. При подаче воздуха Н К 4 давит через С 5 на поверхность 10 кольца 6,. отжимая его вниз, и клинообразный торец 9 кольца б зажимает края С 5 в пазу 8, выполненном во Ф 2 вокруг НК 4. Торец 9 и паз 8 имеют подобные профили. Посредством НК 4 осуществляется также натяжение С 5.Изобретение относится к устройствам для разделения сыпучих материалов по крупности на сетках и может быть применено в различных отраслях народного хозяйства.Цель изобретения - снижение трудоемкости монтажа и замены сетки, а также упрощение конструкции.На чертеже изображено место крепления сетки в сите, разрез.Сито включает каркас, выполненный в виде обечайки 1 с фланцем 2 на ее наружной поверхности 3, надувную камеру 4, сетку 5 и кольцо 6. Камера 4 расположена между сеткой 5, опирающейся на кромку обечайки 1, и фланцем 2 по всему периметру обечайки 1 и сопряжена с ее поверхностью 3. Камера 4 снабжена ниппелем 7. Во фланце 2 вокруг камеры 4 выполнен кольцевой паз 8, к поверхности которого посредством кольца 6, а именно, его торцом 9, прижаты края сетки 5. Торец 9 выполнен в виде клина, а паз 8 имеет подобный ему профиль. Сетка 5 прижата к внутренней поверхности 10 кольца 6 стенкой камеры 4. Поверхность 10 выполнена конической, расширением вверх и снабжена фрикционным покрытием или выполнена с накаткой.Монтаж сетки осуществляется следующим образом.На поверхности 3 вертикальной обечайки 1 устанавливается надувная камера 4, которая соединяется с ниппелем 7. Затем укладывается сетка 5 и устанавливается кольцо 6 расщирением вверх. При этом происходит предварительное натяжение сетки 5. При подаче воздуха и ниппель 7 камера 4 надувается и давит на коническую поверхность 10 кольца 6, отжимая его вниз, благодаря чему нижний клинообразный торец 9 кольца 6 зажимает в пазу 8 сетку 5. Надувная камера 4, 857увеличиваясь в объеме, выдавливает сетку 5 в полость, образованную конической поверхностью 10 кольца 6, и осуществляет натяжение сетки, так как конец сетки зажат в пазу 8. Для улучщения натяжения сетки поверхность 10 может быть выполнена с накаткой или покрыта фрикционным материалом.1. Сито, включающее каркас, выполненный в виде обечайки с фланцем на ее наружном поверхности, сетку, установленную на кромку обечайки,надувную камеру, расположенную между сеткой и фланцем каркаса по периметру обечайки и сопряженную с ее наружной поверхностью, и прижимной элемент, посредством которого края сетки закреплены на фланце каркаса вокруг надувной камеры, отличающееся тем, что, с целью снижения трудоемкости монтажа и замены-сотки,а также упрощения конструкции, прижимной элемент сита выполнен в виде расположенного вокруг надувной камеры кольца, внутренняя поверхность которого выполнена конической расщирением вверх, при этом торец кольца, посредством которого закреплен край сетки на фланце,выполнен в виде клина, сопряженного с пазом подобного ему профиля, выполненного во фланце, а сетка прижата к внутренней поверхности кольца стенкой надувной камеры.внутренняя поверхность кольца выполнена с накаткой.внутренняя поверхность кольца покрыта фрикционным материалом.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Молчанова Н.А. Ответственный за выпуск Фаизова Э.3.
