Эжектор

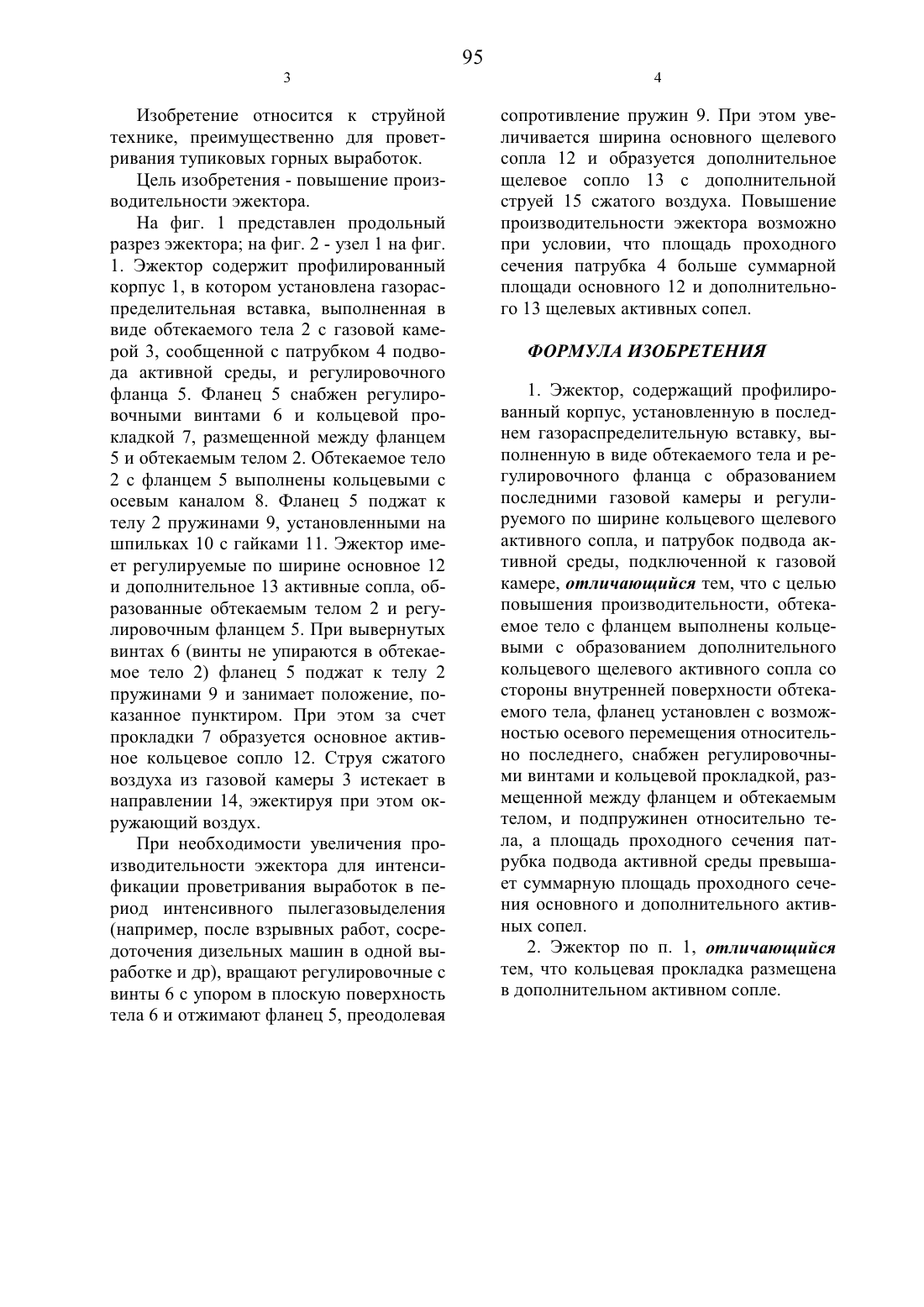

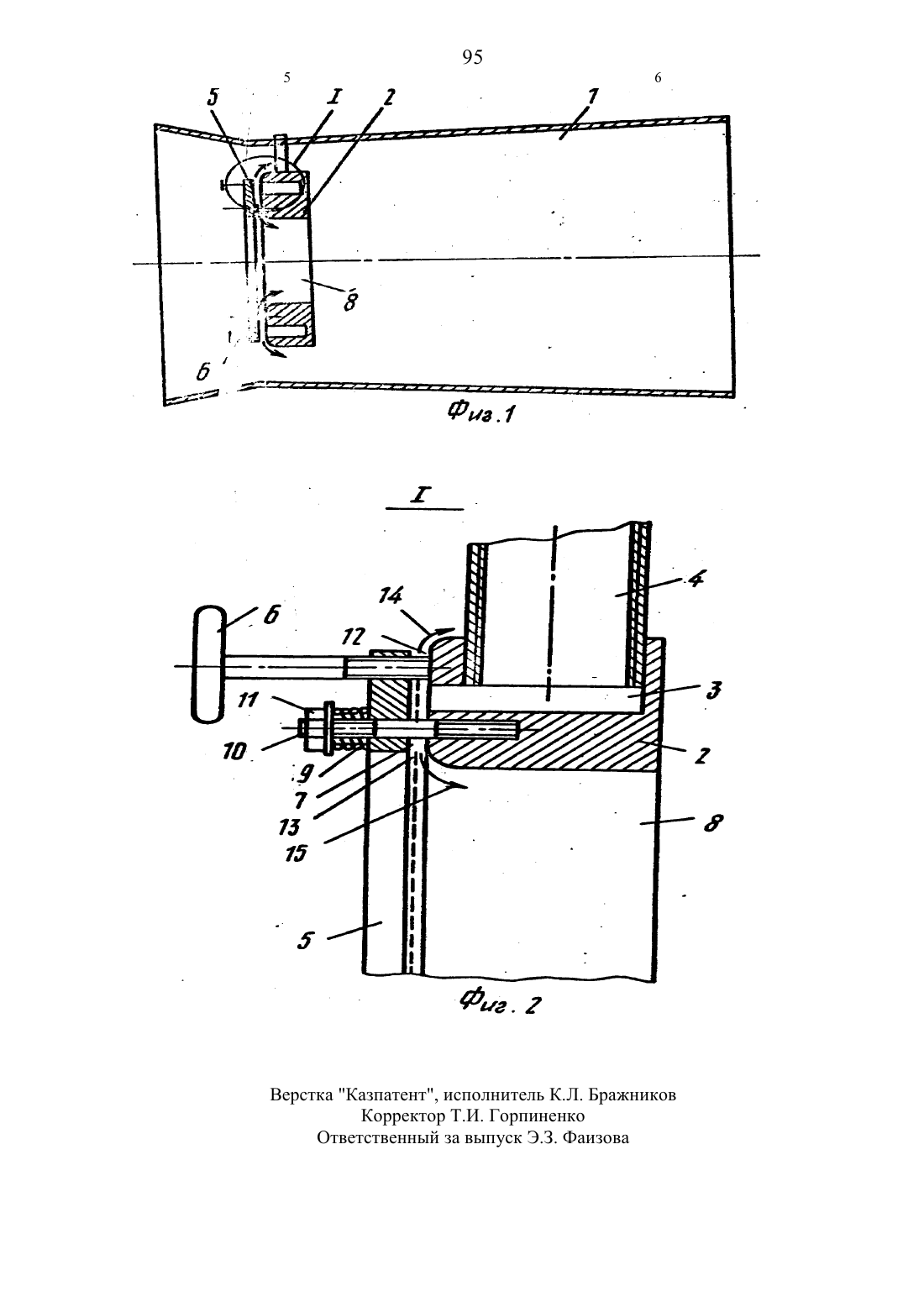

(57) Использование для проветривания тупиковых горных выработок. Сущность изобретения в профилированном корпусе установлена газораспределительная вставка, выполненная в виде обтекаемого тела И регулировочного фланца с образованием газовой камеры.Кольцевое щелевое активное сопло регулируется по ширине. Патрубок подвода активной среды подключен к газовой камере. Обтекающее тело с фланцем сопла со стороны поверхности тела. Фланец установлен с возможностью осевого перемещения относительно тела, снабжен регулировочными винтами и кольцевой прокладкой, размещенной между фланцем и телом, и подпружинен относительно тела. Площадь проходного сечения патрубка подвода активной среды превышает площадь проходного сечения активных сопел. Кольцевая прокладка размещена в дополнительном активном сопле.Изобретение относится К струйной технике, преимущественно для проветривания тупиковых горнь 1 х выработок.На фиг. 1 представлен продольный разрез эжектора на фиг. 2 - узел 1 на фиг. 1. Эжектор содержит профилированный корпус 1, в котором установлена газораспределительная вставка, выполненная в виде обтекаемого тела 2 с газовой камерой 3, сообщенной с патрубком 4 подвода активной среды, и регулировочного фланца 5. Фланец 5 снабжен регулировочными винтами 6 и кольцевой прокладкой 7, размещенной между фланцем 5 И обтекаемым телом 2. Обтекаемое тело 2 с фланцем 5 выполнены кольцевыми с осевым каналом 8. Фланец 5 поджат к телу 2 пружинами 9, установленными на шпильках 10 с гайками 11. Эжектор Имеет регулируемые по ширине основное 12 и дополнительное 13 активные сопла, образованные обтекаемым телом 2 и регулировочным фланцем 5. При вывернутых винтах 6 (винты не упираются в обтекаемое тело 2) фланец 5 поджат к телу 2 пружинами 9 и занимает положение, показанное пунктиром. При этом за счет прокладки 7 образуется основное активное кольцевое сопло 12. Струя сжатого воздуха из газовой камеры 3 истекает в направлении 14, эжектируя при этом окружающий воздух.При необходимости увеличения производительности эжектора для интенсификации проветривания выработок в период интенсивного пылегазовыделения(например, после взрывных работ, сосредоточения дизельных машин в одной вь 1 работке и др), вращают регулировочные с винты 6 с упором в плоскую поверхность тела 6 и отжимают фланец 5, преодолеваясопротивление пружин 9. При этом увеличивается ширина основного щелевого сопла 12 и образуется дополнительное щелевое сопло 13 с дополнительной струей 15 сжатого воздуха. Повышение производительности эжектора возможно при условии, что площадь проходного сечения патрубка 4 больше суммарной площади основного 12 и дополнительного 13 щелевых активных сопел.1. Эжектор, содержащий профилированный корпус, установленную в последнем газораспределительную вставку, вь 1 полненную в виде обтекаемого тела и регулировочного фланца с образованием последними газовой камеры и регулируемого по ширине кольцевого щелевого активного сопла, и патрубок подвода активной среды, подключенной к газовой камере, отличающийся тем, что с целью повышения производительности, обтекаемое тело с фланцем выполнены кольцевыми с образованием дополнительного кольцевого щелевого активного сопла со стороны внутренней поверхности обтекаемого тела, фланец установлен с возможностью осевого перемещения относительно последнего, снабжен регулировочными винтами и кольцевой прокладкой, размещенной между фланцем и обтекаемым телом, и подпружинен относительно тела, а площадь проходного сечения патрубка подвода активной среды превышает суммарную площадь проходного сечения основного и дополнительного активных сопел.2. Эжектор по п. 1, отличающийся тем, что кольцевая прокладка размещена в дополнительном активном сопле.Корректор Т.И. Горпиненко Ответственный за выпуск ЭЗ. Фаизова
