Гидросепаратор

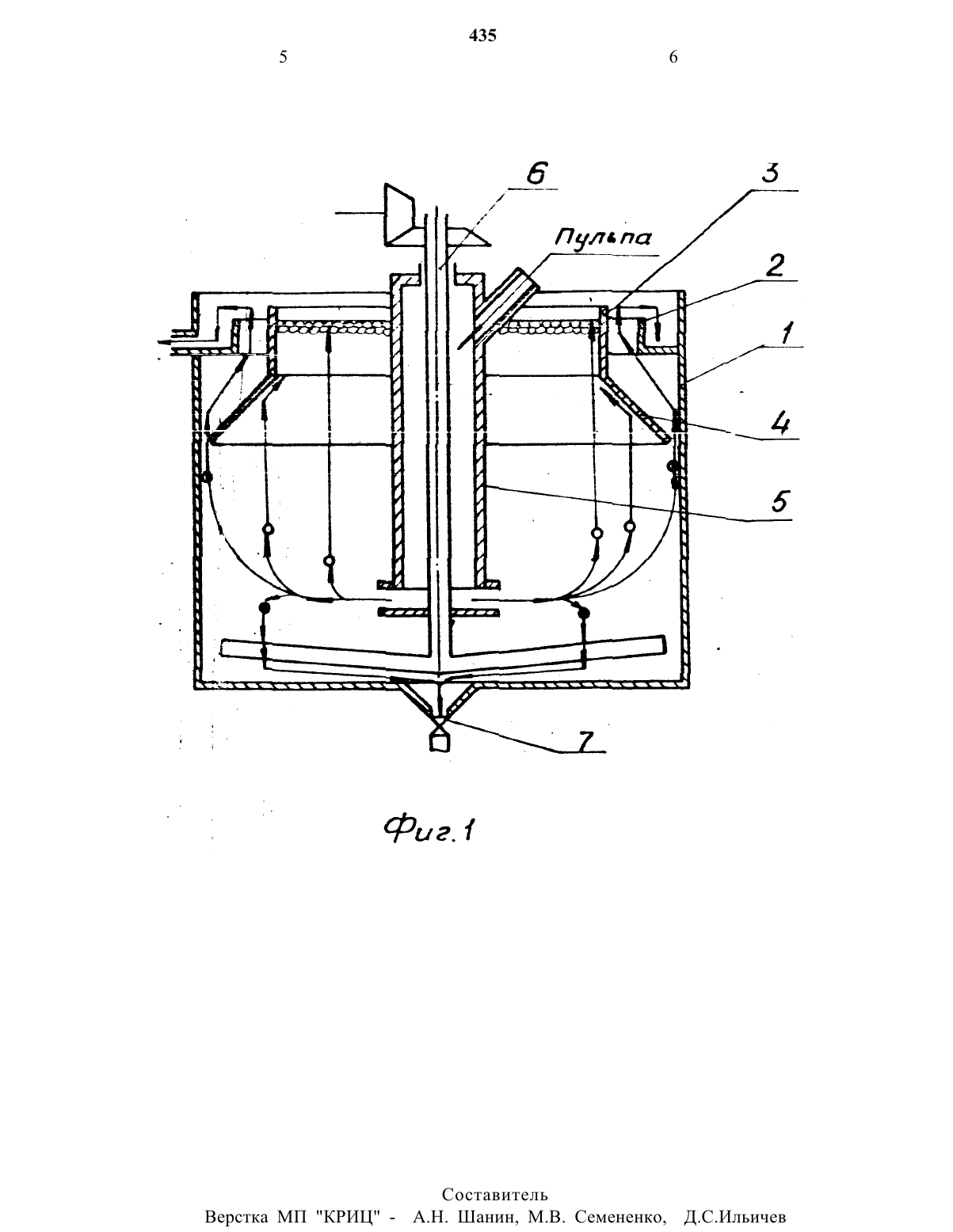

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Восточный научно-исследовательский горнометаллургический институт Цветных металлов ВНИИцветмет(56) Авторское свидетельство СССР М 620274,кл. ВОЗВ 5/30, 1977.О.Б. Клебанов И др. Справочник по обогащению руд Цветных металлов М., Недра,1974, с. 273, рис.57.круглый чан, на периферии которого установлен круговой сливной порог, установленное в чане улавливающее кольцо, нижний торец которого расположен ниже , а верхний торец выше уровня сливного порога, питающую трубу, отличающийся тем, что, с целью повышения производительности,он снабжен конической обечайкой, прикрепленной меньшим основанием к нижнему терЦу улавливающего кольца.Изобретение относится к устройствам для разделения порошкообразных материалов по плотности в жидкой среде и может быть использовано при обогащении руд в цветной металлургии, а также в других отраслях промышленности, например, при выделении полых микросфер из золощлаковых отходов ТЭЦ, ГЭС,ГРЭС.Известен гидросепаратор для разделения материалов в жидкой среде на фракции по удельному весу частиц, включающий чан с разделяющей жидкостью и разгрузочный барабан с лопастями, установленный у разгрузочного порога.(1)Недостатком указанного гидросепаратора является низкое качество выделяемого порошка. Объясняется это тем, что в этом аппарате на поверхность жидкости всплывают частицы разделяемого материала, плотность которых меньше плотности разделяющей жидкости.Однако на практике возможны случаи, когда плотности частиц в исходном материале колеблется в широком диапазоне,например при выделении микросфере содержащихся в золощлаковых отходах ТЭЦ.Насыпная плотность этих микросфер колеблетсяв пределах 0,2-0,5 г/см.куб. При этом кондиционными являются микросферы с насыпной плотностью 0,20-0,36 г/см куб. Наличие в выделенном материале микросфер с высокой плотностью снижает его качество. Наиболее близким по технической сущности является гидросепаратор включающий круглый чан, на периферии которого установлен круговой сливной порог, порог, установленное в чане улавливающее кольцо,нижний торец которого расположен ниже, а верхний торец выше уровня сливного порога, питающую трубу.(2)Такое устройство гидросепаратора обеспечивает возможность сбора внутри улавливающего кольца наиболее легких фракций микросфер. Связано это с тем, что поток пульпы, подаваемой в чан из нижнего конца питающей трубы движется к сливному порогу. При этом наиболее легкие микросферы успевают достигнуть поверхности зеркала воды в чане до момента выноса их потоком за пределы контура улавливающего кольца. Более тяжелые частицы с меньшей скоростью всплытия выносятся за контур улавливающего кольца и к моменту достижения его периферии выносятся потоком через сливной порог в хвосты.заключается в том, что часть занимаемой им площади, расположенной между улавливающим кольцом И стенкой чана не участвует в процессе улавливания всплывающих частиц, что снижает его производительность. Целью изобретения является повышение производительности гидросепаратора. Указанная цель достигается тем, что гидросепаратор, включающий круглый чан, на периферии которого расположен круговой сливной порог, улавливающее кольцо, нижний торец которого расположен ниже уровня сливного порога, а его верхний торец выше уровня сливного порога и питающую трубу, согласно изобретению снабжен конической обечайкой, прикрепленной меньшим основанием к нижнему торцу улавливающего кольца.На фиг.1 изображен общий вид гидросепаратора в разрезе.Гидросепаратор содержит чан 1, на периферии которого установлен сливной порог 2. Внутри контура сливного порога установлено улавливающее кольцо 3, верхний торец которого установлен выше сливного порога 2, а нижний ниже него.К нижнему торцу улавливаюшего кольца 3 своим меньшим основанием прикреплена коническая обечайка 4, а в центре чана укреплена питающая труба 5, внутри которой установлен гребковь 1 й вал 6. В центре чана выполнено сливное отверстие 7.Работает гидросепаратор следуюшим образом.По питаюшей трубе 5 в чан 1 подается пульпа,поток которой направляется к сливному порогу 2. По мере движения пульпы из ее потока выделяютсяВ связи с повышенным количеством подаваемой в чан 1 пульпы часть кондиционных частиц выносится в зону, перекрытую сверху конической обечайкой 4. Всплывшие в этой зоне частицы улавливаются ею и внутренней поверхностью конической обечайки 4 направляются внутрь улавливаюЩего кольца 3. Такое выполнение гидросепаратора обеспечивает возможность увеличения количества одновременно подаваемой в чан 1 пульпы, т.к. увеличение средней скорости потока пульпы на пути от питающей трубы 5 к сливному порогу 2 компенсируется увеличением длины пути потока в зоне улавливания и поэтому время всплывания кондиционных частиц остается таким, что они успевают всплыть на необходимую высоту, чтобы выйти из потока до выхода за пределы контура конической обечайки.Всплывшие на поверхность зеркала частицы материала могут быть удалены с нее известными устройствами, например, транспортером с лопастями, пеногоном, шнеком и др.Частицы, выпадающие в осадок на дно чана 1,удаляются с него с помощью гребкового вала 6 через сливное отверстие 7 непрерывно или периодически.Увеличение количества пульпы, подаваемой в чан, влечет за собой увеличение количества выделяемого кондиционного материала.Таким образом снабжение гидросепаратора конической обечайкой,прикрепленной меньшим основанием к нижнему торцу улавливаюшего кольца, позволяет повысить его производительность.Верстка МП КРИЦ
