Гидравлический сепаратор

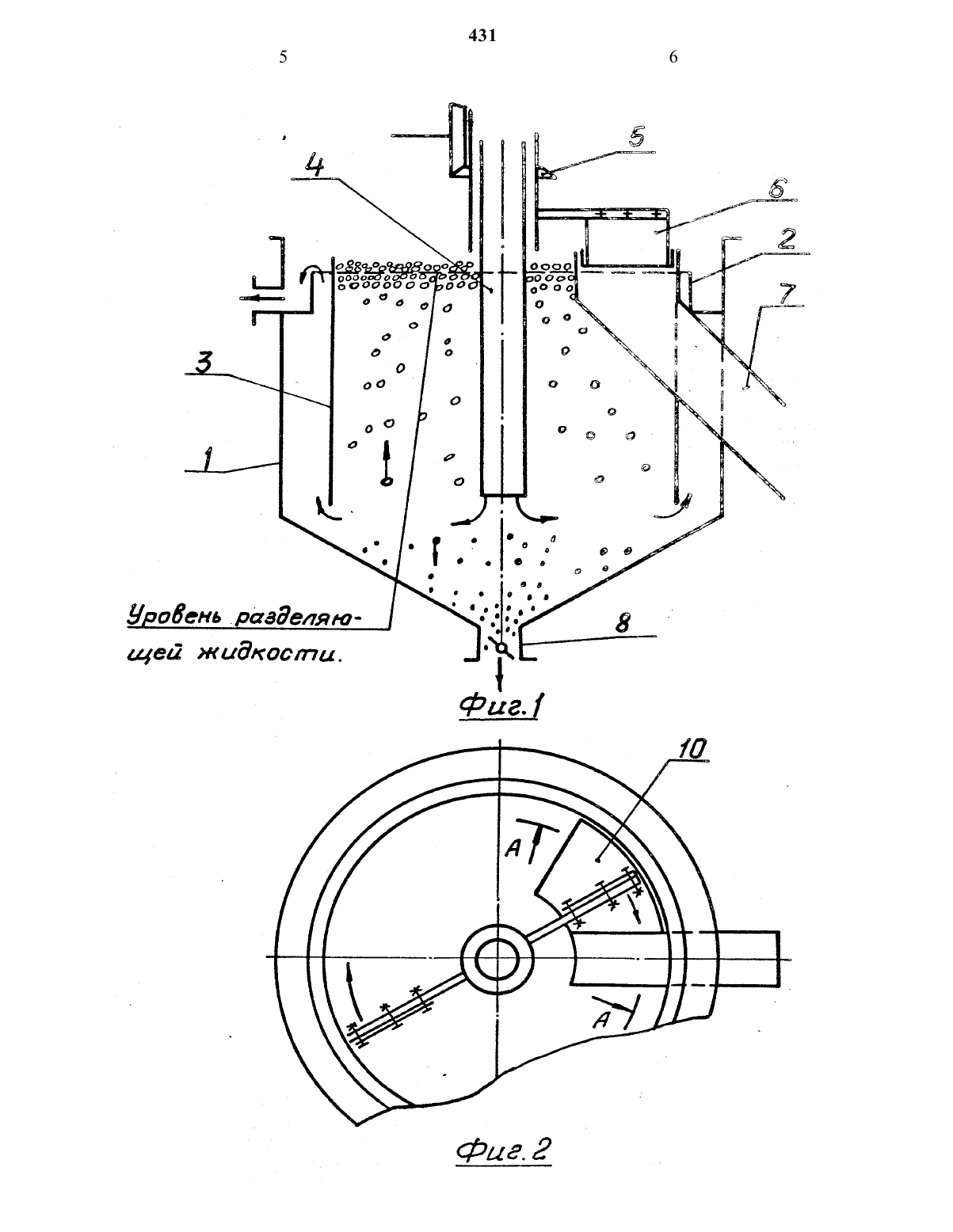

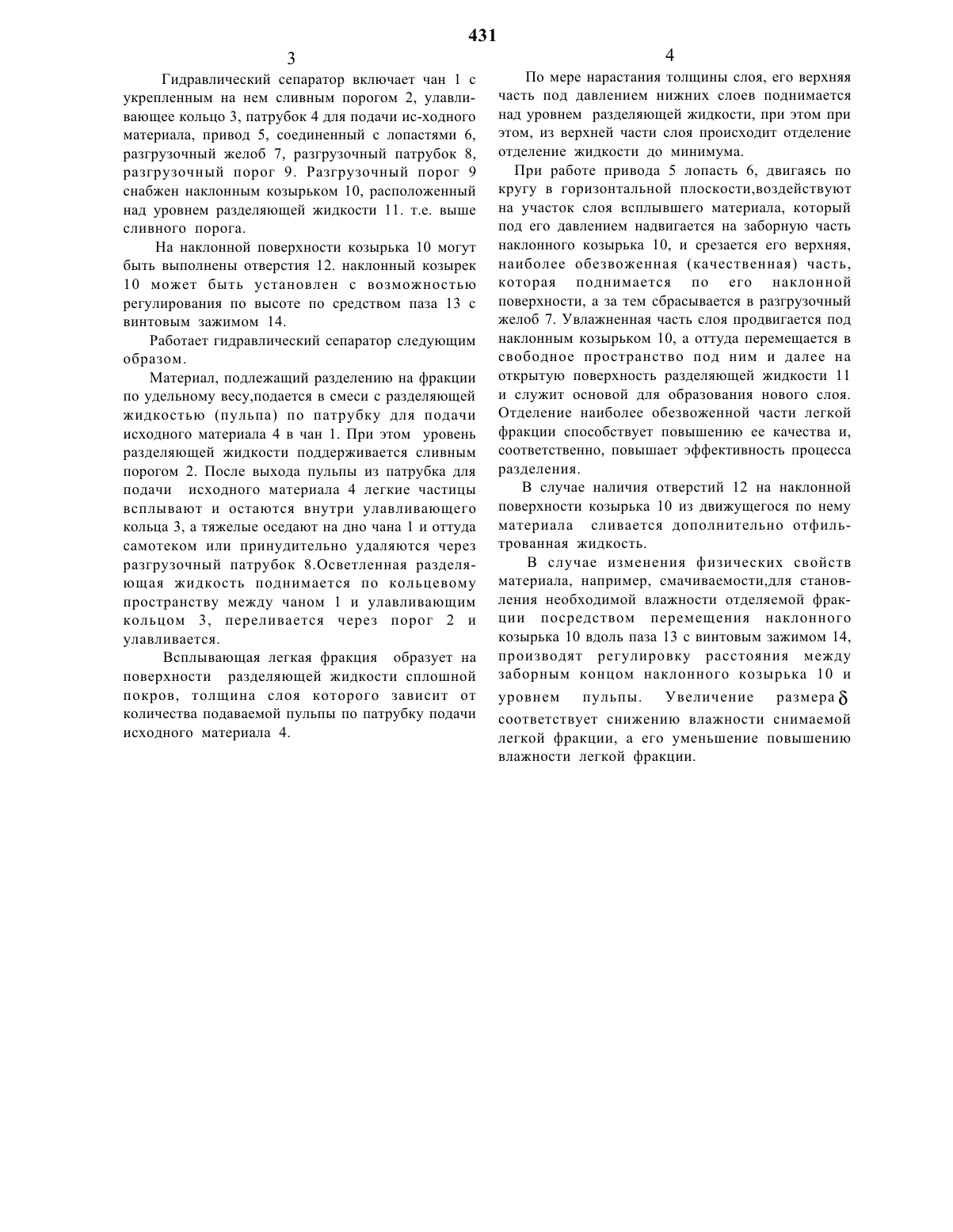

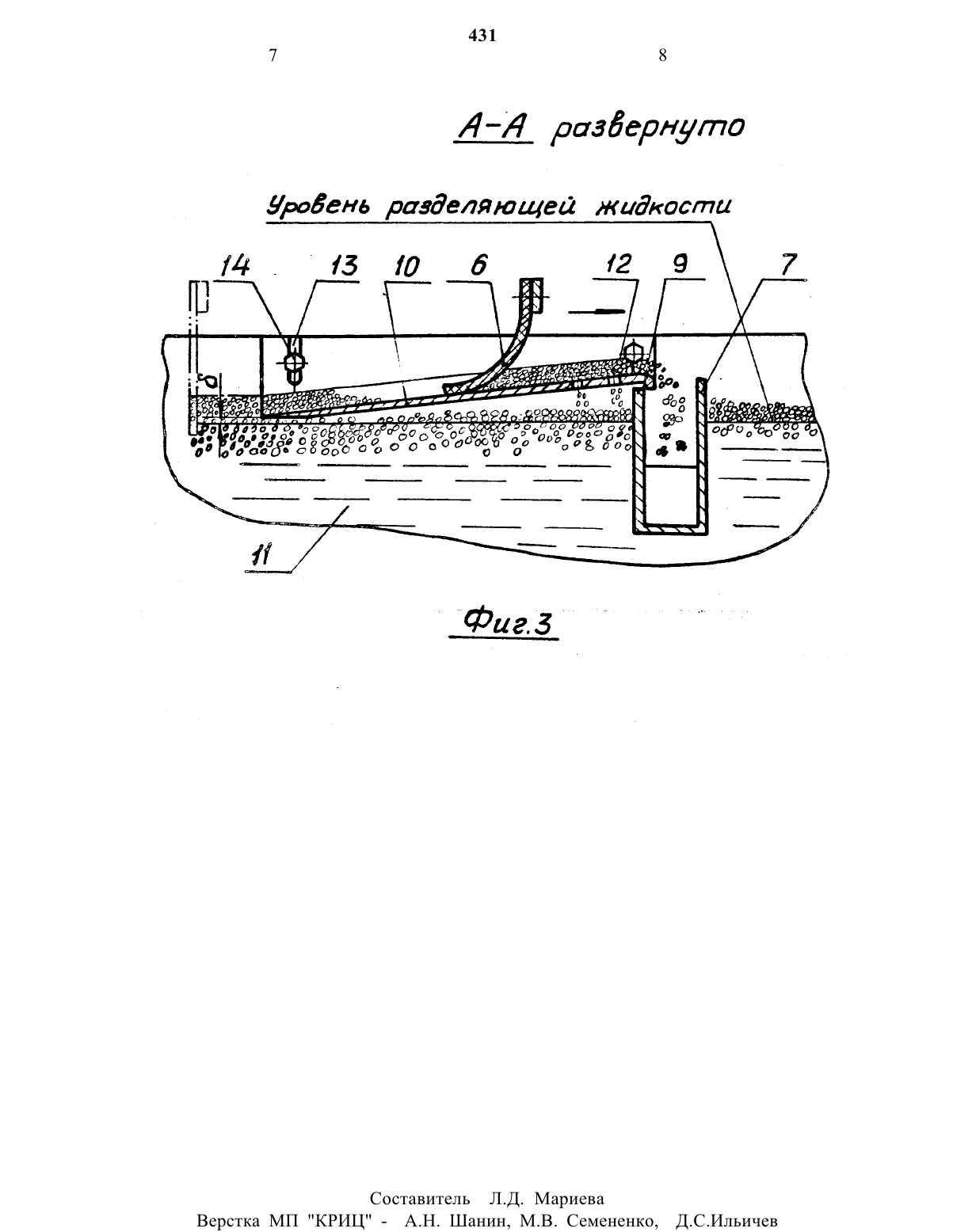

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Восточный научно-исследовательский инсти тут Цветных металлов ВНИИЦветмет(56) Авторское свидетельство СССР М 19567,кл. ВОЗВ 5/70, 1929 г.(54) (57) ГИДРАВЛИЧЕСКИЙ СЕПАРАТОР включающий чан, установленное внутри чана кольцо, расположенные в верхней части чана лопасти с приводом, патрубок для подачи исходного Материала, установленный в верхней части чана по его периферии сливной порог, 2разгрузочный порог и соединенный с разгрузочным порогом разгрузочный желоб, отличающийся тем,что, с Целью повышения эффективности проЦесса разделения за счет снижения влажности легкой фракции, он снабжен соединенным своей верхней кромкой с разгрузочным порогом наклонным козырьком, а разгрузочный порог расположен виде сливного порога.2. Гидравлический сепаратор по п.1,отличающийся тем, что козырек установлен с возможностью регулирования по высоте,.3. Гидравлические сепаратор по и.1,2,отличающийся тем, что на наклонной поверхности козырька выполнены отверстия.Изобретение относится к устройствам для разделения порошкообразных материалов по плотности в жидких средах и может быть использовано при обогащении руд в Цветной металлургии, а также в других отраслях промышленности.Наиболее близким к изобретению является гидравлический сепаратор,включающий чан,установленное внутри чана кольцо, расположенные в верхней части чана лопасти с приводом, патрубок для подачи исходного материала, установленный в верхней части чана сливной порог,разгрузочный порог и соединительный с разгрузочным порогом разгрузочный желоб.(2)В сепараторе уровень разгрузочного порога совпадает с уровнем разделяющей жидкости,лопасть частично подгружена в разделяющую жидкость и разгружает сразу весь слой всплывшего материала, который, как известно, более обезвожен в своей верхней части и увлажнен в нижней и,следовательно каждой порцией материала через разгрузочный порог одновременно перебрасывается некоторая часть разделяющей жидкости,что является причиной повышенной влажностиотделяемого продукта, по этому низкая эффективность устройства из-за необходимости дополнительных затрат на сушку фракции.Цель изобретения - повышение эффективности процесса разделения за счет снижения влажности легкой фракции.Поставленная Цель достигается тем, что гидравлический сепаратор,включающий чан,установленное внутри чана кольцо, расположенные в верхней части чана лопасти с приводом, патрубок для подачи исходного материала, установленный в верхней части чана по его периферии сливной порог,разгрузочный порог и соединительный с разгрузочным порогом разгрузочный желоб,согласно изобретению снабжен соединенным своей верхней кромкой с разгрузочным порогом наклонным козырьком, а разгрузочный порог расположен выше сливного порога. Кроме того козырек установлен с возможностью регулирования по высоте, а на наклонной поверхности козырька выполнены отверстия.На фиг. 1 изображен гидравлический сепаратор,обший вид на фиг. 2-то же вид сверху на фиг.3 - то же разрез А-А на фиг. 2.Гидравлический сепаратор включает чан 1 с укрепленным на Нем сливным порогом 2, улавливающее кольцо 3, патрубок 4 для подачи ис-ходного материала, привод 5, соединенный с лопастями 6,разгрузочный желоб 7, разгрузочный патрубок 8,разгрузочный порог 9. Разгрузочный порог 9 снабжен наклонным козырьком 10, расположенный над уровнем разделяющей жидкости 11. т.е. выше сливного порога.На наклонной поверхности козырька 10 могут быть выполнены отверстия 12. наклонный козырек 10 может быть установлен с возможностью регулирования по высоте по средством паза 13 с винтовым зажимом 14.Работает гидравлический сепаратор следующим образом.Материал, подлежащий разделению на фракции по удельному весу,подается в смеси с разделяющей жидкостью (пульпа) по патрубку для подачи исходного материала 4 в чан 1. При этом уровень разделяющей жидкости поддерживается сливным порогом 2. После выхода пульпы из патрубка для подачи исходного материала 4 легкие частицы всплывают и остаются внутри улавливающего кольца 3, а тяжелые оседают на дно чана 1 и оттуда самотеком или принудительно удаляются через разгрузочный патрубок 8.Осветленная разделяющая жидкость поднимается по кольцевому пространству между чаном 1 и улавливающим кольцом 3, переливается через порог 2 и улавливается.Всплывающая легкая фракция образует на поверхности разделяющей жидкости сплошной покров, толщина слоя которого зависит от количества подаваемой пульпы по патрубку подачи исходного материала 4.По мере нарастания толщины слоя, его верхняя часть под давлением нижних слоев поднимается над уровнем разделяющей жидкости, при этом при этом, из верхней части слоя происходит отделение отделение жидкости до минимума.При работе привода 5 лопасть 6, двигаясь по кругу в горизонтальной плоскости,воздействуют на участок слоя всплывшего материала, который под его давлением надвигается на заборную часть наклонного козырька 10, и срезается его верхняя,наиболее обезвоженная (качественная) часть,которая поднимается по его наклонной поверхности, а за тем сбрасывается в разгрузочный желоб 7. Увлажненная часть слоя продвигается под наклонным козырьком 10, а оттуда перемещается в свободное пространство под ним и далее на открытую поверхность разделяющей жидкости 11 и служит основой для образования нового слоя. Отделение наиболее обезвоженной части легкой фракции способствует повышению ее качества и,соответственно, повышает эффективность процесса разделения.В случае наличия отверстий 12 на наклонной поверхности козырька 10 из движущегося по нему материала сливается дополнительно отфильтрованная жидкость.В случае изменения физических свойств материала, например, смачиваемости,для становления необходимой влажности отделяемой фракции посредством перемещения наклонного козырька 10 вдоль паза 13 с винтовым зажимом 14,производят регулировку расстояния между заборным концом наклонного козырька 10 иразмераб соответствует снижению влажности снимаемой легкой фракции, а его уменьшение повышению влажности легкой фракции.Составитель Л.Д. Мариева Верстка МП КРИЦ - А.Н. Шанин, М.В. Семененко, Д.С.ИлЬИчев
