Гидравлический сепаратор для разделения зернистых материалов

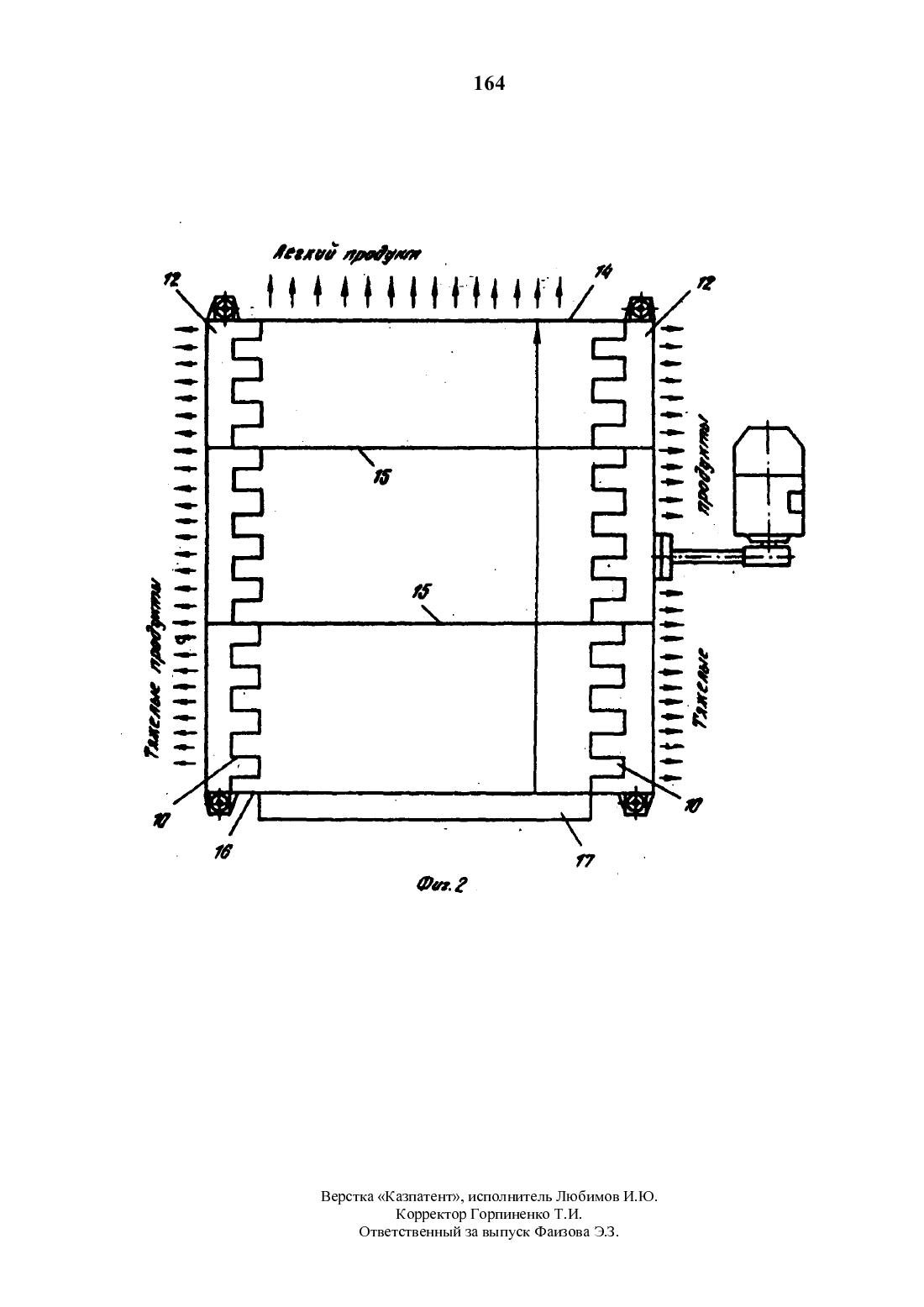

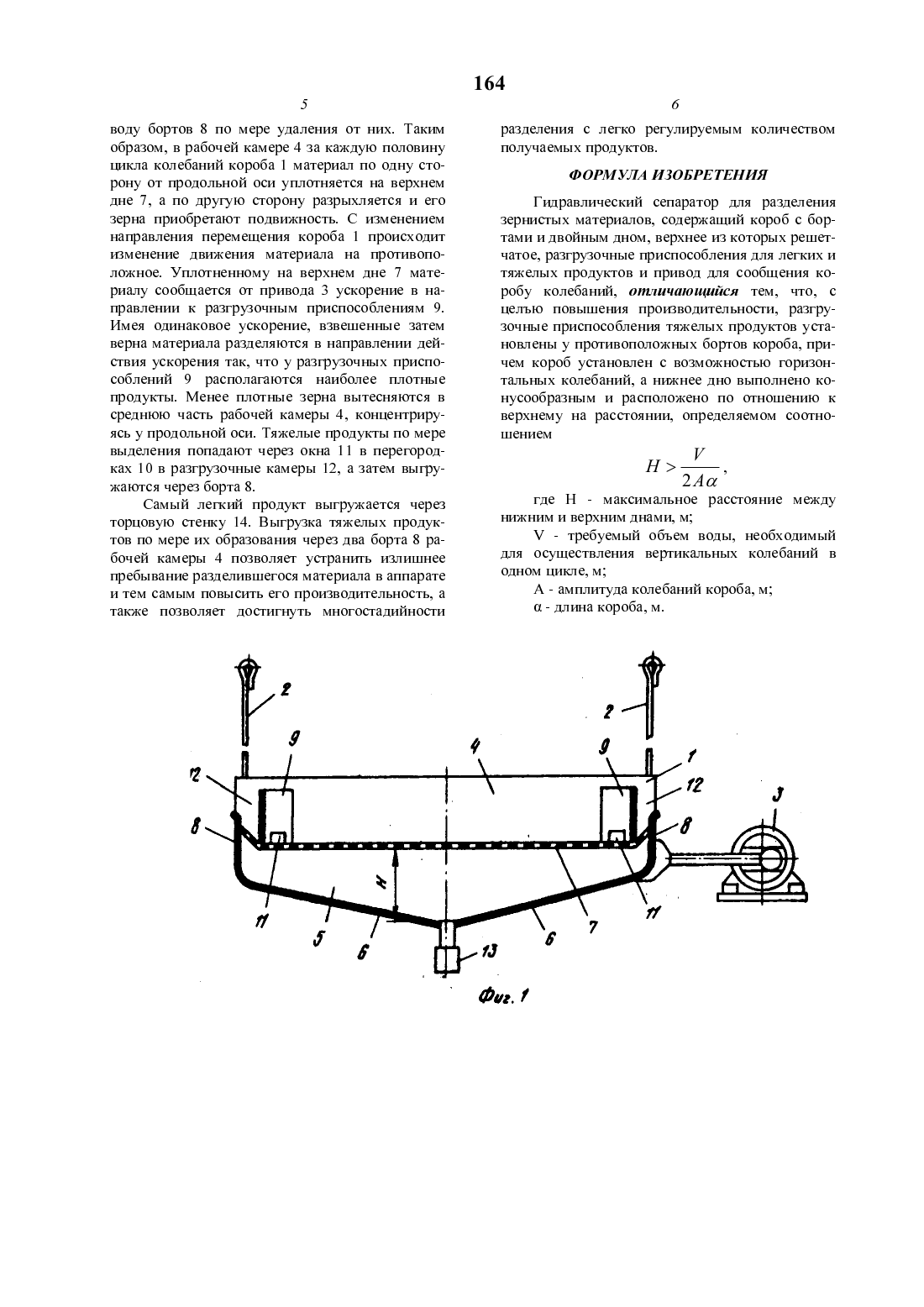

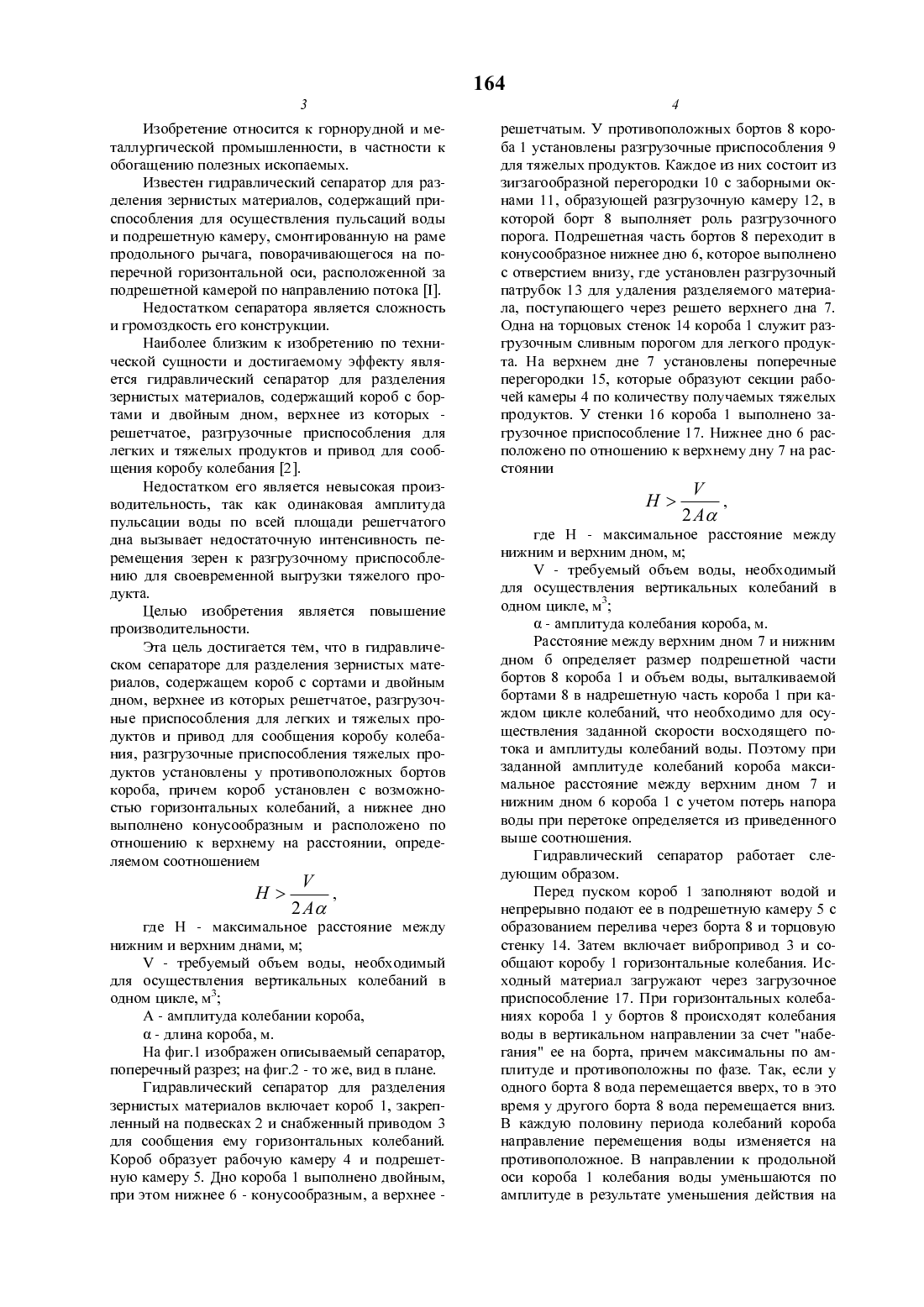

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(71, 73) Украинский исследовательский углехимический институт УХИН и Коллективное межотраслевое предприятие Монтаж-электр(56) Патент Великобритании Не 1054220, кл. В 2 Н, 1967. А. с. СССР Не 515535, кл. В 07 В 1/40,1976(54) ГИДРАВЛИЧЕСКИЙ СЕПАРАТОР ДЛЯ РАЗДЕЛЕНИЯ ЗЕРНИСТЫХ МАТЕРИАЛОВИзвестен гидравлический сепаратор для разделения зернистых материалов, содержащий приспособления для осуществления пульсаций воды и подрещетную камеру, смонтированную на раме продольного рычага, поворачивающегося на поперечной горизонтальной оси, расположенной за подрещетной камерой по направлению потока 1.Недостатком сепаратора является сложность и громоздкость его конструкции.Наиболее близким к изобретению по технической сущности и достигаемому эффекту является гидравлический сепаратор для разделения зернистых материалов, содержащий короб с бортами и двойным дном, верхнее из которых рещетчатое, разгрузочные приспособления для легких и тяжелых продуктов и привод для сообщения коробу колебания 2.Недостатком его является невысокая производительность, так как одинаковая амплитуда пульсации воды по всей площади рещетчатого дна вызывает недостаточную интенсивность перемещения зерен к разгрузочному приспособлению для своевременной выгрузки тяжелого про дукта. Целью изобретения является повыщение производительности.Эта цель достигается тем, что в гидравлическом сепараторе для разделения зернистых материалов, содержащем короб с сортами и двойным дном, верхнее из которых рещетчатое, разгрузочные приспособления для легких и тяжелых продуктов и привод для сообщения коробу колебания, разгрузочные приспособления тяжелых продуктов установлены у противоположных бортов короба, причем короб установлен с возможностью горизонтальных колебаний, а нижнее дно выполнено конусообразным и расположено по отнощению к верхнему на расстоянии, определяемом соотнощениемгде Н - максимальное расстояние между нижним и верхним днами, мУ - требуемый объем воды, необходимый для осуществления вертикальных колебаний в одном цикле, м 3Гидравлический сепаратор для разделения зернистых материалов включает короб 1, закрепленный на подвесках 2 и снабженный приводом 3 для сообщения ему горизонтальных колебаний. Короб образует рабочую камеру 4 и подрещетную камеру 5. Дно короба 1 выполнено двойным,при этом нижнее 6 - конусообразным, а верхнее Нрещетчатым. У противоположных бортов 8 короба 1 установлены разгрузочные приспособления 9 для тяжелых продуктов. Каждое из них состоит из зигзагообразной перегородки 10 с заборными окнами 11, образующей разгрузочную камеру 12, в которой борт 8 выполняет роль разгрузочного порога. Подрещетная часть бортов 8 переходит в конусообразное нижнее дно 6, которое выполнено с отверстием внизу, где установлен разгрузочный патрубок 13 для удаления разделяемого материала, поступающего через рещето верхнего дна 7. Одна на торцовых стенок 14 короба 1 служит разгрузочным сливным порогом для легкого продукта. На верхнем дне 7 установлены поперечные перегородки 15, которые образуют секции рабочей камеры 4 по количеству получаемых тяжелых продуктов. У стенки 16 короба 1 выполнено загрузочное приспособление 17. Нижнее дно 6 расположено по отнощению к верхнему дну 7 на расстояниигде Н - максимальное расстояние между нижним и верхним дном, мУ - требуемый объем воды, необходгпиътй для осуществления вертикальных колебаний в одном цикле, мзРасстояние между верхним дном 7 и нижним дном б определяет размер подрещетной части бортов 8 короба 1 и объем воды, выталкиваемой бортами 8 в надрещетную часть короба 1 при каждом цикле колебаний, что необходимо для осуществления заданной скорости восходящего потока и амплитуды колебаний воды. Поэтому при заданной амплитуде колебаний короба максимальное расстояние между верхним дном 7 и нижним дном 6 короба 1 с учетом потерь напора воды при перетоке определяется из приведенного выще соотнощения.Гидравлический сепаратор работает следующим образом.Перед пуском короб 1 заполняют водой и непрерывно подают ее в подрещетную камеру 5 с образованием перелива через борта 8 и торцовую стенку 14. Затем включает вибропривод 3 и сообщают коробу 1 горизонтальные колебания. Исходный материал загружают через загрузочное приспособление 17. При горизонтальных колебаниях короба 1 у бортов 8 происходят колебания воды в вертикальном направлении за счет набегания ее на борта, причем максимальны по амплитуде и противоположны по фазе. Так, если у одного борта 8 вода перемещается вверх, то в это время у другого борта 8 вода перемещается вниз. В каждую половину периода колебаний короба направление перемещения воды изменяется на противоположное. В направлении к продольной оси короба 1 колебания воды уменьщаются по амплитуде в результате уменьщения действия наводу бортов 8 по мере удаления от них. Таким образом, в рабочей камере 4 за каждую половину цикла колебаний короба 1 материал по одну сторону от продольной оси уплотняется на верхнем дне 7, а по другую сторону разрыхляется и его зерна приобретают подвижность. С изменением направления перемещения короба 1 происходит изменение движения материала на противоположное. Уплотненному на верхнем дне 7 материалу сообщается от привода 3 ускорение в направлении к разгрузочным приспособлениям 9. Имея одинаковое ускорение, взвешенные затем верна материала разделяются в направлении действия ускорения так, что у разгрузочных приспособлений 9 располагаются наиболее плотные продукты. Менее плотные зерна вытесняются в среднюю часть рабочей камеры 4, концентрируясь у продольной оси. Тяжелые продукты по мере выделения попадают через окна 11 в перегородках 10 в разгрузочные камеры 12, а затем выгружаются через борта 8.Самый легкий продукт выгружается через торцовую стенку 14. Выгрузка тяжелых продуктов по мере их образования через два борта 8 рабочей камеры 4 позволяет устранить излишнее пребывание разделившегося материала в аппарате и тем самым повысить его производительность, а также позволяет достигнуть многостадийностиразделения с легко регулируемым количеством получаемых продуктов.Гидравлический сепаратор для разделения зернистых материалов, содержащий короб с бортами и двойным дном, верхнее из которых решетчатое, разгрузочные приспособления для легких и тяжелых продуктов и привод для сообщения коробу колебаний, отличающийся тем, что, с целъю повышения производительности, разгрузочные приспособления тяжелых продуктов установлены у противоположных бортов короба, причем короб установлен с возможностью горизонтальных колебаний, а нижнее дно выполнено конусообразным и расположено по отношению к верхнему на расстоянии, определяемом соотношениемнижним и верхним днами, м У - требуемый объем воды, необходгпиьтй для осуществления вертикальных колебаний в одном Цикле, м А - амплитуда колебаний короба, м а - длина короба, м.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.3.
