Аттракцион

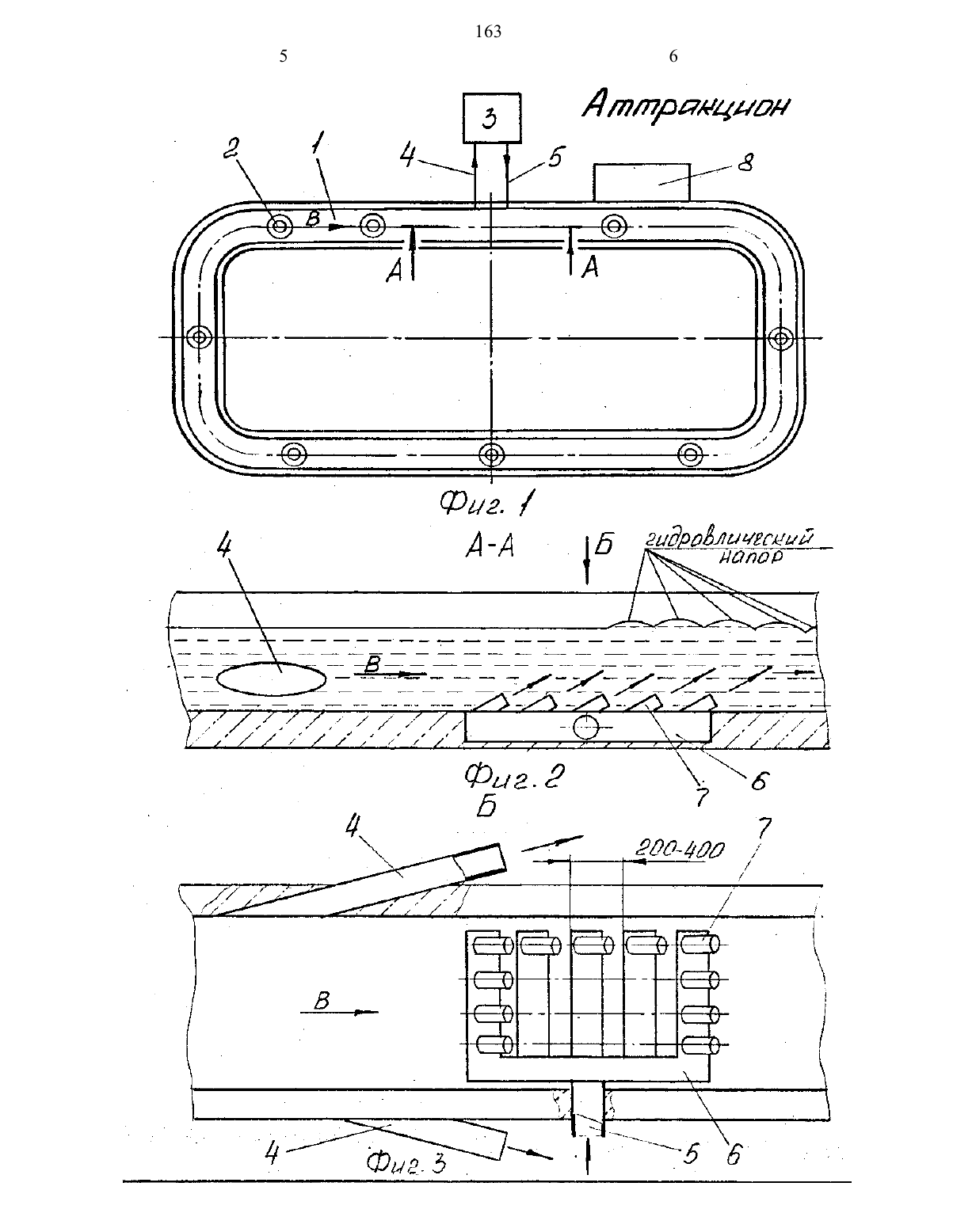

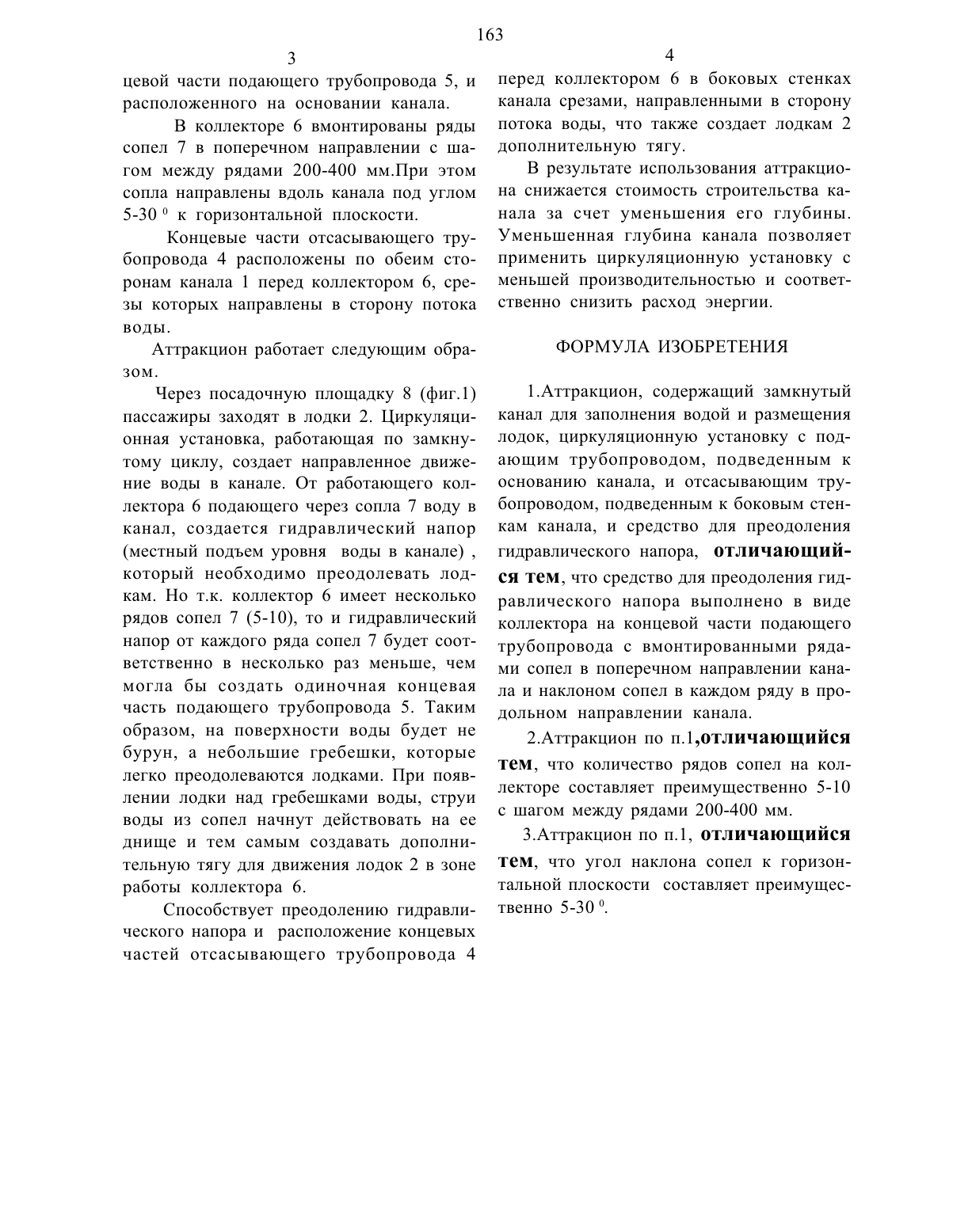

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР Ы 1180024,кл.А 63-3/00,1985 г.(57) Изобретение относится к водным аттракционам. Аттракцион содержит замкнутый канал для заполнения водой и размещения лодок, циркуляционную установку с подающим трубопроводом, подведеннь 1 м к основанию канала, и отсась 1 вающим трубопроводом, подведенным кбоковым стенкам канала, и средство для преодоления гидравлического напора. Средство для преодоления гидравлического напора выполнено в виде коллектора на концевой части подающего трубопровода с вмонтированными рядами сопел в поперечном направлении канала и наклоном сопел в каждом ряду в продольном направлении канала. Количество рядов сопел на коллекторе составляет 5-10 с щагом между рядами 200-400 мм, а угол наклона сопел к горизонтальной плоскости 5-30 О. 3 ил.Технический результат - упрощение конструкции аттракциона за счет уменьшения глубины канала, применения циркуляционной установки, меньшей производительности, снижение установленной мощности на подстанции циркуляционной установки.Достигается это тем, что в аттракционе, содержащем замкнутый канал для заполнения водой и размещения лодок, циркуляционную установку с подающим трубопроводом, подведенным к основанию канала, и отсасывающим трубопроводом,подведенным к боковым стенкам канала, и средство для преодоления гидравлического напора, средство для преодоления гидравлического напора выполнено в виде,коллектора на концевой части подающего трубопровода с вмонтированными ряда ми сопел в поперечном направлении канала и наклоном сопел в каждом ряду в продольном направлении канала. Количество рядов сопел в коллекторе составляет преимущественно 5-10 с щагом между рядами 200-400 мм, а угол наклона сопел к горизонтальной плоскости составляет преимущественно 5-300 .На фиг.1 изображен предлагаемый аттракцион - вид сверху на фиг.2 -разрез АА на фиг.1 на фиг.2 - вид Б на фиг.2.Аттракцион содержит замкнутый канал 1 для заполнения водой и размещения лодок 2 (на фиг.1 показаны лодки круглой формы),циркуляционную установку, состоящую из насоса З, отсасывающего 4 и подающего 5 трубопроводов и средство для преодоления гидравлического напора,выполненное в виде коллектора 6 на кон е 91(11) (о) 21 (61)3 цевой части подающего трубопровода 5, И расположенного на основании канала.В коллекторе 6 вмонтированы ряды сопел 7 в поперечном направлении с шагом между рядами 200-400 мм.При этом сопла направлены вдоль канала под углом 5-30 к горизонтальной плоскости.Концевые части отсасывающего трубопровода 4 расположены по обеим сторонам канала 1 перед коллектором 6, срезы которых направлены в сторону потока воды.Аттракцион работает следующим образом.Через посадочную площадку 8 (фиг.1) пассажиры заходят в лодки 2. Циркуляционная установка, работающая по замкнутому циклу, создает направленное движение воды в канале. От работающего коллектора 6 подающего через сопла 7 воду в канал, создается гидравлический напор(местный подъем уровня воды в канале) ,который необходимо преодолевать лодкам. Но т.к. коллектор 6 имеет несколько рядов сопел 7 (5-10), то и гидравлический напор от каждого ряда сопел 7 будет соответственно в несколько раз меньше, чем могла бы создать одиночная концевая часть подающего трубопровода 5. Таким образом, на поверхности воды будет не бурун, а небольшие гребешки, которые легко преодолеваются лодками. При появлении лодки над гребешками воды, струи воды из сопел начнут действовать на ее днище и тем самым создавать дополнительную тягу для движения лодок 2 в зоне работы коллектора 6.Способствует преодолению гидравлического напора и расположение концевых частей отсасывающего трубопровода 44 перед коллектором 6 в боковых стенках канала срезами, направленными в сторону потока воды, что также создает лодкам 2дополнительную тягу. В результате использования аттракцио на снижается стоимость строительства канала за счет уменьшения его глубины. Уменьшенная глубина канала позволяет применить циркуляционную установку с меньшей производительностью и соответственно снизить расход энергии.1.Аттракцион, содержащий замкнутый канал для заполнения водой и размещения лодок, циркуляционную установку с подающим трубопроводом, подведенным к основанию канала, и отсасывающим трубопроводом, подведенным к боковым стенкам канала, и средство для преодолениягидравлического напора, отличающий ся тем, что средство для преодоления гидравлического напора выполнено в виде коллектора на концевой части подающего трубопровода с вмонтированными рядами сопел в поперечном направлении канала и наклоном сопел в каждом ряду в продольном направлении канала.2.Аттракцион по п.1,0 ТЛИЧаЮЩИЙсЯ ТеМ, что количество рядов сопел на кол лекторе составляет преимущественно 5-10 с шагом между рядами 200-400 мм.3.Аттракцион по п.1, отличающийся ТеМ, что угол наклона сопел к горизон тальной плоскости составляет преимущественно 5-30 .
