Центробежная мельница

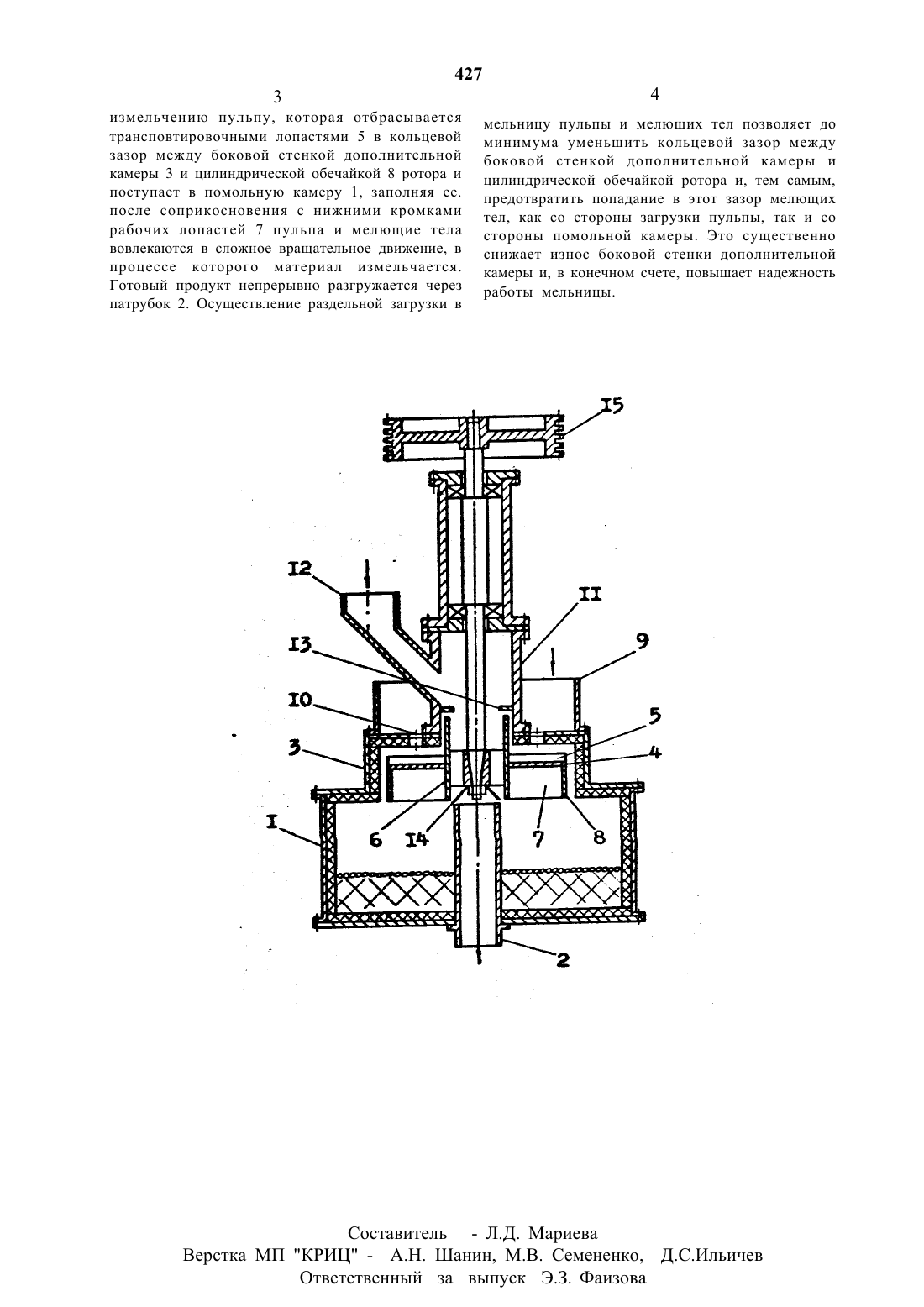

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАНобъединение Промышленной экологии (ГНОПЭ) Казмеханобр(56) Авторское свидетельство Не В 02 С 13/14, 1984. Авторское свидетельство М 1144718, В 02 С 13/14, 1983 - прототип.(54) (57) ЦЕНТРОБЕЖНАЯ МЕЛЬНИЦА, содержащая установленные на валу цилинд рическую помольную камеру с Мелющими телами,примыкающую к помольной камере дополнительную камеру меньшего диаметра, в которой1238789, Изобретение относится к устройствам для тонкого измельчения рудного сырья в горно-рудной промышленности.На Фиг.1 изображен общий вид мельница(вертикальное сечение). Центробежная мельница включает цилиндрическую помольную камеру 1 с введенным через днище центральным разгрузочным патрубком 2, соосно сверху примыкающую к помольной каморе дополнительную камеру 3 меньшего размера,расположенную в последней лопастной ротор 4 в виде несущего диска с транспортировочными лопастями 5 на верхней поверхности,цилиндрический обечайкой 6, рабочими лопастями 7 и цилиндрической обечайкой 8 на нижней поверхности, дополнительный патрубок 9 для загрузки пульпы, выполненный в вид цилиндрической обечайки, расположенной порабочими лопастями, переходный стакан,соединенный с дополнительной камерой,загрузочный и разгрузочный патрубки и привод,отличающаяся тем, что, с целью повышения надежности работы, мельница снабжена дополнительным патрубком для загрузки материала, выполненным в виде цилиндрической обечайки, расположенной по периметру дополнительной камеры, причем дополнительная камера снабжена крышкой с отверстиями,выполненными по периметру переходного стакана,причем вал ротора снабжен цилиндрической обечайкой, к которой в нижней ее части присоединены лопасти, при этом на конце вала смонтирован конический отбойник, а в переходном стакане у основания загрузочного патрубка кольцевая вставка.периметру дополнительной камеры. В крышке 10 дополнительной камеры выполнены отверстия 11,расположенные по периметру переходного стакана 12, соединенного с дополнительной камерой. В переходном стакане у основания загрузочного патрубка 13 выполнена кольцевая вставка 14. На конце вала смонтирован конический отбойник 15. Вал приводится во вращение от привода 16.Мельница работает следующим образом.При вращающемся от привода 16 лопастном роторе 4 в помольную камеру 1 загружают мелящие тела через патрубок 13 и цилиндрическую обечайку 6. При этом кольцевая вставка 14 исключает попадание мелких тел в загрузочный канал пульпы,а конический отбойник 15 предотвращает проскок мелющих тел в разгрузочный патрубок 2.Затем с Помощью дополнительного патрубка 9 через отверстия в крыщке 10 дополнительной камеры 3 в мельницу подают подлежащуюизмельчению пульпу, которая отбрасывается трансповтировочнь 1 ми лопастями 5 в кольцевой зазор между боковой стенкой дополнительной камеры 3 и цилиндрической обечайкой 8 ротора и поступает в помольную камеру 1, заполняя ее. после соприкосновения с нижними кромками рабочих лопастей 7 пульпа и мелющие тела вовлекаются в сложное вращательное движение, в процессе которого материал измельчается. Готовый продукт непрерывно разгружается через патрубок 2. Осуществление раздельной загрузки вСоставитель Верстка МП КРИЦ Ответственный за выпуск ЭЗ. Фаизовамельницу пульпы и мелющих тел позволяет до минимума уменьшить кольцевой зазор между боковой стенкой дополнительной камеры и цилиндрической обечайкой ротора и, тем самым,предотвратить попадание в этот зазор мелющих тел, как со стороны загрузки пульпы, так и со стороны помольной камеры. Это существенно снижает износ боковой стенки дополнительной камеры и, в конечном счете, повышает надежность работы мельницы.
