Трубчатый концентратор

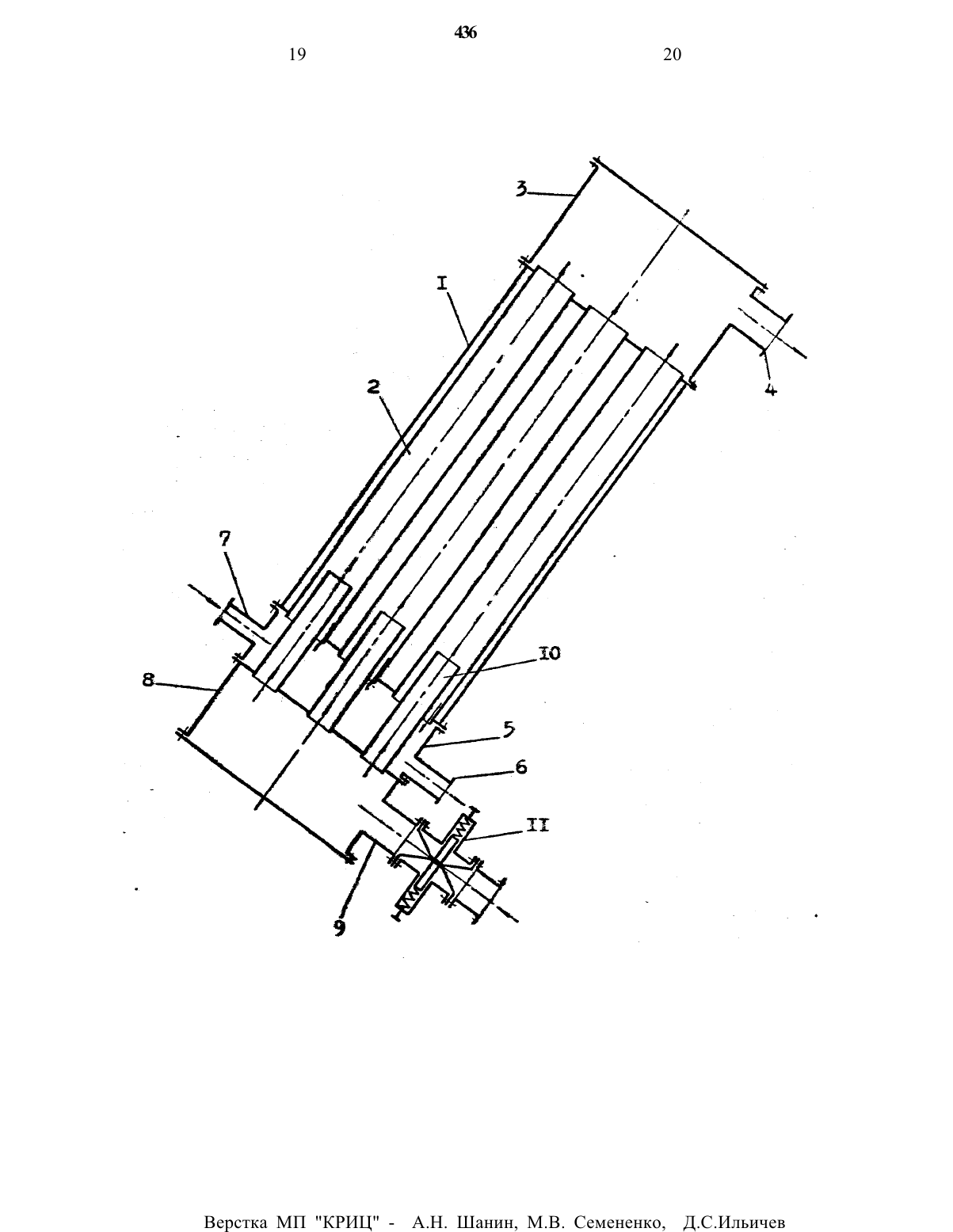

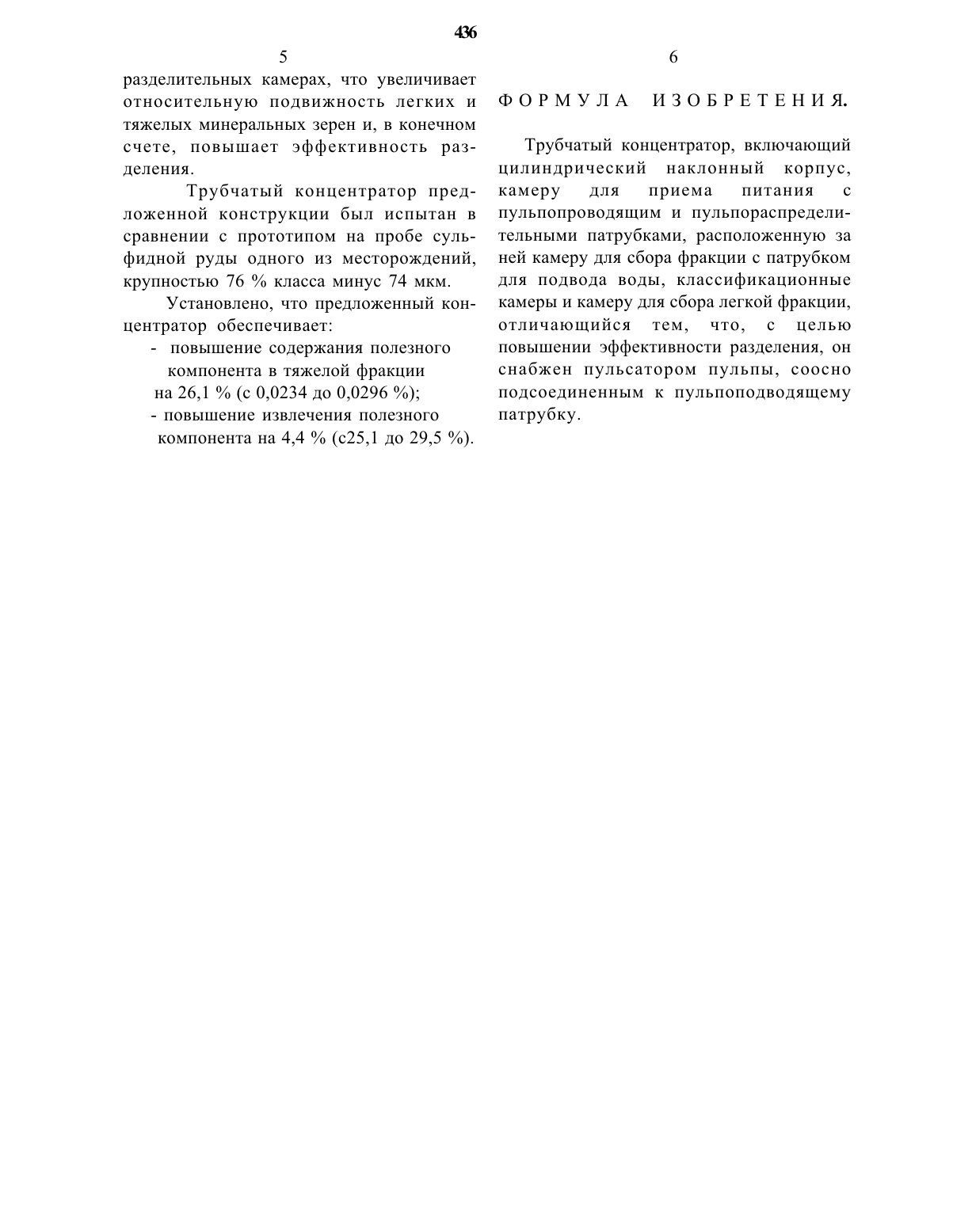

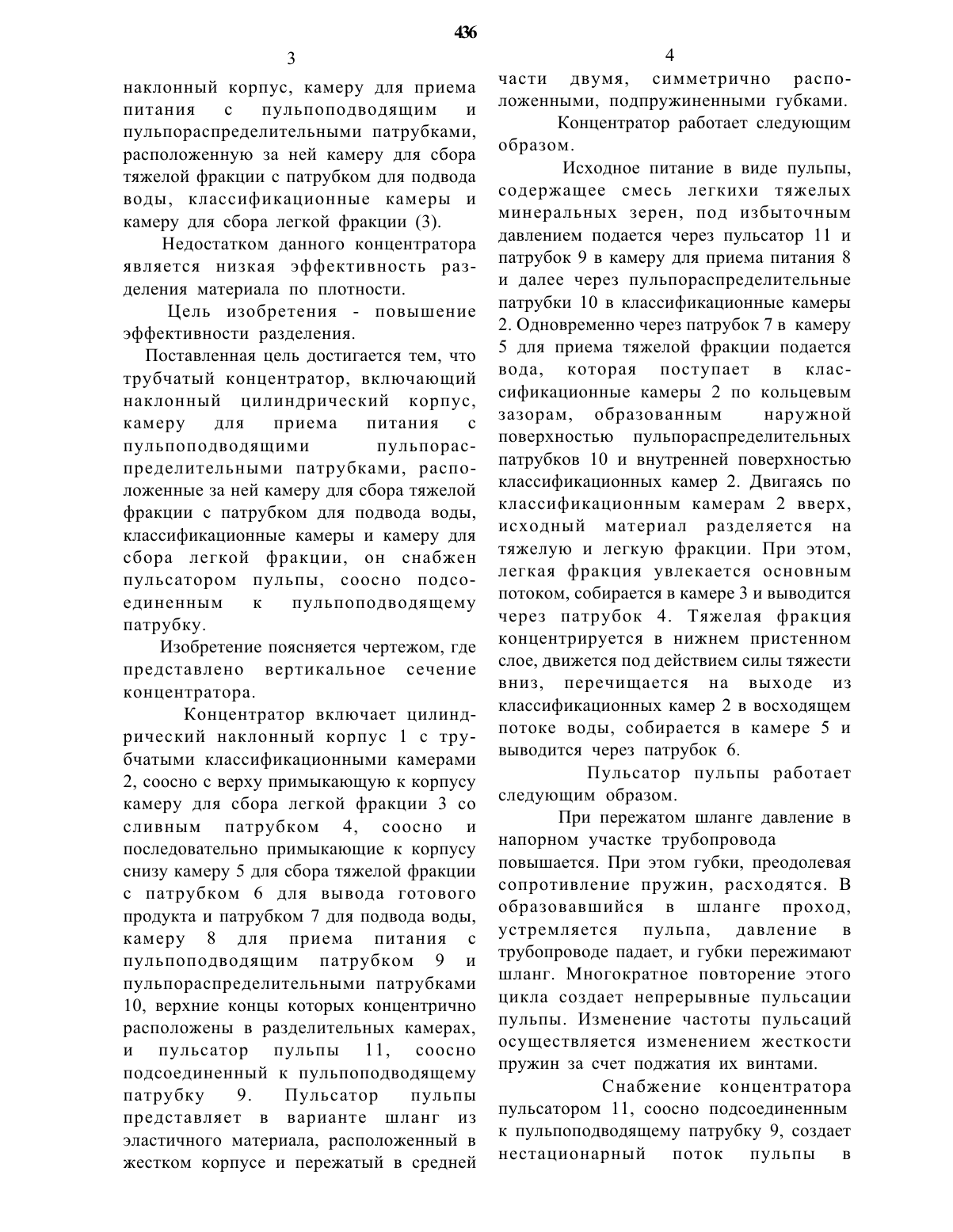

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР М 674758, кл. В 01 В 21/00, 1973 Опуб. 25.07.79 Авторское свидетельство СССР М 422461, кл. В 03 В 3/50 В 03 В 3/34,1972 Опуб. 05.04.74 Авторское свидетельство СССР М 1694225, кл. В 03 В 5/62, 1987 Опуб. 30.11.91для разделения минеральных веществ по плотности в жидкой среде, в частности,рудного сырья в горнорудной промышленности, может найти применение в других отраслях народного хозяйства. Цель изобретения - повышение эффективности разделения. Концентратор включает цилиндрический наклонный корпус,камеру для приема питания с пульпоподводящим и пульпораспределительнь 1 ми патрубками,расположенные за ней камеру для сбора тяжелой фракции с патрубком для подвода воды, классификационные камеры и камеру для сбора легкой фракции. Концентратор снабжен пульсатором пульпы, соосно подсоединенного к пульпоподводящему патрубку.Изобретение относится к устройствам для разделения минеральных веществ по плотности в жидкой среде, в частности,рудного сырья в горнорудной промышленности. Оно может найти применение в цветной и черной металлургии, химической и строительной промышленности, а также в других отраслях народного хозяйства.Известен аппарат для сгущения суспензий, содержащий емкость с наклонными каналами, образованными концентрически расположенными трубками (1).Недостатком данного аппарата является низкая эффективность разделения минеральных веществ по плотности.Известно устройство дли гравитационного обогащения полезных ископаемых, включающее закрытый наклонный желоб с поперечными зигзагообразными перегородками, загрузочное и разгрузочное приспособление (2).Недостатком данного устройства является недостаточное разделение материала по плотности.Известен также трубчатый концентратор, включающий цилиндрическийнаклонный корпус, камеру для приема питания с пульпоподводящим И пульпораспределительнь 1 ми патрубками,расположенную за ней камеру для сбора тяжелой фракции с патрубком для подвода воды, классификационные камеры и камеру для сбора легкой фракции (3).Недостатком данного концентратора является низкая эффективность разделения материала по плотности.Поставленная цель достигается тем, что трубчатый концентратор, включающий наклонный цилиндрический корпус,камеру для приема питания с пульпоподводящими пульпораспределительными патрубками, расположенные за ней камеру для сбора тяжелой фракции с патрубком для подвода воды,классификационные камеры и камеру для сбора легкой фракции, он снабжен пульсатором пульпы, соосно подсоединеннь 1 м к пульпоподводящемуИзобретение поясняется чертежом, где представлено вертикальное сечение концентратора.Концентратор включает цилиндрический наклонный корпус 1 с трубчатыми классификационными камерами 2, соосно с верху примыкающую к корпусу камеру для сбора легкой фракции 3 со сливным патрубком 4, соосно и последовательно примыкающие к корпусу снизу камеру 5 для сбора тяжелой фракции с патрубком 6 для вывода готового продукта и патрубком 7 для подвода воды,камеру 8 для приема питания с пульпоподводящим патрубком 9 и пульпораспределительными патрубками 10, верхние концы которых концентрично расположены в разделительных камерах,и пульсатор пульпы 11, соосно подсоединенный к пульпоподводящему патрубку 9. Пульсатор пульпы представляет в варианте щланг из эластичного материала, расположенный в жестком корпусе и пережатый в среднейКонцентратор работает следующим образом.Исходное питание в виде пульпы,содержащее смесь легкихи тяжелых минеральных зерен, под избыточным давлением подается через пульсатор 11 и патрубок 9 в камеру для приема питания 8 и далее через пульпораспределительные патрубки 10 в классификационные камеры 2. Одновременно через патрубок 7 в камеру 5 для приема тяжелой фракции подается вода, которая поступает в классификационные камеры 2 по кольцевым зазорам, образованным наружной поверхностью пульпораспределительных патрубков 10 и внутренней поверхностью классификационных камер 2. Двигаясь по классификационным камерам 2 вверх,исходный материал разделяется на тяжелую и легкую фракции. При этом,легкая фракция увлекается основным потоком, собирается в камере 3 и выводится через патрубок 4. Тяжелая фракция концентрируется в нижнем пристенном слое, движется под действием силы тяжести вниз, перечищается на выходе из классификационных камер 2 в восходящем потоке воды, собирается в камере 5 и выводится через патрубок 6.Пульсатор пульпы работает следующим образом.При пережатом шланге давление в напорном участке трубопровода повышается. При этом губки, преодолевая сопротивление пружин, расходятся. В образовавшийся в шланге проход,устремляется пульпа, давление в трубопроводе падает, и губки пережимают щланг. Многократное повторение этого цикла создает непрерывные пульсации пульпы. Изменение частоты пульсаций осуществляется изменением жесткости пружин за счет поджатия их винтами.Снабжение концентратора пульсатором 11, соосно подсоединенным к пульпоподводящему патрубку 9, создает нестационарный поток пульпы вразделительных камерах, что увеличивает относительную подвижность легких и тяжелых минеральных зерен и, в конечном счете, повышает эффективность разделения.Трубчатый концентратор предложенной конструкции был испытан в сравнении с прототипом на пробе сульфидной руды одного из месторождений,крупностью 76 класса минус 74 мкм.Установлено, что предложенный концентратор обеспечивает- повышение содержания полезного компонента в тяжелой фракции на 26,1 (с 0,0234 до 0,0296 )- повышение извлечения полезного компонента на 4,4 (с 25,1 до 29,5 ).Трубчатый концентратор, включающий цилиндрический наклонный корпус,камеру для приема питания с пульпопроводяшим и пульпораспределительными патрубками, расположенную за ней камеру для сбора фракции с патрубком для подвода воды, классификационные камеры и камеру для сбора легкой фракции,отличающийся тем, что, с целью повышении эффективности разделения, он снабжен пульсатором пульпы, соосно подсоединенным к пульпоподводящему патрубку.Верстка МП КРИЦ - А.Н. Шанин, М.В. Семененко, Д.С.ИлЬИчев
