Полевой ороситель

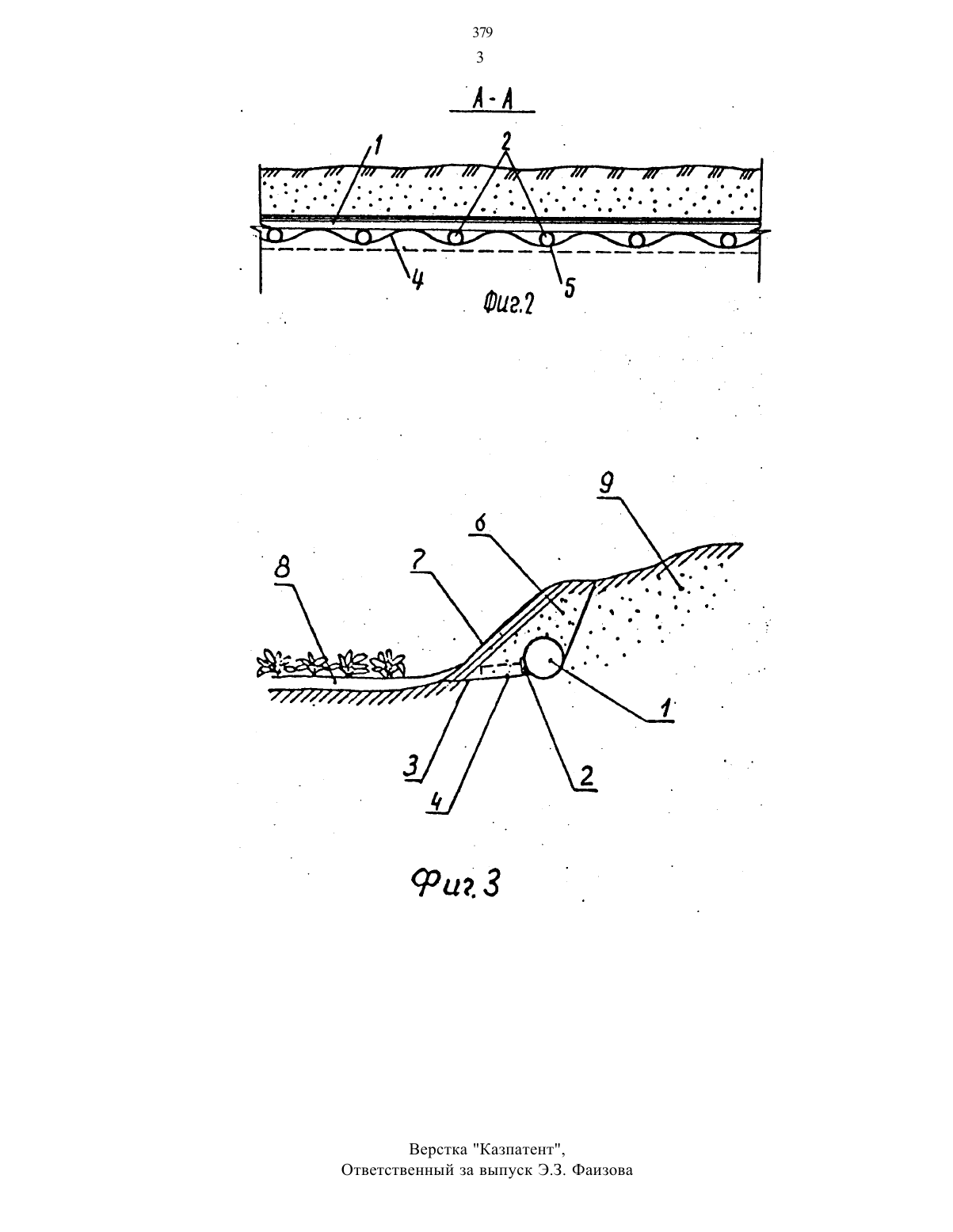

(73) Научно-п роизводственное объединение Алмалы .(56) Авторское свидетельство СССР ЬЬ 1130267. кл. А 01 О 25/02. 1983.Авторское свидетельство СССР М 1400554. кл. А 01 6 25/06. 1985.(57) Назначение проведение поливов по боа раздам с повышением эксплуатационнойнадежности. Сущность трубопровод 1 с вы пускными патрубками 2 снабжен экраном 4 с впадинами 5. сопряженными с бороздами 8. При проведении полива вода из патрубков 2 поступает во впадины 5 экрана 4 и затем в борозды В. при этом исключается поступление пульпы в трубопровод после прекращения полива. 3 илИзобретение относится к сельскому козяйству. а конкретно к поливной технике самотечного полива.Известны полевые оросители в видеглубокого или жесткого трубопровода с во довыпускными отверстиями против каждой борозды. уложенного на поверхность почвы. С целью предохранения его от повреждения почвообрабатывающими орудиями. после каждого полива трубопровод путем свертывания или волочения убирают. а перед следующим поливом вновь расстилают. Однако раскладка и уборка-трубопровода требует значительных затрат труда и приводит к преждевременному из носу его.Ближайшим решением по технической сущности и достигаемому эффекту является поливное устройство. содержащее подземный трубопровод с водовыпускными патрубками для подачи воды в борозды через воронки размыва.Недостатком прототипа является ТО. ЧТОПОСЛЕ ОКОНЧЗНИЯ ОЧЕРЕДНОГО ПОЛИВЗ. ПВОхождения дождя или таяния снега. вода из воронок размыва по патрубкам в обратном направлении будет поступать в трубопровод. Так как транспортирующая способность вниз направленного потока (от поверхности земли до устья патрубка) выражена более сильно. чем направленного вверх (от устья патрубка в полость трубы). то следует опасаться. что патрубки быстро забьются наносами.Цель изобретения повышение эксплуатационной надежности и расширение функциональных возможностей при поливе склонных земель.Поставленная цель достигается тем. что полевой ороситель. включающий подземный трубопровод с водовыпускными патрубками для подачи воды в борозды. уложенными с положительным уклоном. со ВМВЩОНС ВСТОСТВОНННМ ИЛИ ИСКУССТВСНННМвозвышением местности. обеспечивающим ПОВЫШЗНИВ ОТМЕТОК дна ПОДЗВМНОГО трубопровода над отметками дна борозд. находящихся против него. ороситель снабжен уложенным с однозначным уклоном под вы пускными патрубками экраном волнистойформы. при атом патрубки расположены во впадинах экрана. который имеетдлину, пре ВНШЭЮЩУЮ ДЛИНУ ВОДОВНПУСКНЫХ ПЗТРУО КОЕ. АНовым является то. что ороситель снаб у ЖОН УЛОЖОННЫМ С ОДНОЗНЗЧНЫМ УКЛОНОН ПОДводовыпускными патрубками экраном волнистой формы. при этом патрубки расположены во впадинахгэкрана. который имеет длину. превышающую длину водовыпусхных патрубков.На фиг. 1 показан полевой. ороситель. поперечный разрез. на фиг. 2 то же. про дольный разрез на фиг. 3 то же. совмещенный с дорожной насыпью 9. Он включает трубопровод 1 с водовыпускнымипатрубками 2. уложенный на подошву 3 ус тупа в грунте возвышенности. Подошва имеет поперечный уклон. однозначный по направлению с уклоном местности. На прилегающей к трубопроводу части подошвы 3 размещен волнистый водонепроницаемый экран 4 с впадинами 5 под патрубками. Трубопровод 1 укрыт защитной грунтовой подушкой 6. внешний откос 7 которой выполнен С УКПОНОМ. ОДНОЗНЗЧНЫМ С УКЛОщим образом. Вода из транспортирующего трубопро вода поступает в трубопровод 1 полевогооросителя и через водовыпускные патрубки 2 проникает в почву. Область контакта по ЧВН С ВОДОНЗПРОНИЦЭЭМНМ ЭКОЗНОМ ОКЗЗН ВЗВТ меньшее ПО СРЗВНЗНИЮ С ОСТЗЛЬНОЙмассой грунта сопротивление передвижению воды. ввидучего здесь образуется ее основной ток. впадины 5 волнистого экрана 4 собирают зтот ток в единую струюи по уклону подошвы З направляют в борозды 8. Обратное движение воды и таким образом засорение патрубков исключено.Полевой ороситель. включающий подземный трубопровод с водовыпускными патрубками для подачи воды в борозды. уло.кенными С ПОЛОЖИТЕЛЬНЫМИ УКЛОНОМ. отличающийсятемжтцсцелью повышения ЭКСПЛУВТЗЦИОННОЙ НЗДЕЖНОСТИ при поливе склоновых земель. ороситель снабжен уложенным ПОДВОДОВЫПУСКНЫМИ патрубками с однозначным уклоном акраном волнистой формы. при этом патрубки расположены во впадинах экрана. который имеет длину. превышающую их длину.
