Устройство для обрезки кустарников

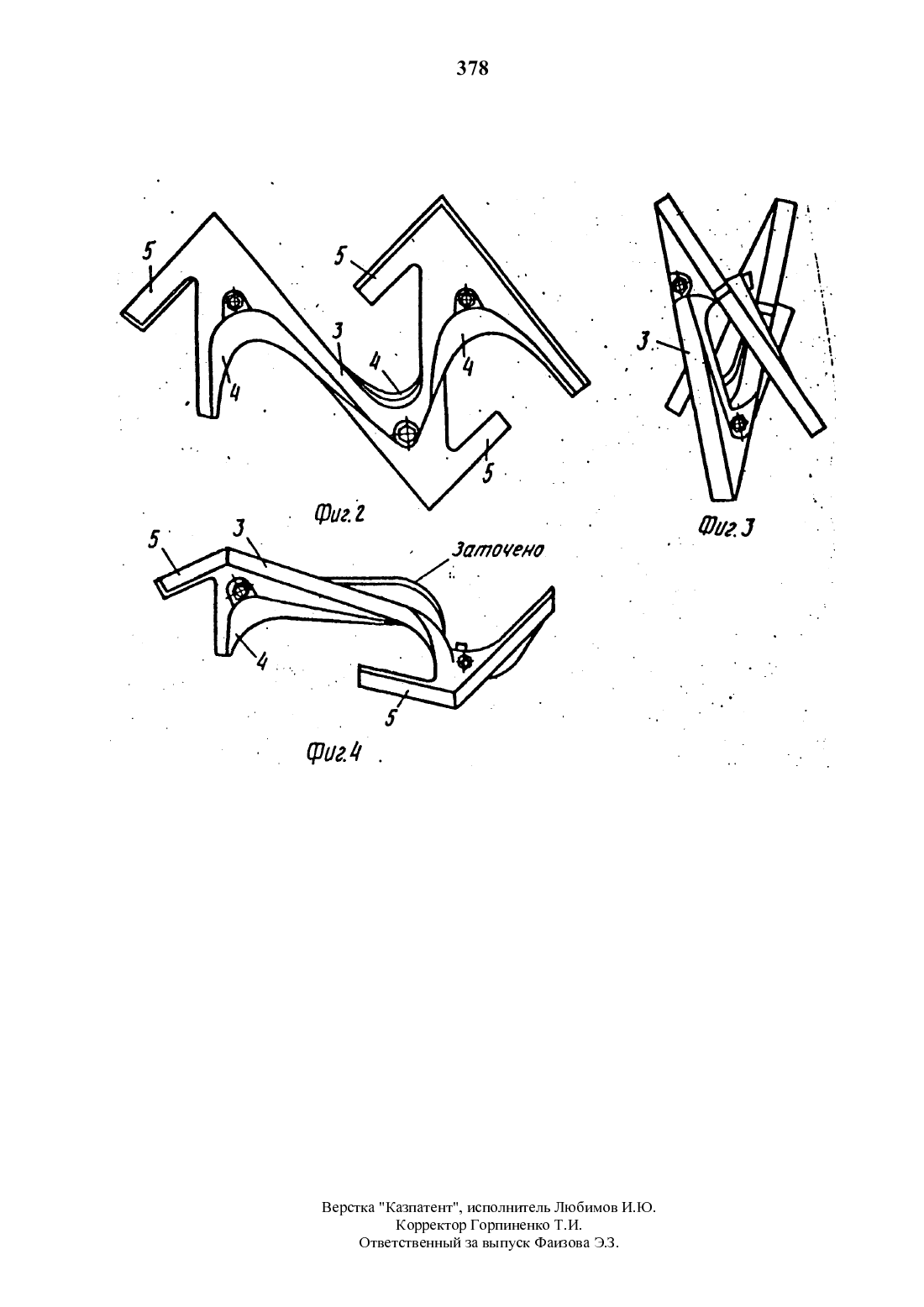

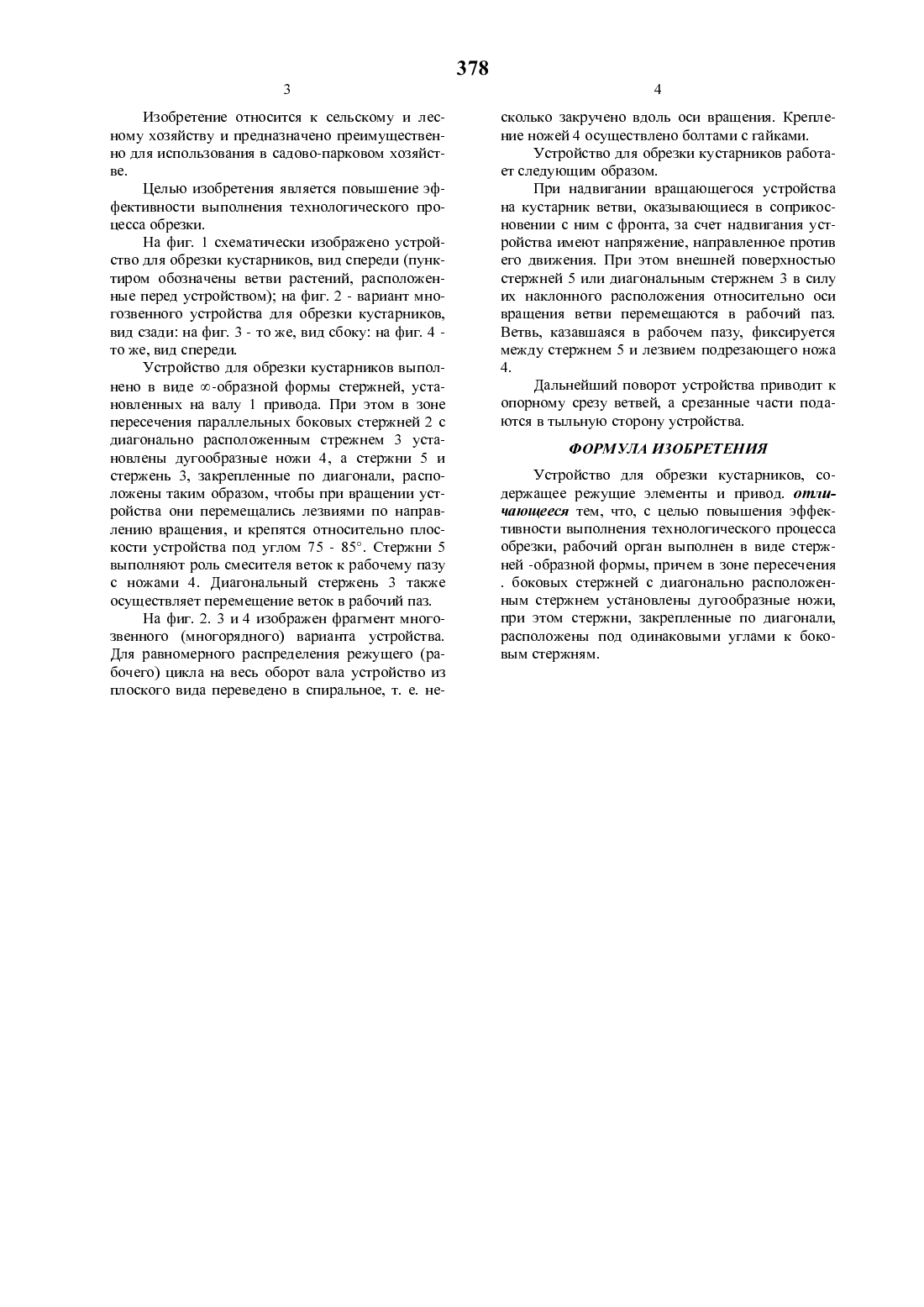

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) УСТРОЙСТВО ДЛЯ ОБРЕЗКИ КУСТАРНИКОВ57) Изобретение относится к сельскому и лесному хозяйству и предназначено для использования в садово-парковом хозяйстве. Целью изобретения является повышение эффективности выполнения технологического процесса обрезки.Устройство для обрезки кустарников выполнено в виде стержней оо-образной формы. установленных на валу 1 привода. В зоне пересечения боковых стержней 2 с диагонально расположенным стержнем 3 установлены дугообразные ножи 4. Стержни 5 и стержень 3, закрепленные по диагонали, расположены под одинаковыми углами к стержням 2. При подвигании вращающегося устройства на кустарнике ветви перемещаются в рабочий паз с ножами 4. При дальнейщем повороте устройства осуществляется опорный срез ветвей.Изобретение относится к сельскому и лесному хозяйству и предназначено преимущественно для использования в садово-парковом хозяйстве.Целью изобретения является повышение эффективности выполнения технологического процесса обрезки.На фиг. 1 схематически изображено устройство для обрезки кустарников, вид спереди (пунктиром обозначены ветви растений, расположенные перед устройством) на фиг. 2 - вариант многозвенного устройства для обрезки кустарников,вид сзади на фиг. 3 - то же, вид сбоку на фиг. 4 то же, вид спереди.Устройство для обрезки кустарников выполнено в виде оо-образной формы стержней, установленных на валу 1 привода. При этом в зоне пересечения параллельных боковых стержней 2 с диагонально расположенным стрежнем 3 установлены дугообразные ножи 4, а стержни 5 и стержень 3, закрепленные по диагонали, расположены таким образом, чтобы при вращении устройства они перемещались лезвиями по направлению вращения, и крепятся относительно плоскости устройства под углом 75 - 85. Стержни 5 выполняют роль смесителя веток к рабочему пазу с ножами 4. Диагональный стержень 3 также осуществляет перемещение веток в рабочий паз.На фиг. 2. 3 и 4 изображен фрагмент многозвенного (многорядного) варианта устройства. Для равномерного распределения режущего (рабочего) Цикла на весь оборот вала устройство из плоского вида переведено в спиральное, т. е. не 378сколько закручено вдоль оси вращения. Крепление ножей 4 осуществлено болтами с гайками.Устройство для обрезки кустарников работает следующим образом.При надвигании вращающегося устройства на кустарник ветви, оказывающиеся в соприкосновении с нгпи с фронта, за счет надвигания устройства имеют напряжение, направленное против его движения. При этом внещней поверхностью стержней 5 или диагональным стержнем 3 в силу их наклонного расположения относительно оси вращения ветви перемещаются в рабочий паз. Ветвь, казавщаяся в рабочем пазу, фиксируется между стержнем 5 и лезвием подрезающего ножа 4.Дальнейщий поворот устройства приводит к опорному срезу ветвей, а срезанные части подаются в тыльную сторону устройства.Устройство для обрезки кустарников, содержащее режущие элементы и привод. отличающееся тем, что, с Целью повыщения эффективности выполнения технологического процесса обрезки, рабочий орган выполнен в виде стержней -образной формы, причем в зоне пересечения. боковых стержней с диагонально расположенным стержнем установлены дугообразные ножи,при этом стержни, закрепленные по диагонали,расположены под одинаковыми углами к боковым стержням.Верстка Ка 3 патент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.3.
