Номер патента: 380

Опубликовано: 15.03.1994

Автор: Арст Виктор Хейнрихович

Скачать PDF файл.

Формула / Реферат

Изобретение относится к сельскому хозяйству, в частности к средствам водораспределения оросительных систем. Цель изобретения - расширение функциональных возможностей при применении устройства в районах с расчлененным рельефом. Переключатель потока жидкости включает 1...3 блока с параллельными задвижками 7 с отверстием в верхней части. На крышке 1 каждого блока установлены параллельно две пластины 2 с замкнутым желобом на противостоящих сторонах и с отверстием в центре для общего вала 3. Между пластинами размещено два диска 5 с радиальным вырезом 6, жестко насаженных на вал 3, с возможностью перестановки для получения между радиальными вырезами 6 дисков 5 на смежных задвижках угла 12 120 или 180 градусов. Между дисками расположена верхняя часть задвижки 7 с отверстием 8. в отверстие и радиальные вырезы дисков 5 вставлен палец 9 своими торцами опирающийся в замкнутый желоб пластин 2. Вал 3, сопряженный кинематически посредством зубчатого колеса 10 и храпового механизма 11 с зубчатой рейкой 12 гидропривода, при каждом рабочем такте последнего поворачивает диски на 120 или 180 градусов, перемещая пальцы вдоль замкнутого желоба и таким образом последовательно открывая и закрывая задвижки. Желоб пластин 2 имеет два прямолинейных участка длиной, равной сумме диаметров вала 3 и выходного отверстия, перекрываемого задвижкой 7, и два выгнутых от центра симметричных участка в секторе с углом 120 . Отверстие верхней части задвижки 7 имеет два выгнутых участка, кривизна которых соответствует кривизне выгнутых участков желобов пластин 2, к два прямолинейных участка длиной, равной диаметру вала 3. При повороте приводного вала 3 на 120 градусов и его взаимодействии с тремя блоками переключения потока предложенное устройство позволяет производить поочередное открытие и закрытие задвижек каждого из блоков, используя для этого один командный приводной механизм.

Текст

Смотреть все

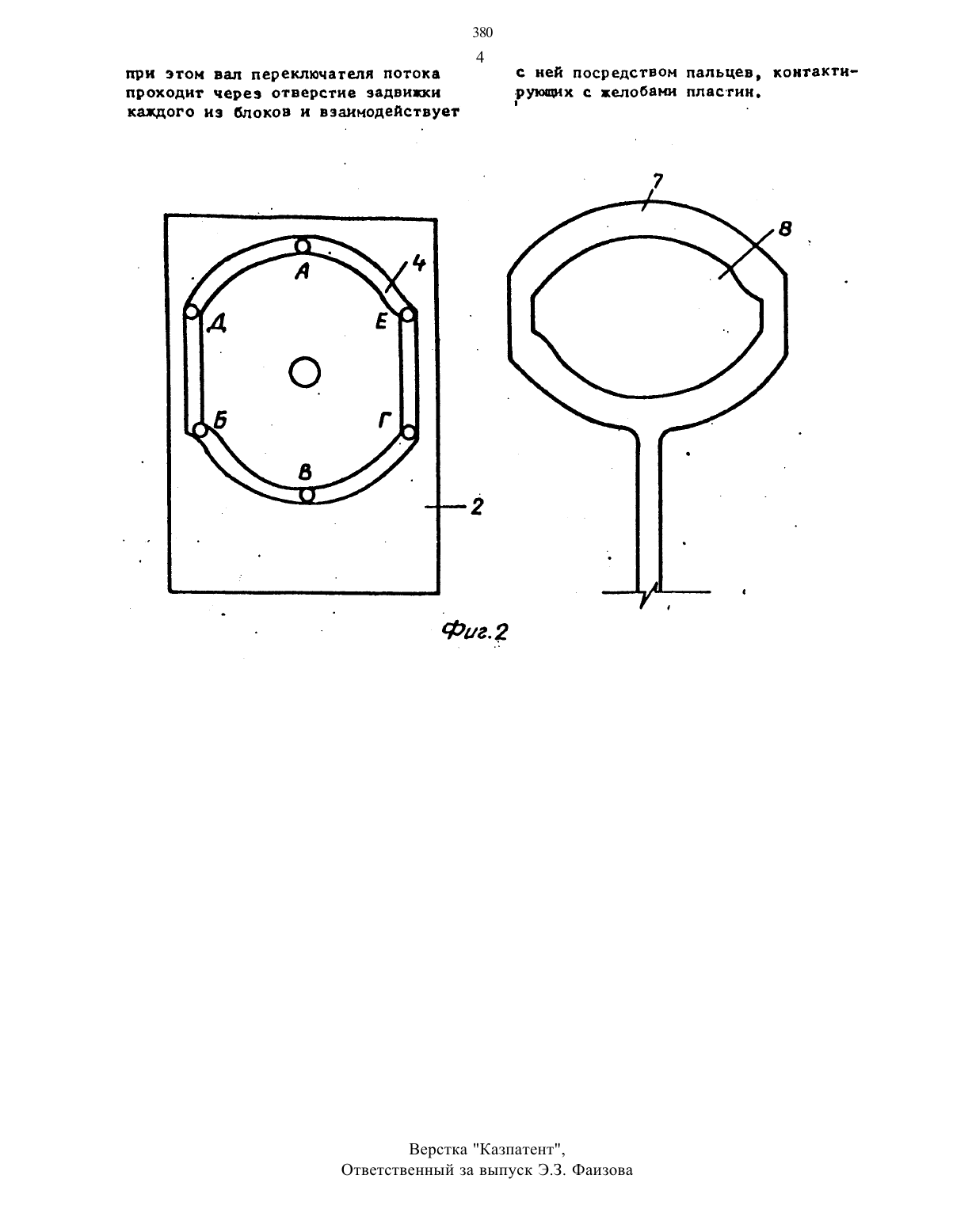

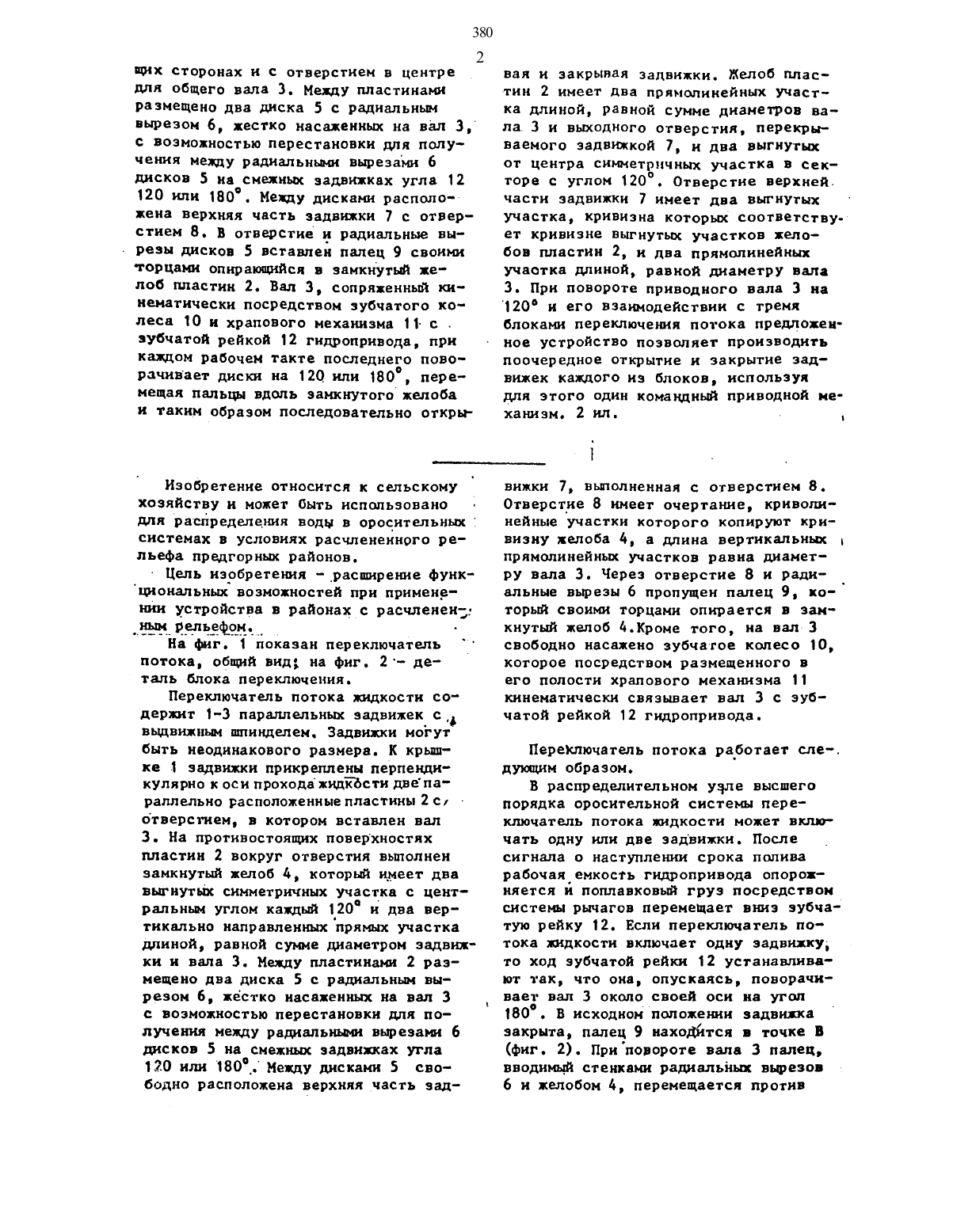

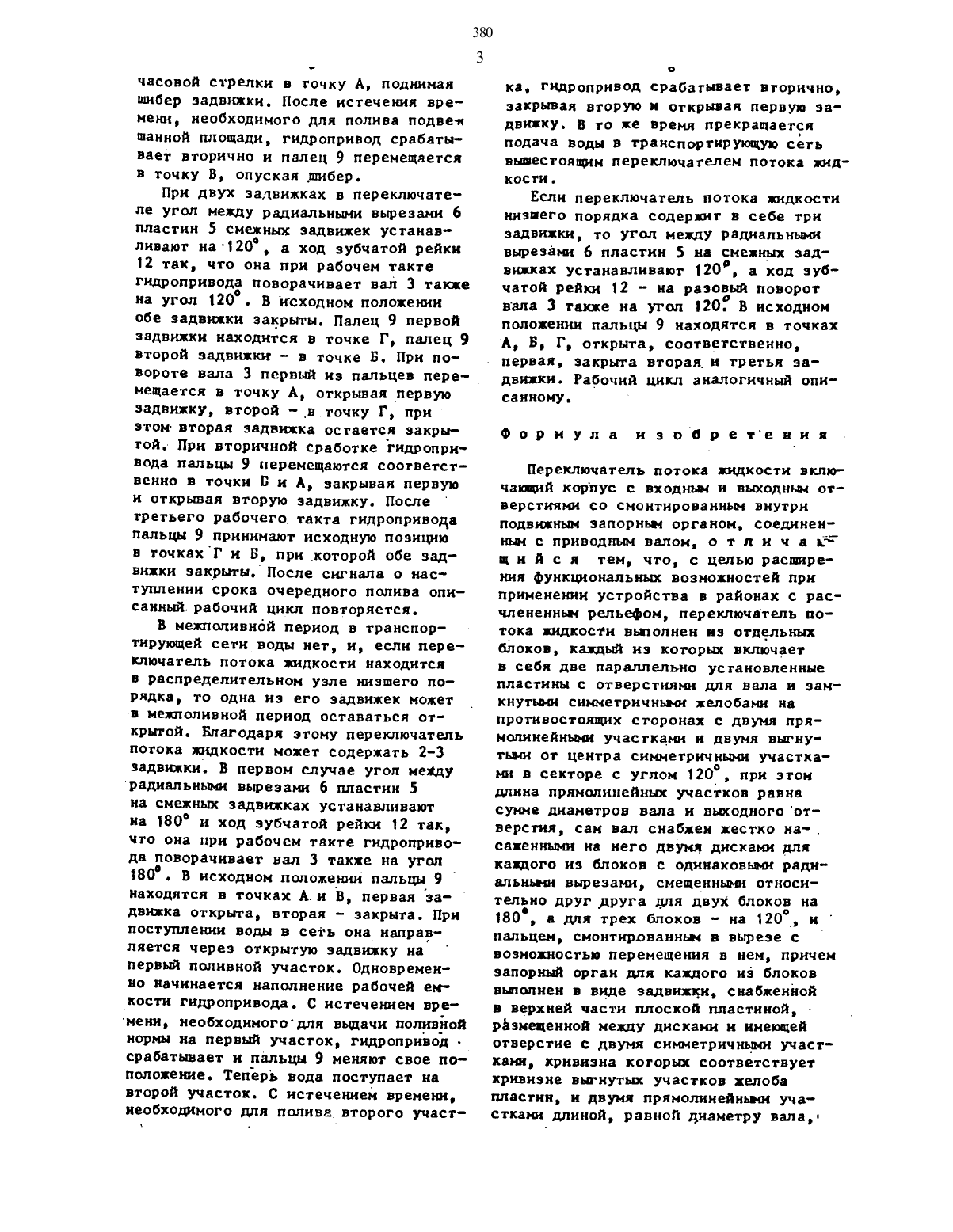

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится къшьскону хозяйству, в частности к средствам водораспределения оросительных систем. Цель изобретения расшрекие функциональных возможностей придтрнмеиенни устройства в районах с расчлененным рельефом. Переключатель потока жидкости включат 13 блока с паралпелышд ми задвижками 7 с отверстием в верх ней части. На крышке 1 каждого блока АВТОРСКОЗ свидетельство СССР -установлены параллельно две пластиныП 1074453, кл. А 01 С 25/16, 1984. 2 с замкнутым желобок на противостоя- - . ю 2(56) Авторское свидетельство СССР Й 154746, кл. Р 16 К 31/54, 1962. АВТОРСКОЕ Свидетельство СССРних сторонах н с отверстием в центре для общего вала 3. МеждУ пластинами Размещено два диска 5 с радиальнымВЬФезом 6, жестко насаженных на вал 3, с возможностью перестановки для полуЧЕШЯ Между радиальным вырезами 6 дисков 5 на смежных задвижках угла 12 120 или 18 О. Между дисками расположена верхняя часть задвижки 7 с отверстием 8. В отверстие н радиальные выРЕЗН дисков 5 вставлен палец 9 своими торцам опирающийся в замкнутый желоб пластин 2. Вал 3, сопряженный кинематически посредством зубчатого колеса 10 и храпового нехаизма 11 с Убчатой рейкой 12 гидропривода, при Каждом рабочем такте последнего поворачивает диски на 120 или 180 перемешая палъц Вдоль замкнутого желоба и таким образом последовательно открьгВал Н закрывая задвижки. желоб пластин 2 имеет два прямолинейных Участка длиной, равной сумме диаметров вала 3 м выходного отверстия, перекрываемого задвиикой 7, и два выгнутыц от центра симмет ичных участка в секТОРВ С Углом 120 . Отверстие верхней. части задвижки 7 имеет два выгнутых участка, кривизна которых соответствует кривизне выгнуты участков желобов пластин 2, и два прямолинейным Участка дПНН 0 Й равной диаметрУ вала 3 ЙРН П 0 В 0 р 0 те приводного вала 3 на 120 и его взаимодействии с тремя блоками переключения потока предложенное устройство позволяет производить поочередное открытие и закрытие задвижек каждого из блоков, используя для этого один командны приводной механизм. 2 ил. . ,Изобретение относится к сельскому х 3 дЙСТВУ Н может быть использовано для распределеия воды в оросителъныкй системах в условиях расчлененного рельефа предгорны районов.Цель изобретеия -расшмренме функ 4 чионалънык возможностей при применени устройства в районах с расчленеи И.дФ 9 Ня .На фиг. 1 показан переключатель потока, общий вид на фиг. 2- деталь блока переключения.Переключатель потока жидкости содержит 1-3 параллельных задвижек с д выдвижным шинделем. Задвижки могут быть неодинакового размера. К крыке 1 задвижки прикреплены перпендикулярно к оси прохода жидкости ввелараллельио РЗСПОПОЖЕННЫЕ ППЗСТННЫ 2 С/ отверстием, в котором вставлен вал 3. На противостоящх поверхностях пластин 2 вокруг отверстия выполнен замкнутый желоб Ь, который имеет два вытнутых симметричных участка с центральным углом каждый 120 и два вертикально направленнымпрямых участка длиной, равной сумме диаметром задвижки и вала 3. Между пластинами 2 размещено два диска 5 с радиальным вырезом 6, жестко насаженны на вал 3 с возможностью перестановки для получения между радиальными вырезан 6 дисков 5 на смежным задвижках угла 120 или 180 Между дисками 5 свободно расположена верхняя часть зад вижки 7, вполненная с отверстием 8. Отверстие 8 имеет очертание, криволиейные участки которого копируют кривизну желоба 4, а длина вертнкальны 1 прямолинейны участков равна диаметру вала 3. Через отверстие 8 и радиальные вырезы 6 пропущен палец 9, ко-Ч торый своим торцами опирается в замкнутый желоб д.Кроме того, на вал 3 свободно иасажено зубчатое колесо 10,которое посредством размещенного вего полости храпового механизма 11 кинематически связывает вал 3 с зубчатой рейкой 12 гидропривода.Переключатель потока работает сле-. дующим образом.В распределительном узле высшего порядка оросительной системы переключатель потока жидкости может включать одну или две задвижки. После сигнала о наступлени срока поливарабочая емкость гидропривода опорожняется и поплавковы груз посредствомсистемы рычагов перемещает вниз зубчатую рейку 12. Если переключатель потока жидкости включает одну задвижку,то ход зубчатой рейки 12 устанавливают так, что она, опускаясь, поворачивает вал 3 около своей оси на угол 18 О. В исходном положении задвижка закрыта, палец 9 находится э точке В(фиг. 2). Приповор 0 те вала 3 палец,вводимый стенкам радиальных вырезов 6 и желобом 4, перемещается противчасовой стрелки в точку А, поднимая шмбер задвижки. После нстеченя вреНеНН Необходимого для полива подвек шанной площади, гидропривод срабатывает вторично и палец 9 перемещается В точку В, Опуская шибер.При двух задвижках в переключатеде УГОЛ МЕЖДУ радиальным вырезами 6 пластин 5 смежным задвижек устанавпивают на 12 О, а ход зубчатой рейки 12 так, что она при рабочем такте гидропривода поворачивает вал 3 также на угол 120. В исходном положении обе задвижки закрыты. Палец 9 первой задвижки находится в точке Г, палец 9 второй задвижки в точке Б. При ловороте вала 3 первый из пальцев перемещается в точку А, открывая первую 8 ддВижКУ ВТОРОЙ -вточку Г, при этом вторая задвижка остается закрытой, При вторичной сработке Ъидропрн 80 да пальцы 9 перемещаются соответственно в точки Б и А, закрывая первую И Открывая ВТОРУЮ задвижку. После Третьего рабочего такта гидропривода пальцы 9 принимают исходную позицию в точках Г и Б, при которой обе задвижки закрыты. После сигнала о наступлении срока очередного полива описанный.рабочий цикл повторяется.В межполивной период в транспорТирующей сети воды нет, и, если переключатель потока жидкости находится в распределительном узле нзщето порядка, то одна из его задвижек может в межполнвной период оставаться открытой. Благодаря этому переключатель потока жидкости может содержать 2-3 задвижки. В первом случае угол междуна смежным задвижках устанавливаютна 80 и ход зубчатой рейки 12 так,что она при рабочем такте гидропривода поворачивает вал 3 также на угол 18 О. В исходном положении пальцы 9 находятся в точках А. и В, первая за- движка открыта, вторая - закрыта. При ПОСТУП-пешш воды в сеть она направляется через открытую задвилку на первы поливной участок. Одновременно начинается наполнение рабочей ем КОСТИ гидропривода. С истечением вреиен, необходимогодля выдачи поливнойнормы на первый участок, гидропривод срабатыает и пальцы 9 меняют свое поположение. Теперь вода поступает на второй участок. С истеченем времени,необходимого для полива второго участ 1 .ка, гидропривод срабатывает вторично,закрывая вторую и открывая первую задвижку. В то же время прекращается подача воды в транспортнрующую сеть вышестоящим переключателем потока жид кости.Если переключатель потока жидкости низшего порядка содержт в себе три задвижки, то угол междУ радиальными вырезами 6 пластин 5 на смежных задвижках устанавливают 12 О, а ход зубчатой рейки 12 - на разовый поворот вала 3 также на угол 120 В исходном положении пальцы 9 находятся в точках А, Б, Г, открыта, соответственно,первая, закрыта втораян третья задвижки. Рабочий цикл аналогичный описанному.Переключатель потока жидкости включающий корпус с входным и выходным отверстиям со смонтированным внутри подвижнм запорным органон, соединеннм с приводны валом, 0 т л и ч а ц н й с я тем, что, с целью расширения функциональны возможностей при применении устройства в районах с расчлеиенньн рельефом, переключатель потока жидкости выполнен из отдельных блоков, каждый из которых включает в себя две параллельно установленные пластины с отверстиями для вала н замкнутыми симметричными желобами на ПРОТНВОСТОЯППЕХ сторонах С ДВУМЯ прямолинейными участками и двумя выгнутыми от центра симметричными участкамм в секторе с углом 12 О, при этом длина прямолинейным участков равна сумме диаметров вала и выкодногоотверстия, сам вал снабжен жестко на-. саженнымм на него двумя дисками для каждого из блоков с одинаковыми радиапьшшопвырезам смещенными относитепьио другдруга для двух блоков на 180., а для трех блоков - на 1207, и пальцем, смонтированиьн в вырезе с возможностью перемещения в нем, причем запорный орган для каждого из блоков вполнен в виде задвижки, снабженной в верхней части плоской пластиной,размещенной между дисками и имеющей отверстие с двумя симметричным участками, кривизна которым соответствует кривизне выгнутык участков желоба пластин, н двумя прямолинейными участками длиной, равной диаметру вала,4при этом вал переключателя потока с ней посредством пальцев, контактипроходит через отверстие задвижки .руюшх с желобами пластик.каждого из блоков и взаимодействует

МПК / Метки

МПК: A01G 25/16

Метки: потока, жидкости, переключатель
