Шахтная закладочная перемычка

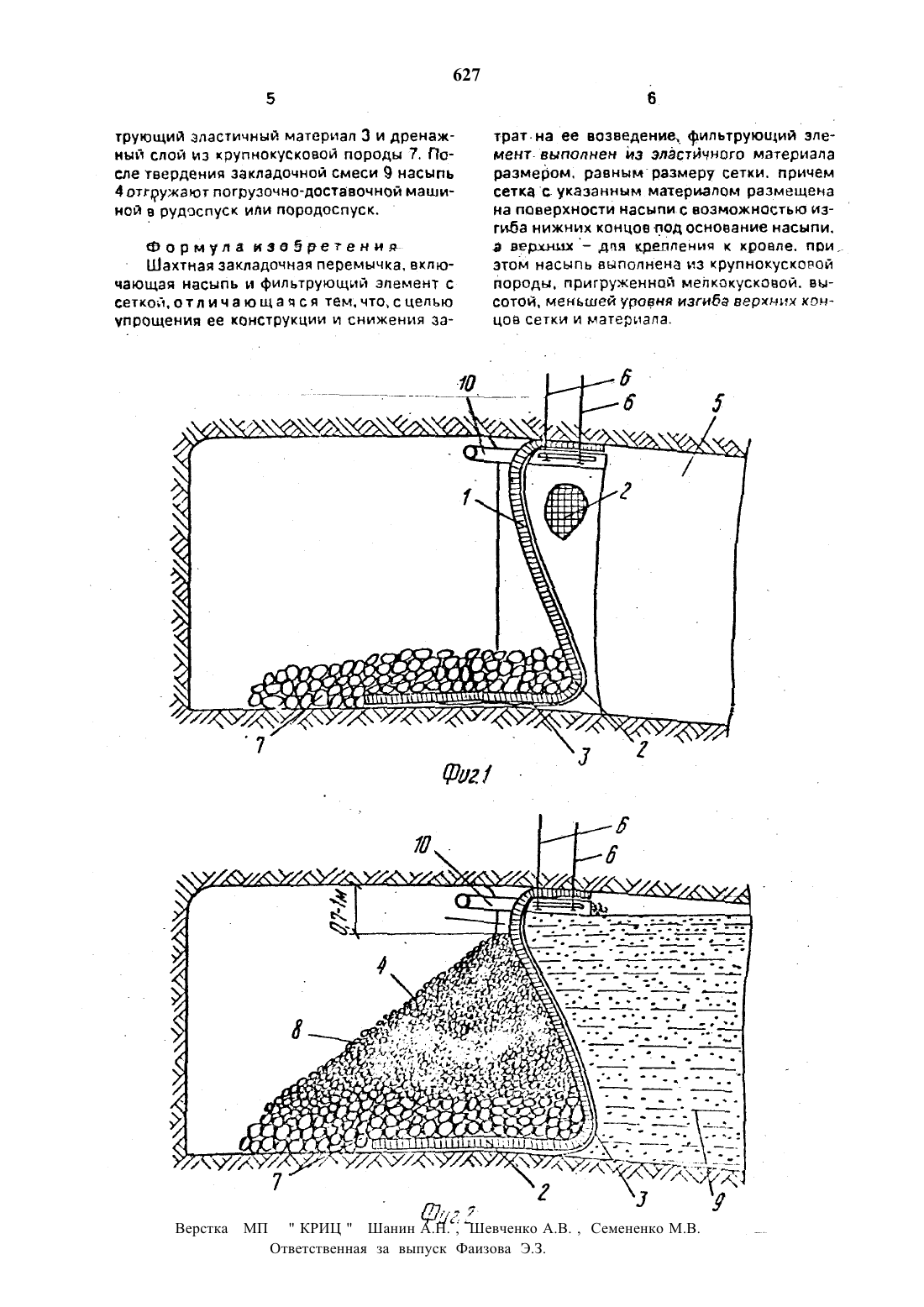

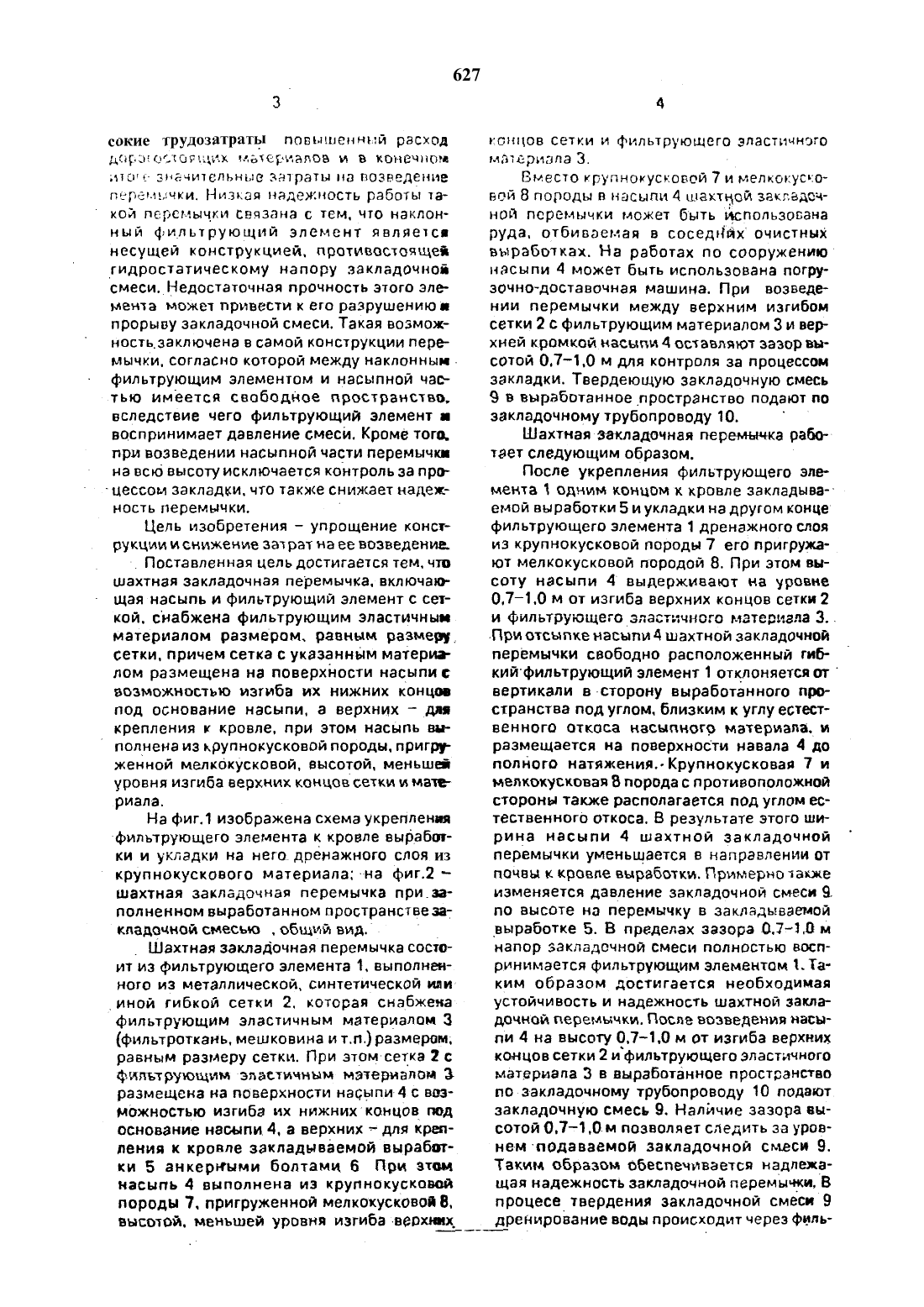

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАНИзобретение относится к горнодобывающей промышленности и может быть испол ьзовано при разработке месторождений полезных ископаемых системами с закладкой выработанного пространства.Известна шахтная изолирующая переМЫЧКЗ. ЛКЛЮЧЗЮЩЗЯ НЗСЫПНУЮ ЧЗСТЬ т ИЗ крупнокускового и мелкокускового материала и трубы для дренажа воды. уложенные вНедостатками данной шахтной перемычки являются сложность конструкции и высокиетрудозатраты на ее возведение. так как сначала на всю высотувакладываемой выработки осуществляется отсылка крупнокускового материала с укладкой в нижней части казала дренажных труб. а затем со стороны закладываемой части выработки насыпается слой мелкокусковой породы. а также дпобленого кирпича ипеска. Кроме того, отсутствует контроль за полнотой закладки выработанного пространства. Поэтому такая перемычка трудоемка а изготовлении и ненадежна в работа.(57) Сущности изобретения перемычка включает насыпь. фильтрующий эластичный материал и сетку размером. равным разме ру материала. Сетка с материалом размеще на на поверхности насыпи с возможностью изгиба их нижних концов под основание насыпца верхних для крепления к кровле. насыпь выполнена из крупнокусковой породы. пригруженной мелкокусковой. высотой. меньшей уровня изгиба верхних концов сетки и материала. 2 ил.Наиболее близкой к предлагаемой является шахтная закладочная перемычка, включающая насыпную насть из крупнокускового материала. в которой размещены дренажные трубы и наклонный фильтрующий элемент. выполненный из досок в виде короба. заполненного шлаком и покрытого металлической сеткой. Недостатками этой перемычки являются сложность конструкции. отсутствие контроля за полнотой закладки выработанного пространства. низкая надежность. а также высокие затраты на ее возведение.Сложность конструкции переглычки заключается в необходимости первоочередного возведения насыпной части из крупнокускового материала на всю высоту закладываемой выработки. размещении в ней дренажных труб и последующего сооружения наклонного короба из досок. который в верхней части опирается на навал из крупнокускового материала, в нижней части т на почву выработки. а в средней части на специальные стойки. Все это обусловливает вы 42901) (э) 21 (61)сокие трудозатратьт повытиенньтй расход ДОЬЭОСТОРНДИХ МБТСрНЭЛОВ И В КОНСЧНОМ то г значительные затраты на возведение лерентьзчки. Ртизкая надежность работы такой перст-лычки связана с тем. что наклонный фильтрующий элемент является несущей конструкцией. противостоящей гидростатическому напору закладочной смеси. Недостаточная прочность этого зле мента может привести к его разрушениюи прорыву закладочной смеси. Такая возможностьзаключена в самой конструкции пере 627мычки. согласно которой между наклонным.фильтрующим элементом и насыпной частью имеется свободное пространство. вследствие чего фильтрующий элемент и воспринимает давление смеси. Кроме тот. при возведении насыпной части перемычки на всю высоту исключается контроль за про цессом закладки, что также снижает надеж ность перемычки. Цель изобретения упрощение конструкции и снижение затрат на ее возведение. д Поставленная цель достигается тем. что шахтная закладочная перемычка. включающая насыпь и фильтрующий элемент с сеткой. снабжена фильтрующим эластичнымсетки. причем сетка с указанным материапом размещена на поверхности насыпи с возможностью изгиба их нижних концов под основание насыпи. а верхних для крепления к кровле. при этом насыпь внполнена из крупнокусковой породы. пригруженной мелкокусковой. высотой. меньшей уровня изгиба верхних концов сетки и материала. На фиг.1 изображена схема укрепления фильтрующего элемента к кровле вырабатки и укладки на него, дренажного слоя из крупнокускового материала на фиг шахтная закладочная перемычка приваполненном выработанном пространствезакладочной смесью . общий виду Шахтная закладочнаябперемычка состоит из фильтрующего элемента 1. выполнен ного из металлической, синтетической илииной гибкой сетки 2, которая снабженафильтрующим эластичным материалом 3(фильтроткань. мешковина и т.п.) размером равным размеру сетки. При этом-сетка 2 с фильтрующим эластичным материалом 3 размещена на поверхности насыпи 4 с возможностью изгиба их нижнихконцов под основание наоыпид. а верхних а для крепления к кровле закладываемой выработки 5 анкерными болтами Б При этом насыпь 4 выполнена из крупнокусковой породы 7. пригруженной мелкокусковой 8. высотой. меньшей уровня изгиба вепхэпщВместо крупнокусковой 7 и ьтелкокусковой В породы в насыпи 4 цлахтной закладочной псреглычки может быть использована руда. Отбираемая в соседтих очистныхвыработках. На работах по сооружениюнасыпи 4 может быть использована погрузочно-доставочная машина. При возведении перемычки между верхним изгибом сетки 2 с фильтрующим материалом 3 и верхней кромкой насыпи 4 оставляют зазор высотой 0.71.0 м для контроля за процессом закладки. Твердеющую закпадочную смесь 9 в выработанное пространство подают по закладочному трубопроводу 10.Шахтная закпадочная перемычка рабатает следующим образом. После укрепления фильтрующего эле МЕНТЗ 1 ОДНИМ КОНЦОМ К КРОВЛЕ ЗЭКЛЭДЫВЗемой выработки 5 и укладки на другом конце фильтрующего элемента 1 дренажного слоя из крупнокусковой породы 7 его пригружают мелкокусковой породой 8. При этом высоту насыпи 4 выдерживают на уровне 0.71.О м от изгиба верхних концов сетки 2и фильтрующего эластичного тиатеригла 3. . При отсылке насыпи 4 шахтной закладочнойперемычки свободно расположенный гиб кийфильтрующий элемент 1 отклоняется отвертикали в сторону выработанного пространства под углом. близким к углу естественного откоса насыпного материала, и размещается на поверхности навала 4 до полного натяженигь-крупнокусковая 7 и мелкокусковая 8 порода с противоположной стороны также располагается под углом естественного откоса. В результате этого ширина насыпи 4 шахтной закладочной перемычки уменьшается в направлении от почвы к кровле выработки. Примерно также изменяется давление закладочной смеси 9 по высоте на перемычку в закладываемой выработке 5. В пределах зазора 0.7411 м напор закладочной смеси полностью воспринимается фильтрующим элементом 1. Таким образом достигается необходимая устойчивость и надежность шахтной закладочной перемычки. После возведения насыпи 4 на высоту 0,71.О м от изгиба верхних концов сетки 2 ифипьтрующего эластичного материала 3 в выработанное пространство по з-акпадочному трубопроводу 10 подают закладочную смесь 9. Наличие зазора высотой О.71,0.м позволяет следить за уровнем подаваемой закладочной отнеси 9. Таким образом обеспечивается надлежащая надежность закладочной перемычки, В процесе твердения эакладочной смеси 9 дренирование воды происходит через филь 627трующий эластичный материал 3 и дренажный спой из крупнокусковой породы 7. После твердения закпадочной смеси 9 насыпь 4 отгружают погрузочно-доставочной машиной в рудэспуск или породоспуск.ШЗХТНЭЯ ЗЗКПЗДОЧНЗЯ перемычка. ВКПЮ чающая насыпь и фильтрующий элемент с СЕТКОЙ, ОТП И Ч 3 Ю Щ а Я С Я тем, ЧТО. С ЦЕЛЬЮ чпрощения ее конструкции и снижения за А6 трагна ее возведении фипьтруюидийэле менгвыпопнен из эластичного материала размером равнымразмеру сетки. причем сетка с указанным материалом размещенана ПОВЕВХНОСТИ НЗСЫПИС ВОЗМОЖНОСТЬЮ ИЗ гъъба НИЖНИХ КОНЦОВ ПОД ОСНОВЗНИС НЗСЫПИ.а верхних - для крепления к кровле. при, этом насыпь выполнена из крупнокусковой гйороды. пригруженной ячепкокусковой. высотой. меньшей уровня изгиба верхних концов сетки и материала.Ответственная за выпуск Фаизова Э.З.
