Универсальный стол-верстак для художественной обработки материалов

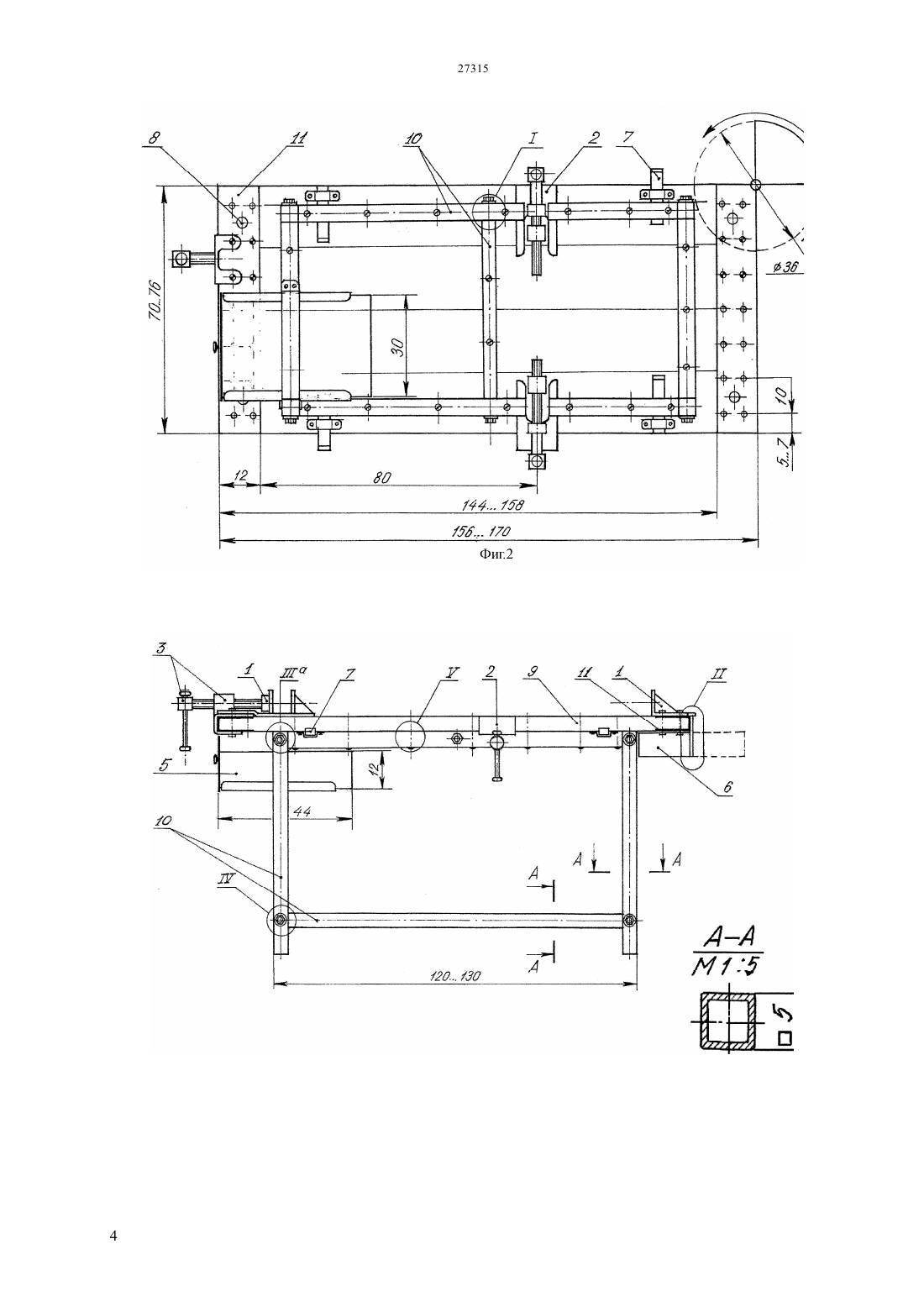

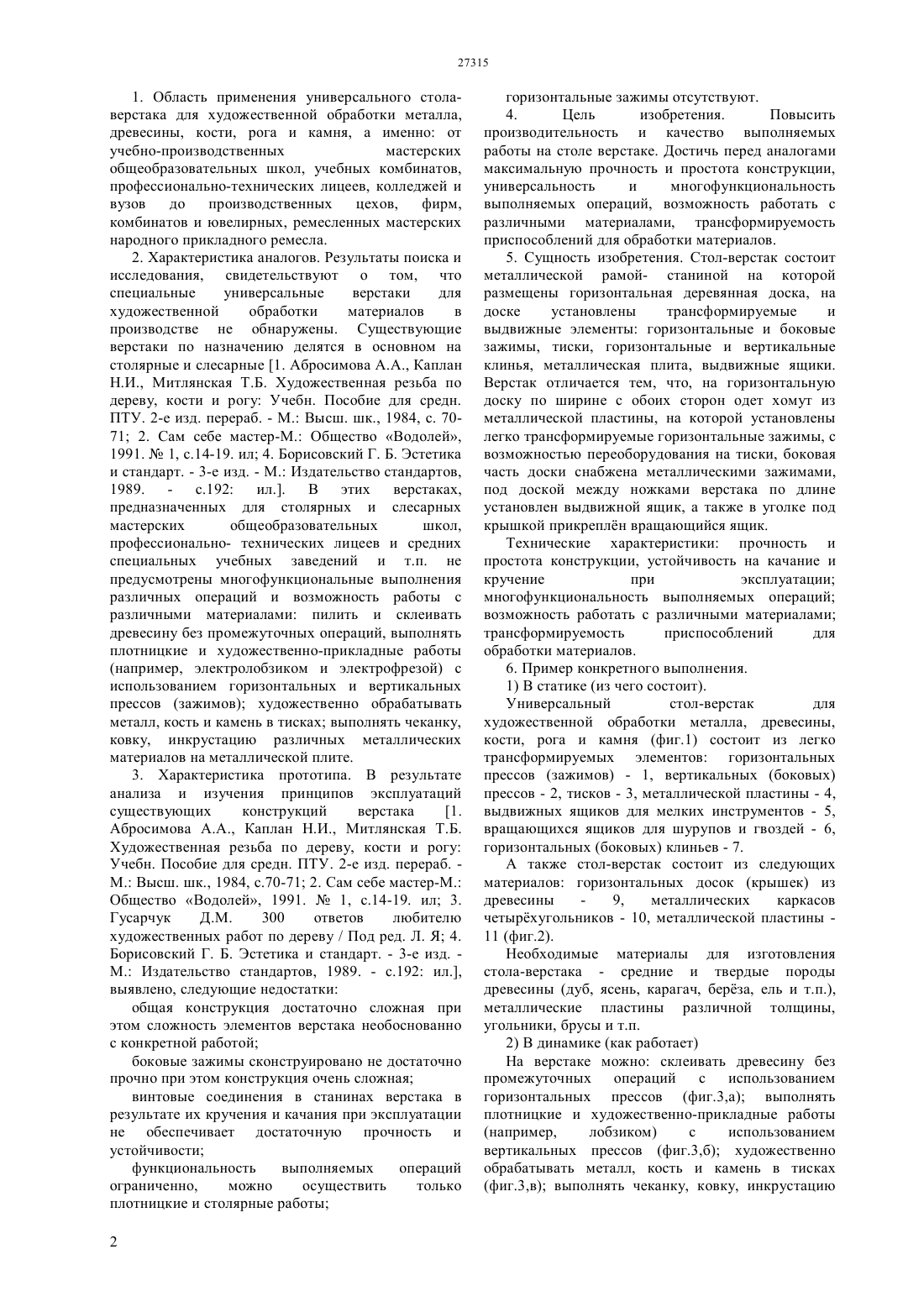

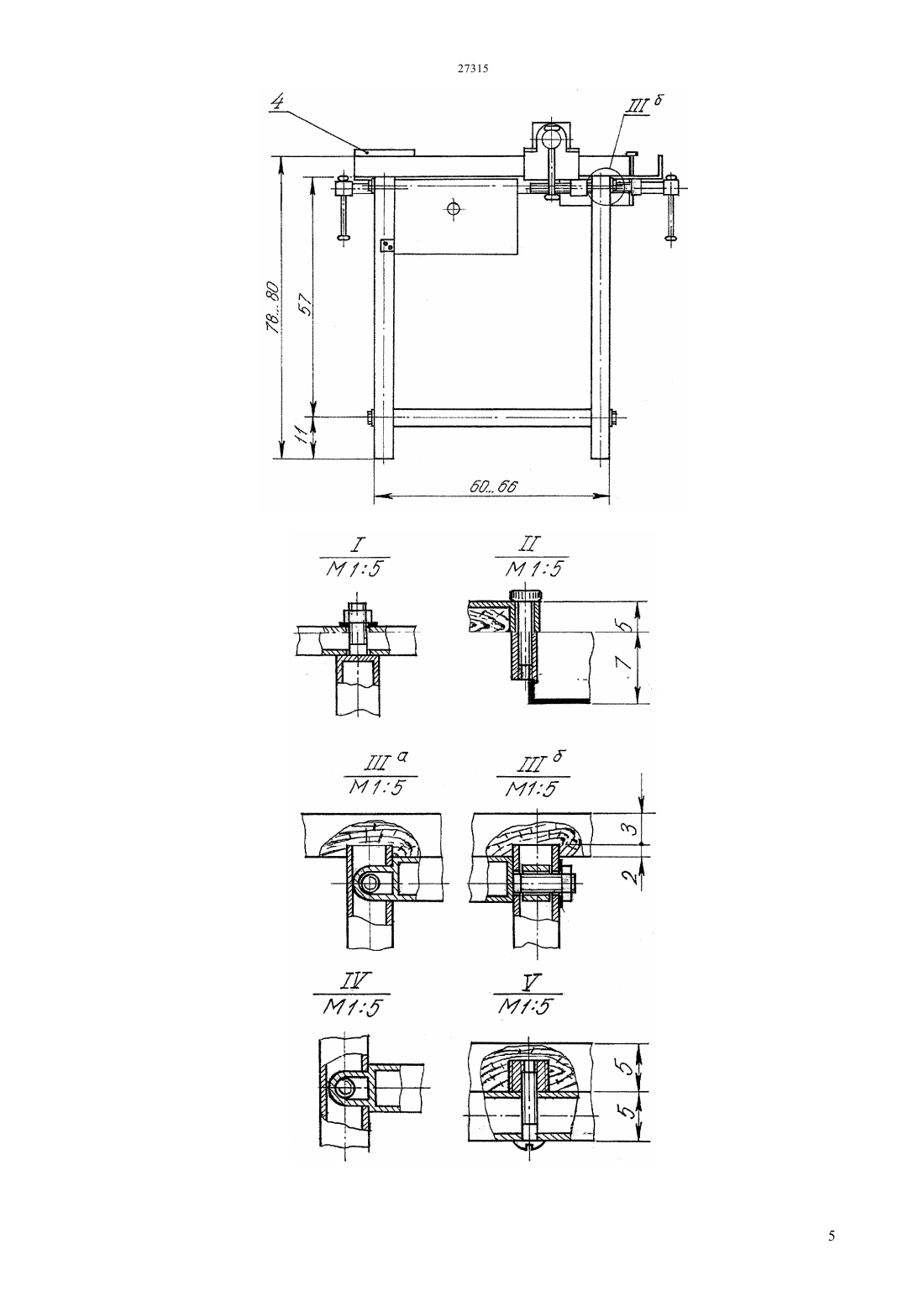

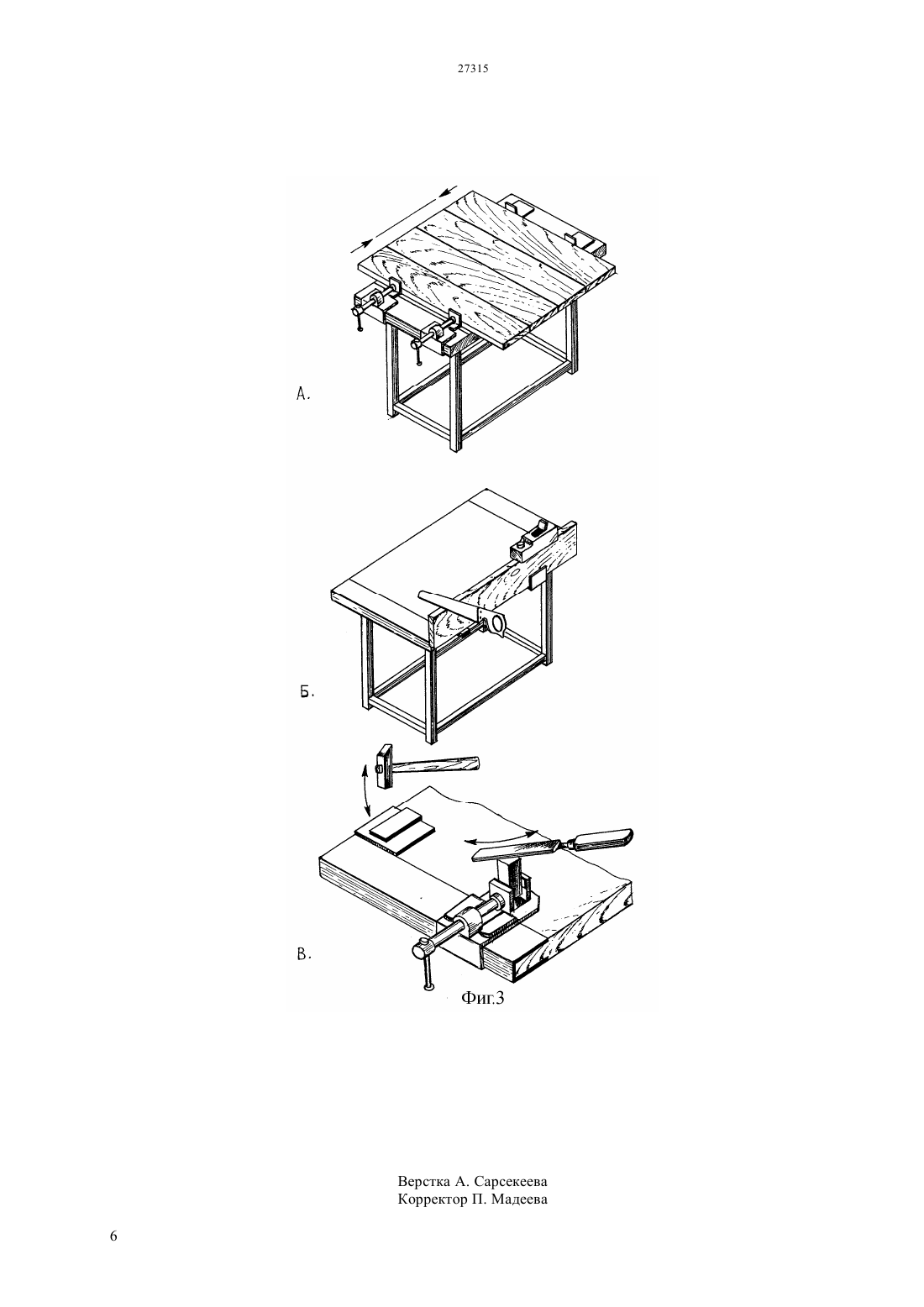

(51) 25 1/00 (2006.01) 01 9/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ плотницкие и художественно-прикладные работы(например,лобзиком) с использованием вертикальных прессов (фиг.3,б) художественно обрабатывать металл, кость и камень в тисках(фиг.3,в) выполнять чеканку, ковку, инкрустацию различных металлических материалов на металлической плите (фиг.3,в). Преимущества стола-верстака перед аналогами прочность и простата конструкции,универсальность,многофункциональность выполняемых операций, возможность работать с различными материалами, трансформируемость приспособлений для обработки материалов. Изготовление универсального стола-верстака можно на базе учебно-производственных мастерских общеобразовательных школ, учебных комбинатов, профессионально-технических лицея,колледжей и вузов, а также производственных цехов,мастерских,предприятий путем индустриализация производств. Необходимые материалы для изготовления стола-верстака - средние и твердые породы древесины (дуб, ясень, карагач, берза, ель и т.п.),металлические пластины различной толщины,угольники, брусы и т.п. Область применения стола-верстака обширна от учебно-производственных мастерских общеобразовательных школ до ювелирных мастерских. Использование стола-верстака позволяет повысить производительность труда и качество выпускаемых изделий.(73) Республиканское государственное предприятие на праве хозяйственного ведения Евразийский национальный университет им. Л.Н. Гумилева Министерства образования и науки Республики Казахстан(56) Абросимова А.А., Каплан Н.И., Митлянская Т.Б. Художественная резьба по дереву, кости и рогу.-М. Высшая школа, 1984, с. 70-71(54) УНИВЕРСАЛЬНЫЙ СТОЛ-ВЕРСТАК ДЛЯ ХУДОЖЕСТВЕННОЙ ОБРАБОТКИ МАТЕРИАЛОВ(57) Универсальный стол-верстак для художественной обработки металла, древесины,кости, рога и камня (фиг.1) состоит из легко трансформируемых элементов горизонтальных прессов (зажимов) - 1, вертикальных (боковых) прессов - 2, тисков - 3, металлической пластины - 4,выдвижных ящиков для мелких инструментов - 5,вращающихся ящиков для шурупов и гвоздей - 6,горизонтальных (боковых) клиньев - 7. А также стол-верстак состоит из следующих материалов горизонтальных досок (крышек) из древесины 9,металлических каркасов четырхугольников - 10, металлической пластины 11 (фиг.2). На верстаке можно склеивать древесину без промежуточных операций с использованием горизонтальных прессов (фиг.3,а) выполнять 1. Область применения универсального столаверстака для художественной обработки металла,древесины, кости, рога и камня, а именно от учебно-производственных мастерских общеобразовательных школ, учебных комбинатов,профессионально-технических лицеев, колледжей и вузов до производственных цехов,фирм,комбинатов и ювелирных, ремесленных мастерских народного прикладного ремесла. 2. Характеристика аналогов. Результаты поиска и исследования, свидетельствуют о том, что специальные универсальные верстаки для художественной обработки материалов в производстве не обнаружены. Существующие верстаки по назначению делятся в основном на столярные и слесарные 1. Абросимова А.А., Каплан Н.И., Митлянская Т.Б. Художественная резьба по дереву, кости и рогу Учебн. Пособие для средн. ПТУ. 2-е изд. перераб. - М. Высш. шк., 1984, с. 7071 2. Сам себе мастер-М. Общество Водолей,1991.1, с.14-19. ил 4. Борисовский Г. Б. Эстетика и стандарт. - 3-е изд. - М. Издательство стандартов,1989. - с.192 ил В этих верстаках,предназначенных для столярных и слесарных мастерских общеобразовательных школ,профессионально- технических лицеев и средних специальных учебных заведений и т.п. не предусмотрены многофункциональные выполнения различных операций и возможность работы с различными материалами пилить и склеивать древесину без промежуточных операций, выполнять плотницкие и художественно-прикладные работы(например, электролобзиком и электрофрезой) с использованием горизонтальных и вертикальных прессов (зажимов) художественно обрабатывать металл, кость и камень в тисках выполнять чеканку,ковку, инкрустацию различных металлических материалов на металлической плите. 3. Характеристика прототипа. В результате анализа и изучения принципов эксплуатаций существующих конструкций верстака 1. Абросимова А.А., Каплан Н.И., Митлянская Т.Б. Художественная резьба по дереву, кости и рогу Учебн. Пособие для средн. ПТУ. 2-е изд. перераб. М. Высш. шк., 1984, с.70-71 2. Сам себе мастер-М. Общество Водолей, 1991.1, с.14-19. ил 3. Гусарчук Д.М. 300 ответов любителю художественных работ по дереву / Под ред. Л. Я 4. Борисовский Г. Б. Эстетика и стандарт. - 3-е изд. М. Издательство стандартов, 1989. - с.192 ил.,выявлено, следующие недостатки общая конструкция достаточно сложная при этом сложность элементов верстака необоснованно с конкретной работой боковые зажимы сконструировано не достаточно прочно при этом конструкция очень сложная винтовые соединения в станинах верстака в результате их кручения и качания при эксплуатации не обеспечивает достаточную прочность и устойчивости функциональность выполняемых операций ограниченно,можно осуществить только плотницкие и столярные работы 2 горизонтальные зажимы отсутствуют. 4. Цель изобретения. Повысить производительность и качество выполняемых работы на столе верстаке. Достичь перед аналогами максимальную прочность и простота конструкции,универсальность и многофункциональность выполняемых операций, возможность работать с различными материалами, трансформируемость приспособлений для обработки материалов. 5. Сущность изобретения. Стол-верстак состоит металлической рамой- станиной на которой размещены горизонтальная деревянная доска, на доске установлены трансформируемые и выдвижные элементы горизонтальные и боковые зажимы, тиски, горизонтальные и вертикальные клинья, металлическая плита, выдвижные ящики. Верстак отличается тем, что, на горизонтальную доску по ширине с обоих сторон одет хомут из металлической пластины, на которой установлены легко трансформируемые горизонтальные зажимы, с возможностью переоборудования на тиски, боковая часть доски снабжена металлическими зажимами,под доской между ножками верстака по длине установлен выдвижной ящик, а также в уголке под крышкой прикреплн вращающийся ящик. Технические характеристики прочность и простота конструкции, устойчивость на качание и кручение при эксплуатации многофункциональность выполняемых операций возможность работать с различными материалами трансформируемость приспособлений для обработки материалов. 6. Пример конкретного выполнения. 1) В статике (из чего состоит). Универсальный стол-верстак для художественной обработки металла, древесины,кости, рога и камня (фиг.1) состоит из легко трансформируемых элементов горизонтальных прессов (зажимов) - 1, вертикальных (боковых) прессов - 2, тисков - 3, металлической пластины - 4,выдвижных ящиков для мелких инструментов - 5,вращающихся ящиков для шурупов и гвоздей - 6,горизонтальных (боковых) клиньев - 7. А также стол-верстак состоит из следующих материалов горизонтальных досок (крышек) из древесины 9,металлических каркасов четырхугольников - 10, металлической пластины 11 (фиг.2). Необходимые материалы для изготовления стола-верстака - средние и твердые породы древесины (дуб, ясень, карагач, берза, ель и т.п.),металлические пластины различной толщины,угольники, брусы и т.п. 2) В динамике (как работает) На верстаке можно склеивать древесину без промежуточных операций с использованием горизонтальных прессов (фиг.3,а) выполнять плотницкие и художественно-прикладные работы(например,лобзиком) с использованием вертикальных прессов (фиг.3,б) художественно обрабатывать металл, кость и камень в тисках различных металлических материалов на металлической плите (фиг.3,в). 7. Положительный эффект. Использование столаверстака позволяет повысить производительность труда и качество выпускаемых изделий. ФОРМУЛА ИЗОБРЕТЕНИЯ Универсальный стол-верстак для художественной обработки материалов,содержащий корпус, состоящий из металлической рамы-станины,на которой размещена горизонтальная деревянная доска, на доске установлены трансформируемые и выдвижные элементы боковые зажимы, горизонтальные и вертикальные клинья,металлическая плита,отличающийся тем, что на горизонтальную доску по ширине с обоих сторон одет хомут из металлической пластины, на которой установлены легко трансформируемые горизонтальные зажимы, с возможностью переоборудования на тиски, боковая часть доски снабжена металлическими зажимами,под доской между ножками верстака по длине установлен выдвижной ящик, а также в уголке под крышкой прикреплн вращающийся ящик.
