Устройство для определения реологических свойств песчано-смоляных смесей

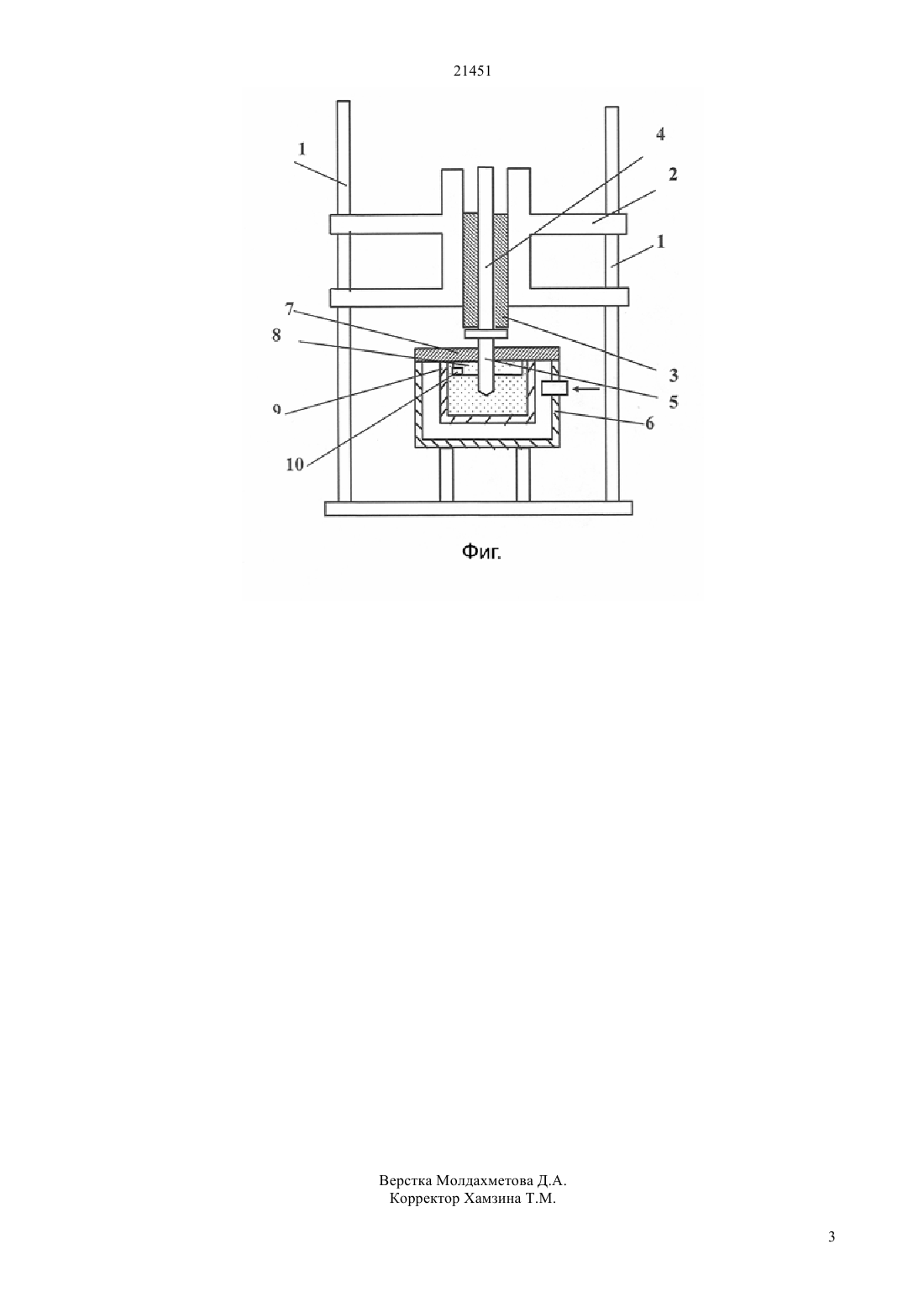

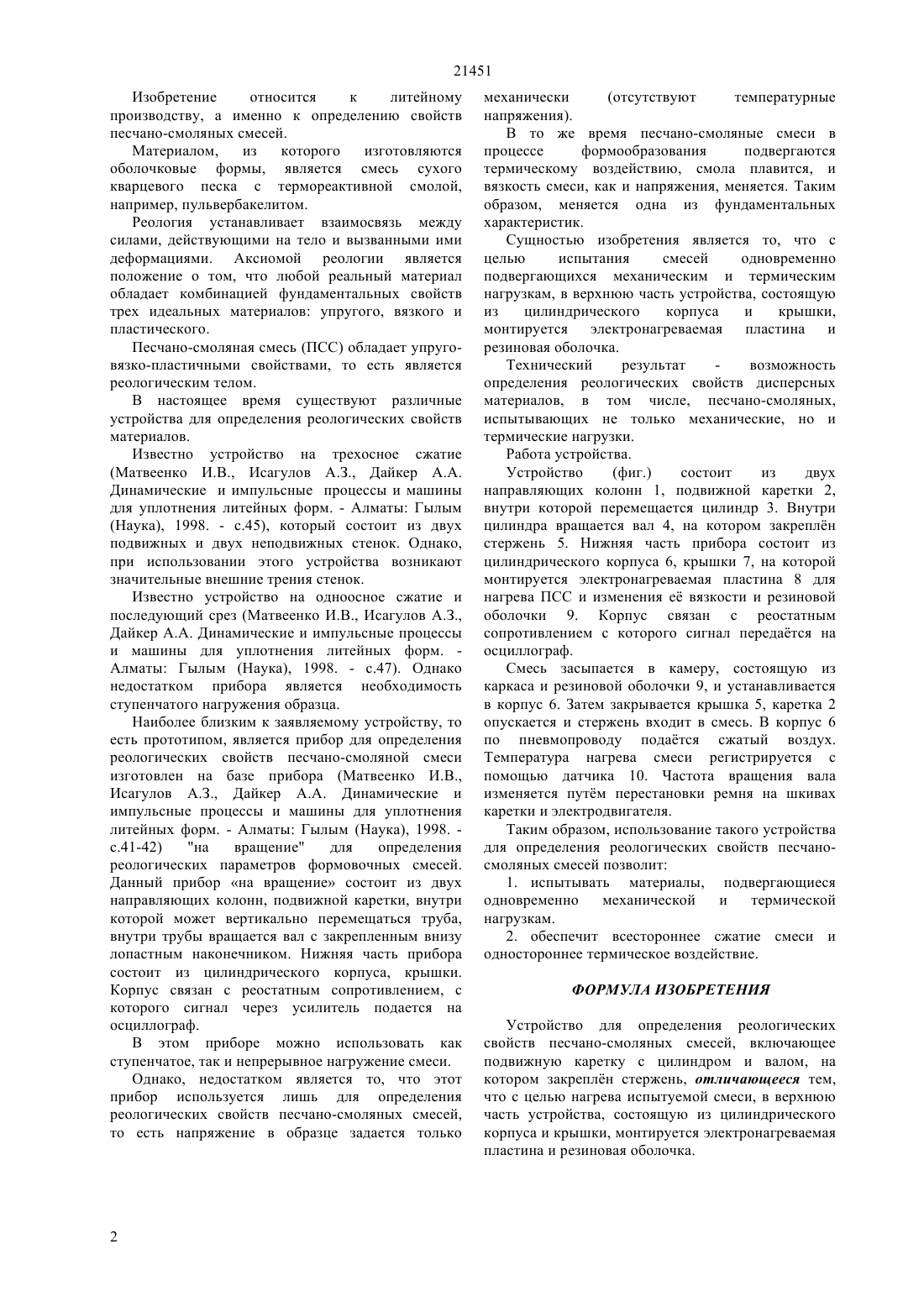

(51) 22 1/22 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ РЕОЛОГИЧЕСКИХ СВОЙСТВ ПЕСЧАНОСМОЛЯНЫХ СМЕСЕЙ(57) Изобретение относится к литейному производству, а именно к определению свойств песчано-смоляных смесей. Техническая сущность - возможность испытания дисперсных материалов, в том числе, песчаносмоляных, испытывающих не только механические,но и термические нагрузки. С целью определения реологических свойств песчано-смоляных смесей,подвергающихся механическим и термическим нагрузкам, в верхнюю часть устройства,которая состоит из цилиндрического корпуса, крышки монтируется электронагреваемая пластина и резиновая оболочка.(72) Исагулов Аристотель Зейнуллинович Куликов Виталий Юрьевич Исин Даулет Калыкович Юдакова Валерия Александровна Воропаева Олеся Юрьевна Качанова Юлия Николаевна Миллер Агнесса Александровна Пушнина Анастасия Евгеньевна(56) Матвиенко И.В., Исагулов А.З., Дайкер А.А. Динамические и импульсные процессы и машины для уплотнения литейных форм. - Алматы Гылым 21451 Изобретение относится к литейному производству, а именно к определению свойств песчано-смоляных смесей. Материалом,из которого изготовляются оболочковые формы, является смесь сухого кварцевого песка с термореактивной смолой,например, пульвербакелитом. Реология устанавливает взаимосвязь между силами, действующими на тело и вызванными ими деформациями. Аксиомой реологии является положение о том, что любой реальный материал обладает комбинацией фундаментальных свойств трех идеальных материалов упругого, вязкого и пластического. Песчано-смоляная смесь (ПСС) обладает упруговязко-пластичными свойствами, то есть является реологическим телом. В настоящее время существуют различные устройства для определения реологических свойств материалов. Известно устройство на трехосное сжатие(Матвеенко И.В., Исагулов А.З., Дайкер А.А. Динамические и импульсные процессы и машины для уплотнения литейных форм. - Алматы Гылым(Наука), 1998. - с.45), который состоит из двух подвижных и двух неподвижных стенок. Однако,при использовании этого устройства возникают значительные внешние трения стенок. Известно устройство на одноосное сжатие и последующий срез (Матвеенко И.В., Исагулов А.З.,Дайкер А.А. Динамические и импульсные процессы и машины для уплотнения литейных форм. Алматы Гылым (Наука), 1998. - с.47). Однако недостатком прибора является необходимость ступенчатого нагружения образца. Наиболее близким к заявляемому устройству, то есть прототипом, является прибор для определения реологических свойств песчано-смоляной смеси изготовлен на базе прибора (Матвеенко И.В.,Исагулов А.З., Дайкер А.А. Динамические и импульсные процессы и машины для уплотнения литейных форм. - Алматы Гылым (Наука), 1998. с.41-42) на вращение для определения реологических параметров формовочных смесей. Данный прибор на вращение состоит из двух направляющих колонн, подвижной каретки, внутри которой может вертикально перемещаться труба,внутри трубы вращается вал с закрепленным внизу лопастным наконечником. Нижняя часть прибора состоит из цилиндрического корпуса, крышки. Корпус связан с реостатным сопротивлением, с которого сигнал через усилитель подается на осциллограф. В этом приборе можно использовать как ступенчатое, так и непрерывное нагружение смеси. Однако, недостатком является то, что этот прибор используется лишь для определения реологических свойств песчано-смоляных смесей,то есть напряжение в образце задается только(отсутствуют температурные напряжения). В то же время песчано-смоляные смеси в процессе формообразования подвергаются термическому воздействию, смола плавится, и вязкость смеси, как и напряжения, меняется. Таким образом, меняется одна из фундаментальных характеристик. Сущностью изобретения является то, что с целью испытания смесей одновременно подвергающихся механическим и термическим нагрузкам, в верхнюю часть устройства, состоящую из цилиндрического корпуса и крышки,монтируется электронагреваемая пластина и резиновая оболочка. Технический результат возможность определения реологических свойств дисперсных материалов, в том числе, песчано-смоляных,испытывающих не только механические, но и термические нагрузки. Работа устройства. Устройство(фиг.) состоит из двух направляющих колонн 1, подвижной каретки 2,внутри которой перемещается цилиндр 3. Внутри цилиндра вращается вал 4, на котором закреплн стержень 5. Нижняя часть прибора состоит из цилиндрического корпуса 6, крышки 7, на которой монтируется электронагреваемая пластина 8 для нагрева ПСС и изменения е вязкости и резиновой оболочки 9. Корпус связан с реостатным сопротивлением с которого сигнал передатся на осциллограф. Смесь засыпается в камеру, состоящую из каркаса и резиновой оболочки 9, и устанавливается в корпус 6. Затем закрывается крышка 5, каретка 2 опускается и стержень входит в смесь. В корпус 6 по пневмопроводу податся сжатый воздух. Температура нагрева смеси регистрируется с помощью датчика 10. Частота вращения вала изменяется путм перестановки ремня на шкивах каретки и электродвигателя. Таким образом, использование такого устройства для определения реологических свойств песчаносмоляных смесей позволит 1. испытывать материалы, подвергающиеся одновременно механической и термической нагрузкам. 2. обеспечит всестороннее сжатие смеси и одностороннее термическое воздействие. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для определения реологических свойств песчано-смоляных смесей, включающее подвижную каретку с цилиндром и валом, на котором закреплн стержень, отличающееся тем,что с целью нагрева испытуемой смеси, в верхнюю часть устройства, состоящую из цилиндрического корпуса и крышки, монтируется электронагреваемая пластина и резиновая оболочка.
