Способ восстановления изношенного осевого режущего инструмента

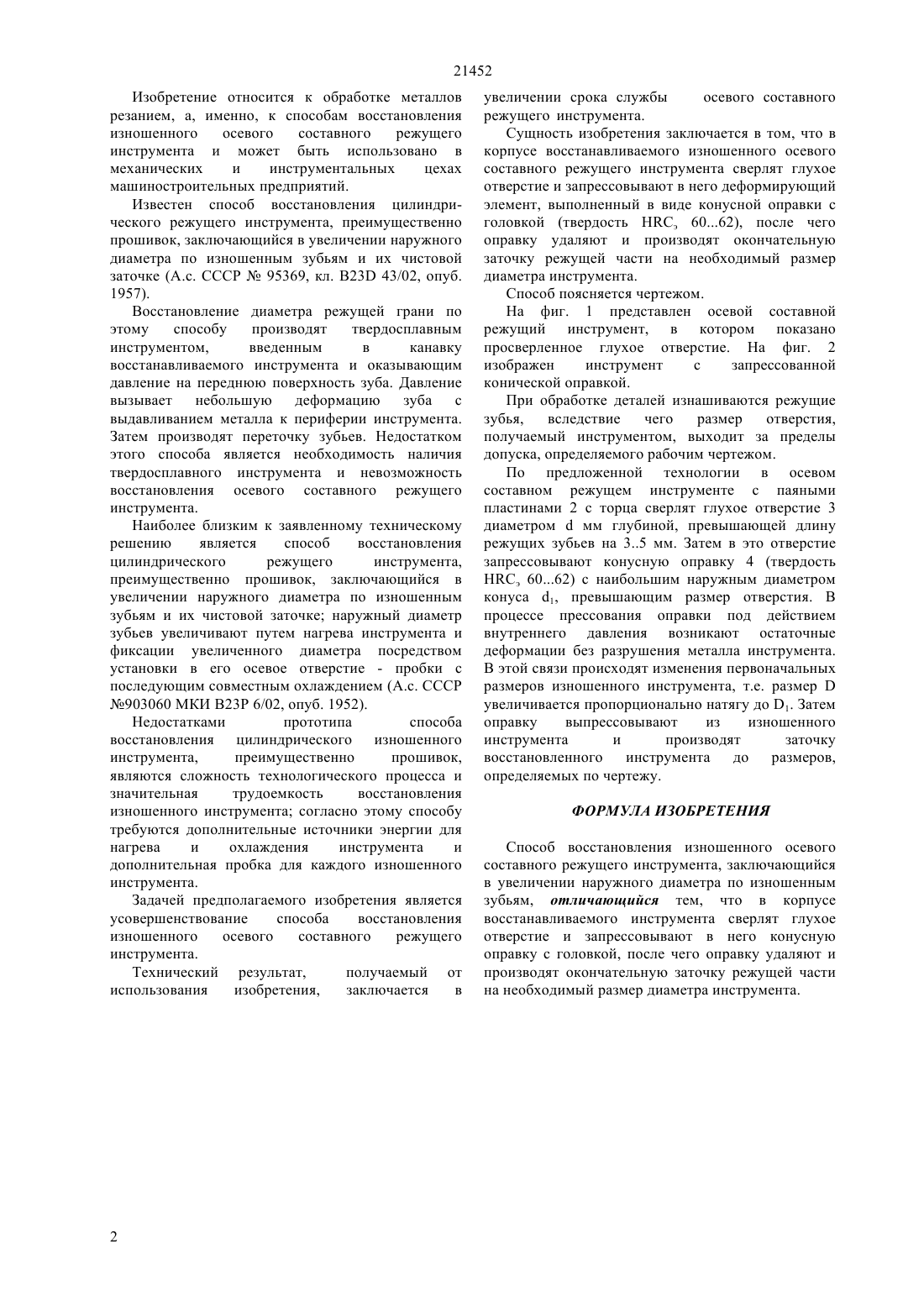

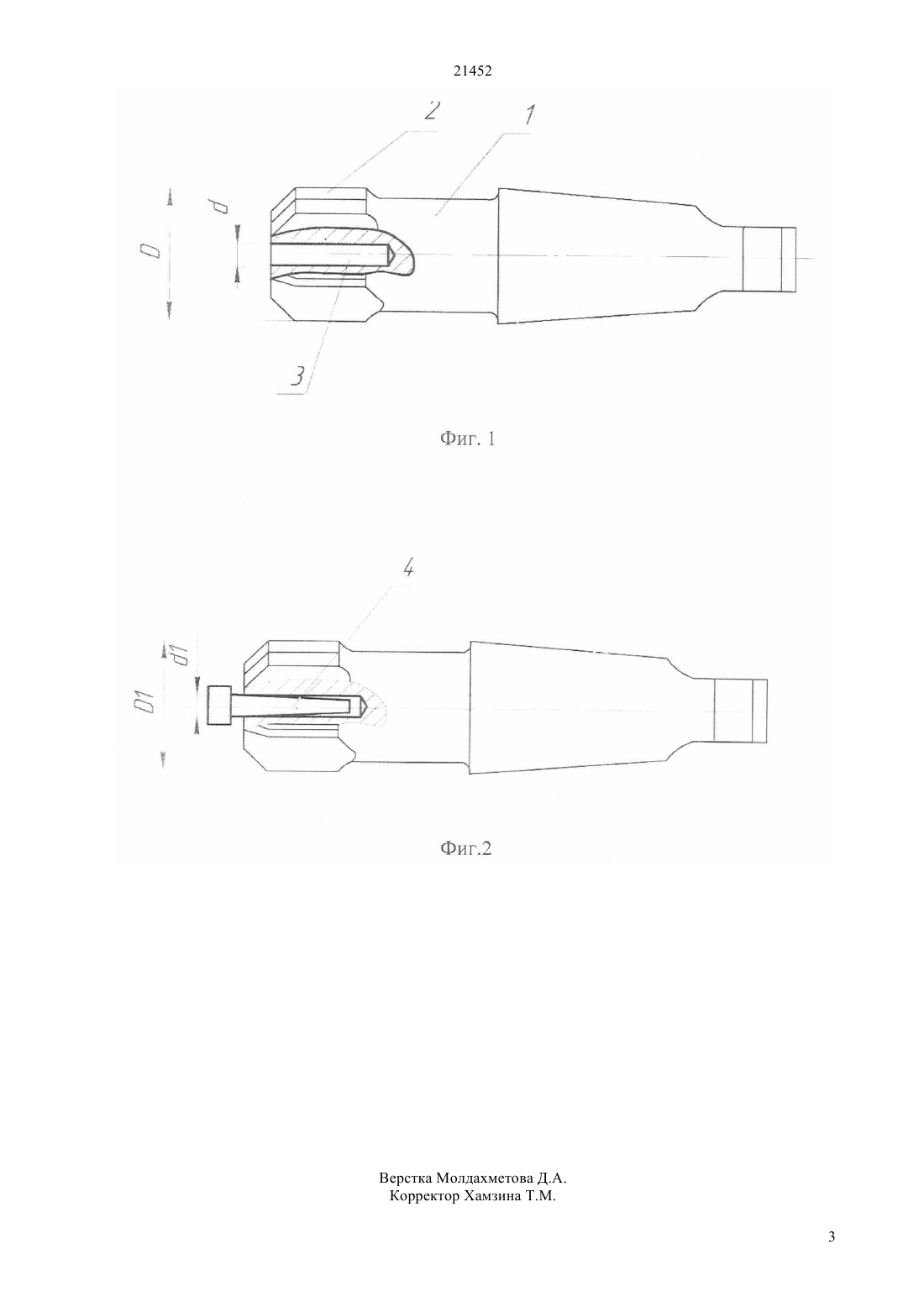

(51) 23 6/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ изношенного осевого составного режущего инструмента. Сущность изобретения заключается в том, что в корпусе восстанавливаемого изношенного осевого составного режущего инструмента сверлят глухое отверстие и запрессовывают в него деформирующий элемент, выполненный в виде конусной оправки с головкой (твердость э 6062), после чего оправку удаляют и производят окончательную заточку режущей части на необходимый размер диаметра инструмента. Технический результат,получаемый от использования изобретения,заключается в увеличении срока службы осевого составного режущего инструмента.(76) Боярский Вячеслав Григорьевич , Макеев Виктор Федорович(54) СПОСОБ ВОССТАНОВЛЕНИЯ ИЗНОШЕННОГО ОСЕВОГО РЕЖУЩЕГО ИНСТРУМЕНТА(57) Изобретение относится к обработке металлов резанием, а, именно, к способам восстановления изношенного осевого составного режущего инструмента и может быть использовано в механических и инструментальных цехах машиностроительных предприятий. Задачей предполагаемого изобретения является усовершенствование способа восстановления 21452 Изобретение относится к обработке металлов резанием, а, именно, к способам восстановления изношенного осевого составного режущего инструмента и может быть использовано в механических и инструментальных цехах машиностроительных предприятий. Известен способ восстановления цилиндрического режущего инструмента, преимущественно прошивок, заключающийся в увеличении наружного диаметра по изношенным зубьям и их чистовой заточке (А.с. СССР 95369, кл. В 23 43/02, опуб. 1957). Восстановление диаметра режущей грани по этому способу производят твердосплавным инструментом,введенным в канавку восстанавливаемого инструмента и оказывающим давление на переднюю поверхность зуба. Давление вызывает небольшую деформацию зуба с выдавливанием металла к периферии инструмента. Затем производят переточку зубьев. Недостатком этого способа является необходимость наличия твердосплавного инструмента и невозможность восстановления осевого составного режущего инструмента. Наиболее близким к заявленному техническому решению является способ восстановления цилиндрического режущего инструмента,преимущественно прошивок, заключающийся в увеличении наружного диаметра по изношенным зубьям и их чистовой заточке наружный диаметр зубьев увеличивают путем нагрева инструмента и фиксации увеличенного диаметра посредством установки в его осевое отверстие - пробки с последующим совместным охлаждением (А.с. СССР 903060 МКИ В 23 Р 6/02, опуб. 1952). Недостатками прототипа способа восстановления цилиндрического изношенного инструмента,преимущественно прошивок,являются сложность технологического процесса и значительная трудоемкость восстановления изношенного инструмента согласно этому способу требуются дополнительные источники энергии для нагрева и охлаждения инструмента и дополнительная пробка для каждого изношенного инструмента. Задачей предполагаемого изобретения является усовершенствование способа восстановления изношенного осевого составного режущего инструмента. Технический результат,получаемый от использования изобретения,заключается в увеличении срока службы осевого составного режущего инструмента. Сущность изобретения заключается в том, что в корпусе восстанавливаемого изношенного осевого составного режущего инструмента сверлят глухое отверстие и запрессовывают в него деформирующий элемент, выполненный в виде конусной оправки с головкой (твердость э 6062), после чего оправку удаляют и производят окончательную заточку режущей части на необходимый размер диаметра инструмента. Способ поясняется чертежом. На фиг. 1 представлен осевой составной режущий инструмент, в котором показано просверленное глухое отверстие. На фиг. 2 изображен инструмент с запрессованной конической оправкой. При обработке деталей изнашиваются режущие зубья,вследствие чего размер отверстия,получаемый инструментом, выходит за пределы допуска, определяемого рабочим чертежом. По предложенной технологии в осевом составном режущем инструменте с паяными пластинами 2 с торца сверлят глухое отверстие 3 диаметроммм глубиной, превышающей длину режущих зубьев на 35 мм. Затем в это отверстие запрессовывают конусную оправку 4 (твердость э 6062) с наибольшим наружным диаметром конуса 1, превышающим размер отверстия. В процессе прессования оправки под действием внутреннего давления возникают остаточные деформации без разрушения металла инструмента. В этой связи происходят изменения первоначальных размеров изношенного инструмента, т.е. размерувеличивается пропорционально натягу до 1. Затем оправку выпрессовывают из изношенного инструмента и производят заточку восстановленного инструмента до размеров,определяемых по чертежу. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ восстановления изношенного осевого составного режущего инструмента, заключающийся в увеличении наружного диаметра по изношенным зубьям, отличающийся тем, что в корпусе восстанавливаемого инструмента сверлят глухое отверстие и запрессовывают в него конусную оправку с головкой, после чего оправку удаляют и производят окончательную заточку режущей части на необходимый размер диаметра инструмента.
