Устройство для хранения инструмента

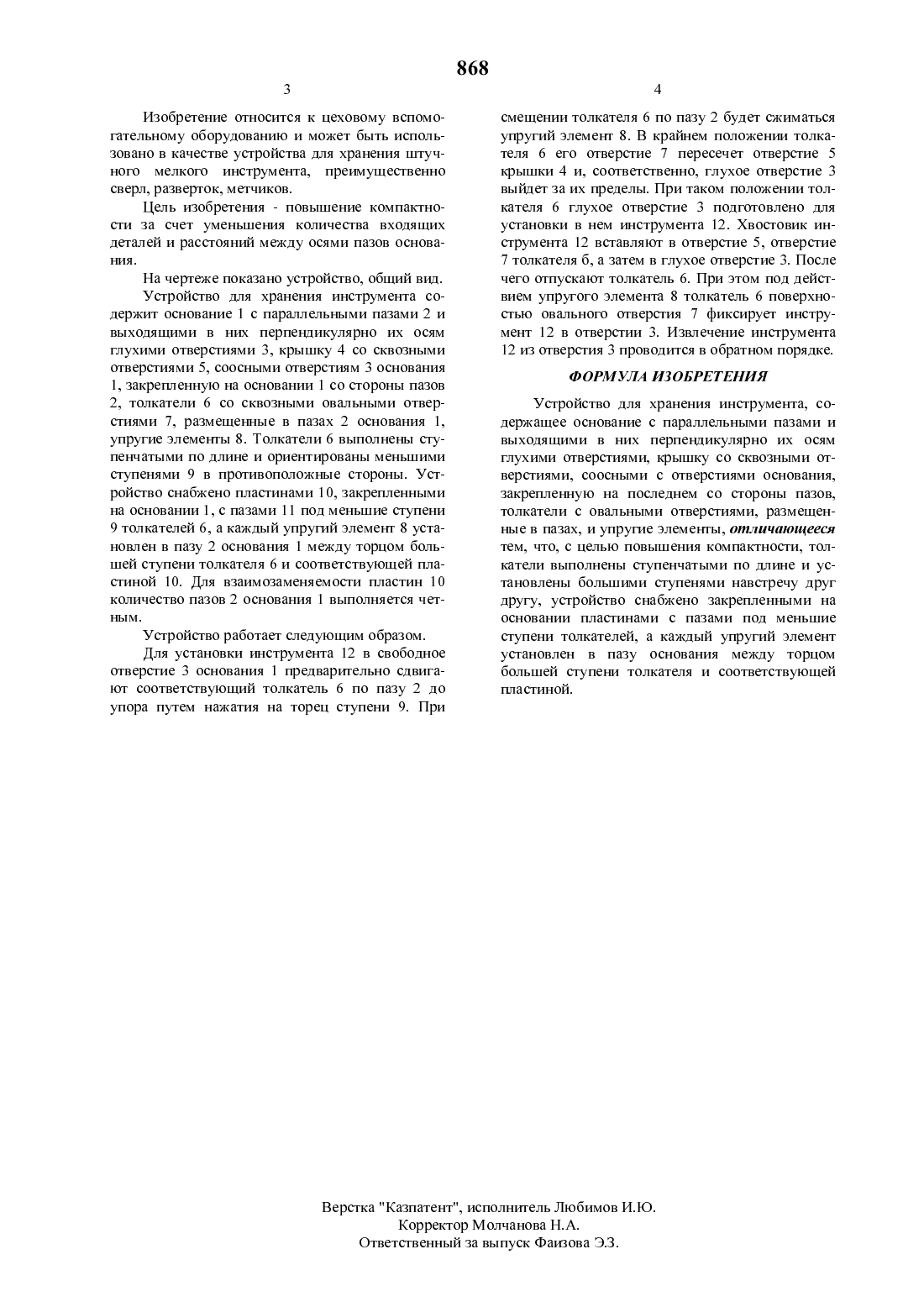

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Казахский научно-исследовательский и проектно-экспериментальный институт сейсмостойкого строительства и архитектуры (КазНИИССА)(56) Патент США Не 2260086, кл. 211- 69, 1941(54) УСТРОЙСТВО ДЛЯ ХРАНЕНИЯ ИНСТРУМЕНТАхранения штучного инструмента, преимущест венно, сверл, разверток и метчиков. Цель изобретения - повышение компактности за счет уменьшения количества входяших деталей и расстояниямежду продольными осями пазов основания. Для установки инструмента 12 в свободное отверстие 3 основания 1 сдвигают толкатель 6 по пазу 2 до,упора нажатием на торец ступени 9. Толкатель 6 при этом сжимает упругий элемент 8. В крайнем положении толкателя 6 его отверстие 7 пересекает отверстие 5 крышки 4 и, соответственно, глухое отверстие 3 и выходит за их пределы. Хвостовик инструмента 12 вставляют в отверстие 5, отверстие 7 толкателя 6, а затем в глухое отверстие 3. После этого отпускают толкатель 6, который под действием упругого элемента 8 стенками отверстия 7 фиксирует инструмент 12 в отверстии 3. Упругий элемент 8 устанавливается в пазу 2 и упирается в торец толкателя 6 и пластину 10. Меньшая ступень 9 толкателя 6 проходит через паз 11 пластины 10.Изобретение относится к цеховому вспомогательному оборудованию и может быть использовано в качестве устройства для хранения щтучного мелкого инструмента, преимущественно сверл, разверток, метчиков.Цель изобретения - повышение компактности за счет уменьшения количества входящих деталей и расстояний между осями пазов основания.На чертеже показано устройство, общий вид.Устройство для хранения инструмента содержит основание 1 с параллельными пазами 2 и выходящими в них перпендикулярно их осям глухими отверстиями 3, крыщку 4 со сквозными отверстиями 5, соосными отверстиям 3 основания 1, закрепленную на основании 1 со стороны пазов 2, толкатели 6 со сквозными овальньпии отверстиями 7, размещенные в пазах 2 основания 1,упругие элементы 8. Толкатели 6 выполнены ступенчатьпии по длине и ориентированы меньщими ступенями 9 в противоположные стороны. Устройство снабжено пластинами 10, закрепленными на основании 1, с пазами 11 под меньщие ступени 9 толкателей 6, а каждый упругий элемент 8 установлен в пазу 2 основания 1 между торцом больщей ступени толкателя 6 и соответствующей пластиной 10. Для взаимозаменяемости пластин 10 количество пазов 2 основания 1 выполняется четным.Устройство работает следующим образом.Для установки инструмента 12 в свободное отверстие 3 основания 1 предварительно сдвигают соответствующий толкатель 6 по пазу 2 до упора путем нажатия на торец ступени 9. Присмещении толкателя 6 по пазу 2 будет сжиматься упругий элемент 8. В крайнем положении толкателя 6 его отверстие 7 пересечет отверстие 5 крыщки 4 и, соответственно, глухое отверстие 3 выйдет за их пределы. При таком положении толкателя 6 глухое отверстие 3 подготовлено для установки в нем инструмента 12. Хвостовик инструмента 12 вставляют в отверстие 5, отверстие 7 толкателя б, а затем в глухое отверстие 3. После чего отпускают толкатель 6. При этом под действием упругого элемента 8 толкатель 6 поверхностью овального отверстия 7 фиксирует инструмент 12 в отверстии 3. Извлечение инструмента 12 из отверстия 3 проводится в обратном порядке.Устройство для хранения инструмента, содержащее основание с параллельными пазами и выходящими в них перпендикулярно их осям глухими отверстиями, крыщку со сквозными отверстиями, соосными с отверстиями основания,закрепленную на последнем со стороны пазов,толкатели с овальными отверстиями, размещенные в пазах, и упругие элементы, отличающееся тем, что, с целью повыщения компактности, толкатели выполнены ступенчатыми по длине и установлены больщими ступенями навстречу друг другу, устройство снабжено закрепленными на основании пластинами с пазами под меньщие ступени толкателей, а каждый упругий элемент установлен в пазу основания между торцом больщей ступени толкателя и соответствующей пластиной.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Молчанова Н.А. Ответственный за выпуск Фаизова Э.3.
