Устройство для хранения инструмента
Формула / Реферат
УСТРОЙСТВО ДЛЯ ХРАНЕНИЯ ИНСТРУМЕНТА, содержащее корпус с глухими и соосными им сквозными отверстиями для инструмента, отличающееся тем, что, с целью повышения удобства эксплуатации, корпус образован основанием и крышкой, на основании выполнены пазы, последовательно расположенные параллельно друг другу и соединяющие входы глухих отверстий, а устройство снабжено закрепленными на основании ограничителями и огибающим последние с натягом и пересекающим параллельные пазы гибким элементом, предназначенным для фиксации инструмента.
Текст

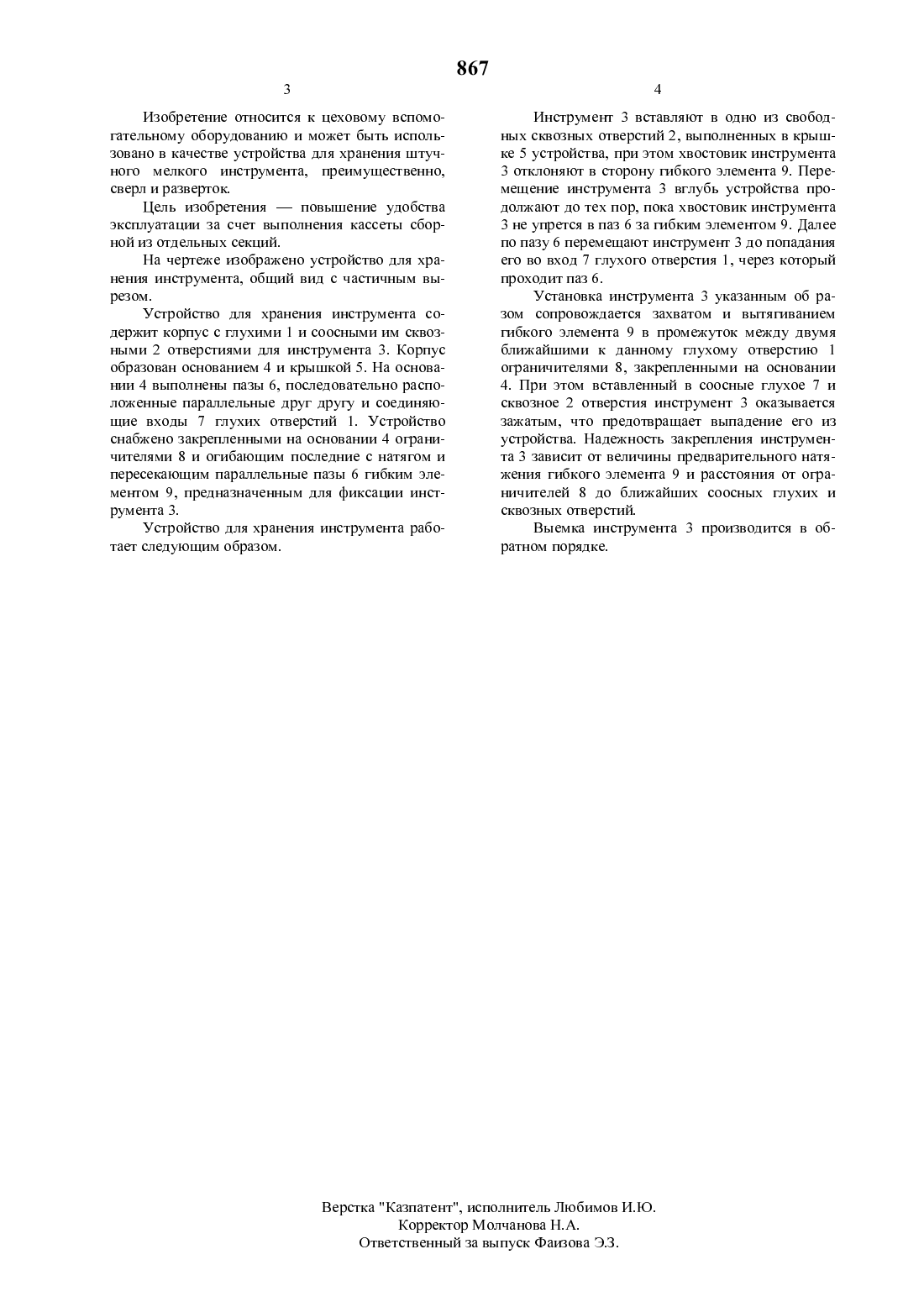

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) (57)УСТРОЙСТВО ДЛЯ ХРАНЕНИЯ ИНСТРУМЕНТА, содержащее корпус с глухими и соосными им сквозными отверстиями для инст румента, отличающееся тем, что, с Целью повышения удобства эксплуатации, корпус образован основанием и крышкой, на основании выполнены пазы, последовательно расположенные параллельно друг другу и соединяющие входы глухих отверстий, а устройство снабжено закрепленными на основании ограничителями и огибающим последние с натягом и пересекающим параллельные пазы гибким элементом, предназначенным для фиксации инструмента.Изобретение относится к цеховому вспомогательному оборудованию и может быть использовано в качестве устройства для хранения штучного мелкого инструмента, преимущественно,сверл и разверток.Цель изобретения повышение удобства эксплуатации за счет выполнения кассеты сборной из отдельных секций.На чертеже изображено устройство для хранения инструмента, общий вид с частичным вырезом.Устройство для хранения инструмента содержит корпус с глухими 1 и соосными им сквозными 2 отверстиями для инструмента 3. Корпус образован основанием 4 и крышкой 5. На основании 4 выполнены пазы 6, последовательно расположенные параллельные друг другу и соединяющие входы 7 глухих отверстий 1. Устройство снабжено закрепленными на основании 4 ограничителями 8 и огибающим последние с натягом и пересекающим параллельные пазы 6 гибким элементом 9, предназначенным для фиксации инструмента 3.Устройство для хранения инструмента работает следующим образом.Инструмент 3 вставляют в одно из свободных сквозных отверстий 2, выполненных в крышке 5 устройства, при этом хвостовик инструмента 3 отклоняют в сторону гибкого элемента 9. Перемещение инструмента 3 вглубь устройства продолжают до тех пор, пока хвостовик инструмента 3 не упрется в паз 6 за гибким элементом 9. Далее по пазу 6 перемещают инструмент 3 до попадания его во вход 7 глухого отверстия 1, через который проходит паз 6.Установка инструмента 3 указанным об разом сопровождается захватом и вытягиванием гибкого элемента 9 в промежуток между двумя ближайшими к данному глухому отверстию 1 ограничителями 8, закрепленными на основании 4. При этом вставленный в соосные глухое 7 и сквозное 2 отверстия инструмент 3 оказывается зажатым, что предотвращает выпадение его из устройства. Надежность закрепления инструмента 3 зависит от величины предварительного натяжения гибкого элемента 9 и расстояния от ограничителей 8 до ближайших соосных глухих и сквозных отверстий.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Молчанова Н.А. Ответственный за выпуск Фаизова Э.3.
МПК / Метки
МПК: B25H 3/00
Метки: инструмента, устройство, хранения
