Гаечный ключ Курилова “КОСМ”.

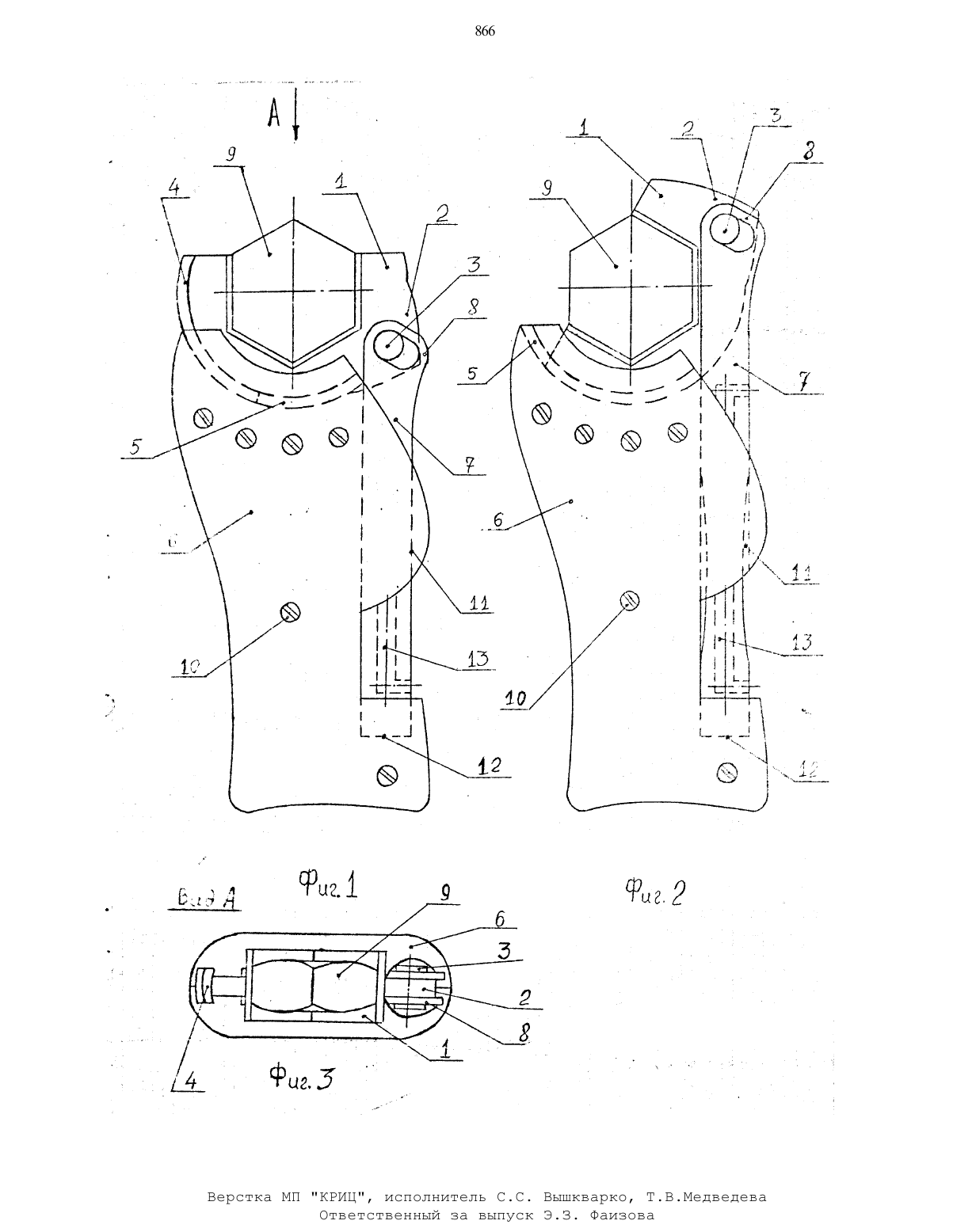

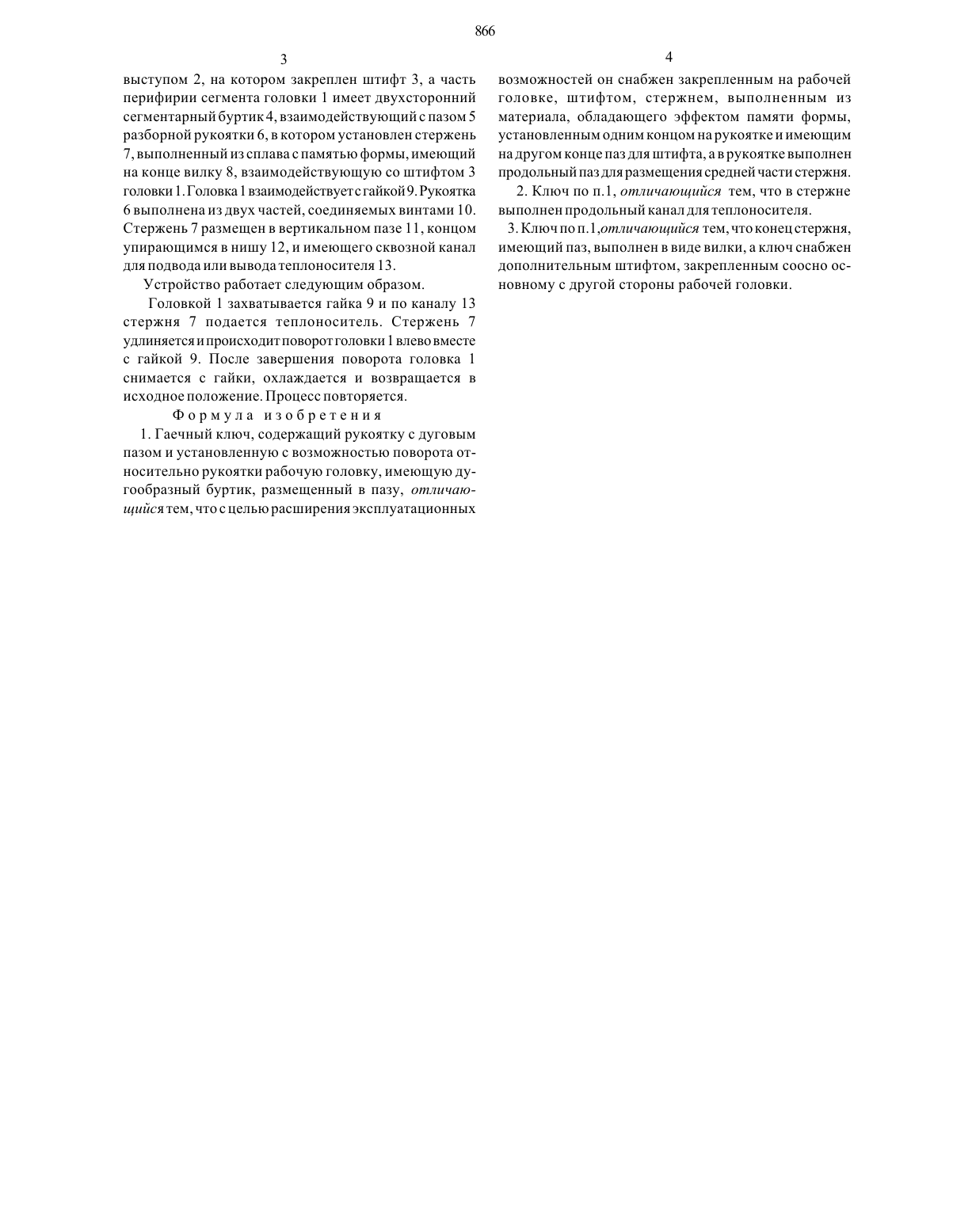

(51)5 92575 13/08 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАН ИЕ ИЗОБРЕТЕНИЯ К П АТ Е Н ТУ 1 2(56) Авторское свидетельство СССР Не 1395470, кл.(54) ГАЕЧНЫЙ КЛЮЧ КУРИЛОВА КОСМ(5 7) Изобретение относится к гаечным ключам и может быть использовано в различных отраслях промышленности. Цель изобретения - расширение эксплуатационных возможностей. Гаечный ключ содержит рукоятку с дуговым пазом иИзвестен гаечный ключ, содержащий головку с открытым зевом и пару рычагов, имеющих на обращенных одна к другой поверхностях рифления, и один из которых Шарнирно соединен с головкой и рукояткой с осевым овальным отверстием (Авторское свидетельстве СССР М 1395470 М.Кл. в 25 В 13/О 8,1988).Известен также гаечный ключ, содержащий рукоятку с дуговым пазом и установленную с возможностью поворота относительно рукоятки рабочую головку,имеющую дугообразный буртик, размещенный в пазу.Недостатком прототипа являются небольшие эксплуатационные возможности. Цель изобретения - расширение эксплуатационных возможностей.Поставленная цель достигается тем, что гаечный ключ,содержащий рукоятку с дуговым пазом и установленную с возможностью поворота относительно рукоятки рабочую головку имеющую дугообразный буртик,размещенный в пазу, согласно изобретению, он снабжен,закрепленным на рабочей головке, штифтом, стержнем, установленную с возможностью поворота относительно рукоятки рабочую головку, имеющую дугообразный буртик, размещенный в пазу. Гаечный ключ снабжен,закрепленным на рабочей головке штифтом, стержнем,выполненным из материала, обладающего эффектом памяти формы, установленным одним концом на рукоятке и имеющим на другом конце паз для штифта,в рукоятке выполнен продольный паз для размещения средней части стержня. В стержне выполнен продольный канал для теплоносителяконец стержня, имеющий паз, выполнен в виде вилки, а ключ снабжен дополнительным штифтом, закрепленным соосно основному с другой стороны рабочей головки.Изобретение относится к гаечным ключам и может быть использовано в различных отрасляхвыполненным из материала, обладающего эффектом памяти формы, установленным одним концом на рукоятке и имеющим на другом конце паз для штифта,а в рукоятке выполнен продольный паз для размещения средней части стержня. В стержне выполнен продольный канал для теплоносителя. Конец стержня, имеющий паз,выполнен в виде вилки, а ключ снабжен дополнительным штифтом, закрепленным соосно основному с другой стороны рабочей головки. Сущность изобретения заключается в следующем. Ключ снабжен, закрепленным на рабочей головке,штифтом, стержнем, выполненным из материала с памятью формы, установленным одним концом на рукоятке и имеющим на другом конце паз для штифта,а в рукоятке выполнен продольный паз для размещения средней части стержня. На фиг.1 - изображен гаечный ключ в исходном положении. На фиг.2 - гаечный ключ в рабочем положении. На фиг.3 -вид А-А на фиг. 1. Гаечный ключ состоит из головки 1 с открытым зевом, выполненной в виде полукруглого сегмента с3 выступом 2, на котором закреплен щтифт 3, а часть перифирии сегмента головки 1 имеет двухсторонний сегментарный буртик 4, взаимодействующий с пазом 5 разборной рукоятки 6, в котором установлен стержень 7, выполненный из сплава с памятью формы, имеющий на конце вилку 8, взаимодействующую со Штифтом 3 головки 1 . Головка 1 взаимодействует с гайкой 9, Рукоятка 6 выполнена из двух Частей, соединяемых винтами 10,Стержень 7 размещен в вертикальном пазе 1 1, концом упирающимся в нишу 12, и имеющего сквозной канал для подвода или выводатеплоносителя 13,Устройство работает следующим образом. Головкой 1 захватывается гайка 9 и по каналу 13 стержня 7 подается теплоноситель. Стержень 7 удлиняется и происходит поворот головки 1 влево вместе с гайкой 9, После завершения поворота головка 1 снимается с гайки, охлаждается и возвращается в исходное положение. Процесс повторяется,Формула изобретения 1, Гаечный ключ, содержащий рукоятку с дуговым пазом и установленную с возможностью поворота относительно рукоятки рабочую головку, имеющую дугообразный буртик, размещенный в пазу, отличиющийся тем, что с целью расширения эксплуатационныхвозможностей он снабжен закрепленным на рабочей головке, Штифтом, стержнем, выполненным из материала, обладающего эффектом памяти формы,установленным одним концом нарукоятке и имеющим надругом конце паз для штифта, а в рукоятке выполнен продольный паз для размещения средней части стержня. 2, Ключ по п.1 отличающийся тем, что в стержне выполнен продольный канал для теплоносителя.3. Ключ по п, 1 отличающийся тем, что конец стержня,имеющий паз, выполнен в виде вилки, а ключ снабжен дополнительным Штифтом, закрепленным соосно основному с другой стороны рабочей головки, 866Верстка МП КРИЦ, Исполнитель С.С. Вышкварко, Т.В.МеДвеДева Ответственный за выпуск Э.З. Фаизова
