Захватное устройство Касымова Калкена

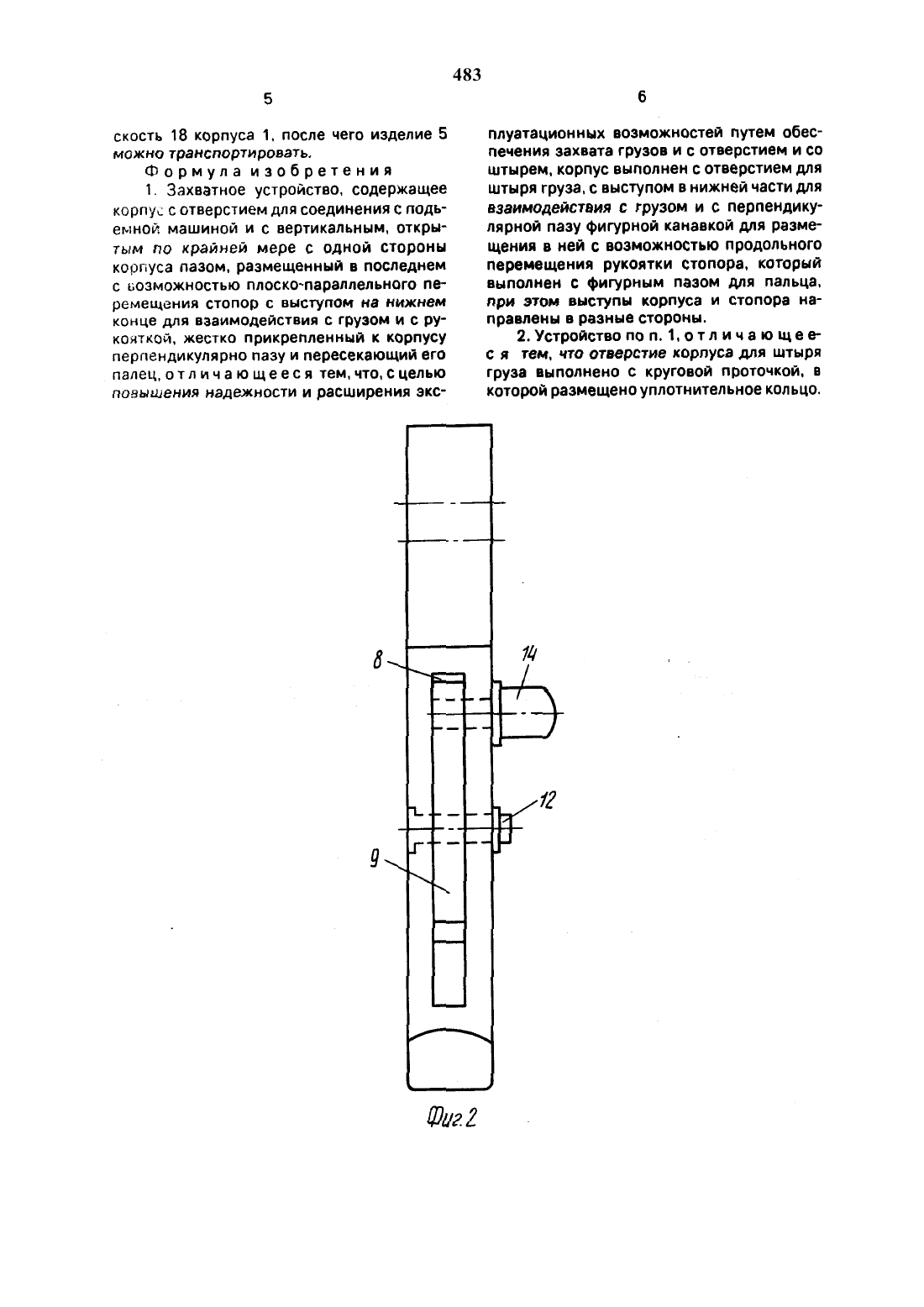

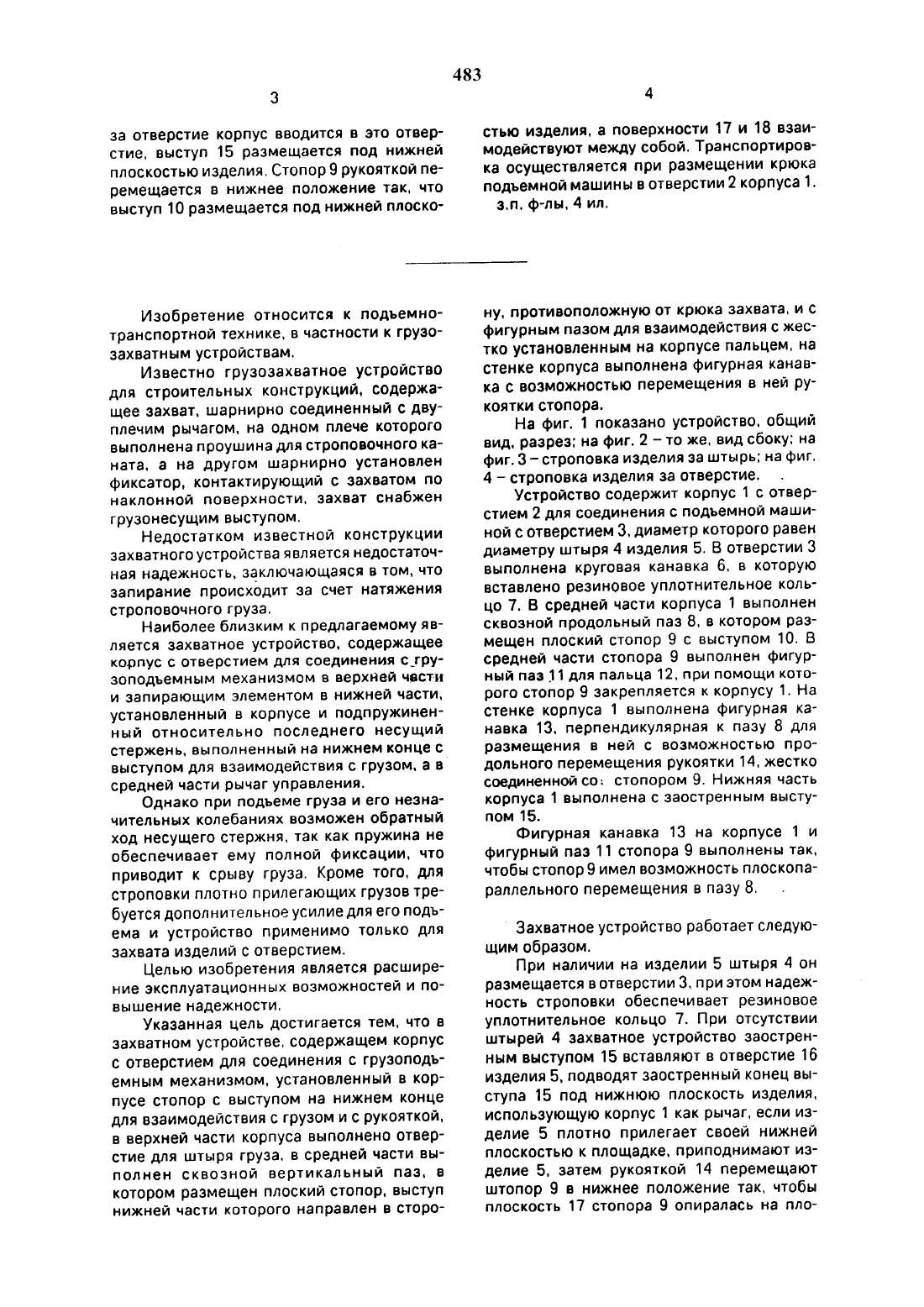

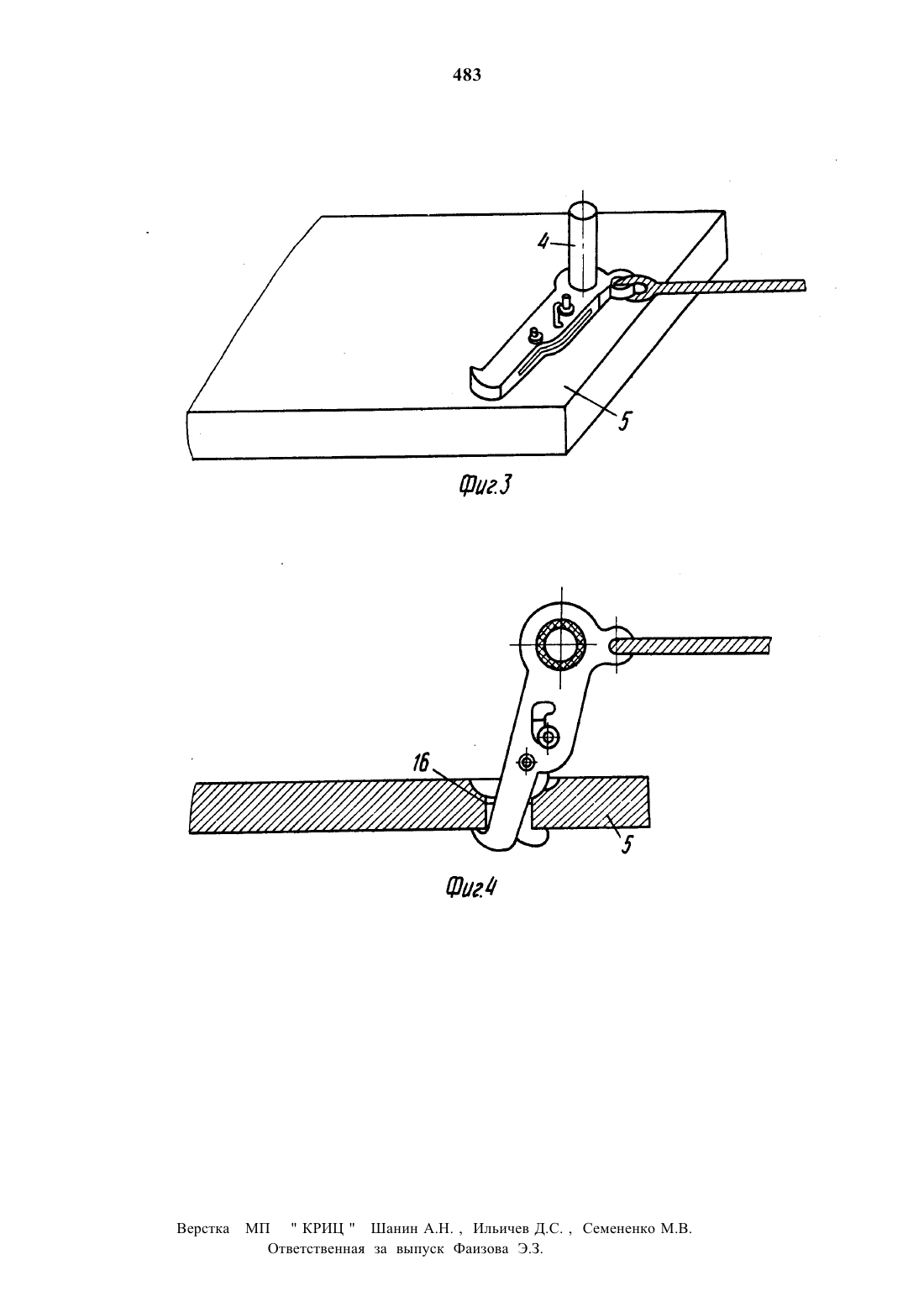

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(54) ЗАХВАТНОЕ УСТРОЙСТВО КАСЫМОВА КАЛКЕНА(57) Изобретение относится к подъемнотранспортной технике. Цель изобретения повышение надежности и расширение эксплуатационных возможностей. Устройство содержит корпус 1 с отверстиями 2 и 3, пазом 8. канавкой 13 и выступом 15. стопор 9 с пазом 11. рукояткой и выступом 10. При захвате изделия за штырь последний разме щается в отверстии 3. При захвате изделияза отверстие корпус вводится в это отверстие. выступ 15 размещается под нижней плоскостью изделия. Стопор 9 рукояткой перемещается в нижнее положение так. что выступ 10 размещается под нижней плоско Изобретение относится к подъемнотранспортной технике. в частности к грузозахватным устройствам.Известно грузозахватное устройство для строительных конструкций. содержащее захват, шарнирно соединенный с двуплечим рычагом. на одном плече которого выполнена проушина для строповочного каната. а на другом шарнирно установлен фиксатор, контактирующий с захватом по наклонной поверхности. захват снабжен грузонесущим выступом.Недостатком известной конструкции захватного устройства является недостаточная надежность. заключающаяся в том. что запирание происходит за счет натяженияНаиболее близким к предлагаемому является захватное устройство. содержащее корпус с отверстием для соединения сгрузоподьемным механизмом в верхней части и запирающим элементом в нижней части. установленный в корпусе и подпружиненный относительно последнего несущийстержень. выполненный на нижнем конце свыступом для взаимодействия с грузом. а в средней части рычаг управления.Однако при подъеме груза и его незначительных колебаниях возможен обратный ход несущего стержня, так как пружина не обеспечивает ему полной фиксации. что приводит к срыву груза. Кроме того, для строповки плотно прилегающих грузов требуется дополнительное усилие для его подъема и устройство применимо только для захвата изделий с отверстием.Целью изобретения является расширение эксплуатационных возможностей и повышение надежности.Указанная цель достигается тем, что в захватном устройстве. содержащем корпус с отверстием для соединения с грузоподъемным механизмом. установленный в корпусе стопор с выступом на нижнем конце для взаимодействия с грузом и с рукояткой. в верхней части корпуса выполнено отверстие для штыря груза, в средней части выполнен сквозной вертикальный паз. в котором размещен плоский стопор. выступ нижней части которого направлен в сторо 483стыо изделия. а поверхности 17 и 18 взаи модействуют между собой. Транспортиров ка осуществляется при размещении крюкану. противоположную от крюка захвата. и с фигурным пазом для взаимодействия с жестко установленным на корпусе пальцем. на стенке корпуса выполнена фигурная канавка с возможностью перемещения в ней рукоятки стопора.На фиг. 1 показано устройство. общий вид. разрез на фиг. 2 то же. вид сбоку на фиг. 3 строповка изделия за штырь на фиг. 4 строповка изделия за отверстие.Устройство содержит корпус 1 с отверстием 2 для соединения с подъемной машиной с отверстием 3. диаметр которого равен диаметру штыря 4 изделия 5. В отверстии 3 выполнена круговая канавка б, в которую вставлено резиновое уплотнительное кольцо 7. В средней части корпуса 1 выполнен сквозной продольный паз 8. в котором размещен плоский стопор 9 с выступом 10. В средней части стопора 9 выполнен фигурный паз 11 для пальца 12. при помощи которого стопор 9 закрепляется к корпусу 1. На стенке корпуса 1 выполнена фигурная канавка 13. перпендикулярная к пазу 8 для размещения в ней с возможностью продольного перемещения рукоятки 14. жестко соединенной со стопором 9. Нижняя часть корпуса 1 выполнена с заостренным выступом 15.Фигурная канавка 13 на корпусе 1 и фигурный паз 11 стопора 9 выполнены так,чтобы стопор 9 имел возможность Плоскопа раллельного перемещения в пазу 8.Захватное устройство работает следующим образом.При наличии на изделии 5 штыря 4 он размещается в отверстии 3. при этом надежность строповки обеспечивает резиновое уплотнительное кольцо 7. При отсутствии штырей 4 захватное устройство заостренным выступом 15 вставляют в отверстие 16 изделия 5, подводят заостренный конец выступа 15 под нижнюю плоскость изделия. использующую корпус 1 как рычаг. если изделие 5 плотно прилегает своей нижней плоскостью к площадке. приподнимают изделие 5. затем рукояткой 14 перемещаютштопор 9 в нижнее положение так. чтобы плоскость 17 стопора 9 опиралась на пло 5скость 18 корпуса 1. после чего изделие 5 можно транспортировать.1. Захватное устройство. содержащее корпус с отверстием для соединения с подъемной машиной и с вертикальным. открытым по крайней мере с одной стороны корпуса пазом. размещенный в последнем с возможностью плоско-параллельного перемещения СТОПОР С ВЫСТУПОМ на НИЖНЕМ конце для взаимодействия с грузом и с рукояткой, жестко прикрепленный к корпусу перпендикулярно пазу и пересекающий его палец. отличающееся тем.что.сцелыо повышения надежности и расширения экс 483плуатационных возможностей путем обеспечения захвата грузов и с отверстием и со штырем, корпус выполнен с отверстием для штыря груза. с выступом в нижней части для взаимодействия с грузом и с перпендикулярной пазу фигурной канавкой для размещения в ней с возможностью продольного перемещения рукоятки стопора. который выполнен с фигурным пазом для пальца. при этом выступы корпуса и стопора направлены в разные стороны.2.Устройство по п. 1.отл ичв ю щеес я тем. что отверстие корпуса для штыря груза выполнено с круговой проточкой. в которой размещено уплотнительное кольцо.Верстка МП КРИЦ Шанин А.Н. , ИлЬиЧев Д.С. , Семененко М.В. Ответственная за выпуск Фаизова Э.З.
