Приспособление для укупорки стеклянных банок жестяными крышками

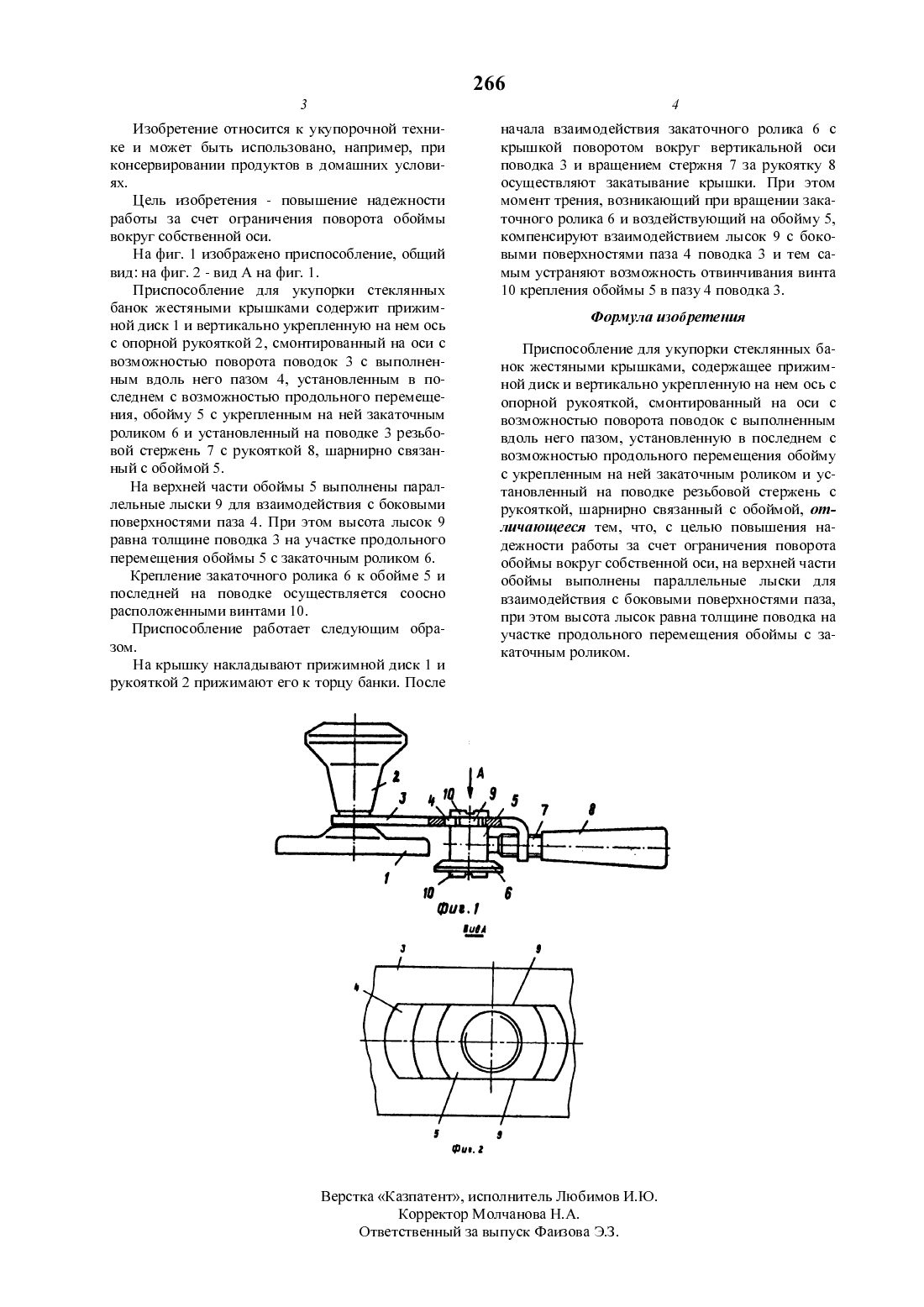

(56) Атлас конструкций элементов приборных устройств. /Под ред. Тищенко О.Ф. М. Машиностроение, 1982, с. 63, рис. 5(54) ПРИСПОСОБЛЕНИЕ ДЛЯ УКУПОРКИ СТЕКЛЯННЬТХ БАНОК ЖЕСТЯНЫМИ КРЬТШКАМИконсервировании продуктов в домашних условиях. Целью изобретения является повышение надежности работы за счет ограничения поворота обот 7 пиы вокруг собственной оси. Приспособление содержит поводок 3 с пазом (П) 4, смонтированную в нем с возможностью перемещения обойму 5 с закаточным роликом (Р) 6, соосно расположенные винты 10 для крепления закаточного ролика (Р) 6 на обойме 5 и последней на поводке,резьбовой стержень 7 с рукояткой 8, щарнирно связанный с обоймой 5. Для исключения поворота обоймы 5 на ней образованы параллельные лыски 9, обеспечивающие взаимодействие обоймы 5 с боковыми поверхностями П 4, причем высота лысок 9 равна толщине поводка 3 на участке перемещения обоймы 5 с Р 6.Изобретение относится к укупорочной технике и может быть использовано, например, при консервировании продуктов в домашних условиях.Цель изобретения - повышение надежности работы за счет ограничения поворота обоймы вокруг собственной оси.На фиг. 1 изображено приспособление, общий вид на фиг. 2 - вид А на 1.Приспособление для укупорки стеклянных банок жестяными крышками содержит прижимной диск 1 и вертикально укрепленную на нем ось с опорной рукояткой 2, смонтированный на оси с возможностью поворота поводок 3 с выполненным вдоль него пазом 4, установленным в последнем с возможностью продольного перемещения, обойму 5 с укрепленным на ней закаточным роликом 6 и установленный на поводке 3 резьбовой стержень 7 с рукояткой 8, щарнирно связанный с обоймой 5.На верхней части обот 7 пиы 5 выполнены параллельные лыски 9 для взаимодействия с боковыми поверхностями паза 4. При этом высота лысок 9 равна толщине поводка 3 на участке продольного перемещения обот 7 пиы 5 с закаточным роликом 6.Крепление закаточного ролика 6 к обойме 5 и последней на поводке осуществляется соосно расположенными винтами 10.Приспособление работает следующим образом.На крыщку накладывают прижимной диск 1 и рукояткой 2 прижимают его к торцу банки. Посленачала взаимодействия закаточного ролика 6 с крыщкой поворотом вокруг вертикальной оси поводка 3 и вращением стержня 7 за рукоятку 8 осуществляют закатывание крыщки. При этом момент трения, возникающий при вращении закаточного ролика 6 и воздействующий на обойму 5,компенсируют взаимодействием лысок 9 с боковыми поверхностями паза 4 поводка 3 и тем самым устраняют возможность отвинчивания винта 10 крепления обоймы 5 в пазу 4 поводка 3.Приспособление для укупорки стеклянных банок жестянъпии крыщками, содержащее прижимной диск и вертикально укрепленную на нем ось с опорной рукояткой, смонтированный на оси с возможностью поворота поводок с выполненньпи вдоль него пазом, установленную в последнем с возможностью продольного перемещения обойму с укрепленным на ней закаточным роликом и установленный на поводке резьбовой стержень с рукояткой, щарнирно связанный с обоймой, отличающееся тем, что, с Целью повыщения надежности работы за счет ограничения поворота обот 7 пиы вокруг собственной оси, на верхней части обоймы выполнены параллельные лыски для взаимодействия с боковыми поверхностями паза,при этом высота лысок равна толщине поводка на участке продольного перемещения обоймы с закаточным роликом.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Молчанова Н.А. Ответственный за выпуск Фаизова Э.3.
