Приспособление для укупорки стеклянных банок жестяными крышками
Формула / Реферат
ПРИСПОСОБЛЕНИЕ ДЛЯ УКУПОРКИ СТЕКЛЯННЫХ БАНОК ЖЕСТЯНЫМИ КРЫШКАМИ, сотоящее из прижимного диска с ручкой, укрепленного на ее оси с возможностью поворота поводка с пазом и смонтированной в нем с возможностью перемещения обоймы с укрепленными на ней закаточным роликом и рукояткой со стержнем, отличающееся тем, что, с целью повышения долговечности работы, оно снабжено установленными на оси ручки стаканом, размещенными в нем пружиной и втулкой и расположенными по обеим сторонам поводка упорными плоскими шайбами, при этом ось укреплена в ручке посредством штифта.
Текст

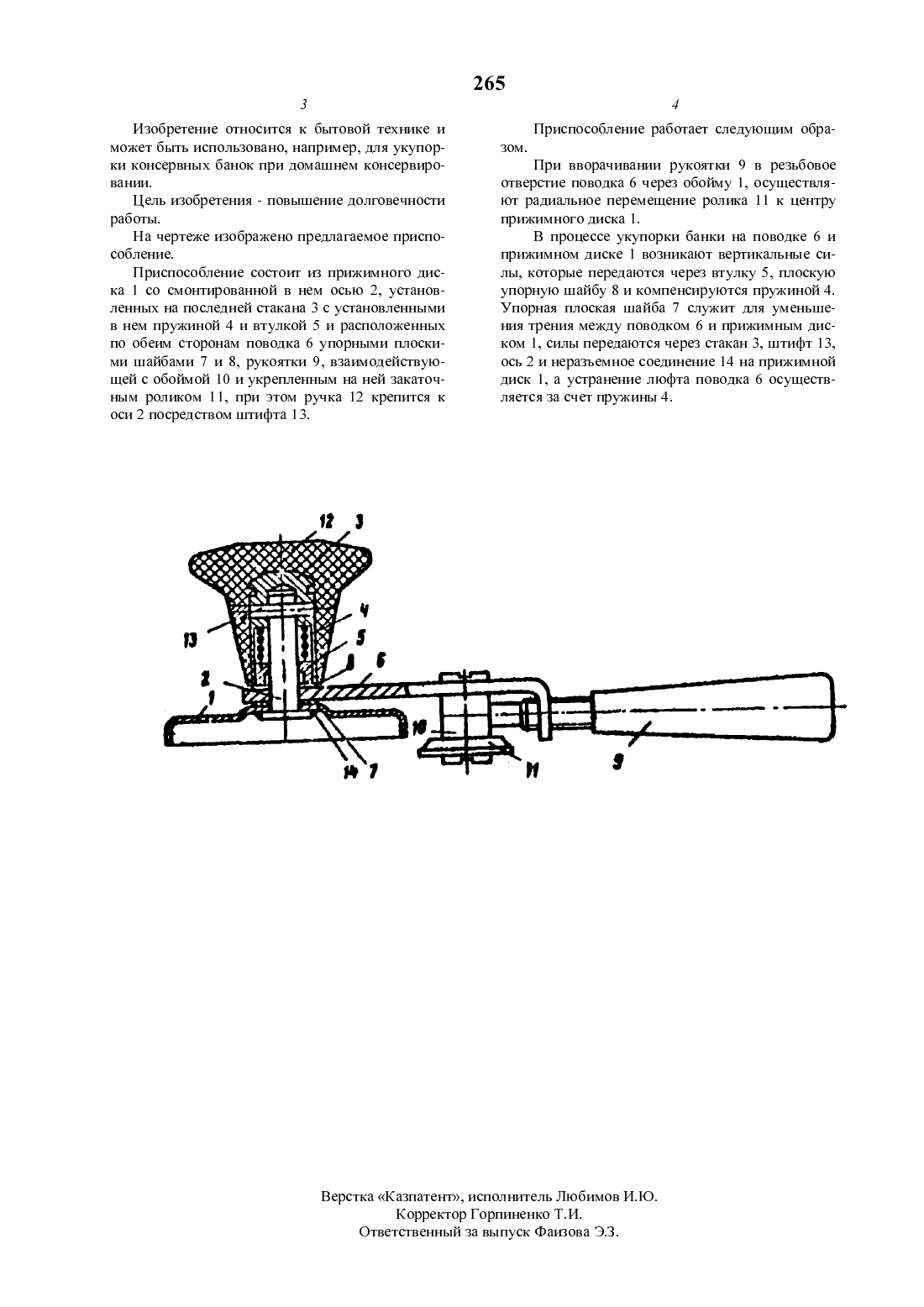

(54)(57) ПРИСПОСОБЛЕНИЕ ДЛЯ УКУПОРКИ СТЕКЛЯННЬТХ БАНОК ЖЕСТЯНЫМИ КРЬТШКАМИ, согоящее из прижимного диска сручкой, укрепленного на ее оси с возможностью поворота поводка с пазом и смонтированной в нем с возможностью перемещения обоймы с укрепленными на ней закаточным роликом и рукояткой со стержнем, отличающееся тем, что, с Целью повышения долговечности работы, оно снабжено установленными на оси ручки стаканом, размещенными в нем пружиной и втулкой и расположенными по обеим сторонам поводка упорными плоскими шайбами, при этом ось укреплена в ручке посредством штифта.Изобретение относится к бытовой технике и может быть использовано, например, для укупорки консервных банок при домашнем консервировании.На чертеже изображено предлагаемое приспособление.Приспособление состоит из прижимного диска 1 со смонтированной в нем осью 2, установленных на последней стакана 3 с установленными в нем пружиной 4 и втулкой 5 и расположенных по обеим сторонам поводка 6 упорными плоскими шайбами 7 и 8, рукоятки 9, взаимодействующей с обоймой 10 и укрепленным на ней закаточным роликом 11, при этом ручка 12 крепится к оси 2 посредством штифта 13.Приспособление работает следующим образом.При вворачивании рукоятки 9 в резьбовое отверстие поводка 6 через обойму 1, осуществляют радиальное перемещение ролика 11 к Центру прижимного диска 1.В процессе укупорки банки на поводке 6 и прижимном диске 1 возникают вертикальные силы, которые передаются через втулку 5, плоскую упорную шайбу 8 и компенсируются пружиной 4. Упорная плоская шайба 7 служит для уменьшения трения между поводком 6 и прижимным диском 1, силы передаются через стакан 3, штифт 13,ось 2 и неразъемное соединение 14 на прижимной диск 1, а устранение люфта поводка 6 осуществляется за счет пружины 4.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.3.
МПК / Метки
МПК: B67B 3/14
Метки: стеклянных, приспособление, банок, укупорки, жестяными, крышками
