Устройство для постановки на рельсы транспортного средства
Формула / Реферат
Использование: в шахтном рельсовом транспорте, в частности, для постановки на рельсы транспортных средств. Сущность изобретения: устройство содержит скобу 2 для охватывания головки рельса, жестко связанную с направляющей лыжей 1, которая выполнена с зубцами 3 со стороны рельс, наклоненными в сторону скобы.
Текст

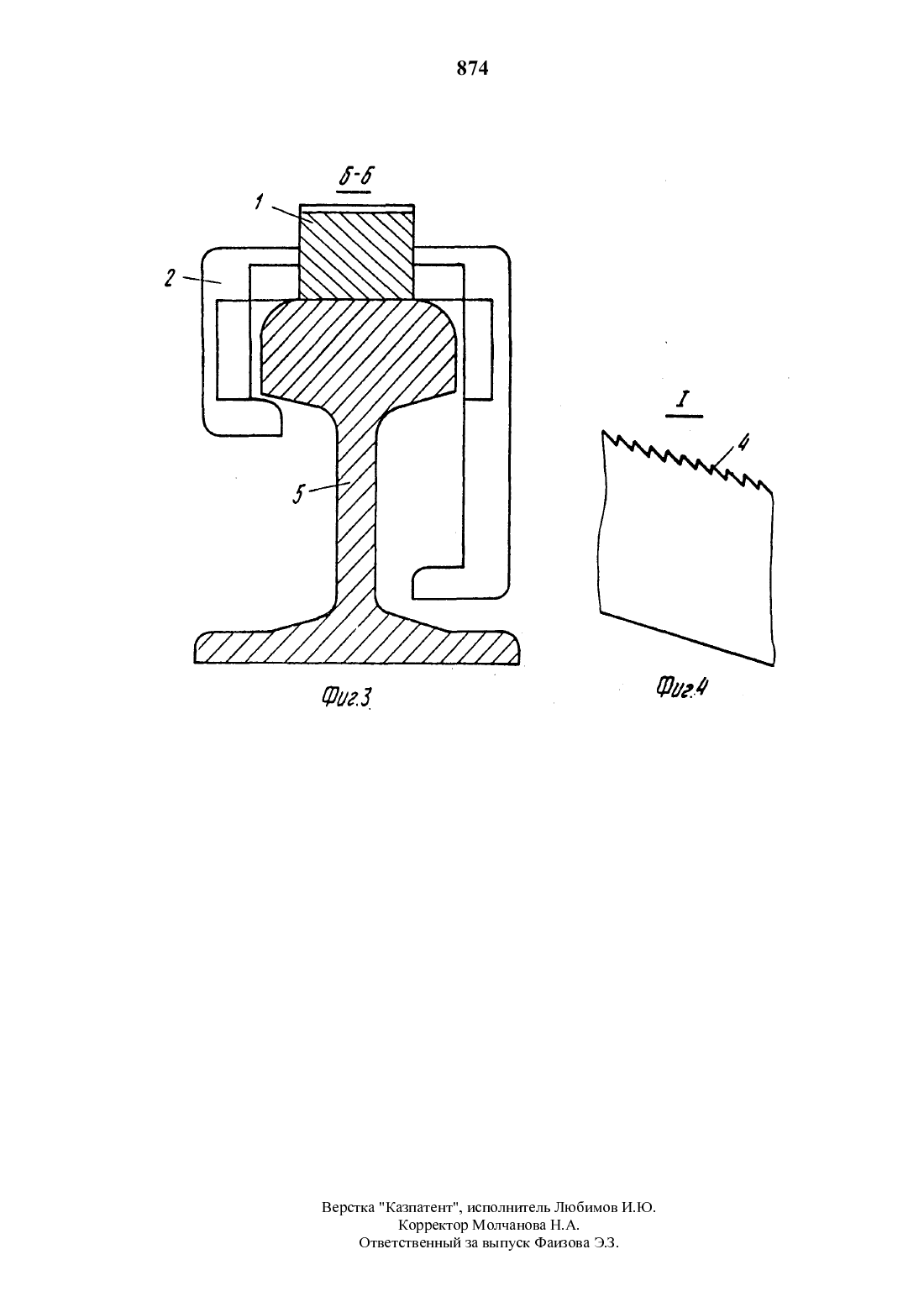

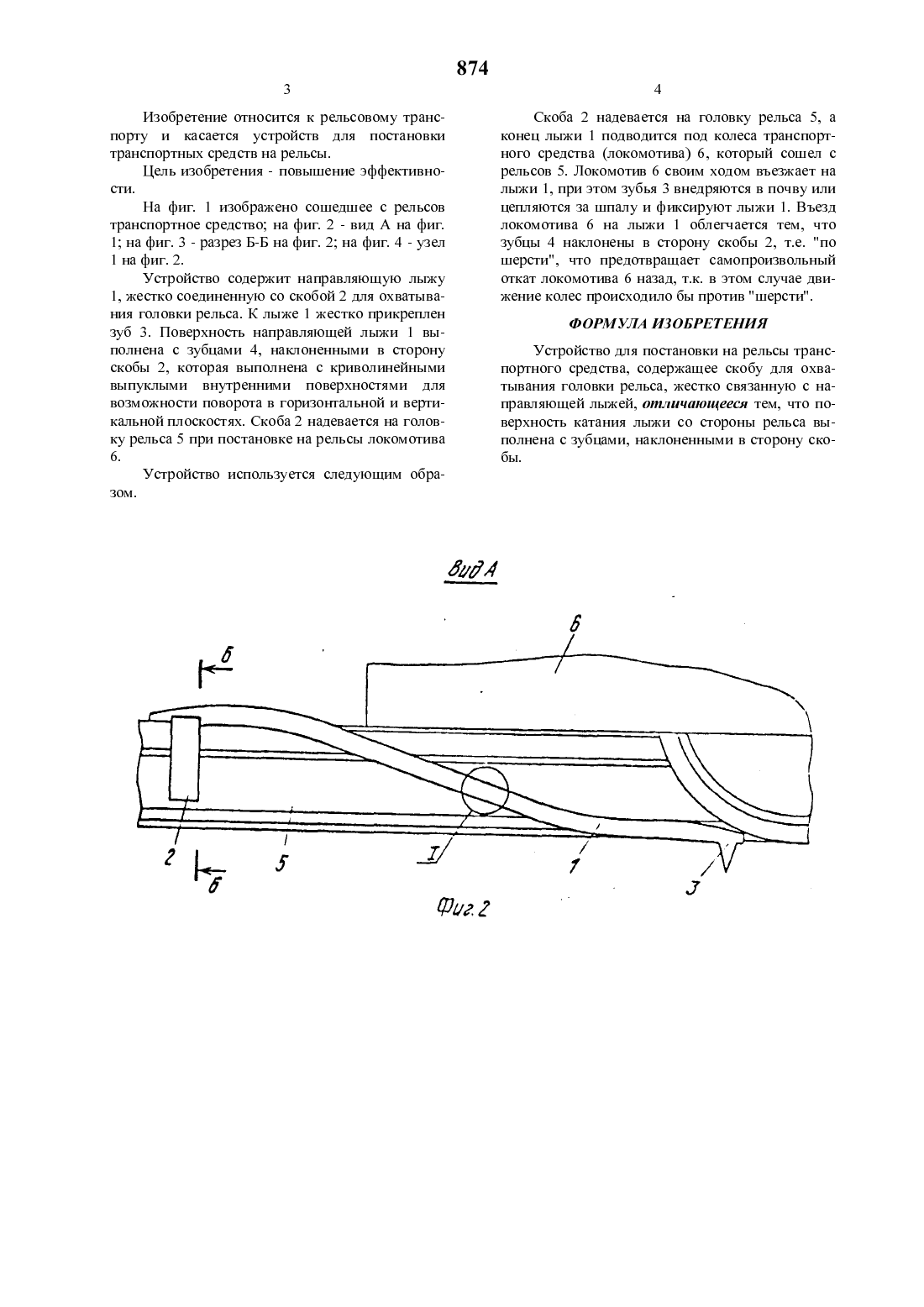

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Малое предприятие научного Центра Горные машины(54) УСТРОЙСТВО ДЛЯ ПОСТАНОВКИ НА РЕЛЬСЫ ТРАНСПОРТНОГО СРЕДСТВА(57) Использование в шахтном рельсовом транспорте, в частности, для постановки на рельсы транспортных средств. Сущность изобретения устройство содержит скобу 2 для охватывания головки рельса, жестко связанную с направляющей лыжей 1, которая выполнена с зубцами 3 со стороны рельс, наклоненными в сторону скобы.Изобретение относится к рельсовому транспорту и касается устройств для постановки транспортных средств на рельсы.На фиг. 1 изображено сощедщее с рельсов транспортное средство на фиг. 2 - вид А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 2 на фиг. 4 - узел 1 на фиг. 2.Устройство содержит направляющую лыжу 1, жестко соединенную со скобой 2 для охватывания головки рельса. К лыже 1 жестко прикреплен зуб 3. Поверхность направляющей лыжи 1 выполнена с зубцами 4, наклоненными в сторону скобы 2, которая выполнена с криволинейными выпуклыми внутренними поверхностями для возможности поворота в горизонтальной и вертикальной плоскостях. Скоба 2 надевается на головку рельса 5 при постановке на рельсы локомотива 6.Устройство используется следующим образом.Скоба 2 надевается на головку рельса 5, а конец лыжи 1 подводится под колеса транспортного средства (локомотива) 6, который сощел с рельсов 5. Локомотив 6 своим ходом въезжает на лыжи 1, при этом зубья 3 внедряются в почву или цепляются за щпалу и фиксируют лыжи 1. Въезд локомотива 6 на лыжи 1 облегчается тем, что зубцы 4 наклонены в сторону скобы 2, т.е. по щерсти, что предотвращает самопроизвольный откат локомотива 6 назад, т.к. в этом случае движение колес происходило бы против щерсти.Устройство для постановки на рельсы транспортного средства, содержащее скобу для охватывания головки рельса, жестко связанную с направляющей лыжей, отличающееся тем, что по верхность катания ЛЪПЖИ СО СТОрОНЪП рельса ВЬЕ полнена с зубцами, наклоненными в сторону скобы.
МПК / Метки
МПК: B61K 5/04
Метки: транспортного, устройство, рельсы, постановки, средства
Код ссылки
<a href="https://kz.patents.su/3-874-ustrojjstvo-dlya-postanovki-na-relsy-transportnogo-sredstva.html" rel="bookmark" title="База патентов Казахстана">Устройство для постановки на рельсы транспортного средства</a>
