Кран машиниста железнодорожного транспортного средства

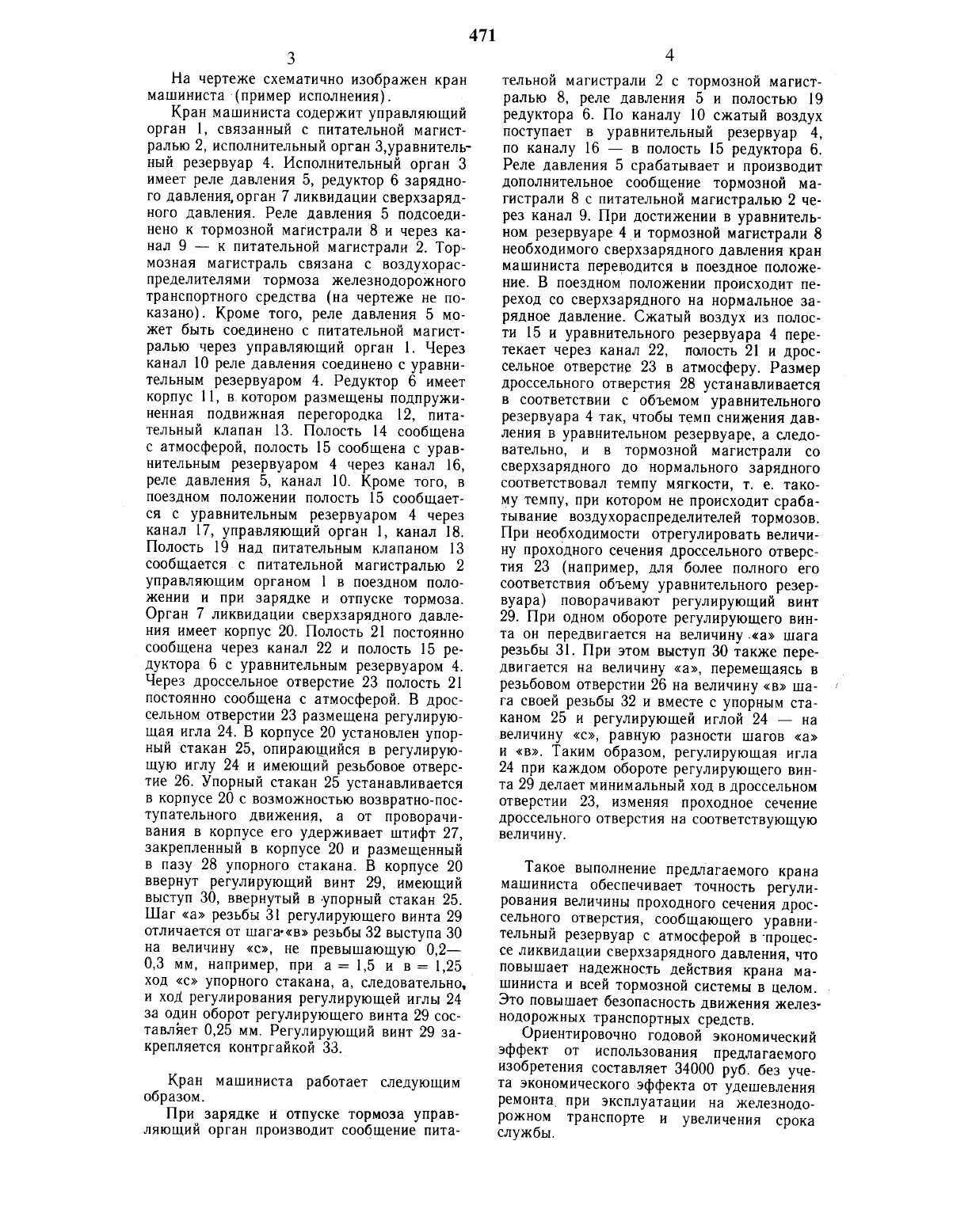

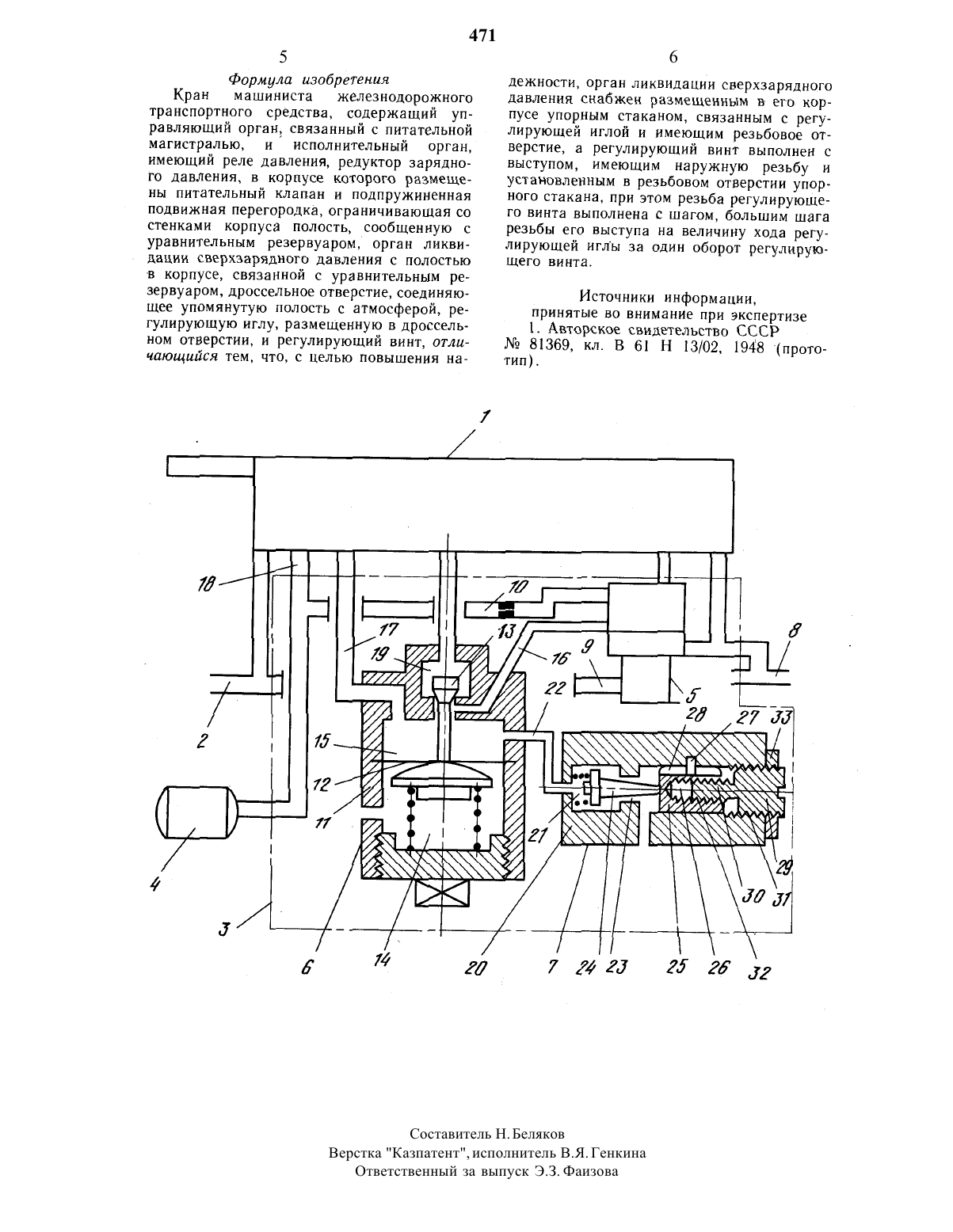

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) АО открытого типа Трансмаш.(57) Изобретение относится к железнодорожному транспорту, и касается устройств кранов машиниста, предназначенных для управления тормозами железнодорожных транспортных средств. например пневматическими тормозами грузового подвижногосостава магистральных железных дорог. Известен кран машиниста железнодорожного транспортного средства, содержащий управляющий орган, связанный с питательной магистралью и исполнительный орган, имеющий реле давления, редуктор зарядного давления, в корпусе которогоразмещены питательный клапан и подпружиненная подвижная перегородка, ограничивающая со стенками корпуса полость. сообщенную с уравнительным резервуаром. орган ликвидации сверхзарядного давления с полостью в корпусе, связаннои с уравнительным резервуаром, дроссельное ОТВЭРСтие, соединяющее упомянутую полость с атмосферой, регулирующую иглу, размещенную в дроссельном отверстии, и регулирующий винт 1.Недостатком известного крана машиниста является невозможность выполнить регулирующий винт с достаточно мелкой резьбой, позволяющей за один оборот винта переместить регулирующую иглу не более чем на О 20,3 мм, т. е. обеспечить требуемую регулировки сечения дроссельного отверстия. Это может привести к нарушению нормального процесса ликвидации сверхзарядки тормозной магистрали и снижению безопасности движения на железнодорожном транспорте.Цель изобретения - повышение надежности крана машиниста.Поставленная цель достигается тем, что орган ликвидации сверхзарядного давления снабжен размещенным в его корпусе упорным стаканом, связанным с регулирующей иглой и имеющим резьбовое отверстие, а регулирующий винт выполнен с выступом,имеющим наружную резьбу и установленным в резьбовом отверстии упорного стакана,при этом резьба регулирующего винта выполнена с шагом, большим шага резьбы его выступа на величину хода регулирующей иглы за содин оборот регулирующего винта.На чертеже схематично изображен кран машиниста пример исполнения).Кран машиниста содержит управляющий орган 1, связанный с питательной магистралью 2, исполнительный орган 3,уравнительный резервуар 4. Исполнительный орган 3 имеет реле давления 5, редуктор 6 зарядного давленияорган 7 ликвидации сверхзарядного давления. Реле давления 5 подсоединено к тормозной магистрали 8 и через канал 9 к питательной магистрали 2. Тормозная магистраль связана с воздухораспределителями тормоза железнодорожного транспортного средства (на чертеже не показано). Кроме того, реле давления 5 может быть соединено с питательной магистралью через управляющий орган 1. Через канал 10 реле давления соединено с уравнительным резервуаром 4. Редуктор 6 имеет корпус 11, в. котором размещены подпружиненная подвижная перегородка 12, питательный клапан 13. Полость 14 сообщена с атмосферой, полость 15 сообщена с уравнительным резервуаром 4 через канал 16,реле давления 5, канал 10. Кроме того, в поездном положении полость 15 сообщается с уравнительным резервуаром 4 через канал 17, управляющий орган 1, канал 18. Полость 19 над питательным клапаном 13 сообщается с питательной магистралью 2 управляющим органом 1 в поездном положении и при зарядке и отпуске тормоза. Орган 7 ликвидации сверхзарядного давления имеет корпус 20. Полость 21 постоянно сообщена через канал 22 и полость 15 редуктора 6 с уравнительным резервуаром 4. Через дроссельное отверстие 23 полость 21 постоянно сообщена с атмосферой. В дроссельном отверстии 23 размещена регулирующая игла 24. В корпусе 20 установлен упорный стакан 25, опирающийся в регулирующую иглу 24 и имеющий резьбовое отверстие 26. Упорный стакан 25 устанавливается в корпусе 20 с возможностью возвратно-поступательного движения, а от проворачивания в корпусе его удерживает штифт 27,закрепленный в корпусе 20 и размещенный в пазу 28 упорного стакана. В корпусе 20 ввернут регулирующий винт 29, имеющий выступ 30, ввернутый в упорный стакан 25. Шаг а резьбы 31 регулирующего винта 29 отличается от шага-в резьбы 32 выступа 30 на величину с, не превышающую 0,20,З мм, например, при а 1,5 и в 1,25ХОД С УПОРНОГО стакана, а, следовательно, и ход регулирования регулирующей иглы 24 за один оборот регулирующего винта 29 составляет 0,25 мм. Регулирующий винт 29 закрепляется контргайкой 33.Кран машиниста работает следующим образом.При зарядке и отпуске тормоза управляющий орган производит сообщение пита 4тельной магистрали 2 с тормозной магистралью 8, реле давления 5 и полостью 19 редуктора 6. По каналу 10 сжатый воздух поступает в уравнительный резервуар 4,по каналу 16 в полость 15 редуктора 6. Реле давления 5 срабатывает и производит дополнительное сообщение тормозной магистрали 8 с питательной магистралью 2 через канал 9. При достижении в уравнительном резервуаре 4,и тормозной магистрали 8 необходимого сверхзарядного давления кран машиниста переводится в поездное положение. В поездном положении происходит переход со сверхзарядного на нормальное зарядное давление. Сжатый воздух из полости 15 и уравнительного резервуара 4 перетекает через канал 22, полость 21 и дроссельное отверстие 23 в атмосферу. Размер дроссельного отверстия 28 устанавливается в соответствии с объемом уравнительного резервуара 4 так, чтобы темп снижения давления в уравнительном резервуаре, а следовательно, и в тормозной магистрали со сверхзарядного до нормального зарядного соответствовал темпу мягкости, т. е. такому темпу, при котором не происходит срабатывание воздухораспределителей тормозов. При необходимости отрегулировать величину проходного сечения дроссельного отверстия 23 (например, для более полного его соответствия объему уравнительного резервуара) поворачивают регулирующий винт 29. При одном обороте регулирующего винта он передвигается на величину ка шага резьбы 31. При этом выступ 30 также передвигается на величину а, перемещаясь в резьбовом отверстии 26 на величину в шага своей резьбы 32 и вместе с упорным стаканом 25 и регулирующей иглой 24 на величину с, равную разности шагов а и в. Таким образом, регулирующая игла 24 при каждом обороте регулирующего винта 29 делает минимальный ход в дроссельном отверстии 23, изменяя проходное сечение дроссельного отверстия на соответствующую величину.Такое выполнение предлагаемого крана машиниста обеспечивает точность регулирования величины проходного сечения дроссельного отверстия, сообщающего уравнительный резервуар с атмосферой впроцессе ликвидации сверхзарядного давления, что повышает надежность действия крана машиниста и всей тормозной системы в целом. Это повышает безопасность движения желез нодорожных транспортных средств.Ориентировочно годовой экономический эффект от использования предлагаемого изобретения составляет 34000 руб. без учета экономического эффекта от удешевления ремонта, при эксплуатации на железнодо рожном транспорте и увеличения срока службы.5 Формула изобретения Кран машиниста железнодорожноготранспортного средства, содержащий управляющий орган, связанный с питательной магистралью, и исполнительный орган,имеющий реле давления, редуктор зарядного давления, в корпусе которого размещены питательный клапан и подпружиненная подвижная перегородка, ограничивающая со стенками корпуса полость, сообщенную с уравнительным резервуаром, орган ликвидации сверхзарядного давления с полостью в корпусе, связанной с уравнительным резервуаром, дроссельное отверстие, соединяющее упомянутую полость с атмосферой, регулирующую иглу, размещенную в дроссельном отверстии, и регулирующий винт, отличающийся тем, что, с Целью повышения надежности, орган ликвидации сверхзарядного давления снабжен размещенным в его корпусе упорным стаканом, связанным с регулирующей иглой и имеющим резьбовое отверстие, а регулирующий винт выполнен с выступом, имеющим наружную резьбу и установленным в резьбовом отверстии упорного стакана, при этом резьба регулирующего винта выполнена с шагом, большим шага резьбы его выступа на величину хода регулирующей иглы за один оборот регулирующего винта.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР М 91369 кл. В 61 Н 13/02, 1948 (прототип .Составитель Н. Беляков Верстка Казпатент, исполнитель В.Я. Генкина Ответственный за выпуск Э.З. Фаизова
