Плоскорез “Казахстан”

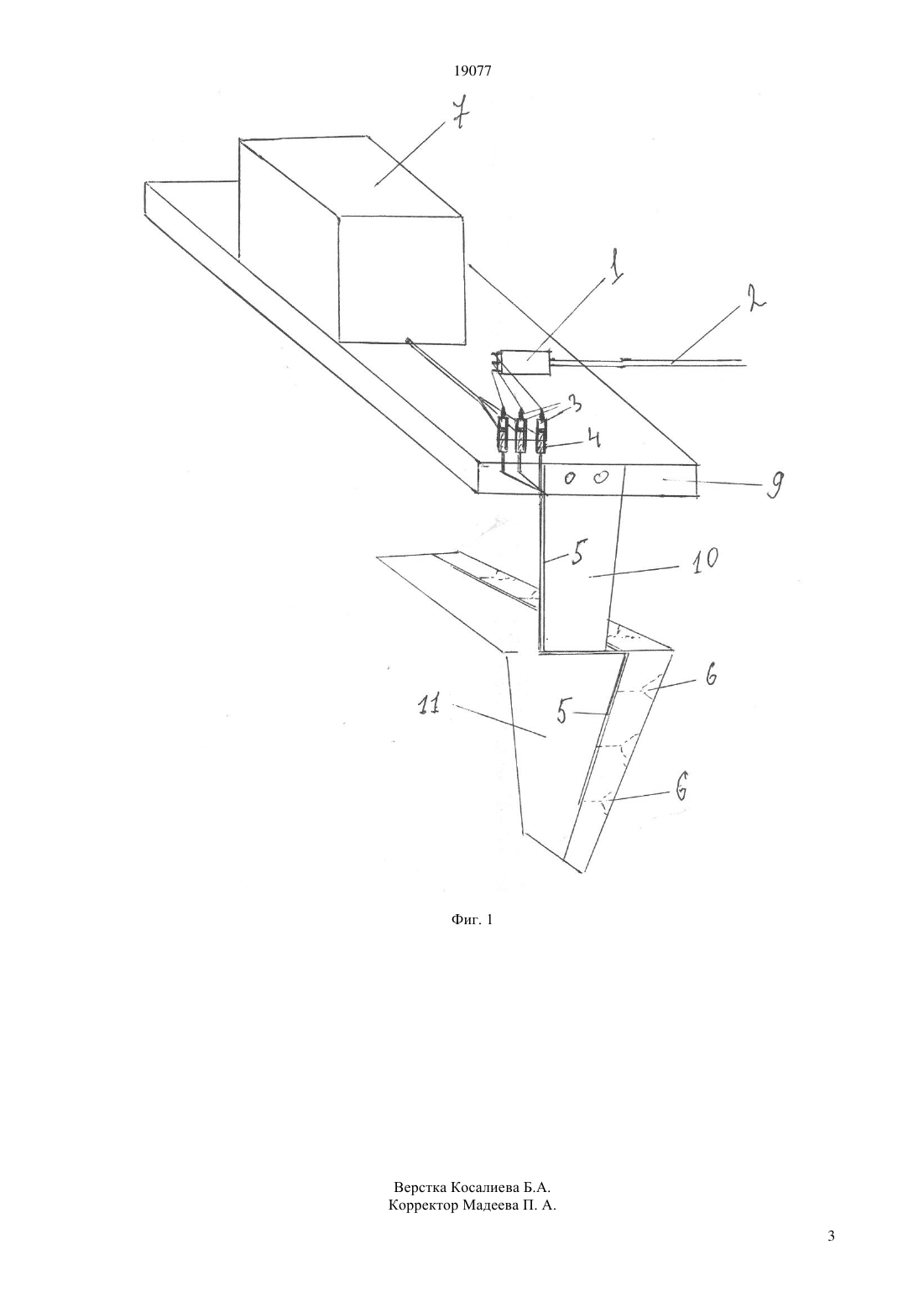

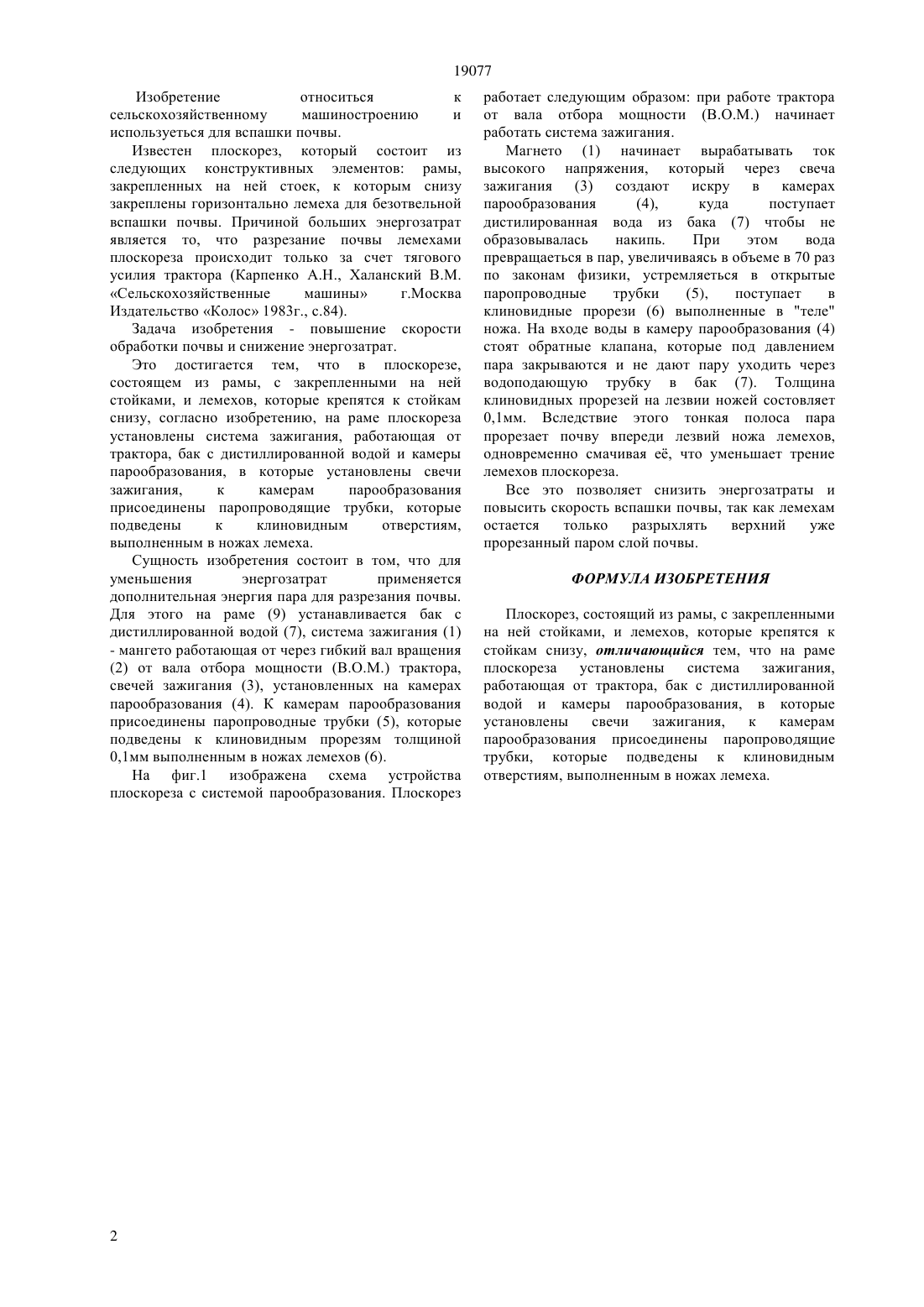

(51) 01 35/32 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ предназначенного для вспашки почвы. Сущность изобретения заключается в применении пара для уменьшения сопротивления почвы при вспашки и уменьшения трения почвы, чтобы добиться увеличения скорости обработки почвы и уменьшения энергозатрат. Для этого на раме плоскореза устанавливается бак с дистиллированной водой. Дистиллированная вода используется для предотвращения накипи на паропроводящих трубках и отверстиях. Также на раме установлена система зажигания, работающая от трактора. Свечи зажигания установлены в камерах парообразования. К камерам парообразования присоединены паропроводящие трубки, которые подведены к клиновидным отверстиям выполненные в ножках лемеха, толщеной 0,1 мм. Под воздействием искры в камерах парообразования, вода превращатся в пар и через паропроводящие трубки проходят в клиновидные прорези внутри ножей лемехов и прорезают почву впереди лезвий ножей.,Халанский В.М.,Сельскохозяйственные машины,Москва издательство Колос. 1983. с.84, (Д 1)2233053 С 1 (Рабочий орган рыхлителя с газодинамическим интенсификатором),опубл. 27.07.2004. (Д 2)2231941 С 1, (Рабочий орган плоскорезаглубокорыхлителя), опубл. 10.07.2004. (Д 3)1500169 А 1 (Плоскорез-глубокорыхлитель),опубл. 15.08.1989, (Д 4)1237097 А 1 (Устройство для рыхления почвы), 15.06.1986, (Д 5)116485 А 1 (Способ уменьшения трения и устранения залипания рабочих органов землеройных орудий), опубл. 01.01.1958, (Д 6) 19077 Изобретение относиться к сельскохозяйственному машиностроению и используеться для вспашки почвы. Известен плоскорез, который состоит из следующих конструктивных элементов рамы,закрепленных на ней стоек, к которым снизу закреплены горизонтально лемеха для безотвельной вспашки почвы. Причиной больших энергозатрат является то, что разрезание почвы лемехами плоскореза происходит только за счет тягового усилия трактора (Карпенко А.Н., Халанский В.М. Сельскохозяйственные машины г.Москва Издательство Колос 1983 г., с.84). Задача изобретения - повышение скорости обработки почвы и снижение энергозатрат. Это достигается тем, что в плоскорезе,состоящем из рамы, с закрепленными на ней стойками, и лемехов, которые крепятся к стойкам снизу, согласно изобретению, на раме плоскореза установлены система зажигания, работающая от трактора, бак с дистиллированной водой и камеры парообразования, в которые установлены свечи зажигания,к камерам парообразования присоединены паропроводящие трубки, которые подведены к клиновидным отверстиям,выполненным в ножах лемеха. Сущность изобретения состоит в том, что для уменьшения энергозатрат применяется дополнительная энергия пара для разрезания почвы. Для этого на раме (9) устанавливается бак с дистиллированной водой (7), система зажигания (1)- мангето работающая от через гибкий вал вращения(2) от вала отбора мощности (В.О.М.) трактора,свечей зажигания (3), установленных на камерах парообразования (4). К камерам парообразования присоединены паропроводные трубки (5), которые подведены к клиновидным прорезям толщиной 0,1 мм выполненным в ножах лемехов (6). На фиг.1 изображена схема устройства плоскореза с системой парообразования. Плоскорез работает следующим образом при работе трактора от вала отбора мощности (В.О.М.) начинает работать система зажигания. Магнето (1) начинает вырабатывать ток высокого напряжения, который через свеча зажигания (3) создают искру в камерах парообразования(4),куда поступает дистилированная вода из бака (7) чтобы не образовывалась накипь. При этом вода превращаеться в пар, увеличиваясь в объеме в 70 раз по законам физики, устремляеться в открытые паропроводные трубки(5),поступает в клиновидные прорези (6) выполненные в теле ножа. На входе воды в камеру парообразования (4) стоят обратные клапана, которые под давлением пара закрываются и не дают пару уходить через водоподающую трубку в бак (7). Толщина клиновидных прорезей на лезвии ножей состовляет 0,1 мм. Вследствие этого тонкая полоса пара прорезает почву впереди лезвий ножа лемехов,одновременно смачивая е, что уменьшает трение лемехов плоскореза. Все это позволяет снизить энергозатраты и повысить скорость вспашки почвы, так как лемехам остается только разрыхлять верхний уже прорезанный паром слой почвы. ФОРМУЛА ИЗОБРЕТЕНИЯ Плоскорез, состоящий из рамы, с закрепленными на ней стойками, и лемехов, которые крепятся к стойкам снизу, отличающийся тем, что на раме плоскореза установлены система зажигания,работающая от трактора, бак с дистиллированной водой и камеры парообразования, в которые установлены свечи зажигания,к камерам парообразования присоединены паропроводящие трубки, которые подведены к клиновидным отверстиям, выполненным в ножах лемеха.
