Плуг

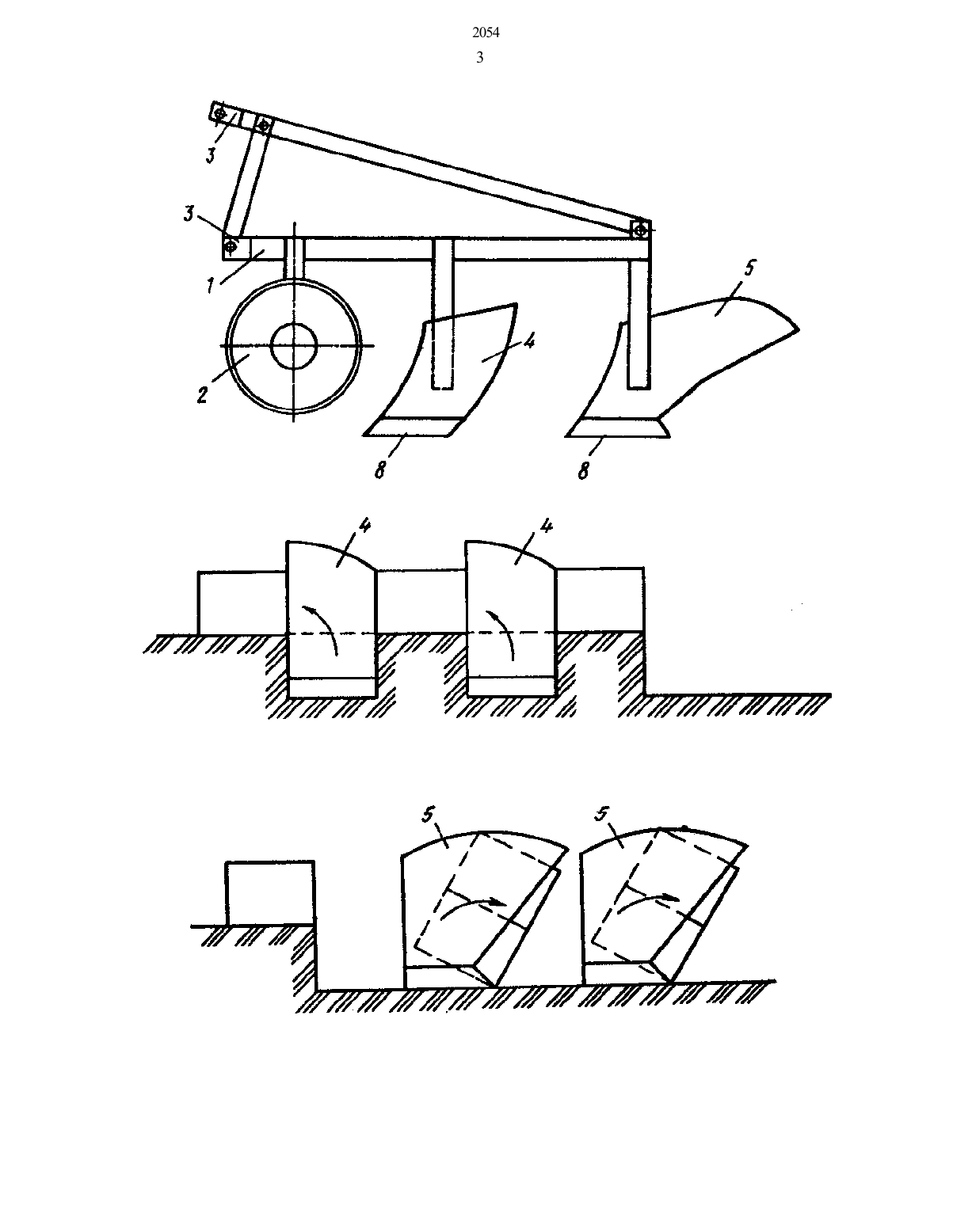

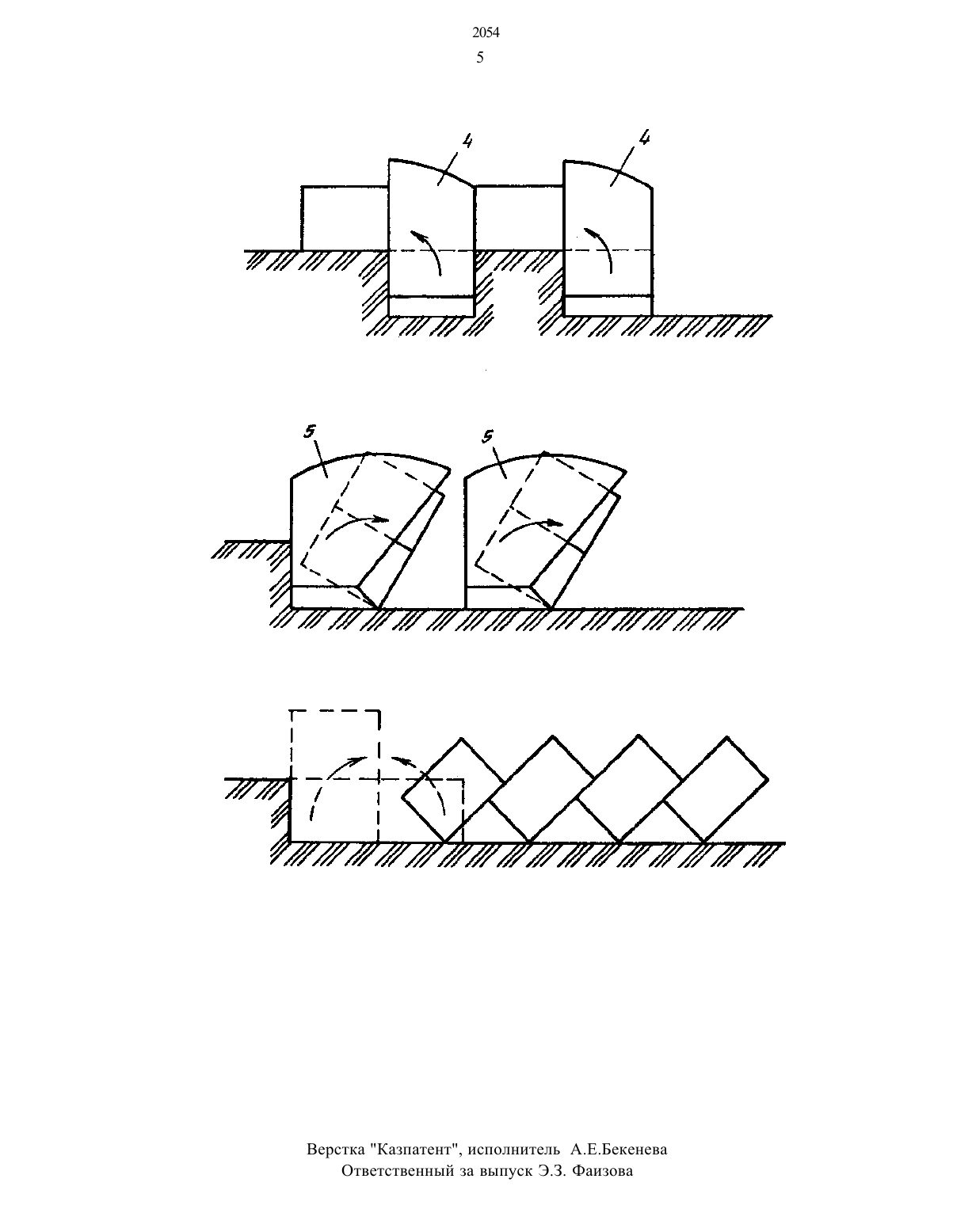

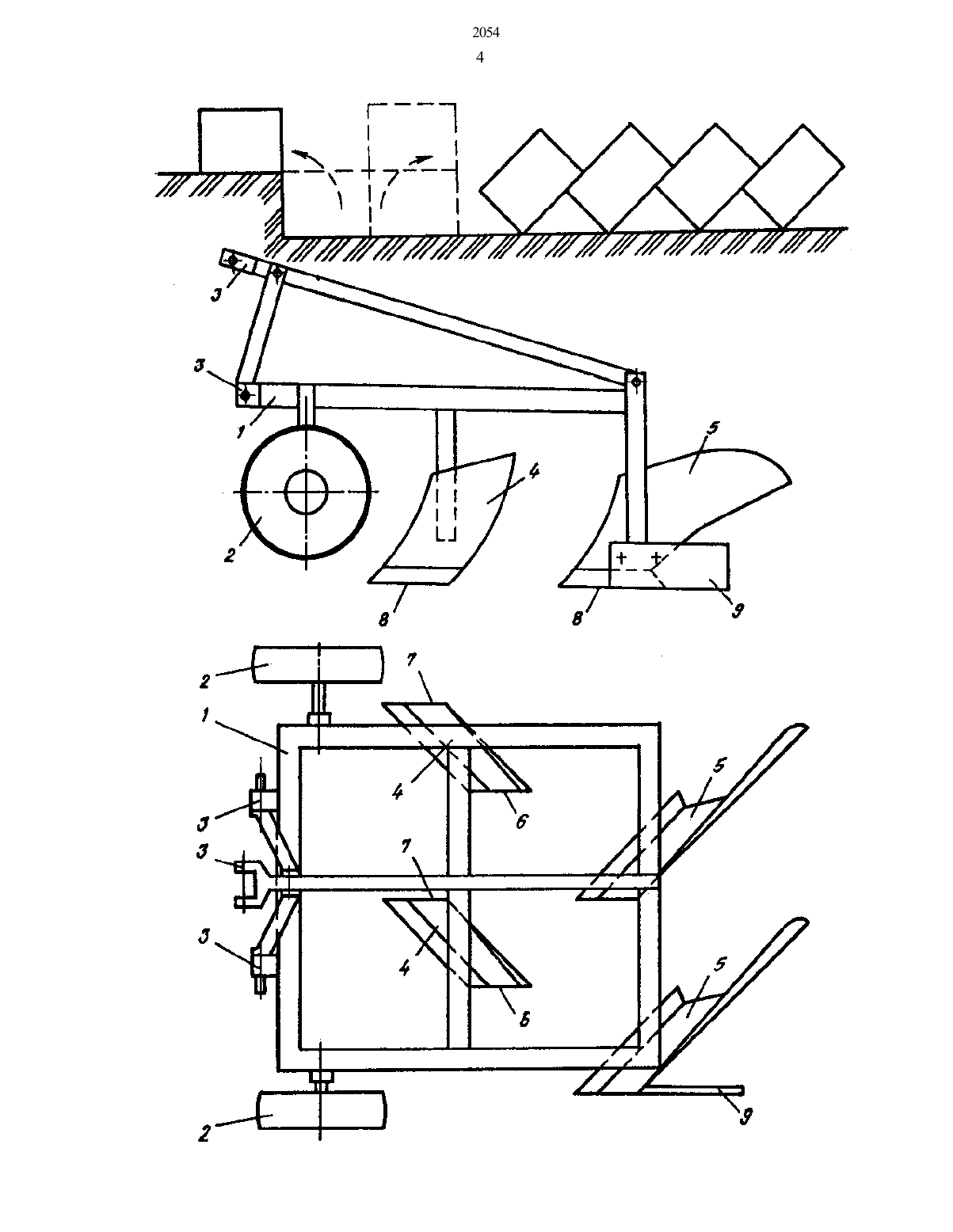

(56) Авторское свидетельство СССР Ля 456590,кл. А 01 В 15/00. 1972. Авторское свидетельство СССР М 1120929,кл. А 01 В 15/00, 1980.изобретения - снижение тягового сопротивления и повышение качества вспашки. Устройство содержит плужные корпуса 4 и 5. Плужнь 1 е корпуса 4 одного ряда выполнены левооборачивающими, плужные корпуса 5 другого ряда выполнены правооборачивающими. При работе плуга левооборачивающие корпуса 4 первого ряда укладывают пласт влево по ходу движения плуга, а правооборачивающие вправо совместно с пластом, вырезанным корпусом 4 первого ряда. После прохода плуга образуется одинарная борозда, а на невспаханной поверхности поля не остается пласта почвы. 2 з.п.ф-лы, 10 ил.Цель изобретения - снижение тягового сопротивления и повышение качества вспашки.На фиг. 1 показан плуг с левообо рачнвеющини плужными корпусами первого.ряда, вид сбоку на фиг. 2 - то же, вид сверку на фиг. 3 - схема работы певооборачивающнх плужных корпусов первого ряда на фиг. 4 - оборот пласта правооборачивающимм плужньщш корпусами второго ряда на.фиг.5 схема технологического процесса на фиг. 6 - плуг со смещенными.рядами плужнык корпусов, вид сбоку на фиг. 7 - то же, вид сверху на фиг.8 схема работы певооборачивающх плужнып корпусов первого ряда на фиг.9 оборот пласта правооборачивающиии пнужнъшш корпусами второго ряда на фиг. 10 схема технологического проЦЕССЗ вспашки.Плуг содержит раму 1 с опорным колесами 2 и навесным устройством 3. На раме закреплены в два ряда в чередующемся порядке поперек направления движения плужне корпуса Ь и 5. Плужне корпуса д первого ряда имеют бороздной обрез 6, параллельно полевому обрезу 7, и выполнены левооборачивающимм. Плужные корпуса 5 второго ряда выполнены правооборачивающн. Режущие кромки 8 лемехов плужных корпусов первого и второго рядов расположены на одном уровне. Ряды плужных корпусов (фиг. 6 и 7) смещены одни относительно других на расстояние между полевыми обрезами первых корпусов каждого ряда, равное суме их ширины захвата, а на первом корпусе второго ряда установлена полевая доска 9.При работе плуга ленооборачивающие корпуса 4 первого ряда вырезают из монолита почвы пласты и укпадЫВ 3 ЮТих влево по ходу на поверхность поля. Каждый правооборвчнваюший корпус 5 второго ряда подрезает пласт и отваливает его вправо по ходу в борозду совместно с пластом, вырезанным корпусом А первого ряда. После прохода плуга (фиг. 2) образуется двойная борозда, а на невспаханной повернности поля по краю борозды остается пласт почвы, вырезанный и уложенный первымкорпусом первого ряда(фмг 3-5), После прохода плуга (фиг. 7) образуется одинарная борозда, а на невспаханной поверхности поля не остается пласта почвы (фиг. В-10). Полевая доска 9 обеспечивает дополнительную устойчивость кода предлагаемого плуга по ширине захвата.1. Плуг, содержащй раму, на которой установлены в несколько рядов в чередующемся порядке плужные корпуса, режуше кроми лемехов расположены на одном уровне, причем у пружных корпусов первого ряда бороздной обрез параллельный полевому, о т л нч а ю щ и й с я тем, что, с целью снижения тягового сопротивления и повышения качества вспашки, плужные корпуса одного из рядов выполнены левооборачиваюшмм, а другого - правооборачивающнми.2. Плуг по п. 1, о т л и ч а ющ и й с я тем, что, полевые обрезы первым плужныщ корпусов каждого ряда расположены в одной продольновертикапьной плоскости.3. Плуг по п. 1, о т л и ч а ющ и й с я тем, что ряды плужных корпусов смещены одни относительно других на расстояние между попевми обрезами первых корпусов каждого ряда, равное сумме их ширины захвата.
