Плужный корпус для работы в закрытой борозде

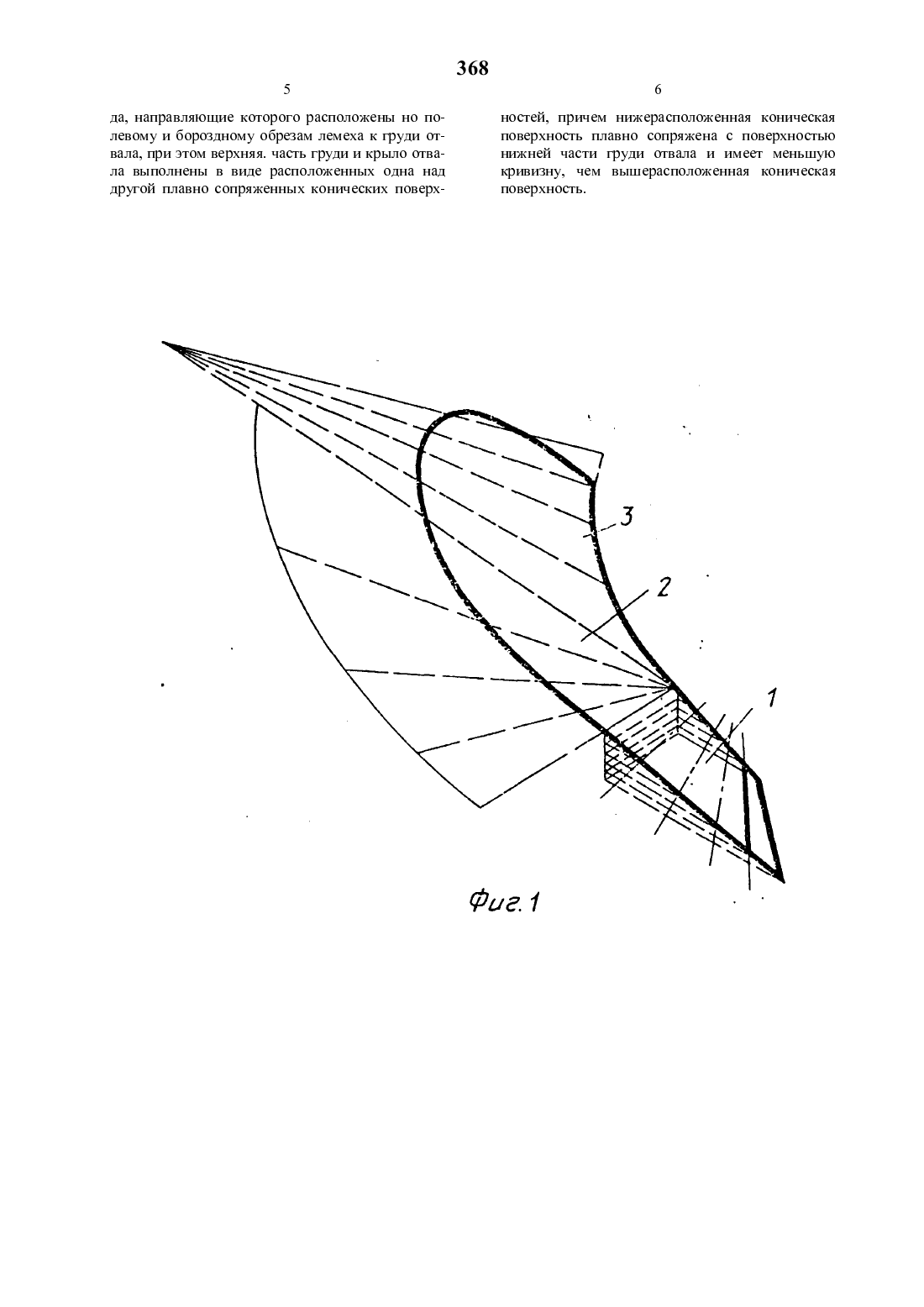

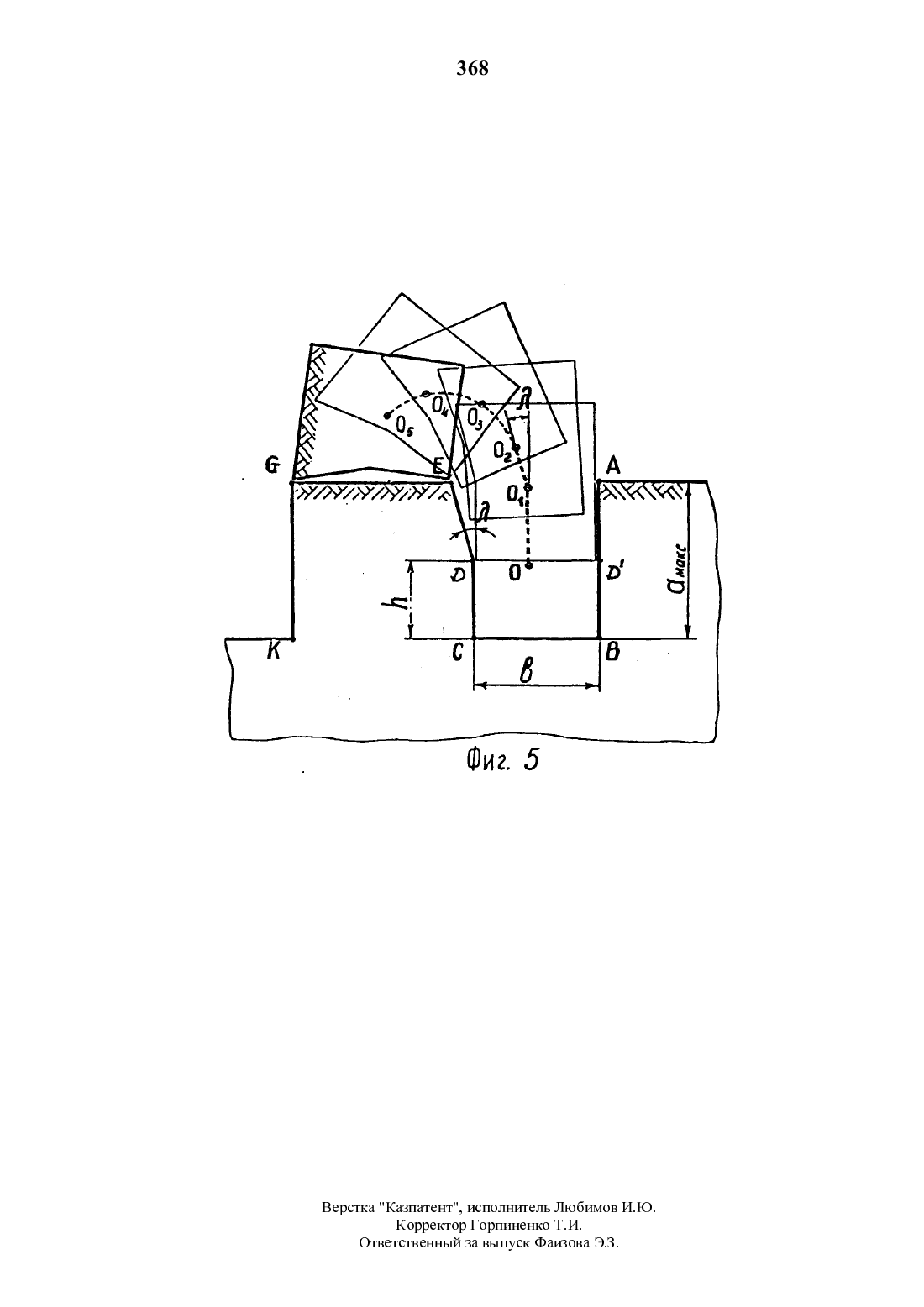

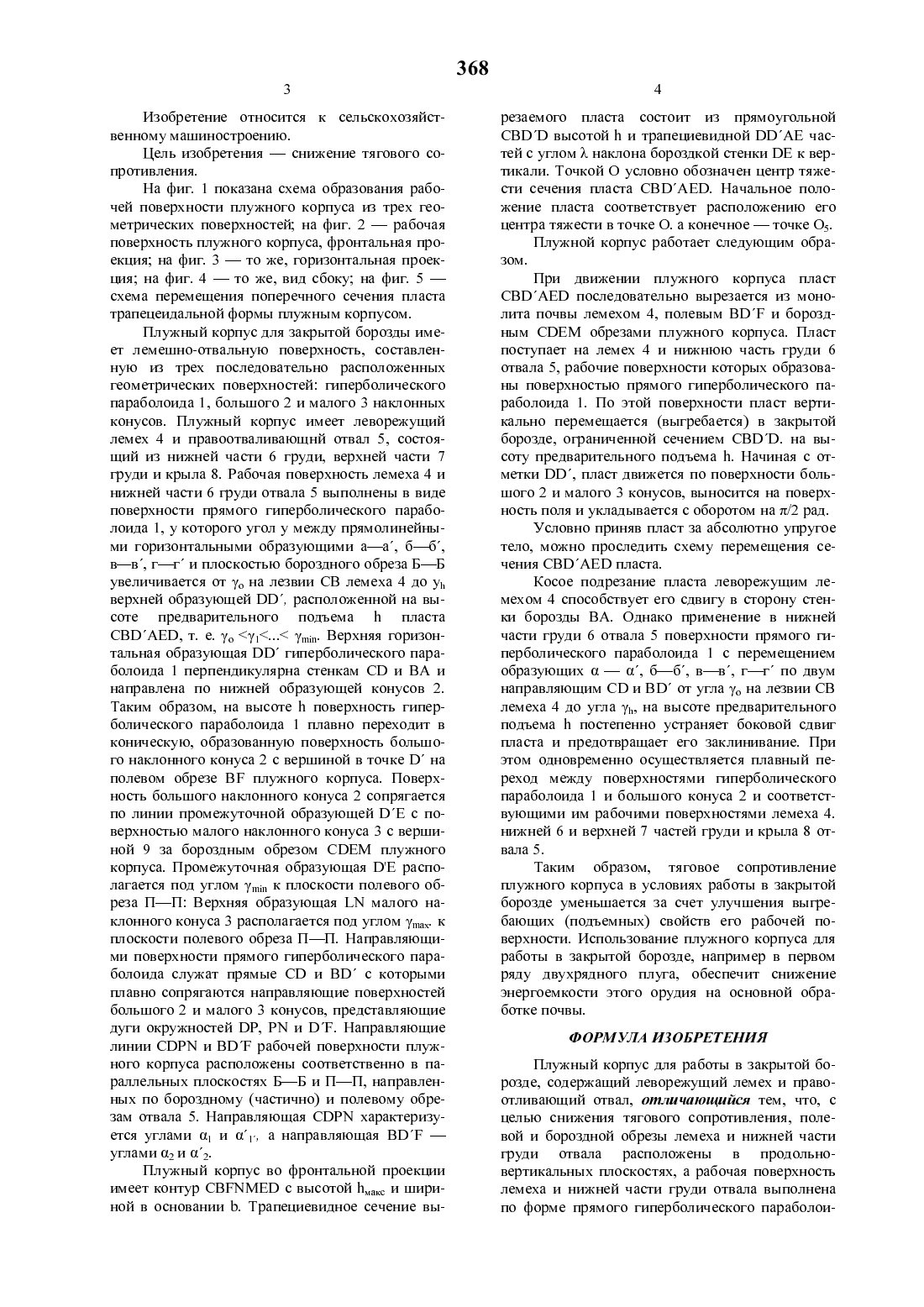

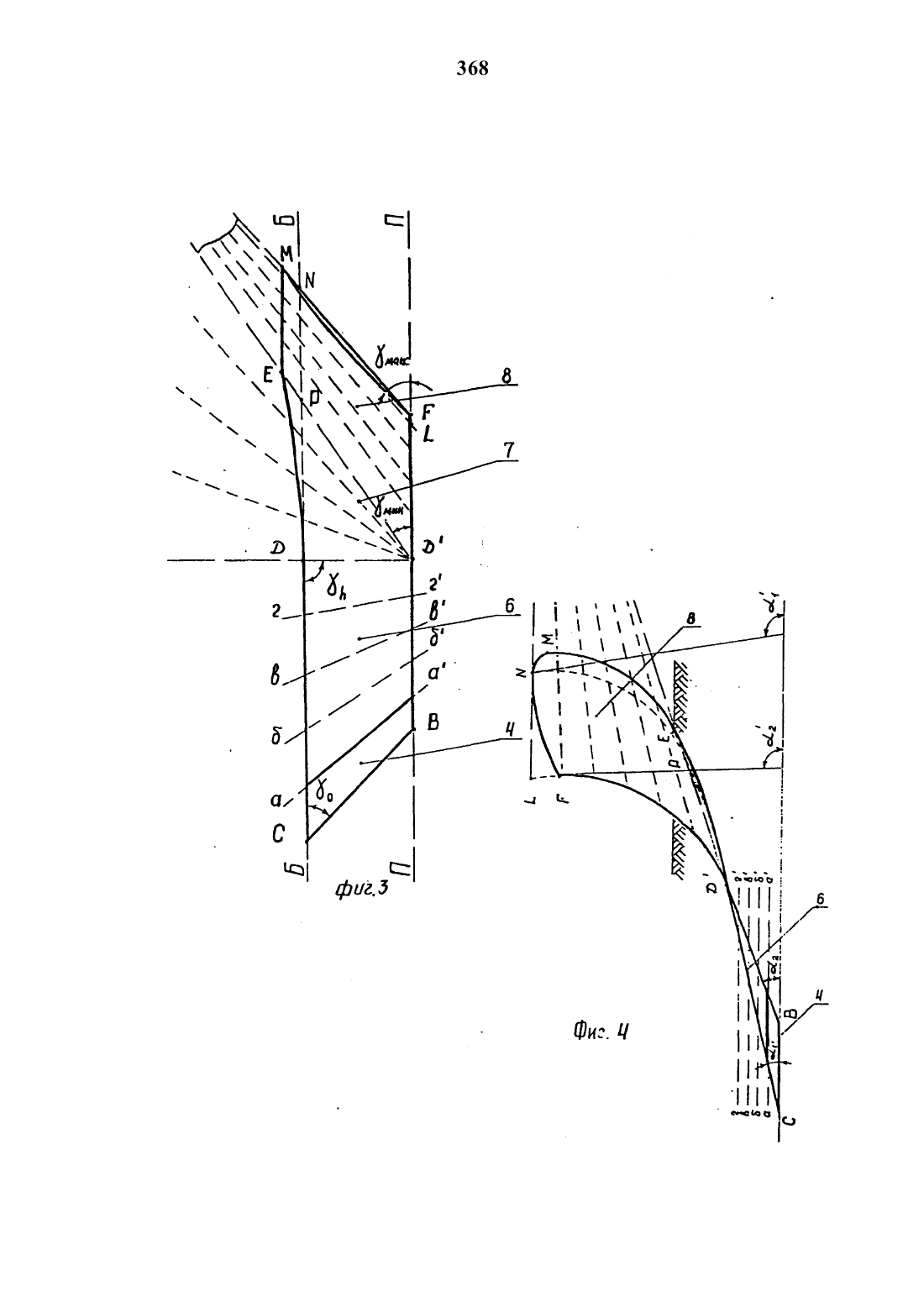

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) ПЛУЖНЬГЙ КОРПУС ДЛЯ РАБОТЫ В ЗАКРЫТОЙ БОРОЗДЕ(57) Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения снижение тягового сопротивления. Плужный корпус имеет лемешно-отвальную поверхность,составленную из последовательно расположенных геометрических поверхностей прямого гиперболического параболоида 1 на лемехе 4 инижней части 6 груди отвала 5 сопряженных наклонных конусов 2, 3 с противоположно направленными вершинами в верхней части 7 груди отвала 5 и на крыле 8 отвала 5. Направляющие прямые прямого гиперболического параболоида 1 расположены по полевым и бороздным обрезам лемеха 4 и груди отвала 5 и параллельных продольно-вергикальных плоскостях плавно переходят в криволинейные направляющие наклонных конусов 2, 3. При работе плужного корпуса пласт вертикально поднимается из закрытой борозды по рабочей поверхности прямого гиперболического параболоида 1. а затем выносится на поверхность поля и укладывается с оборотом на л/2 рад рабочими поверхностями конусов 2, 3.На фиг. 1 показана схема образования рабочей поверхности плужного корпуса из трех геометрических поверхностей на фиг. 2 рабочая поверхность плужного корпуса, фронтальная проекция на фиг. 3 то же, горизонтальная проекция на фиг. 4 то же, вид сбоку на фиг. 5 схема перемещения поперечного сечения пласта трапецеидальной формы плужным корпусом.Плужный корпус для закрытой борозды имеет лемещно-отвальную поверхность, составленную из трех последовательно расположенных геометрических поверхностей гиперболического параболоида 1, большого 2 и малого 3 наклонных конусов. Плужный корпус имеет леворежущий лемех 4 и правоотваливающнй отвал 5, состоящий из нижней части 6 груди, верхней части 7 груди и крыла 8. Рабочая поверхность лемеха 4 и нижней части 6 груди отвала 5 выполнены в виде поверхности прямого гиперболического параболоида 1, у которого угол у между прямолинейными горизонтальными образующими аа, бб,вв, гг и плоскостью бороздного обреза ББ увеличивается от 7 на лезвии СВ лемеха 4 до у,верхней образующей ВВ, расположенной на высоте предварительного подъема 11 пласта СВВАЕВ, т. е. 7 у 1 утдп. Верхняя горизонтальная образующая ВВ гиперболического параболоида 1 перпендикулярна стенкам СВ и ВА и направлена по нижней образующей конусов 2. Таким образом, на высоте 11 поверхность гиперболического параболоида 1 плавно переходит в коническую, образованную поверхность больщого наклонного конуса 2 с верщиной в точке В на полевом обрезе ВР плужного корпуса. Поверхность больщого наклонного конуса 2 сопрягается по линии промежуточной образующей ВЕ с поверхностью малого наклонного конуса 3 с верщиной 9 за бороздным обрезом СВЕМ плужного корпуса. Промежуточная образующая ВЕ располагается под углом утдп к плоскости полевого обреза ПП Верхняя образующая НЧ малого наклонного конуса 3 располагается под углом ушах. к плоскости полевого обреза ПП. Направляющими поверхности прямого гиперболического параболоида служат прямые СВ и ВВ с которыми плавно сопрягаются направляющие поверхностей больщого 2 и малого 3 конусов, представляющие дуги окружностей ВР, РМ и ВТ. Направляющие линии СВРМ и ВВТ рабочей поверхности плужного корпуса расположены соответственно в параллельных плоскостях ББ и ПП, направленных по бороздному (частично) и полевому обрезам отвала 5. Направляющая СВРМ характеризуется углами а, и а, а направляющая ВВТ углами 012 и а, Плужный корпус во фронтальной проекции имеет контур СВРНМЕВ с высотой 11 и шириной в основании Ь. Трапециевидное сечение вы 368резаемого пласта состоит из прямоугольной СВВВ высотой 11 и трапециевидной ВВАЕ частей с углом Ж наклона бороздкой стенки ВЕ к вертикали. Точкой О условно обозначен центр тяжести сечения пласта СВВАЕВ. Начальное положение пласта соответствует расположению его центра тяжести в точке О. а конечное точке 05.Плужной корпус работает следующим образом.При движении плужного корпуса пласт СВВАЕВ последовательно вырезается из монолита почвы лемехом 4, полевым ВВТ и бороздным СВЕМ обрезами плужного корпуса. Пласт поступает на лемех 4 и нижнюю часть груди 6 отвала 5, рабочие поверхности которых образованы поверхностью прямого гиперболического параболоида 1. По этой поверхности пласт вертикально перемещается (выгребается) в закрытой борозде, ограниченной сечением СВВВ. на высоту предварительного подъема 11. Начиная с отметки ВВ, пласт движется по поверхности больщого 2 и малого 3 конусов, выносится на поверхность поля и укладывается с оборотом на л/2 рад.Условно приняв пласт за абсолютно упругое тело, можно проследить схему перемещения сечения СВВАЕВ пласта.Косое подрезание пласта леворежущим лемехом 4 способствует его сдвигу в сторону стенки борозды ВА. Однако применение в нижней части груди 6 отвала 5 поверхности прямого гиперболического параболоида 1 с перемещением образующих а а, бб, вв, гг по двум направляющим СВ и ВВ от угла 7 на лезвии СВ лемеха 4 до угла уь, на высоте предварительного подъема 11 постепенно устраняет боковой сдвиг пласта и предотвращает его заклинивание. При этом одновременно осуществляется плавный переход между поверхностями гиперболического параболоида 1 и больщого конуса 2 и соответствующими им рабочими поверхностями лемеха 4. нижней 6 и верхней 7 частей груди и крыла 8 отвала 5.Таким образом, тяговое сопротивление плужного корпуса в условиях работы в закрытой борозде уменьщается за счет улучщения выгребающих (подъемных) свойств его рабочей поверхности. Использование плужного корпуса для работы в закрытой борозде, например в первом ряду двухрядного плуга, обеспечит снижение энергоемкости этого орудия на основной обработке почвы.Плужный корпус для работы в закрытой борозде, содержащий леворежущий лемех и правоотливающий отвал, отличающийся тем, что, с целью снижения тягового сопротивления, полевой и бороздной обрезы лемеха и нижней части груди отвала расположены в продольновертикальных плоскостях, а рабочая поверхность лемеха и нижней части груди отвала выполнена по форме прямого гиперболического параболои 5да, направляющие которого расположены но полевому и бороздному обрезам лемеха к груди отвала, при этом верхняя. часть груди и крыло отвала выполнены в виде расположенных одна над другой плавно сопряженных конических поверх 368ностей, причем нижерасположенная коническая поверхность плавно сопряжена с поверхностью нижней части груди отвала и имеет меньшую кривизну, чем вышерасположенная коническая
