Плуг

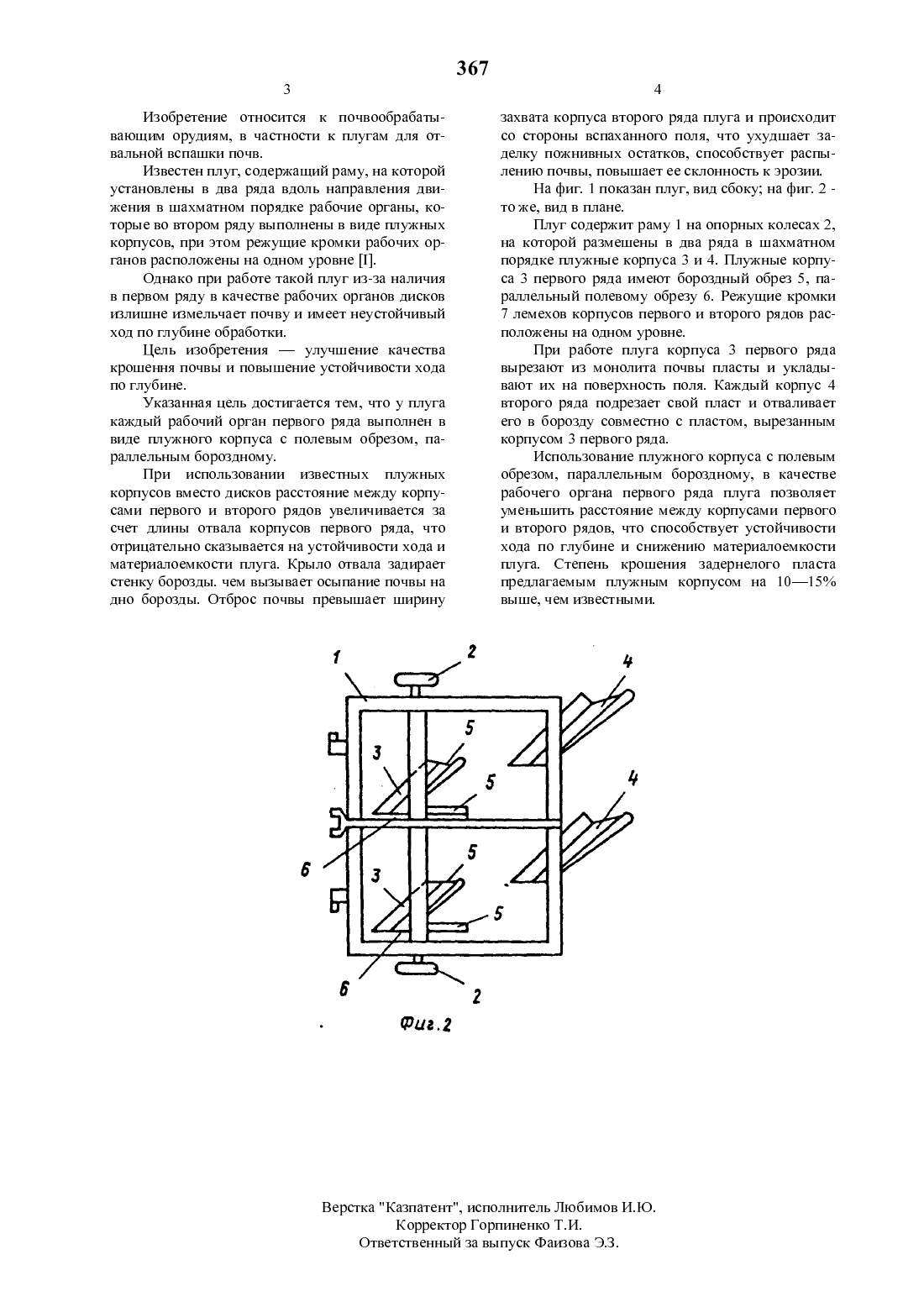

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) (57) ПЛУГ, содержащий раму, на которой установлены в два ряда вдоль направления движения в шахматном порядке рабочие органы, ко торые во втором ряду выполнены в виде плужных корпусов, при этом режущие кромки рабочих органов расположены на одном уровне, отличающийся тем, что, с целью улучшения качества крошения почвы и повышения устойчивости хода по глубине, каждый рабочий орган первого ряда выполнен в виде плужного корпуса с полевым обрезом, параллельным бороздному.Изобретение относится к почвообрабатывающим орудиям, в частности к плугам для отвальной вспашки почв.Известен плуг, содержащий раму, на которой установлены в два ряда вдоль направления движения в шахматном порядке рабочие органы, которые во втором ряду выполнены в виде плужных корпусов, при этом режущие кромки рабочих органов расположены на одном уровне Т.Однако при работе такой плуг из-за наличия в первом ряду в качестве рабочих органов дисков излишне измельчает почву и имеет неустойчивый ход по глубине обработки.Цель изобретения улучшение качества крошення почвы и повышение устойчивости хода по глубине.Указанная Цель достигается тем, что у плуга каждый рабочий орган первого ряда выполнен ввиде плужного корпуса с полевым обрезом, параллельным бороздному.При использовании известных плужных корпусов вместо дисков расстояние между корпусами первого и второго рядов увеличивается за счет длины отвала корпусов первого ряда, что отрицательно сказывается на устойчивости хода и материалоемкости плуга. Крыло отвала задирает стенку борозды. чем вызывает осыпание почвы на дно борозды. Отброс почвы превышает ширинузахвата корпуса второго ряда плуга и происходит со стороны вспаханного поля, что ухудшает заделку пожнивных остатков, способствует распылению почвы, повышает ее склонность к эрозии.На фиг. 1 показан плуг, вид сбоку на фиг. 2 то же, вид в плане.Плуг содержит раму 1 на опорных колесах 2,на которой размешены в два ряда в шахматном порядке плужные корпуса 3 и 4. Плужные корпуса 3 первого ряда имеют бороздный обрез 5, параллельный полевому обрезу 6. Режущие кромки 7 лемехов корпусов первого и второго рядов расположены на одном уровне.При работе плуга корпуса 3 первого ряда вырезают из монолита почвы пласты и укладывают их на поверхность поля. Каждый корпус 4 второго ряда подрезает свой пласт и отваливает его в борозду совместно с пластом, вырезанным корпусом 3 первого ряда.Использование плужного корпуса с полевым обрезом, параллельным бороздному, в качестве рабочего органа первого ряда плуга позволяет уменьшить расстояние между корпусами первого и второго рядов, что способствует устойчивости хода по глубине и снижению материалоемкости плуга. Степень крошения задернелого пласта предлагаемым плужным корпусом на 1015 выше, чем известными.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.3.
