Многокорпусный плуг Е. М. Тлеужанова
Формула / Реферат
Изобретение может быть использовано при основной обработке почвы. Многокорпусный плуг содержит последовательно смонтированные на раме 1 двусторонний плужный корпус с удлиненными лево- и правооборачивающими отвалами. 7, 6. безотвальные плужные корпусы 19, 20. отвальные плужные корпусы 21, 22 и секции 3 и 2 право- и левооборачивающих плужных корпусов. За левооборачивающим отвалом 7 расположена секция 3 правооборачивающих плужных корпусов, а за отвалом 6 - секция 2 левооборачивающих плужных корпусов. Перед секциями 2, 3 расположены лево- и правосторонние выравниватели 11, 10. Передние концы последних связаны с бороздными обрезами двустороннего плужного корпуса. Ширина захвата последнего равна суммарной ширине захвата плужных корпусов 19-22. Плужные корпусы 19, 20 размещены перед и между корпусами 21, 22. При движении плуга за один проход формируются свальный гребень и раскрытые по обе стороны свала одноразъемные борозды. в которые осуществляется укладка пластов почвы, т.е. реализуется подготовка поля к пахоте
Текст

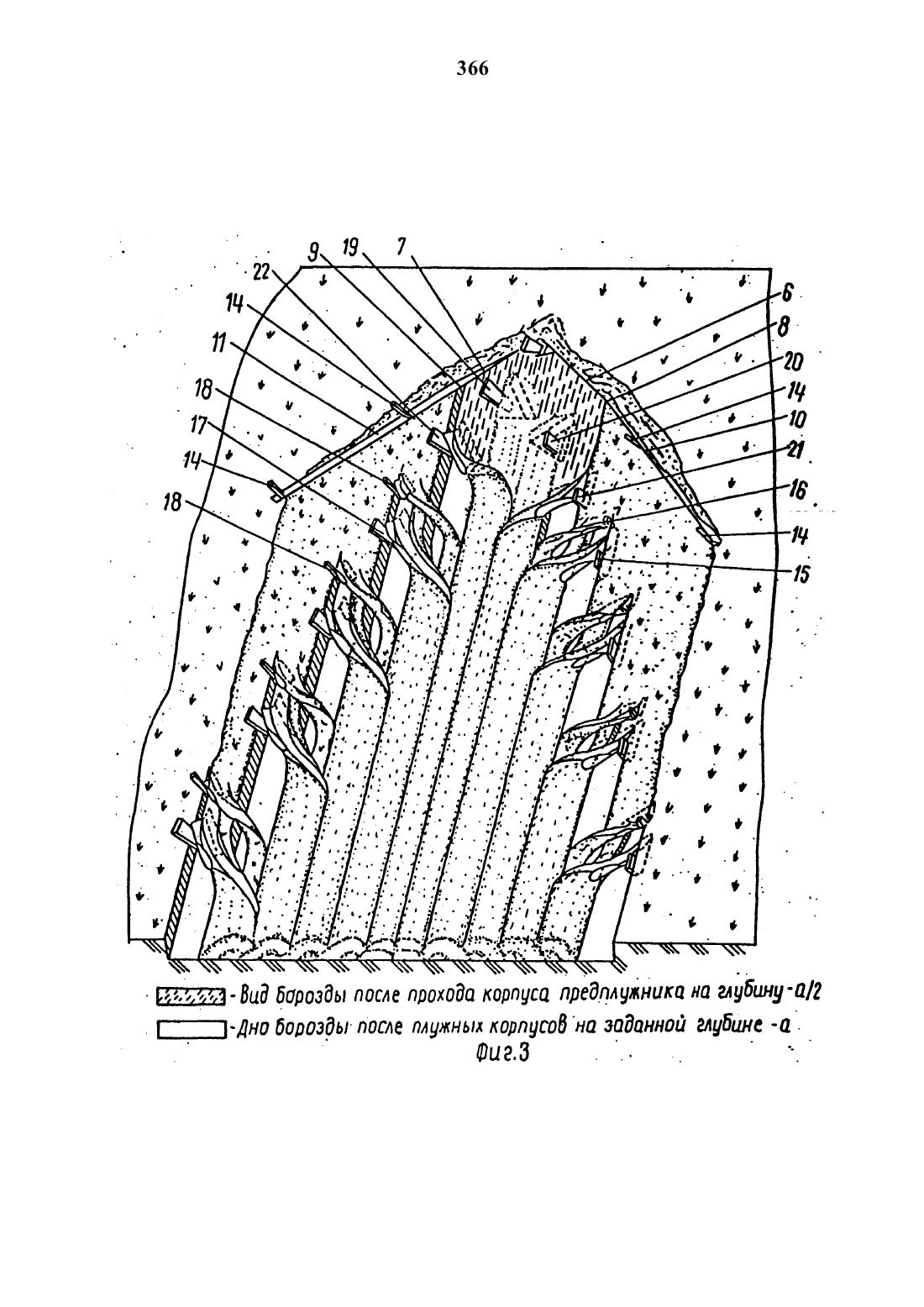

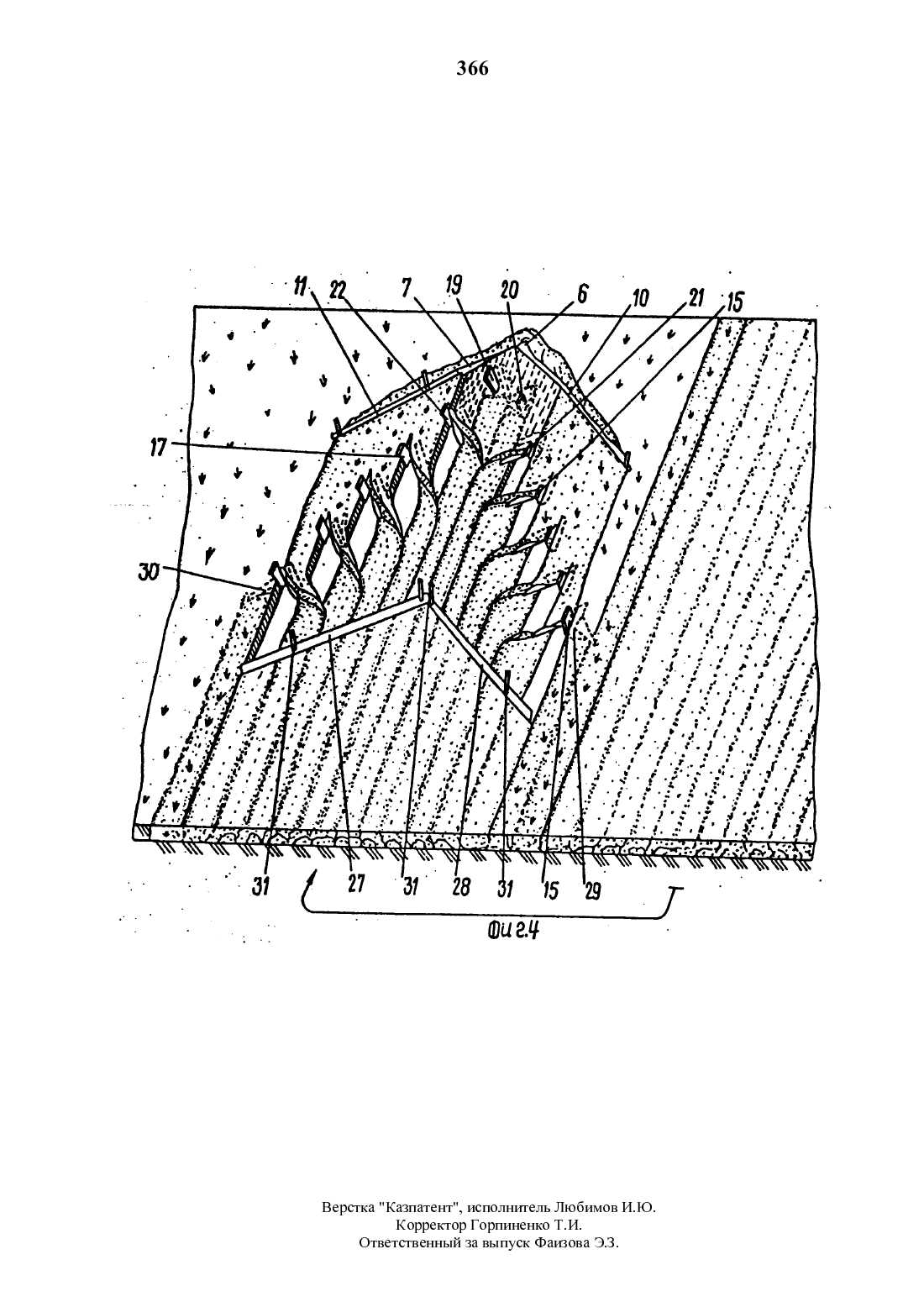

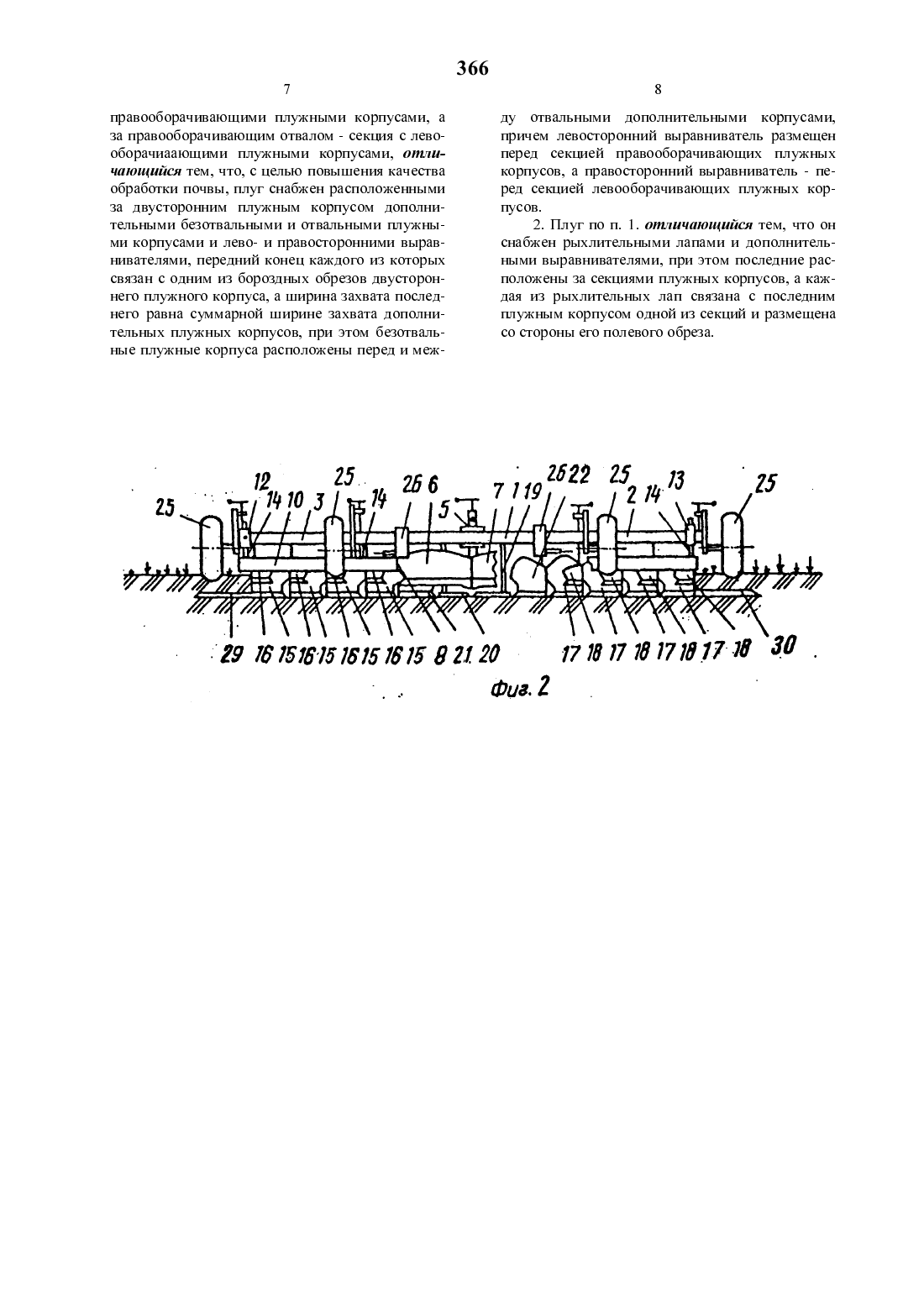

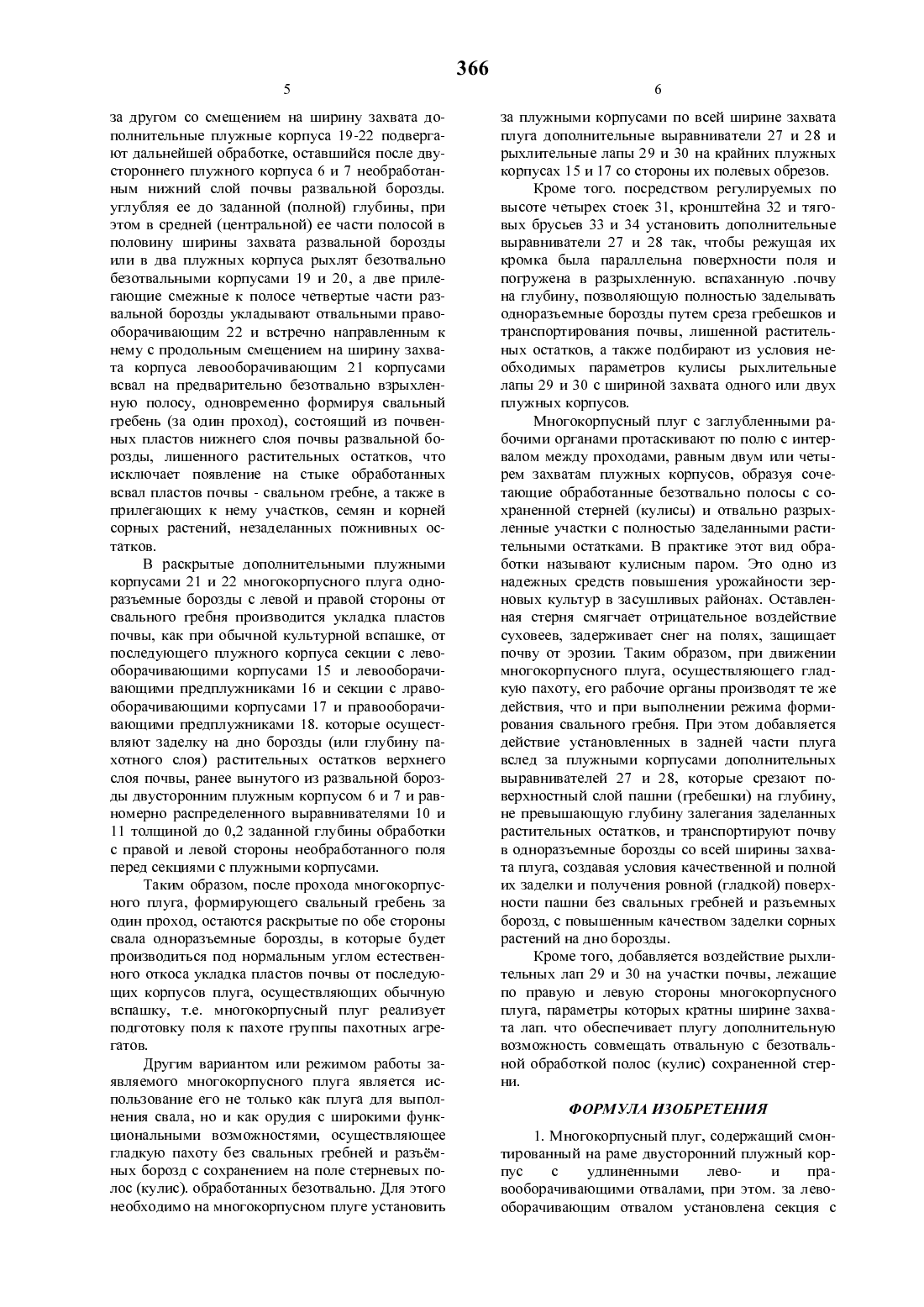

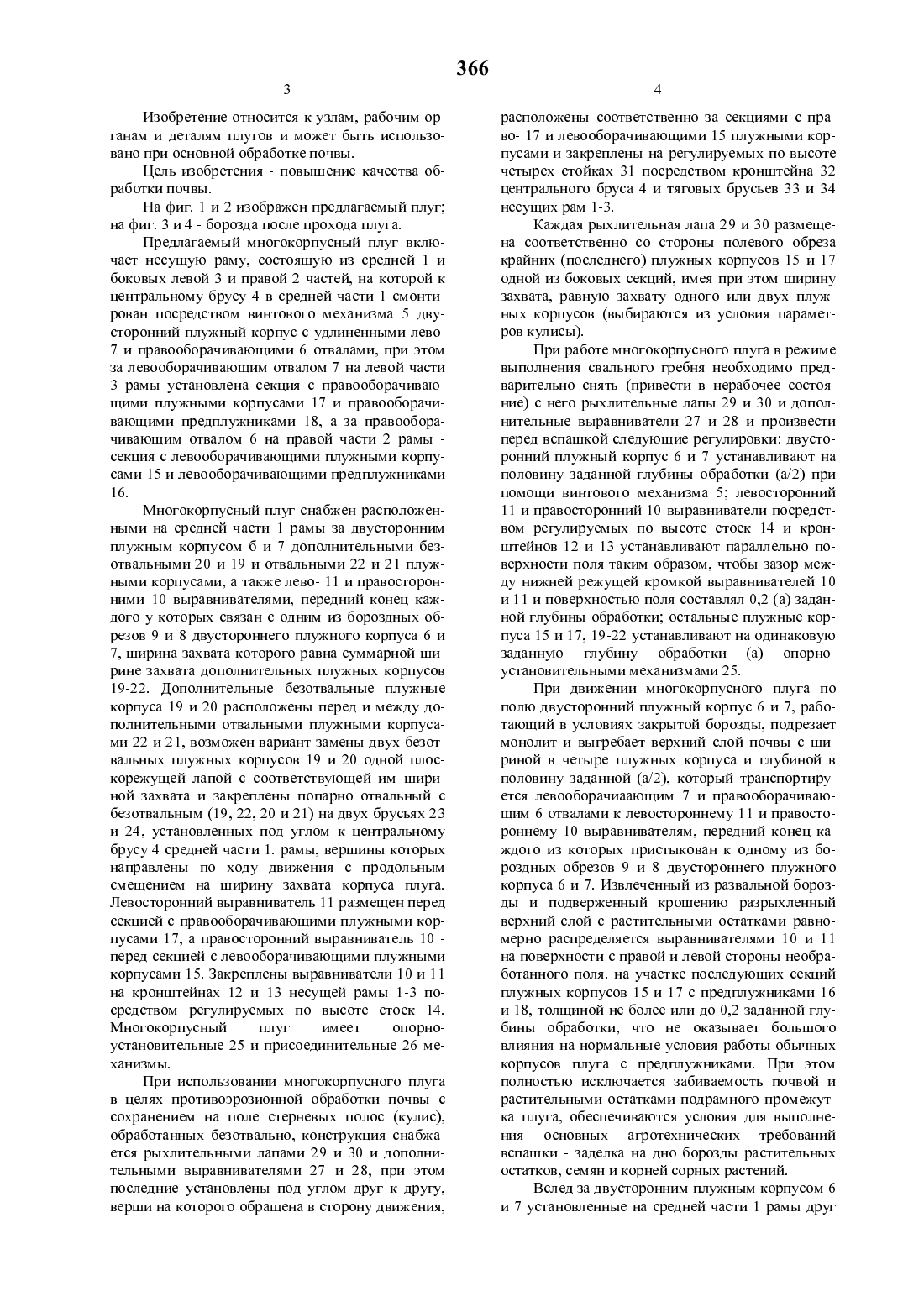

Изобретение относится к узлам, рабочим органам и деталям плугов и может быть использовано при основной обработке почвы.Цель изобретения - повышение качества обработки почвы.На фиг. 1 и 2 изображен предлагаемый плуг на фиг. 3 и 4 - борозда после прохода плуга.Предлагаемый многокорпусный плуг включает несущую раму, состоящую из средней 1 и боковых левой 3 и правой 2 частей, на которой к центральному брусу 4 в средней части 1 смонтирован посредством винтового механизма 5 двусторонний плужный корпус с удлиненными лево 7 и правооборачивающими 6 отвалами, при этом за левооборачивающим отвалом 7 на левой части 3 рамы установлена секция с правооборачивающими плужными корпусами 17 и правооборачивающими предплужниками 18, а за правооборачивающим отвалом 6 на правой части 2 рамы секция с левооборачивающими плужными корпусами 15 и левооборачивающими предплужниками 16.Многокорпусный плуг снабжен расположенными на средней части 1 рамы за двусторонним плужным корпусом б и 7 дополнительными безотвальными 20 и 19 и отвальными 22 и 21 плужными корпусами, а также лево- 11 и правосторонними 10 выравнивателями, передний конец каждого у которых связан с одним из бороздных обрезов 9 и 8 двустороннего плужного корпуса 6 и 7, Ширина захвата которого равна суммарной щирине захвата дополнительных плужных корпусов 19-22. Дополнительные безотвальные плужные корпуса 19 и 20 расположены перед и между дополнительными отвальными плужными корпусами 22 и 21, возможен вариант замены двух безотвальных плужных корпусов 19 и 20 одной плоскорежущей лапой с соответствующей им щириной захвата и закреплены попарно отвальный с безотвальным (19, 22, 20 и 21) на двух брусьях 23 и 24, установленных под углом к центральному брусу 4 средней части 1. рамы, верщины которых направлены по ходу движения с продольным смещением на Ширину захвата корпуса плуга. Левосторонний выравниватель 11 размещен перед секцией с правооборачивающими плужными корпусами 17, а правосторонний выравниватель 10 перед секцией с левооборачивающими плужными корпусами 15. Закреплены выравниватели 10 и 11 на кронштейнах 12 и 13 несущей рамы 1-3 посредством регулируемых по высоте стоек 14. Многокорпусный плуг имеет опорноустановительные 25 и присоединительные 26 механизмы.При использовании многокорпусного плуга в целях противоэрозионной обработки почвы с сохранением на поле стерневых полос (кулис),обработанных безотвально, конструкция снабжается рыхлительными лапами 29 и 30 и дополнительными выравнивателями 27 и 28, при этом последние установлены под углом друг к другу,верщи на которого обращена в сторону движения, 366расположены соответственно за секциями с право- 17 и левооборачивающими 15 плужными корпусами и закреплены на регулируемых по высоте четырех стойках 31 посредством кронщтейна 32 центрального бруса 4 и тяговых брусьев 33 и 34 несущих рам 1-3.Каждая рыхлительная лапа 29 и 30 размещена соответственно со стороны полевого обреза крайних (последнего) плужных корпусов 15 и 17 одной из боковых секций, имея при этом щирину захвата, равную захвату одного или двух плужных корпусов (выбираются из условия параметров кулисы).При работе многокорпусного плуга в режиме выполнения свального гребня необходимо предварительно снять (привести в нерабочее состояние) с него рыхлительные лапы 29 и 30 и дополнительные выравниватели 27 и 28 и произвести перед вспащкой следующие регулировки двусторонний плужный корпус 6 и 7 устанавливают на половину заданной глубины обработки (а/2) при помощи винтового механизма 5 левосторонний 11 и правосторонний 10 выравниватели посредством регулируемых по высоте стоек 14 и кронщтейнов 12 и 13 устанавливают параллельно поверхности поля таким образом, чтобы зазор между нижней режущей кромкой выравнивателей 10 и 11 и поверхностью поля составлял 0,2 (а) заданной глубины обработки остальные плужные корпуса 15 и 17, 19-22 устанавливают на одинаковую заданную глубину обработки (а) опорноустановительными механизмами 25.При движении многокорпусного плуга по полю двусторонний плужный корпус 6 и 7, работающий в условиях закрытой борозды, подрезает монолит и выгребает верхний слой почвы с щириной в четыре плужных корпуса и глубиной в половину заданной (а/2), который транспортируется левооборачиаающим 7 и правооборачивающим 6 отвалами к левостороннему 11 и правостороннему 10 выравнивателям, передний конец каждого из которых пристыкован к одному из бороздных обрезов 9 и 8 двустороннего плужного корпуса 6 и 7. Извлеченный из развальной борозды и подверженный крощению разрыхленный верхний слой с растительными остатками равномерно распределяется выравнивателями 10 и 11 на поверхности с правой и левой стороны необработанного поля. на участке последующих секций плужных корпусов 15 и 17 с предплужниками 16 и 18, толщиной не более или до 0,2 заданной глубины обработки, что не оказывает больщого влияния на нормальные условия работы обычных корпусов плуга с предплужниками. При этом полностью исключается забиваемость почвой и растительными остатками подрамного промежутка плуга, обеспечиваются условия для выполнения основных агротехнических требований вспащки - заделка на дно борозды растительных остатков, семян и корней сорных растений.Вслед за двусторонним плужным корпусом 6 и 7 установленные на средней части 1 рамы другза другом со смещением на ширину захвата дополнительные плужные корпуса 19-22 подвергают дальнейшей обработке, оставшийся после двустороннего плужного корпуса 6 и 7 необработанным нижний слой почвы развальной борозды. углубляя ее до заданной (полной) глубины, при этом в средней (центральной) ее части полосой в половину ширины захвата развальной борозды или в два плужных корпуса рыхлят безотвально безотвальными корпусами 19 и 20, а две прилегающие смежные к полосе четвертые части развальной борозды укладывают отвальными правооборачивающим 22 и встречно направленным к нему с продольным смещением на ширину захвата корпуса левооборачивающим 21 корпусами всвал на предварительно безотвально взрыхленную полосу, одновременно формируя свальный гребень (за один проход), состоящий из почвенных пластов нижнего слоя почвы развальной борозды, лишенного растительных остатков, что исключает появление на стыке обработанных всвал пластов почвы - свальном гребне, а также в прилегающих к нему участков, семян и корней сорных растений, незаделанных пожнивных остатков.В раскрытые дополнительными плужными корпусами 21 и 22 многокорпусного плуга одноразъемные борозды с левой и правой стороны от свального гребня производится укладка пластов почвы, как при обычной культурной вспашке, от последующего плужного корпуса секции с левооборачивающими корпусами 15 и левооборачивающими предплужниками 16 и секции с лравооборачивающими корпусами 17 и правооборачивающими предплужниками 18. которые осуществляют заделку на дно борозды (или глубину пахотного слоя) растительных остатков верхнего слоя почвы, ранее вынутого из развальной борозды двусторонним плужным корпусом 6 и 7 и равномерно распределенного выравнивателями 10 и 11 толщиной до 0,2 заданной глубины обработки с правой и левой стороны необработанного поля перед секциями с плужными корпусами.Таким образом, после прохода многокорпусного плуга, формирующего свальный гребень за один проход, остаются раскрытые по обе стороны свала одноразъемные борозды, в которые будет производиться под нормальным углом естественного откоса укладка пластов почвы от последующих корпусов плуга, осуществляющих обычную вспашку, т.е. многокорпусный плуг реализует подготовку поля к пахоте группы пахотных агрегатов.Другим вариантом или режимом работы заявляемого многокорпусного плуга является использование его не только как плуга для выполнения свала, но и как орудия с широкими функциональными возможностями, осуществляющее гладкую пахоту без свальных гребней и разъмных борозд с сохранением на поле стерневых полос (кулис). обработанных безотвально. Для этого необходимо на многокорпусном плуте установитьза плужными корпусами по всей ширине захвата плуга дополнительные выравниватели 27 и 28 и рыхлительные лапы 29 и 30 на крайних плужных корпусах 15 и 17 со стороны их полевых обрезов.Кроме того. посредством регулируемых по высоте четырех стоек 31, кронштейна 32 и тяговых брусьев 33 и 34 установить дополнительные выравниватели 27 и 28 так, чтобы режущая их кромка была параллельна поверхности поля и погружена в разрыхленную. вспаханную .почву на глубину, позволяющую полностью заделывать одноразъемные борозды путем среза гребешков и транспортирования почвы, лишенной растительных остатков, а также подбирают из условия необходтипиьтх параметров кулисы рыхлительные лапы 29 и 30 с шириной захвата одного или двух плужных корпусов.Многокорпусный плуг с заглубленньпии рабочими органами протаскивают по полю с интервалом между проходами, равным двум или четырем захватам плужных корпусов, образуя сочетающие обработанные безотвально полосы с сохраненной стерней (кулисы) и отвально разрыхленные участки с полностью заделанными растительными остатками. В практике этот вид обработки называют кулисным паром. Это одно из надежных средств повышения урожайности зерновых культур в засушливых районах. Оставленная стерня смягчает отрицательное воздействие суховеев, задерживает снег на полях, защищает почву от эрозии. Таким образом, при движении многокорпусного плуга, осуществляющего гладкую пахоту, его рабочие органы производят те же действия, что и при выполнении режима формирования свального гребня. При этом добавляется действие установленных в задней части плуга вслед за плужными корпусами дополнительных выравнивателей 27 и 28, которые срезают поверхностный слой пашни (гребешки) на глубину,не превышающую глубину залегания заделанных растительных остатков, и транспортируют почву в одноразъемные борозды со всей ширины захвата плуга, создавая условия качественной и полной их заделки и получения ровной (гладкой) поверхности пашни без свальных гребней и разъемных борозд, с повышенным качеством заделки сорных растений на дно борозды.Кроме того, добавляется воздействие рыхлительных лап 29 и 30 на участки почвы, лежащие по правую и левую стороны многокорпусного плуга, параметры которых кратны ширине захвата лап. что обеспечивает плугу дополнительную возможность совмещать отвальную с безотвальной обработкой полос (кулис) сохраненной стерни.1. Многокорпусный плуг, содержащий смонтированный на раме двусторонний плужный корпус с удлиненными лево- и правооборачивающими отвалами, при этом. за левооборачивающим отвалом установлена секция справооборачивающими плужными корпусами, а за правооборачивающим отвалом - секция с левооборачиаающими плужными корпусами, отличающийся тем, что, с целыо повышения качества обработки почвы, плуг снабжен расположенными за двусторонним плужным корпусом дополнительными безотвальными и отвальными плужными корпусами и лево- и правосторонними выравнивателями, передний конец каждого из которых связан с одним из бороздных обрезов двустороннего плужного корпуса, а Ширина захвата последнего равна суммарной ширине захвата дополнительных плужных корпусов, при этом безотвальные плужные корпуса расположены перед и меж 2.7.ду отвальными дополнительными корпусами,причем левосторонний выравниватель размещен перед секцией правооборачивающих плужных корпусов, а правосторонний выравниватель - перед секцией левооборачивающих плужных кор пусов. 2. Плуг по п. 1. отличающийся тем, что онснабжен рыхлительными лапами и дополнительными выравнивателями, при этом последние расположены за секциями плужных корпусов, а каждая из рыхлительных лап связана с последним плужным корпусом одной из секций и размещена со стороны его полевого обреза.- Вид борозды после прохода кдрпуса пред/Мудникд На глубиндгй/г. -Дно борозды поте плужных карпугод на заданной глубине -а Й
