Почвообрабатывающее орудие

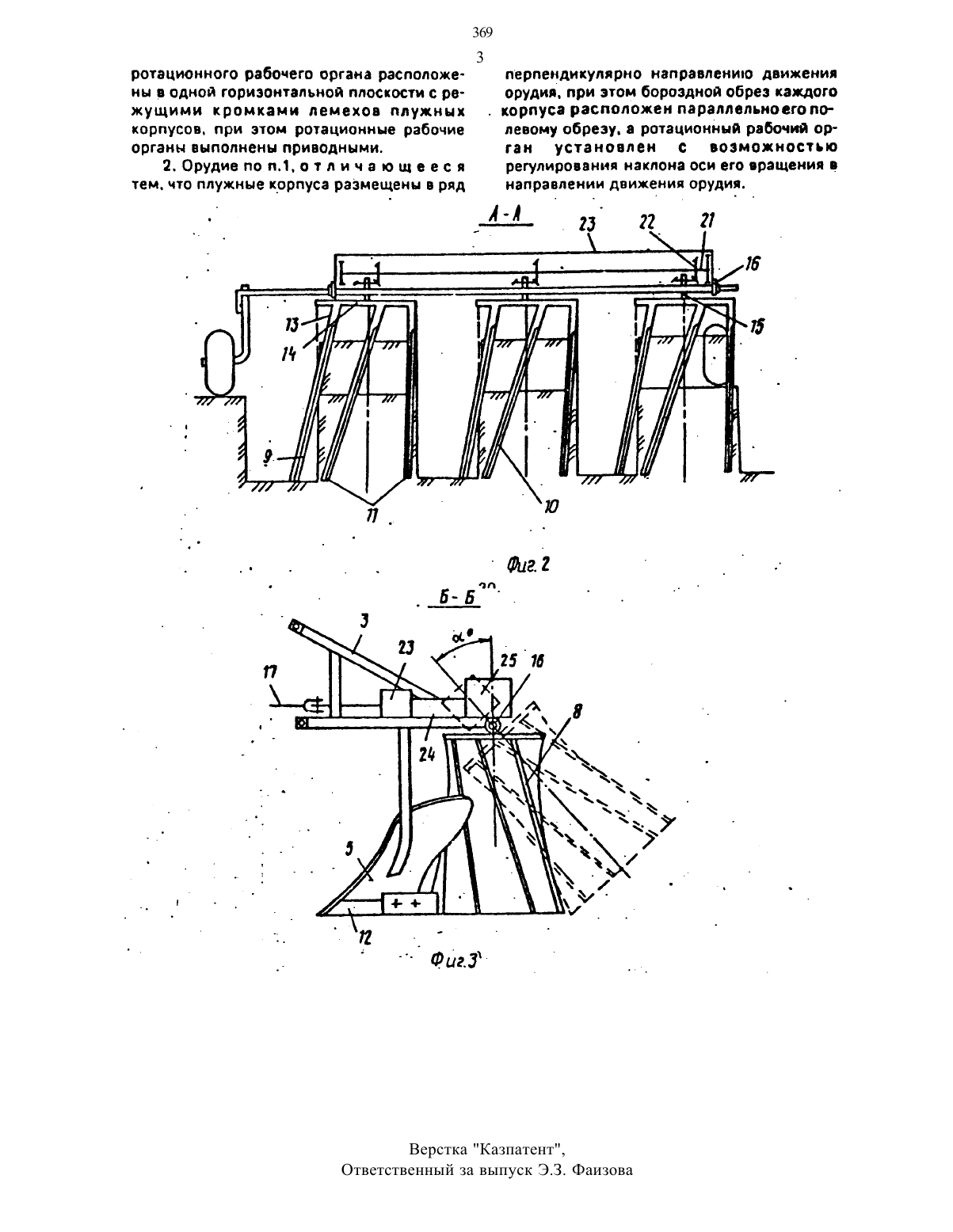

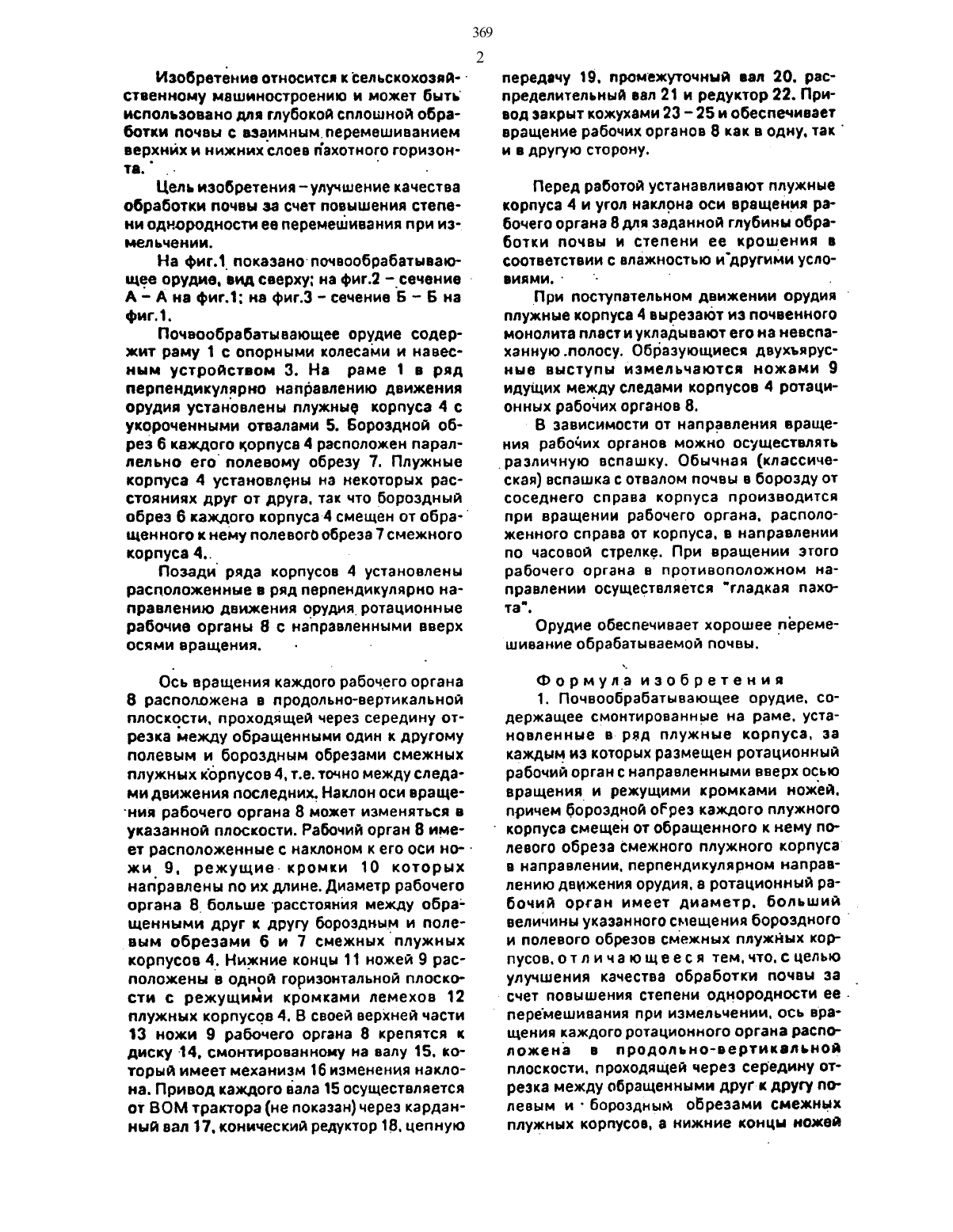

(56) Авторское свидетельство СССР М 1237095, кл. А 01 В 13/16. 9/00. 1984.(57) Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для глубокой сплошной обработки почвы с взаимным перемешиванием верхних и нижних слоев пахотного горизонта. Цель изобретения - улучшение качества обработки почвы за счет повышения степениоднородности ее перемешивания при измельчении. Почвообрабатываюшее орудие содержит плужные корпуса 4, расположенные в прерывистый ряд поперечно к направлению движения. За плужными корпусами 4 между линиями их следов установлены в ряд поперечно к направлению движения орудия приводные ротационные рабочие органы 8 с наклонно расположенными осями вращения и ножами 9. Корпусами 4 вырезается из монолита часть пласта и укладывается на неподрезанную полосу монолита. Идущий следом ротационный рабочий орган 8 измельчает образованный корпусами 4 выступ почвы и перемешивает оба его яруса.Изобретение относится к сельскокоаяй- ственному машиностроению и может быть использовано для глубокой сплошной обработки почвы с взвимнымлеремвшиванием верхних и нижних слоев пахотного горизонта. . . Цель изобретения -улучшение качества обработки почвы за счет повышения степени однородности ее перемешивания при измельчении.На фиг.1 показанопочвообрабатываю щее орудие. вид сверху на фига сечение А А на фит на фигд - сечение Б - Б на фит.Почвообрабатывающее орудие содержит раму 1 с опорными колесами и навесным устройством 3. На раме 1 в ряд перпендикулярно направлению движения орудия установлены плужные корпуса 4 с укороченными отвалами 5. Бороздной обрез б каждого корпуса 4 расположен параллельно его полевому обрезу 7. плужные корпуса 4 установлены на некоторых расстояниях друг от друга. так что бороздныйобрез 6 каждого корпуса-д смещен от обра щенного к нему полевого обреза 7 смежного корпуса 4 АПозади ряда корпусов 4 установлены расположенные в ряд перпендикулярно направлению движения орудия ротационные рабочие органы 8 с направленными вверх осями вращения.Ось вращения каждого рабочего органа 8 расположена в продольно-вертикальной плоскости, проходящей через середину отрезка между обращенными один к другому полевым и бороздным обрезами смежных плужных корпусов 4. т.е. точно между следами движения последних, Наклон оси враще НИЯ рабочего органа 8 МОЖЕТ ИЗМВНЯТЬСЯ Вуказанной плоскости. Рабочий орган В име ЕТ ПЭСПОЛОЖЗНННВ С НЗКЛОНОМ К ОГО ОСИ НОжи 9. режущие- кромки 10 которых направлены по их длине. диаметр рабочего органа 8 больше расстояния между обращенными дрУг к ДРУГУ бороэдным и полевым обрезами 6 и 7 смежных плужных корпусов 4, Нижние концы Н ножей 9 расположены в одной горизонтальной плоскости с режущими кромками лемехов 12 плужных корпусов 4. В своей верхней части 13 ножи 9 рабочего органа 8 крепятся к диску 14. смонтированному на валу 15. который имеет механизм 16 изменения наклона. Привод каждого вала 15 осуществляется от ВОМ трактора (не показан) через карданный вал 17. конический редуктор 18. цепнуюпередачу 19. промежуточный вал 20. распределительный вал 21 и редуктор 22. Привод закрыт кожухами 23 - 25 и обеспечиваетвращение рабочих органов 8 как в одну. такПеред работой устанавливают плужные корпуса 4 и угол наклона оси вращения рабочего органа 8 для заданной глубины обработки почвы и степени ее крошения в соответствии с влажностью идругими условиями. -При поступательном движении орудияплужные корпуса 4 вырезают из почвенного монолита пласт и укладывают его на невспаханную полосу. Образующиеся двухъярусные выступ ы измельчаются ножами 9 идущих между следами корпусов 4 ротационных рабочих органов 8.В зависимости от направления вращения рабочих органов можно осуществлятьразличную вспашку. Обычная (классиче ская) вспашка с отвалом почвы в борозду от соседнего справа корпуса производится при вращении рабочего органа. расположенного справа от корпуса. в направлении по часовой стрелке. При вращении этого рабочего органа в противоположном направлении осуществляется гладкая пахота.Орудие обеспечивает хорошее перемешивание обрабатываемой почвы.1. Почвообрабатывающее орудие. содержащее смонтированные на раме. установленные в- ряд плужные корпуса. за каждым из которых размещен ротационный рабочий орган с направленными вверх осью вращения и режущими кромками ножей. причем бороздной обрез каждого плужногокорпуса смещен от обращенного к нему по счет повышения степени однородности ее . 1левого обреза смежного плужного корпусав направлении. перпендикулярном направлению движения орудия. а ротационный рабочий орган имеет диаметр. большийвеличины указанного смещения бороздногои полевого обрезов смежных плужных корпусов. отл и ча ющее с я темчт 0. с целью улучшения качества обработки почвы заперемешивания при измельчении. ось вращения каждого ротационного органа расположена в продольно-вертикальной плоскости. проходящей через середину отрезка между обращенными друг к другу полевым и - бороздным обрезами смежных плужных корпусов. а нижние концы ножейротационного рабочего органа расположены р одной горизонтальной плоскости с режущими кромками лемехов плужных корпусов. при этом ротационные рабочие органы выполнены приводными. 2.0 рудиепоп.1.отличающееся тем. что плужные корпуса размещены в рядперпендикулярно направлению движения орудия. при этом бороздной обрез каждого. КОВПУСЗ ПЗСПОПОЖВН ПЗПЗЛЛСЛЪНО СТО ПОлевому обрезу. а ротационный рабочий ор ган установлен с возможностьюВВГУЛИрОБЗННЯ НЗКЛОНЗ ОСИ ОГО ПОЗЩВНИЯ В НЭПОЭВЛЕНИИ ДВИЖСНИЯ ООУДИЯ.
