Устройство для определения реологических свойств песчано-смоляных смесей

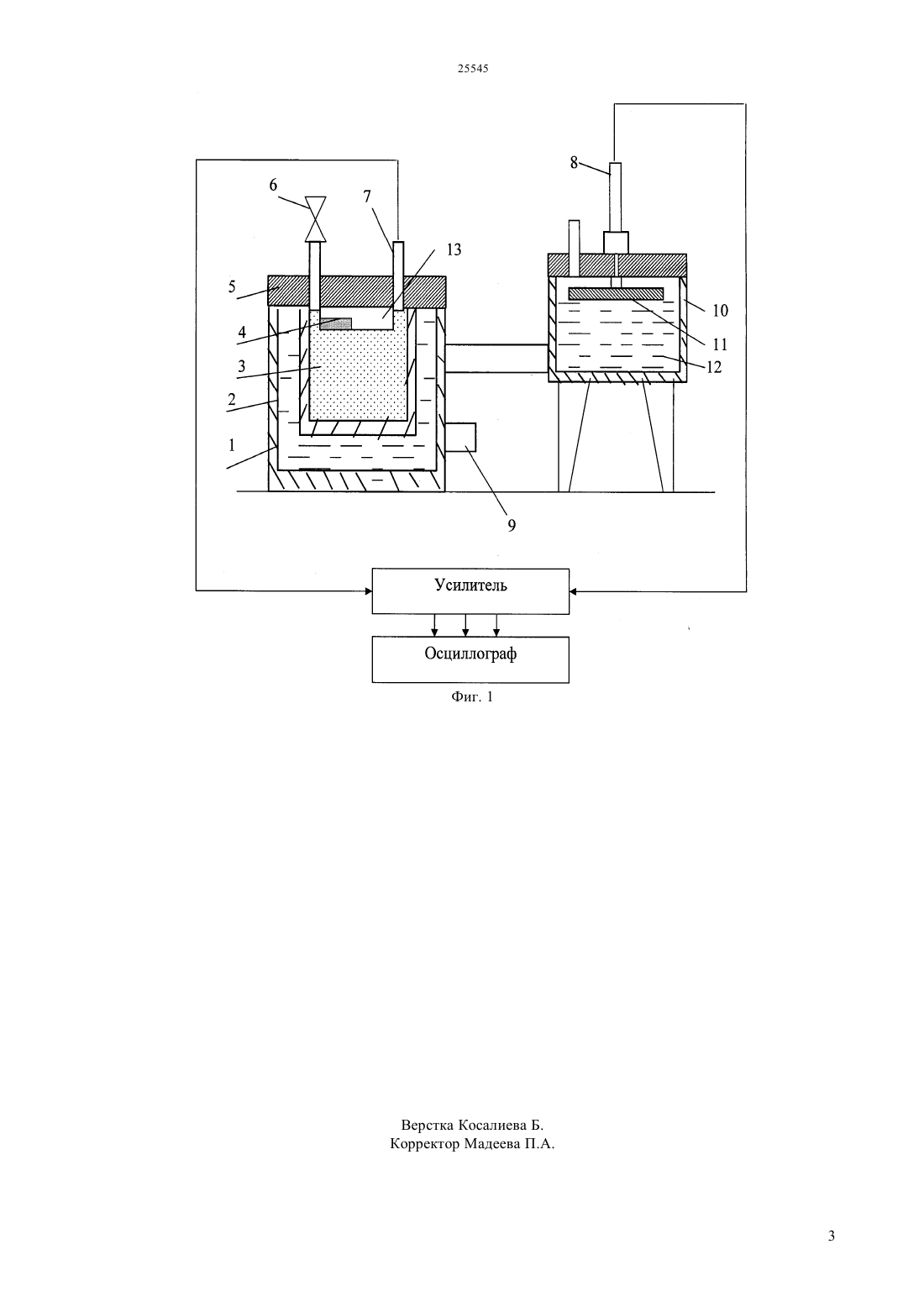

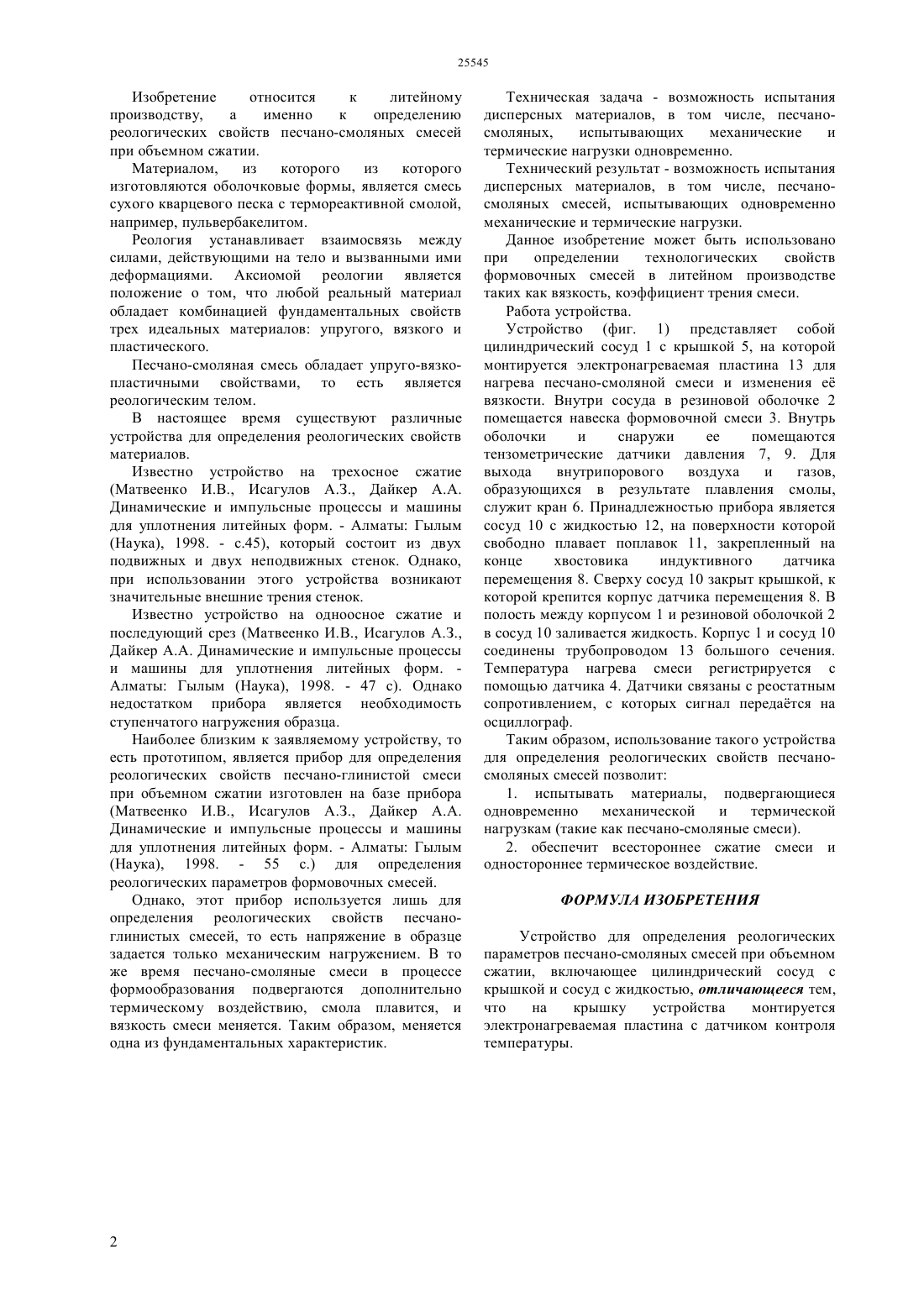

(51) 22 1/22 (2011.01) 22 9/00 (2011.01) 22 9/02 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ реологических свойств песчано-смоляных смесей при объемном сжатии. Техническая задача - возможность испытания дисперсных материалов, в том числе, песчаносмоляных,испытывающих механические и термические нагрузки одновременно. Устройство для определения реологических параметров песчано-смоляных смесей при объемном сжатии, включающее цилиндрический сосуд с крышкой и сосуд с жидкостью, отличающееся тем,что на крышку устройства монтируется электронагреваемая пластина с датчиком контроля температуры. Задачей определения реологических свойств песчано-смоляных смесей при объемном сжатии,подвергающихся механическим и термическим нагрузкам одновременно, в верхнюю часть устройства, которая состоит из цилиндрического корпуса, крышки монтируется электронагреваемая пластина и резиновая оболочка.(72) Исагулов Аристотель Зейнуллинович Куликов Виталий Юрьевич Шарая Ольга Александровна Исин Даулет Калыкович Юдакова Валерия Александровна Исагулова Диана Аристотелевна Щербакова Елена Петровна Платонова Елена Сергеевна Тойымбекова Ботакоз Казыбековна Дорошенко Виктория Александровна Федорович Яна Алексеевна(56) Матвеенко И.В., Исагулов А.З., Дайкер А.А. Динамические и импульсные процессы и машины для уплотнения литейных форм.- Алматы (Наука),1998-55(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ РЕОЛОГИЧЕСКИХ СВОЙСТВ ПЕСЧАНОСМОЛЯНЫХ СМЕСЕЙ Изобретение относится к литейному производству,а именно к определению реологических свойств песчано-смоляных смесей при объемном сжатии. Материалом,из которого из которого изготовляются оболочковые формы, является смесь сухого кварцевого песка с термореактивной смолой,например, пульвербакелитом. Реология устанавливает взаимосвязь между силами, действующими на тело и вызванными ими деформациями. Аксиомой реологии является положение о том, что любой реальный материал обладает комбинацией фундаментальных свойств трех идеальных материалов упругого, вязкого и пластического. Песчано-смоляная смесь обладает упруго-вязкопластичными свойствами, то есть является реологическим телом. В настоящее время существуют различные устройства для определения реологических свойств материалов. Известно устройство на трехосное сжатие(Матвеенко И.В., Исагулов А.З., Дайкер А.А. Динамические и импульсные процессы и машины для уплотнения литейных форм. - Алматы Гылым(Наука), 1998. - с.45), который состоит из двух подвижных и двух неподвижных стенок. Однако,при использовании этого устройства возникают значительные внешние трения стенок. Известно устройство на одноосное сжатие и последующий срез (Матвеенко И.В., Исагулов А.З.,Дайкер А.А. Динамические и импульсные процессы и машины для уплотнения литейных форм. Алматы Гылым (Наука), 1998. - 47 с). Однако недостатком прибора является необходимость ступенчатого нагружения образца. Наиболее близким к заявляемому устройству, то есть прототипом, является прибор для определения реологических свойств песчано-глинистой смеси при объемном сжатии изготовлен на базе прибора(Матвеенко И.В., Исагулов А.З., Дайкер А.А. Динамические и импульсные процессы и машины для уплотнения литейных форм. - Алматы Гылым(Наука), 1998. - 55 с.) для определения реологических параметров формовочных смесей. Однако, этот прибор используется лишь для определения реологических свойств песчаноглинистых смесей, то есть напряжение в образце задается только механическим нагружением. В то же время песчано-смоляные смеси в процессе формообразования подвергаются дополнительно термическому воздействию, смола плавится, и вязкость смеси меняется. Таким образом, меняется одна из фундаментальных характеристик. Техническая задача - возможность испытания дисперсных материалов, в том числе, песчаносмоляных,испытывающих механические и термические нагрузки одновременно. Технический результат - возможность испытания дисперсных материалов, в том числе, песчаносмоляных смесей, испытывающих одновременно механические и термические нагрузки. Данное изобретение может быть использовано при определении технологических свойств формовочных смесей в литейном производстве таких как вязкость, коэффициент трения смеси. Работа устройства. Устройство (фиг. 1) представляет собой цилиндрический сосуд 1 с крышкой 5, на которой монтируется электронагреваемая пластина 13 для нагрева песчано-смоляной смеси и изменения е вязкости. Внутри сосуда в резиновой оболочке 2 помещается навеска формовочной смеси 3. Внутрь оболочки и снаружи ее помещаются тензометрические датчики давления 7, 9. Для выхода внутрипорового воздуха и газов,образующихся в результате плавления смолы,служит кран 6. Принадлежностью прибора является сосуд 10 с жидкостью 12, на поверхности которой свободно плавает поплавок 11, закрепленный на конце хвостовика индуктивного датчика перемещения 8. Сверху сосуд 10 закрыт крышкой, к которой крепится корпус датчика перемещения 8. В полость между корпусом 1 и резиновой оболочкой 2 в сосуд 10 заливается жидкость. Корпус 1 и сосуд 10 соединены трубопроводом 13 большого сечения. Температура нагрева смеси регистрируется с помощью датчика 4. Датчики связаны с реостатным сопротивлением, с которых сигнал передатся на осциллограф. Таким образом, использование такого устройства для определения реологических свойств песчаносмоляных смесей позволит 1. испытывать материалы, подвергающиеся одновременно механической и термической нагрузкам (такие как песчано-смоляные смеси). 2. обеспечит всестороннее сжатие смеси и одностороннее термическое воздействие. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для определения реологических параметров песчано-смоляных смесей при объемном сжатии, включающее цилиндрический сосуд с крышкой и сосуд с жидкостью, отличающееся тем,что на крышку устройства монтируется электронагреваемая пластина с датчиком контроля температуры.
