Сигнализатор срока полива

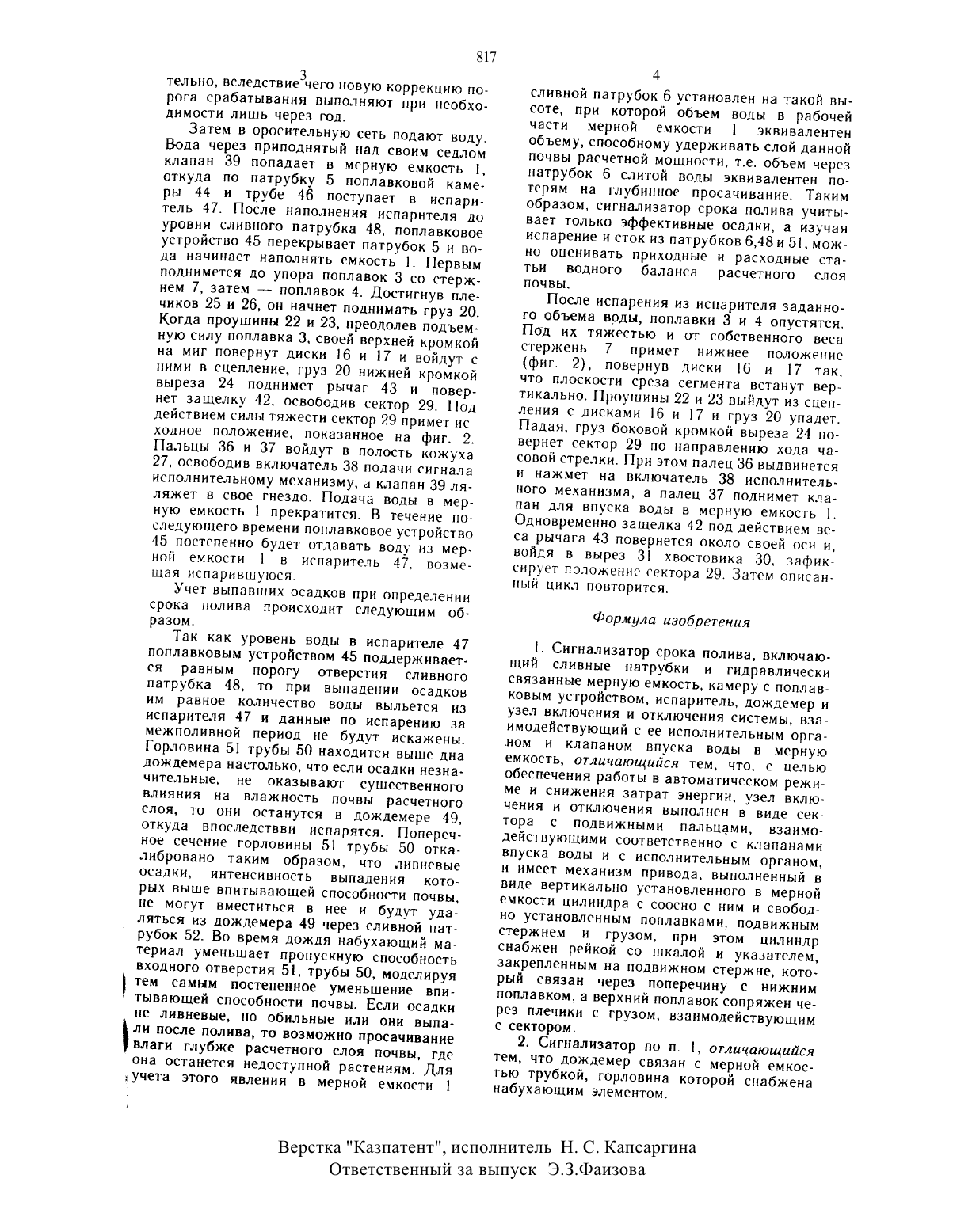

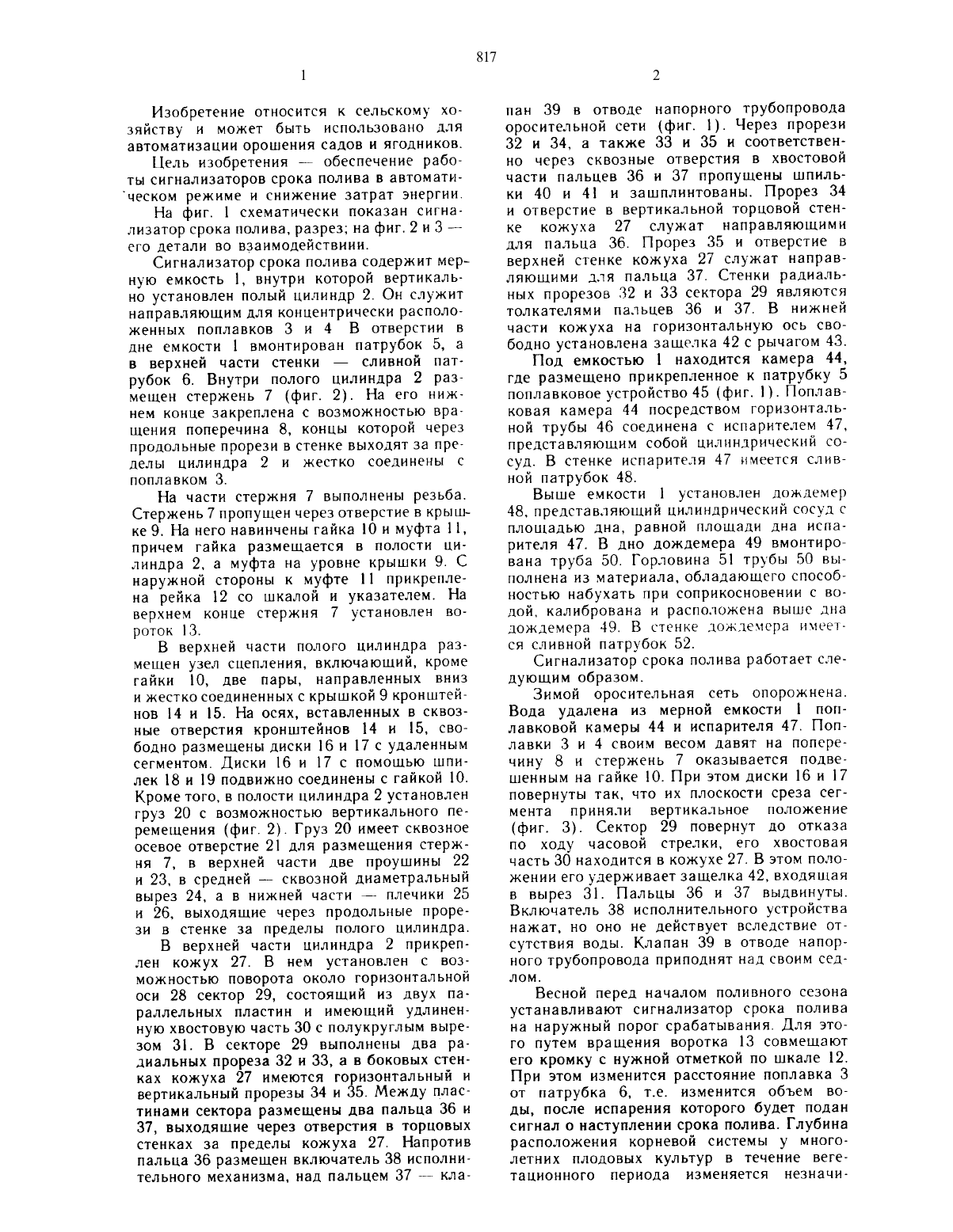

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВИзобретение относится к сельскому хозяйству и может быть использовано для автоматизации орошения садов и ягодников. Цель изобретения обеспечение работы в автоматическом режиме и снижение затрат энергии. Сигнализатор срока полива (ССП) работает в автоматическом режиме от энер а Цгии той воды, которую подает на испарение, корректирует сроки полива по эффективным осадкам, выпавшим в межполивной период. В емкости 1 установлен полый цилиндр 2, на котором размещены поплавки 3 и 4. Поплавки кинематически связаны через сектор пальцами 36 и 37. На стержне 7 установлен вороток 13 для настройки ССП на заданный порог подачи команды. Поплавковое устройство 45 постепенно, возмещая испарение, подает воду из емкости 1 в испаритель 47. После выпуска воды через патрубок из емкости 1 до определенного уровня поплавок 3 приводит в действие сектор. Палец 36 нажимает на включатель 38 исполнительного органа, а палец 37 поднимает клапан 39 впуска воды в емкость 1 на отводе напорной сети. После поднятия уровня до заданной отметки поплавок 4, воздействуя на сектор, приводит пальцы 36 и 37 в исходное положение. 1 з.п. ф-лы, 3 ил.Изобретение относится к сельскому хозяйству и может быть использовано для автоматизации орошения садов и ягодников.Цель изобретения обеспечение работы сигнализаторов срока полива в автомати ЧЕСКОМ режиме Н СНИЖЕНИЕ ЗЗТРЗТ ЭНЕРГИИ.На фиг. 1 схематически показан сигнализатор срока полива, разрез на фиг. 2 и 3 его детали во взаимодействиии.Сигнализатор срока полива содержит мерную емкость 1, внутри которой вертикально установлен полый цилиндр 2. Он служит направляющим для концентрически расположенных поплавков 3 и 4 В отверстии в дне емкости 1 вмонтирован патрубок 5, а в верхней части стенки сливной патрубок 6. Внутри полого цилиндра 2 размещен стержень 7 (фиг. 2). На его нижнем конце закреплена с возможностью вращения поперечина 8, концы которой через продольные прорези в стенке выходят за пределы цилиндра 2 и жестко соединены с поплавком 3.На части стержня 7 выполнены резьба. Стержень 7 пропущен через отверстие в крышке 9. На него навинчены гайка 10 и муфта 11,причем гайка размещается в полости цилиндра 2, а муфта на уровне крышки 9. С наружной стороны к муфте 11 прикреплена рейка 12 со шкалой и указателем. На верхнем конце стержня 7 установлен вороток 13.В верхней части полого цилиндра размещен узел сцепления, включающий, кроме гайки 10, две пары, направленных вниз и жестко соединенных с крышкой 9 кронштейнов 14 и 15. На осях, вставленных в сквозные отверстия кронштейнов 14 и 15, свободно размещены диски 16 и 17 с удаленным сегментом. Диски 16 и 17 с помощью шпилек 18 и 19 подвижно соединены с гайкой 10. Кроме того, в полости цилиндра 2 установлен груз 20 с возможностью вертикального перемещения (фиг. 2). Груз 20 имеет сквозное осевое отверстие 21 для размещения стержня 7, в верхней части две проушины 22 и 23, в средней сквозной Диаметральный вырез 24, а в нижней части плечики 25 и 26, выходящие через продольные прорези в стенке за пределы полого цилиндра.В верхней части цилиндра 2 прикреплен кожух 27. В нем установлен с возможностью поворота около горизонтальной оси 28 сектор 29, состоящий из двух параллельных пластин и имеющий удлиненную хвостовую часть 30 с полукруглым вырезом 31. В секторе 29 выполнены два радиальных прореза 32 и 33, а в боковых стенках кожуха 27 имеются горизонтальный ивертикальный прорезы 34 и 35. Между пластинами сектора размещены два пальца 36 и 37, выходящие через отверстия в торцовых стенках за пределы кожуха 27. Напротив пальца 36 размещен включатель 38 исполнительного механизма, над пальцем 37 кла 817пан 39 в отводе напорного трубопровода оросительной сети (фиг. 1). Через прорези 32 и 34, а также 33 и 35 и соответственно через сквозные отверстия в хвостовой части пальцев 36 и 37 пропущены шпильки 40 и 41 и зашплинтованы. Прорез 34 и отверстие в вертикальной торцовой стенке кожуха 27 служат направляющими для пальца 36. Прорез 35 и отверстие в верхней стенке кожуха 27 сцтужат направляющими для пальца 37. Стенки радиальных прорезов 32 и 33 сектора 29 являются толкателями пальцев 36 и 37. В нижней части кожуха на горизонтальную ось свободно установлена защелка 42 с рычагом 43.Под емкостью 1 находится камера 44,где размещено прикрепленное к патрубку 5 поплавковое устройство 45 (фиг. 1). Поплавковая камера 44 посредством горизонтальной трубы 46 соединена с испарителем 47,представляющим собой цилиндрический сосуд. В стенке испарителя 47 имеется сливной патрубок 48.Выше емкости 1 установлен дождемер 48, представляющий цилиндрический сосуд с площадью дна, равной площади дна испарителя 47. В дно дождемера 49 вмонтирована труба 50. Горловина 51 трубы 50 выполнена из материала, обладающего способностью набухать при соприкосновении с водой, калибрована и расположена выше дна дождемера 49. В стенке дождемсра имеется сливной патрубок 52.Сигнализатор срока полива работает следующим образом.Зимой оросительная сеть опорожнена. Вода удалена из мерной емкости 1 поплавковой камеры 44 и испарителя 47. Поплавки 3 и 4 своим весом давят на поперечину 8 и стержень 7 оказывается подвешенным на гайке 10. При этом диски 16 и 17 повернуты так, что их плоскости среза сегмента приняли вертикальное положение(фиг. 3). Сектор 29 повернут до отказа по ходу часовой стрелки, его хвостовая часть 30 находится в кожухе 27. В этом положенин его удерживает защелка 42, входящая в вырез 31. Пальцы 36 и 37 выдвинуты. Включатель 38 исполнительного устройства нажат, но оно не действует вследствие отсутствия воды. Клапан 39 в отводе напорного трубопровода приподнят над своим седлом.Весной перед началом поливного сезона устанавливают сигнализатор срока полива на наружный порог срабатывания. Для этого путем вращения воротка 13 совмещают его кромку с нужной отметкой по шкале 12. При этом изменится расстояние поплавка 3 от патрубка 6, т.е изменится объем воды, после испарения которого будет подан сигнал о наступлении срока полива. Глубина расположения корневой системы у многолетних плодовых культур в течение вегетационного периода изменяется незначи 817тельно, вследствиезчего новую коррекцию порога срабатывания выполняют при необходимости лишь через год.Затем в оросительную сеть подают воду. Вода через приподнятый над своим седлом клапан 39 попадает в мерную емкость 1,откуда по патрубку 5 поплавковой камеры 44 и трубе 46 поступает в испаритель 47. После наполнения испарителя до уровня сливного патрубка 48, поплавковое устройство 45 перекрывает патрубок 5 и вода начинает наполнять емкость 1, Первым поднимется до упора поплавок 3 со стержнем 7, затем поплавок 4. Достигнув плечиков 25 и 26, он начнет поднимать груз 20. Когда проушины 22 и 23, преодолев подъемную силу поплавка 3, своей верхней кромкой на миг повернут диски 16 и 17 и войдут с ними в сцепление, груз 20 нижней кромкой выреза 24 поднимет рычаг 43 и повернет защелку 42, освободив сектор 29. Под действием силы тяжести сектор 29 примет исходное положение, показанное на фиг. 2. Пальцы 36 и 37 войдут в полость кожуха 27, освободив включатель 38 подачи сигнала исполнительному механизму, а клапан 39 ляляжет в свое гнездо. Подача воды в мерную емкость 1 прекратится. В течение последующего времени поплавковое устроиство 45 постепенно будет отдавать воду из мерной емкости 1 в испаритель 47, возмещая испарившуюся.Учет выпавших осадков при определении срока полива происходит следующим образом.Так как уровень воды в испарителе 47 поплавковым устройством 45 поддерживается равным порогу отверстия сливного патрубка 48, то при выпадении осадков им равное количество воды выльется из испарителя 47 и данные по испарению за межполивной период не будут искажены. Горловина 51 трубы 50 находится выше дна дождемера настолько, что если осадки незначительные, не оказывают существенного влияния на влажность почвы расчетного слоя, то они останутся в дождемере 49,откуда впоследствви испарятся. Поперечное сечение горловины 51 трубы 50 откалибровано таким образом, что ливневые осадки, интенсивность выпадения рых выше впитывающей способности почвы,не могут вместиться в нее и будут удаляться из дождемера 49 через сливной патрубок 52. Во время дождя набухающий материал уменьшает пропускную способность входного отверстия 51, трубы 50, моделируя тем самым постепенное уменьшение впитывающей способности почвы. Если осадки не ливневые, но обильные или они выпали после полива, то возможно просачивание влаги глубже расчетного слоя почвы, где она останется недоступной растениям. Дляучета этого явления в мерной емкости 1сливной патрубок 6 установлен на такой высоте, при которой объем воды в рабочей части мерной емкости 1 эквивалентен объему, способному удерживать слой данной почвы расчетной мощности, т.е. объем через патрубок 6 слитой воды эквивалентен потерям на глубинное просачивание. Таким образом, сигнализатор срока полива учитывает только эффективные осадки, а изучая испарение и сток из патрубков 6,48 и 51, можно оценивать приходные и расходные статьи водного баланса расчетного слоя почвы.После испарения из испарителя заданного объема воды, поплавки 3 и 4 опустятся. Под их тяжестью и от собственного веса стержень 7 примет нижнее положение(фиг. 2), повернув диски 16 и 17 так,что плоскости среза сегмента встанут вертикально. Проушины 22 и 23 выйдут из сцепления с дисками 16 и 17 и груз 20 упадет,Падая, груз боковой кромкой выреза 24 повернет сектор 29 по направлению хода часовой стрелки. При этом палец 36 выдвинется и нажмет иа включатель 38 исполнительного механизма, а палец 37 поднимет клапан для впуска воды в мерную емкость 1. Одновременно защелка 42 под действием веса рычага 43 повернется около своей оси и,войдя в вырез 31 хвостовика 30, зафиксирует положение сектора 29. Затем описанный цикл повторится, Формула изобретения1. Сигнализатор срока полива, включающий сливные патрубки и гидравлически связанные мерную емкость, камеру с поплавковым устройством, испаритель, дождемер и узел включения и отключения системы, взаимодействующий с ее исполнительным органом и клапаном впуска воды в мерную емкость, отличающийся тем, что, с целью обеспечения работы в автоматическом режиме и снижения затрат энергии, узел включения и отключения выполнен в виде сектора с подвижными пальцами, взаимодействующими соответственно с клапанами впуска воды и с исполнительным органом,и имеет механизм привода, выполненный в виде вертикально установленного в мерной емкости цилиндра с соосно с ним и свободно установленным поплавками, подвижным стержнем и грузом, при этом цилиндр снабжен рейкой со шкалой и указателем, рый связан через поперечину с нижним поплавком, а верхний поплавок сопряжен через плечики с грузом, взаимодействующим с сектором.2. Сигнализатор по п. 1, отличающийся тем, что дождемер связан с мерной емкостью трубкой, горловина которой снабжена набухающим элементом.Верстка Казпатент, Исполнитель Н. КаПТРГИНа Ответственныи за выпуск Э.З. аИЗОВ
