Водовыпуск для капельного орошения

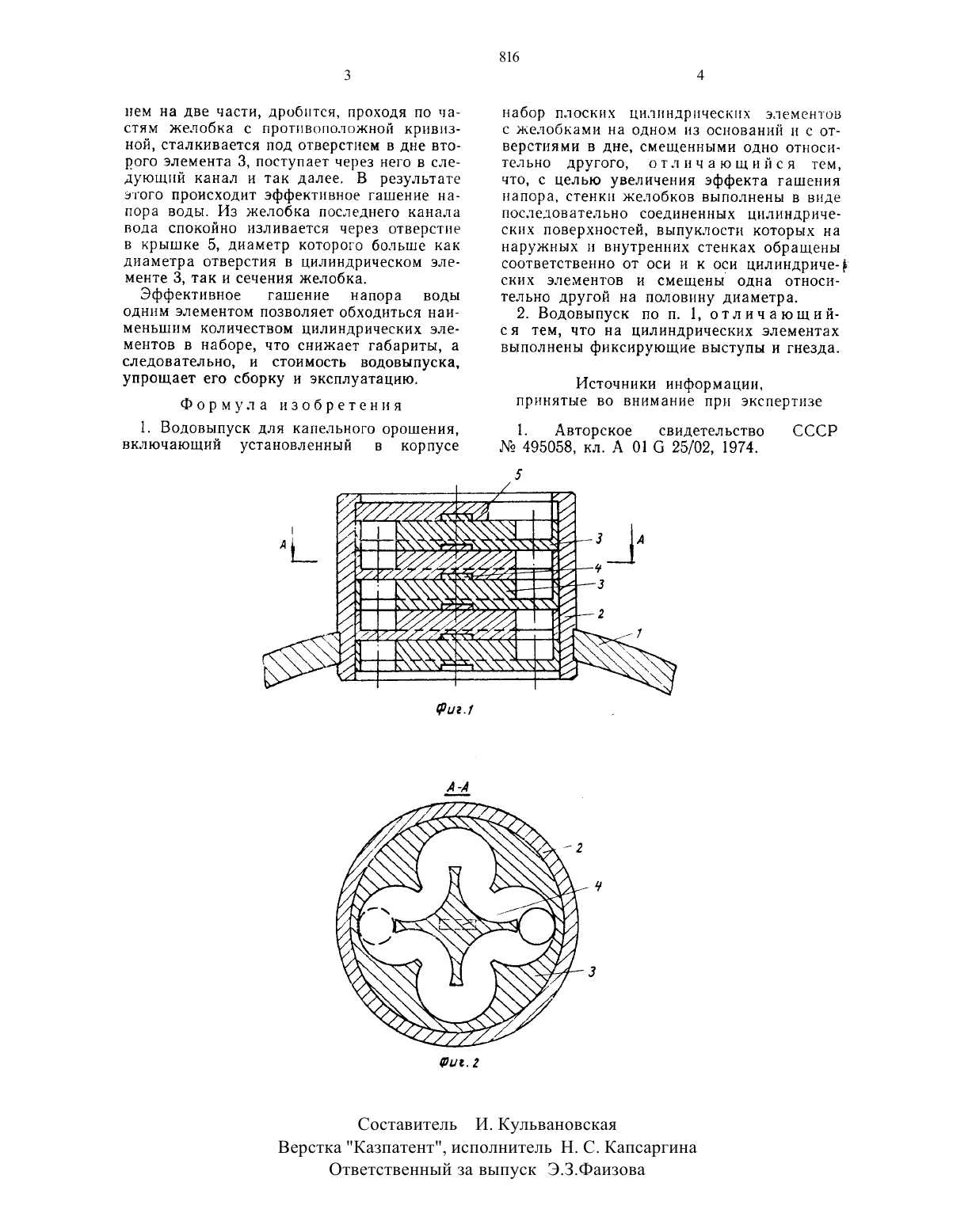

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАНИзобретение относится к технике полива сельскохозяйственных культур и может быть использовано при капельном орошенни.Известен Водовыпуск для капельного орошения, включающий установленный в корпусе набор плоских цилиндрических элементов с желобками на одном из оснований и с отверстиями в дне, смещенными одно относительно другого 1.Недостатком известного водовыпуска является низкий эффект гашения напора воды, что приводит к увеличению числа цилиндрических элементов, а следовательно,к увеличению габаритов и стоимости.Цель изобретенияувеличение эффекта гашения напора.Это достигается тем, что стенки желобков цилиндрических элементов выполнены в виде последовательно соединенных цилиндрических поверхностей, выпуклости которых на наружных и внутренних стенках обращены соответственно от оси и к оси цилиндрических элементов и смещены одна относительно другой на половину диаметра,при этом на цилиндрических элементах выполнены фиксирующие выступы и гнезда.На фиг. 1 изображен Водовыпуск, продольный разрез на фиг. 2 то же, разрез АА на фиг. 1.Водовыпуск состоит из соединенного с поливным трубопроводом 1 корпуса 2, внутри которого установлен набор плоских цилиндрических элементов 3. Для удобства сборки на верхней поверхности каждого цилиндрического элемента 3 выполнены выступы 4 прямоугольной формы, а на нижней поверхностисоответствующие им гнезда. Сверху Цилиндрические элементы 3 закрыты крышкой 5 с отверстием. По периметру цилиндрических элементов 3 выполнены желобки, вертикальные стенки которых образованы рядом последовательно соединенных цилиндрических поверхностей. Цилиндрические поверхности, образующие внутреннюю стенку желобков, обращены своей выпуклостью к оси водовыпуска, а цилиндрические поверхности, образующие внешнюю стенку, обращены своей выпуклостью от нее. Выпуклости желобков смещены одна относительно другой на половину диаметра. В дне желобков выполнены отверстия, смещенные одно относительно другого на 180.Водовыпуск работает следующим образом.Вода из трубопровода 1 через отверстие в дне желобка нижнего цилиндрического элемента 3 поступает в канал, образованный этим желобком и дном следующего цилиндрического элемента 3, разделяется вием на две части, дробится, проходя по иастям желобка с противоположной кривизной, сталкивается под отверстием в дне второго элемента 3, поступает через него в следующий канал и так далее. В результате этого происходит эффективное гашение напора воды. Из желобка последнего канала вода спокойно изливается через отверстие в крышке 5, диаметр которого больше как диаметра отверстия в цилиндрическом элементе 3, так и сечения желобка. Эффективное гашение напора воды одним элементом позволяет обходиться наименьшим количеством цилиндрических элементов в наборе, что снижает габариты, а следовательно, и стоимость водовыпуска,упрощает его сборку и эксплуатацию.1. Водовыпуск для капельного орошения,включающий установленный в корпусенабор плоских цилиндрических элементов с желобками на одном из оснований и с отверстиями в дне, смещенными одно относительно другого, о т л и ч а ю щ и й с я тем,что, с Целью увеличения эффекта гашения напора, стенки желобков выполнены в виде последовательно соединенных цилиндрических поверхностей, выпуклости которых на наружных и внутренних стенках обращены соответственно от оси и к оси цилиндрических элементов и смещены одна относительно другой на половину диаметра.2. Водовыпуск по п. 1, отличающийся тем, что на цилиндрических элементах выполнены фиксирующие выступы и гнезда.Источники информации,принятые во внимание при экспертизеСоставитель И. Кульвановская Верстка Казпатент, Исполнитель Н. С. Капсаргина Ответственный за выпуск Э.3.ФаИ 3 ова
