Температурно – неразрезное пролетное строение

Номер полезной модели: 512

Опубликовано: 15.10.2009

Авторы: Кобенко Анатолий Андреевич, Комов Юрий Константинович

Скачать PDF файл.

Формула / Реферат

Разработана конструкция температурно-нераз-резного пролетного строения для автодорожных мостов, обеспечивающая непрерывность проезжей части без деформационных швов с использованием в качестве соединительного средства монолитной накладной плиты, объединенной с балками с помощью анкеров, чем достигается плавность проезда автотранспорта по мосту и удлиняются межремонтные сроки ездового полотна.

Текст

Смотреть все

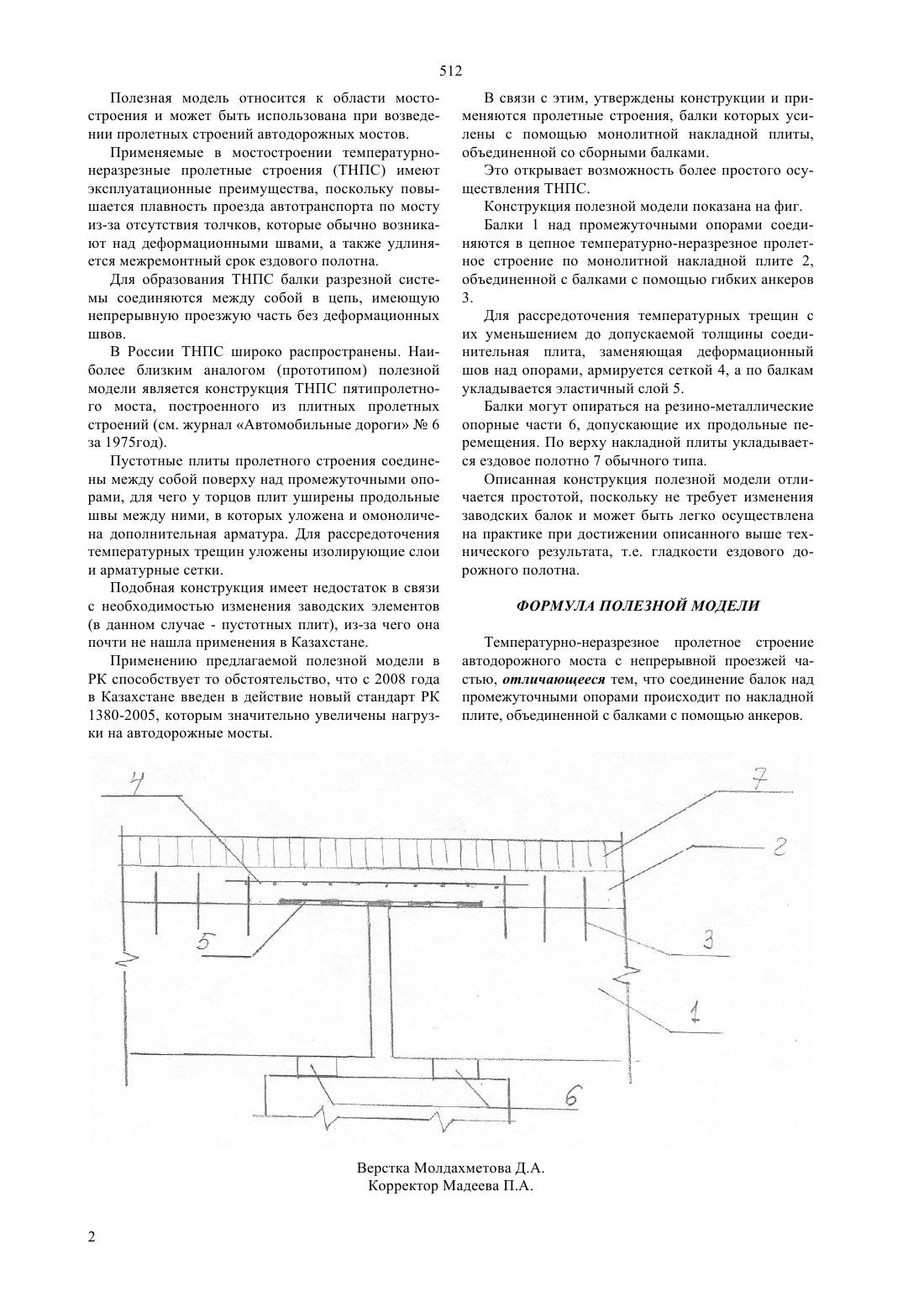

(51) 01 19/06 (2006.01) 01 19/14 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Разработана конструкция температурно-неразрезного пролетного строения для автодорожных мостов, обеспечивающая непрерывность проезжей части без деформационных швов с использованием в качестве соединительного средства монолитной накладной плиты, объединенной с балками с помощью анкеров, чем достигается плавность проезда автотранспорта по мосту и удлиняются межремонтные сроки ездового полотна.(76) Кобенко Анатолий Андреевич , Комов Юрий Константинович(56) Егоров В.Ф. Автомобильные дороги Журнал 1975,6, с.5 512 Полезная модель относится к области мостостроения и может быть использована при возведении пролетных строений автодорожных мостов. Применяемые в мостостроении температурнонеразрезные пролетные строения (ТНПС) имеют эксплуатационные преимущества, поскольку повышается плавность проезда автотранспорта по мосту из-за отсутствия толчков, которые обычно возникают над деформационными швами, а также удлиняется межремонтный срок ездового полотна. Для образования ТНПС балки разрезной системы соединяются между собой в цепь, имеющую непрерывную проезжую часть без деформационных швов. В России ТНПС широко распространены. Наиболее близким аналогом (прототипом) полезной модели является конструкция ТНПС пятипролетного моста, построенного из плитных пролетных строений (см. журнал Автомобильные дороги 6 за 1975 год). Пустотные плиты пролетного строения соединены между собой поверху над промежуточными опорами, для чего у торцов плит уширены продольные швы между ними, в которых уложена и омоноличена дополнительная арматура. Для рассредоточения температурных трещин уложены изолирующие слои и арматурные сетки. Подобная конструкция имеет недостаток в связи с необходимостью изменения заводских элементов(в данном случае - пустотных плит), из-за чего она почти не нашла применения в Казахстане. Применению предлагаемой полезной модели в РК способствует то обстоятельство, что с 2008 года в Казахстане введен в действие новый стандарт РК 1380-2005, которым значительно увеличены нагрузки на автодорожные мосты. В связи с этим, утверждены конструкции и применяются пролетные строения, балки которых усилены с помощью монолитной накладной плиты,объединенной со сборными балками. Это открывает возможность более простого осуществления ТНПС. Конструкция полезной модели показана на фиг. Балки 1 над промежуточными опорами соединяются в цепное температурно-неразрезное пролетное строение по монолитной накладной плите 2,объединенной с балками с помощью гибких анкеров 3. Для рассредоточения температурных трещин с их уменьшением до допускаемой толщины соединительная плита, заменяющая деформационный шов над опорами, армируется сеткой 4, а по балкам укладывается эластичный слой 5. Балки могут опираться на резино-металлические опорные части 6, допускающие их продольные перемещения. По верху накладной плиты укладывается ездовое полотно 7 обычного типа. Описанная конструкция полезной модели отличается простотой, поскольку не требует изменения заводских балок и может быть легко осуществлена на практике при достижении описанного выше технического результата, т.е. гладкости ездового дорожного полотна. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Температурно-неразрезное пролетное строение автодорожного моста с непрерывной проезжей частью, отличающееся тем, что соединение балок над промежуточными опорами происходит по накладной плите, объединенной с балками с помощью анкеров.

МПК / Метки

МПК: E01D 19/06, E01D 19/14

Метки: строение, температурно, неразрезное, пролетное
