Устройство для оперативного контроля теплоты сгорания топлива

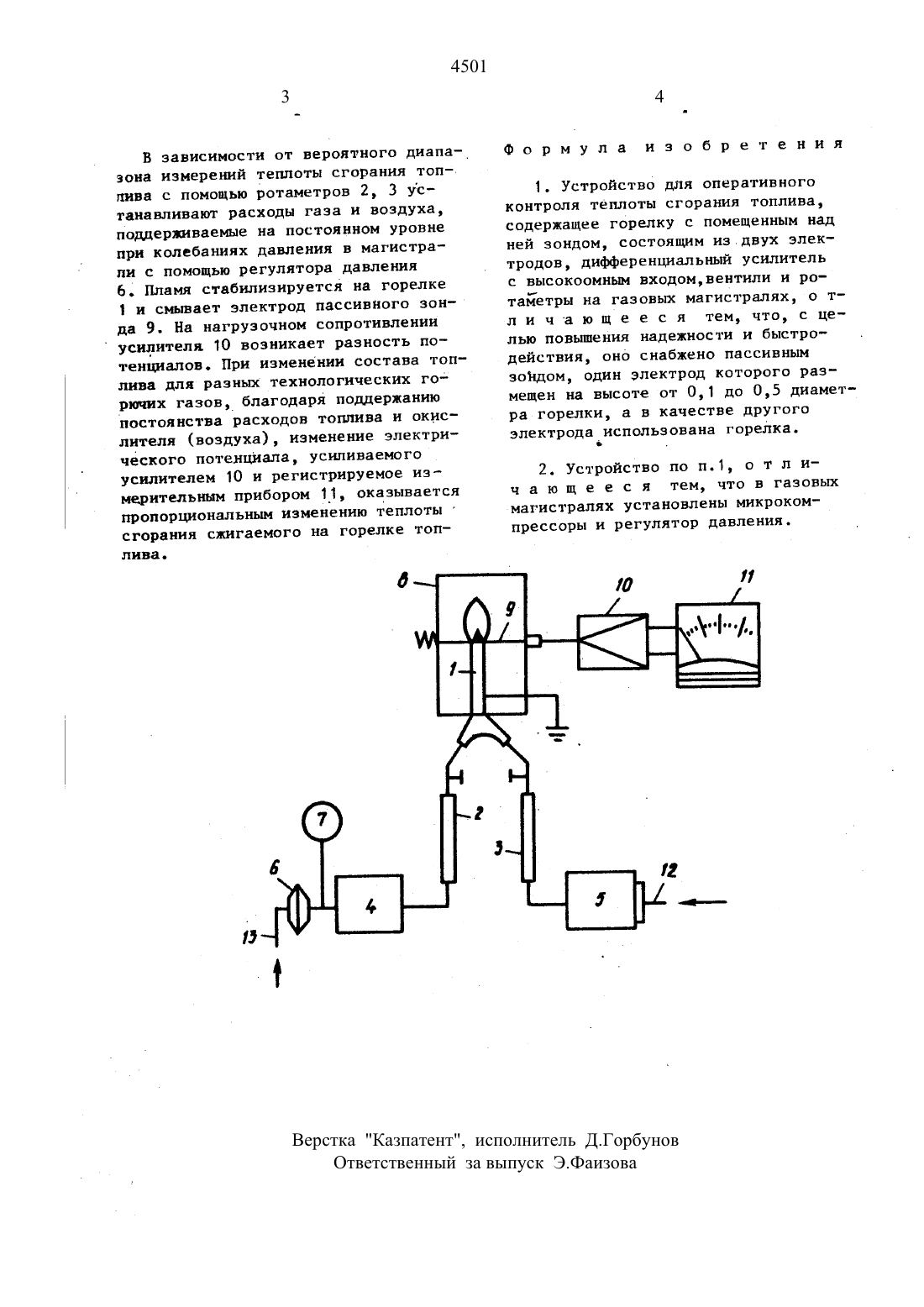

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАНминерального сырья Республики Казахстан(54) УСТРОЙСТВО ДЛЯ ОПЕРАТИВНОГО КОНТРОЛЯ ТЕПЛОТЫ СГОРАНИЯ ТОПЛИВАименно к устройствам для оперативного контроля теплоты сгорания топлива. Цель изобретения повышение надежности и быстродействия достигается путем применения пассивного двухэлектродного зонда, один из электродов которого установлен на высоте 0,1-0,5 диаметра горелки, а в качестве другого использована горелка,что позволяет регистрировать собственное электрическое поле пламени,зависящее от теплоты сгорания топлива. Постоянство расходов топлива и окислителя для топлива разного состава обеспечивается мМкрокомпрессорамм И регулятором давления. 1 з.п. ф-лы, 1 ил.изобретение касается измерения термодинамических параметров и может быть использовано в различным областях промышленности при определении теплоты сгорания топлива, преимущественносмесей различных горючих газов, для контроля и управления тепловым.процессами.Целью изобретения является повышение надежности и быстродействия устройства . дНа чертеже схематически изображено предлагаемое устройство.Оно содержит горелку 1, ротаметры 2, 3, микрокомпрессоры 4, 5, регулятор давления 6, манометр 7, защитный кожух 8, пассивный зонд 9, диф 7-90Устройство работает следующим образом. Топливо из подающей магистрали13 через регулятор давления 6, мано метр 7, микрокомпрессор 4, ротаметр 2 попадает в смеситель горелки 1. В свою очередь воздух, подающийся от мнкрокомпрессора 5, идет через ротаметр 3 в смеситель горелки 1, где на ее срезе стабилизируется пламя, в которое помещен пассивный зонд 9, в качестве второго электрода выступает эаземлениая горелка.В зависимости от вероятного диапазона измереий теплоты сгорания топлива с помощью ротаметров 2, 3 устанавливают расходы газа и воздуха,поддерлмваеме на постоянном уровне при колебаниях давления в магистрали с помощью регулятора давления 6 Пламя стабилизируется на горелке 1 и смывает электрод пассивного зонда 9. на нагрузочном сопротивлении усилителя 10 возникает разность потенциалов. При изменении состава топлива для разным технологических горючих газовблагодаря поддержанию постоянства расходов топлива и окислителя (воздуха), изменение электрического потенциала, усиливаемого усилителем 10 и регистрируемое измерительнм прибором 1, оказывается пропорциональным изменению теплоты сгорания сжигаемого на горелке топ пива о1. Устройство для оперативного контроля теплоты сгорания топлива,содержащее горелку с помещенным над ней зондом, состоящим из двух электродов, дифференциальный усилитель с высокоомным входомвентили и ротаметры на газовых магистралях, о тл и ча ю щ е е с я тем, что, с целью повышения надежности и быстродействия, оно снабжено пассивным зондом, один электрод которого размещен на высоте от 0,1 до 0,5 диаметра горелки, а в качестве другого злектродаиспользована горелка.2. Устройство по л.1 о т л ич а ю щ е е с я тем, что в газовы магистралях установлены микрокомпрессоры и регулятор давления.п Верстка КазпатентД Исполнитель ДЬГ 0 рбунов Ответственный за выпуск Эфаизова
