Устройство для сушки белья

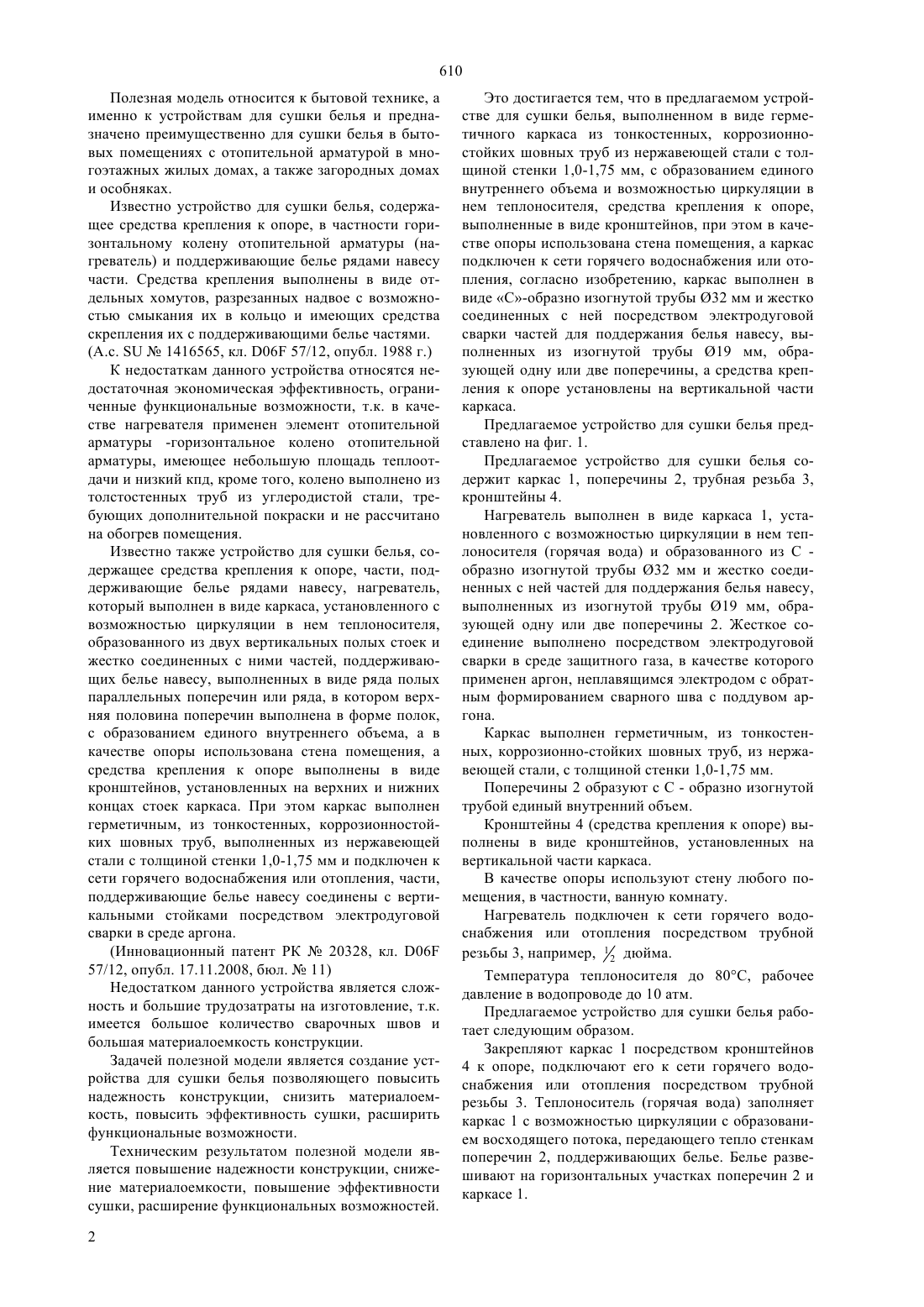

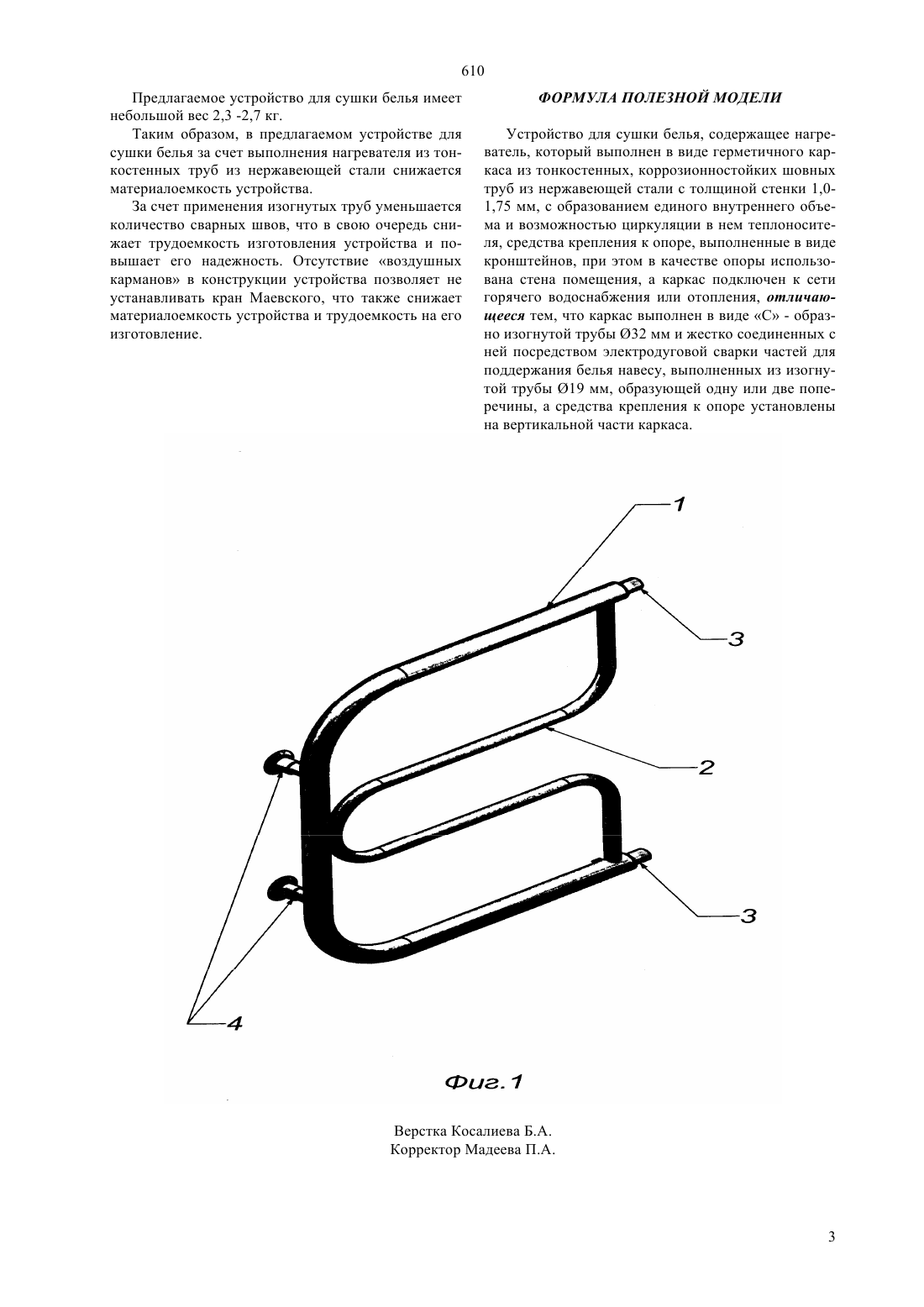

(51) 06 57/12 (2009.01) 06 58/16 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Это достигается тем, что в предлагаемом устройстве для сушки белья, выполненном в виде герметичного каркаса из тонкостенных,коррозионностойких шовных труб из нержавеющей стали с толщиной стенки 1,0-1,75 мм, с образованием единого внутреннего объема и возможностью циркуляции в нем теплоносителя,средства крепления к опоре, выполненные в виде кронштейнов, при этом в качестве опоры использована стена помещения, а каркас подключен к сети горячего водоснабжения или отопления,согласно изобретению, каркас выполнен в виде С- образно изогнутой трубы 32 мм и жестко соединенных с ней посредством электродуговой сварки частей для поддержания белья навесу,выполненных из изогнутой трубы 19 мм,образующей одну или две поперечины, а средства крепления к опоре установлены на вертикальной части каркаса.(72) Науменко Борис Иванович Богданович Александр Михайлович Рудик Евгений Андреевич Власов Юрий Владимирович(73) Товарищество с ограниченной ответственностью ИНОКС ЛТД(56) Инновационный патент РК 20328, кл. 06 57/12,17.11.2008(54) УСТРОЙСТВО ДЛЯ СУШКИ БЕЛЬЯ(57) Полезная модель относится к бытовой технике,а именно к устройствам для сушки белья и предназначено преимущественно для сушки белья в бытовых помещениях с отопительной арматурой в многоэтажных жилых домах, а также загородных домах и особняках. Техническим результатом полезной модели является повышение надежности конструкции, снижение материалоемкости, повышение эффективности сушки, расширение функциональных возможностей. 610 Полезная модель относится к бытовой технике, а именно к устройствам для сушки белья и предназначено преимущественно для сушки белья в бытовых помещениях с отопительной арматурой в многоэтажных жилых домах, а также загородных домах и особняках. Известно устройство для сушки белья, содержащее средства крепления к опоре, в частности горизонтальному колену отопительной арматуры (нагреватель) и поддерживающие белье рядами навесу части. Средства крепления выполнены в виде отдельных хомутов, разрезанных надвое с возможностью смыкания их в кольцо и имеющих средства скрепления их с поддерживающими белье частями.(А.с.1416565, кл. 06 57/12, опубл. 1988 г.) К недостаткам данного устройства относятся недостаточная экономическая эффективность, ограниченные функциональные возможности, т.к. в качестве нагревателя применен элемент отопительной арматуры -горизонтальное колено отопительной арматуры, имеющее небольшую площадь теплоотдачи и низкий кпд, кроме того, колено выполнено из толстостенных труб из углеродистой стали, требующих дополнительной покраски и не рассчитано на обогрев помещения. Известно также устройство для сушки белья, содержащее средства крепления к опоре, части, поддерживающие белье рядами навесу, нагреватель,который выполнен в виде каркаса, установленного с возможностью циркуляции в нем теплоносителя,образованного из двух вертикальных полых стоек и жестко соединенных с ними частей, поддерживающих белье навесу, выполненных в виде ряда полых параллельных поперечин или ряда, в котором верхняя половина поперечин выполнена в форме полок,с образованием единого внутреннего объема, а в качестве опоры использована стена помещения, а средства крепления к опоре выполнены в виде кронштейнов, установленных на верхних и нижних концах стоек каркаса. При этом каркас выполнен герметичным, из тонкостенных, коррозионностойких шовных труб, выполненных из нержавеющей стали с толщиной стенки 1,0-1,75 мм и подключен к сети горячего водоснабжения или отопления, части,поддерживающие белье навесу соединены с вертикальными стойками посредством электродуговой сварки в среде аргона.(Инновационный патент РК 20328, кл. 06 57/12, опубл. 17.11.2008, бюл.11) Недостатком данного устройства является сложность и большие трудозатраты на изготовление, т.к. имеется большое количество сварочных швов и большая материалоемкость конструкции. Задачей полезной модели является создание устройства для сушки белья позволяющего повысить надежность конструкции, снизить материалоемкость, повысить эффективность сушки, расширить функциональные возможности. Техническим результатом полезной модели является повышение надежности конструкции, снижение материалоемкости, повышение эффективности сушки, расширение функциональных возможностей. 2 Это достигается тем, что в предлагаемом устройстве для сушки белья, выполненном в виде герметичного каркаса из тонкостенных, коррозионностойких шовных труб из нержавеющей стали с толщиной стенки 1,0-1,75 мм, с образованием единого внутреннего объема и возможностью циркуляции в нем теплоносителя, средства крепления к опоре,выполненные в виде кронштейнов, при этом в качестве опоры использована стена помещения, а каркас подключен к сети горячего водоснабжения или отопления, согласно изобретению, каркас выполнен в виде С-образно изогнутой трубы 32 мм и жестко соединенных с ней посредством электродуговой сварки частей для поддержания белья навесу, выполненных из изогнутой трубы 19 мм, образующей одну или две поперечины, а средства крепления к опоре установлены на вертикальной части каркаса. Предлагаемое устройство для сушки белья представлено на фиг. 1. Предлагаемое устройство для сушки белья содержит каркас 1, поперечины 2, трубная резьба 3,кронштейны 4. Нагреватель выполнен в виде каркаса 1, установленного с возможностью циркуляции в нем теплоносителя (горячая вода) и образованного из С образно изогнутой трубы 32 мм и жестко соединенных с ней частей для поддержания белья навесу,выполненных из изогнутой трубы 19 мм, образующей одну или две поперечины 2. Жесткое соединение выполнено посредством электродуговой сварки в среде защитного газа, в качестве которого применен аргон, неплавящимся электродом с обратным формированием сварного шва с поддувом аргона. Каркас выполнен герметичным, из тонкостенных, коррозионно-стойких шовных труб, из нержавеющей стали, с толщиной стенки 1,0-1,75 мм. Поперечины 2 образуют с С - образно изогнутой трубой единый внутренний объем. Кронштейны 4 (средства крепления к опоре) выполнены в виде кронштейнов, установленных на вертикальной части каркаса. В качестве опоры используют стену любого помещения, в частности, ванную комнату. Нагреватель подключен к сети горячего водоснабжения или отопления посредством трубной резьбы 3, например, 1 2 дюйма. Температура теплоносителя до 80 С, рабочее давление в водопроводе до 10 атм. Предлагаемое устройство для сушки белья работает следующим образом. Закрепляют каркас 1 посредством кронштейнов 4 к опоре, подключают его к сети горячего водоснабжения или отопления посредством трубной резьбы 3. Теплоноситель (горячая вода) заполняет каркас 1 с возможностью циркуляции с образованием восходящего потока, передающего тепло стенкам поперечин 2, поддерживающих белье. Белье развешивают на горизонтальных участках поперечин 2 и каркасе 1. 610 Предлагаемое устройство для сушки белья имеет небольшой вес 2,3 -2,7 кг. Таким образом, в предлагаемом устройстве для сушки белья за счет выполнения нагревателя из тонкостенных труб из нержавеющей стали снижается материалоемкость устройства. За счет применения изогнутых труб уменьшается количество сварных швов, что в свою очередь снижает трудоемкость изготовления устройства и повышает его надежность. Отсутствие воздушных карманов в конструкции устройства позволяет не устанавливать кран Маевского, что также снижает материалоемкость устройства и трудоемкость на его изготовление. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство для сушки белья, содержащее нагреватель, который выполнен в виде герметичного каркаса из тонкостенных, коррозионностойких шовных труб из нержавеющей стали с толщиной стенки 1,01,75 мм, с образованием единого внутреннего объема и возможностью циркуляции в нем теплоносителя, средства крепления к опоре, выполненные в виде кронштейнов, при этом в качестве опоры использована стена помещения, а каркас подключен к сети горячего водоснабжения или отопления, отличающееся тем, что каркас выполнен в виде С - образно изогнутой трубы 32 мм и жестко соединенных с ней посредством электродуговой сварки частей для поддержания белья навесу, выполненных из изогнутой трубы 19 мм, образующей одну или две поперечины, а средства крепления к опоре установлены на вертикальной части каркаса.
