Устройство для сушки белья

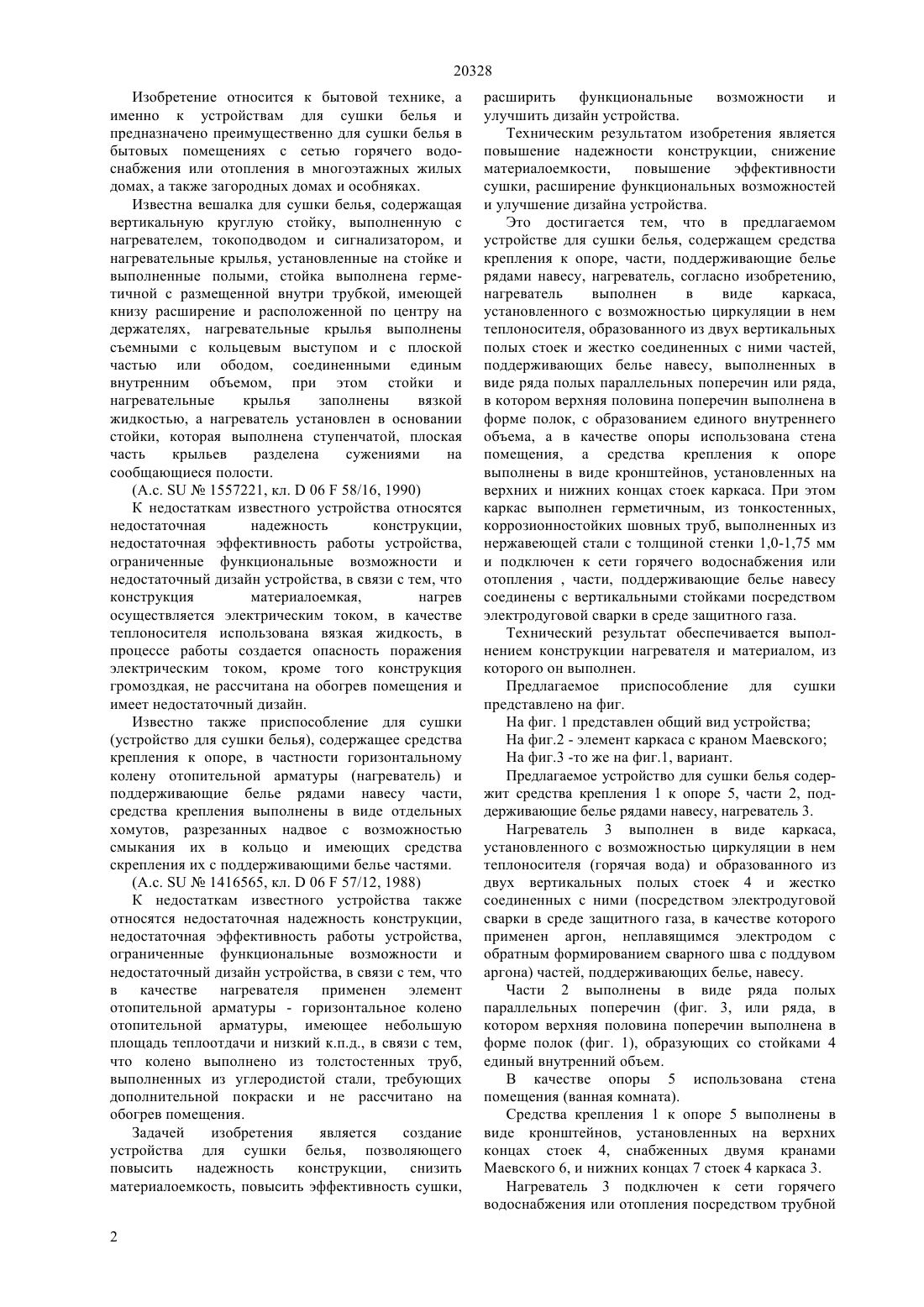

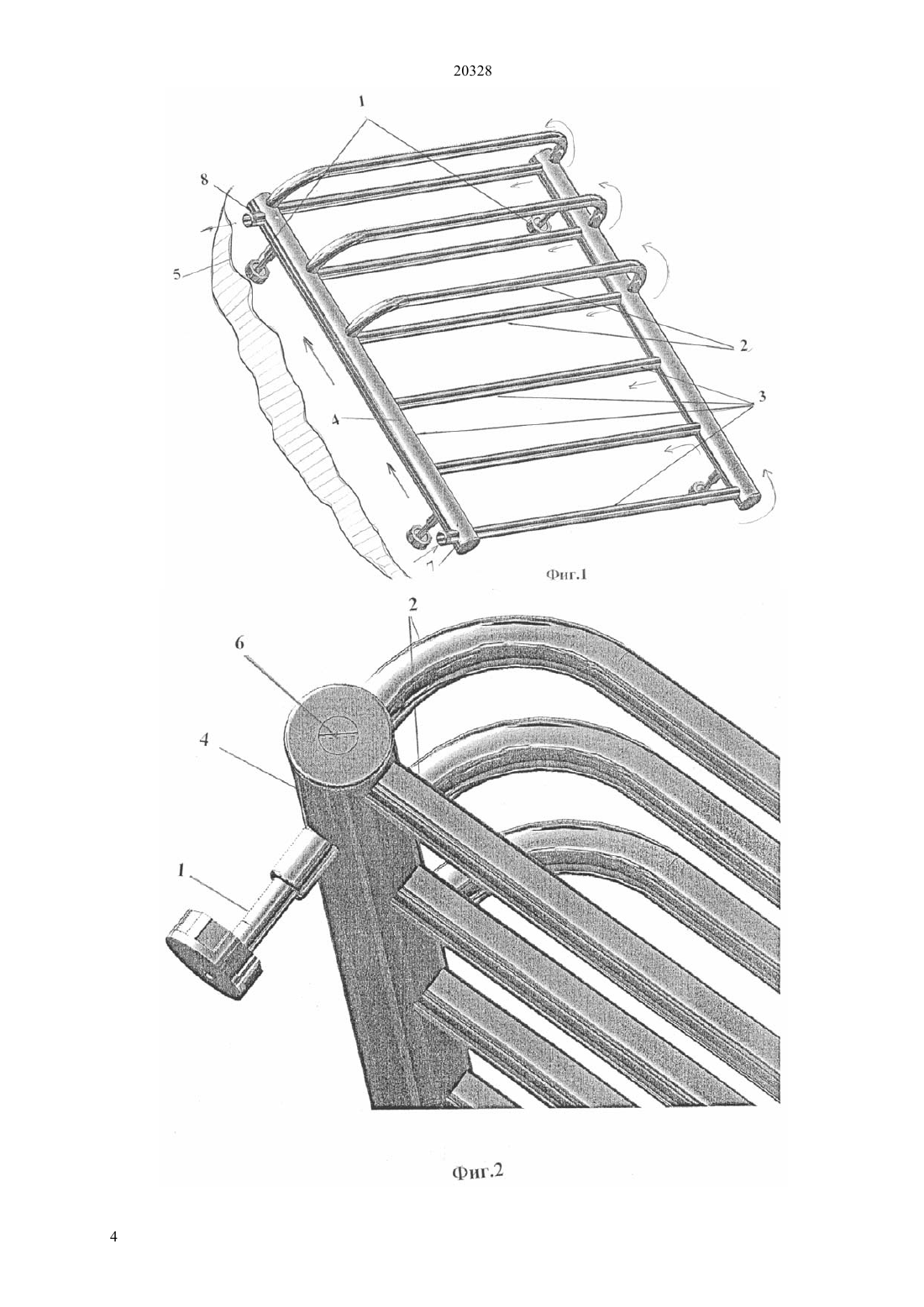

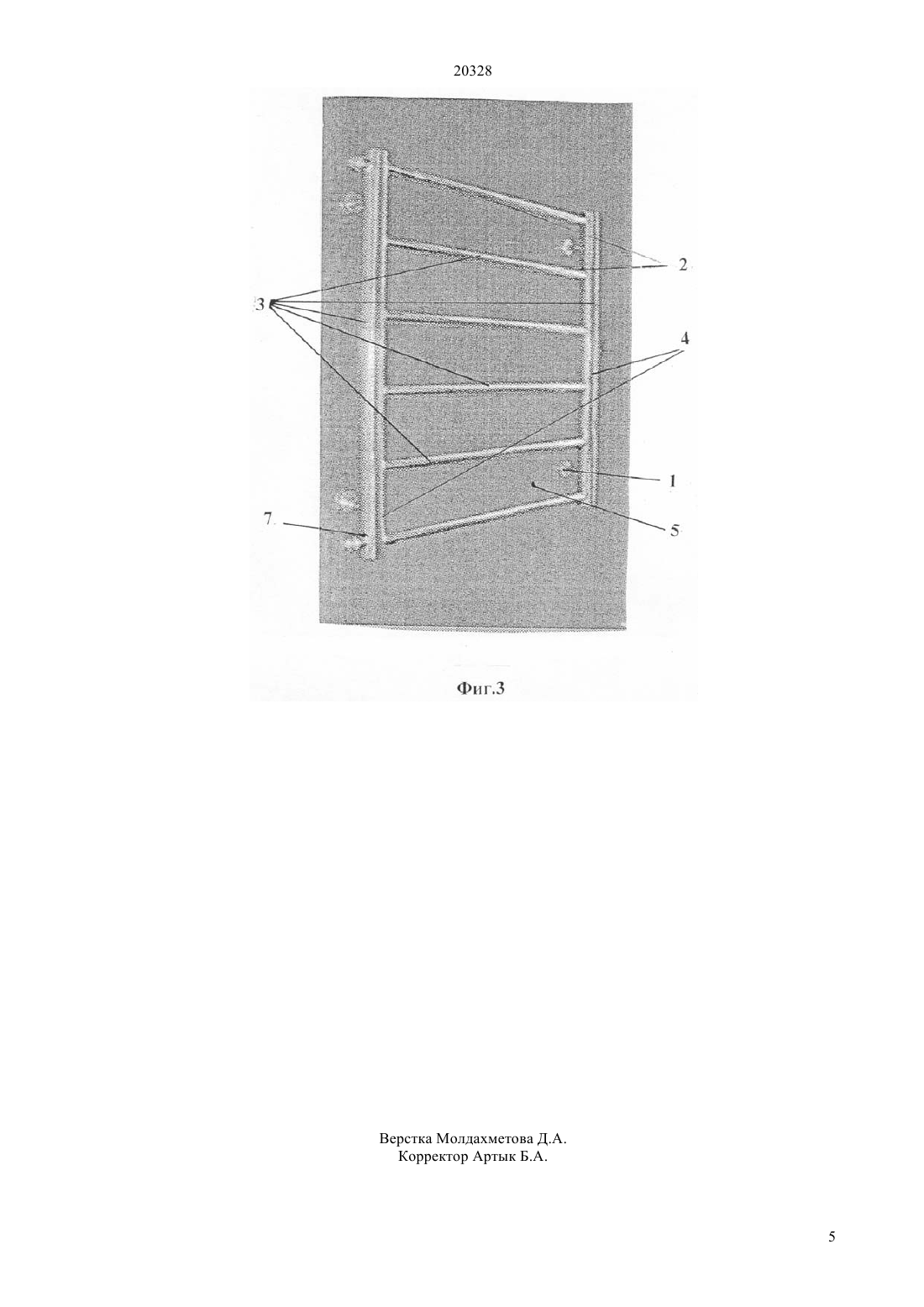

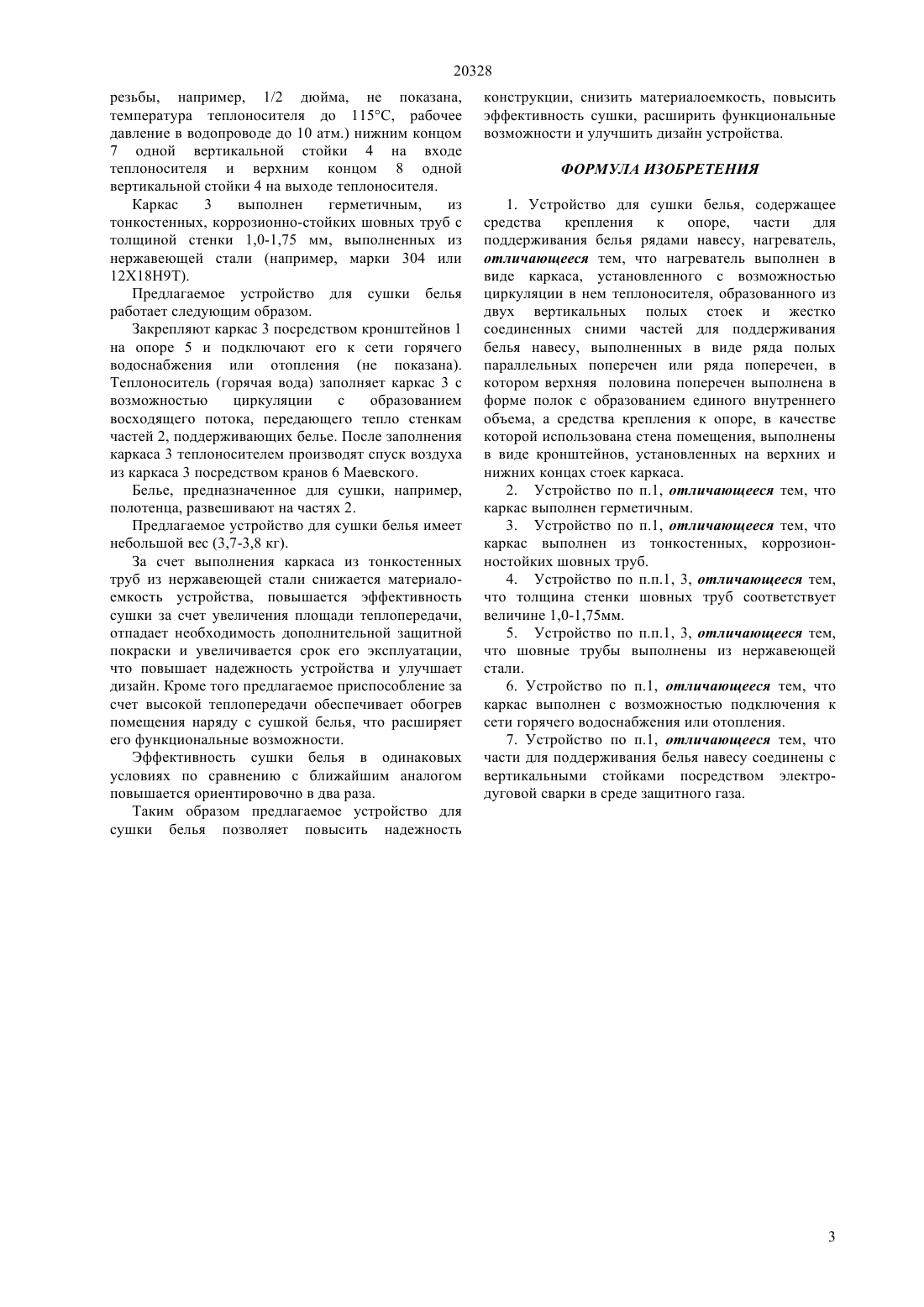

(51) 06 57/12 (2006.01) 06 58/16 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ крепления к опоре , части, поддерживающие белье рядами навесу, нагреватель, согласно изобретению,нагреватель выполнен в виде каркаса, установленного с возможностью циркуляции в нем теплоносителя, образованного из двух вертикальных полых стоек и жестко соединенных с ними частей,поддерживающих белье навесу, выполненных в виде ряда полых параллельных поперечин или ряда,в котором верхняя половина поперечин выполнена в форме полок, с образованием единого внутреннего объема, а в качестве опоры использована стена помещения, а средства крепления к опоре выполнены в виде кронштейнов, установленных на верхних и нижних концах стоек каркаса. При этом каркас выполнен герметичным, из тонкостенных,коррозионностойких шовных труб, выполненных из нержавеющей стали с толщиной стенки 1,0-1,75 мм и подключен к сети горячего водоснабжения или отопления, части, поддерживающие белье навесу соединены с вертикальными стойками посредством электродуговой сварки в среде аргона.(72) Науменко Борис Иванович Богданович Александр Михайлович Рудик Евгений Андреевич Власов Юрий Владимирович(73) Товарищество с ограниченной ответственностью ИНОКС ЛТД 56) А.с. СССР 1416565, 1988(54) УСТРОЙСТВО ДЛЯ СУШКИ БЕЛЬЯ(57) Изобретение относится к бытовой технике, а именно к устройствам для сушки белья и предназначено преимущественно для сушки белья в бытовых помещениях с отопительной арматурой в многоэтажных жилых домах, а также загородных домах и особняках. Техническим результатом изобретения является повышение надежности конструкции, снижение материалоемкости,повышение эффективности сушки, расширение функциональных возможностей и улучшение дизайна устройства. Это достигается тем, что в предлагаемом устройстве для сушки белья, содержащем средства 20328 Изобретение относится к бытовой технике, а именно к устройствам для сушки белья и предназначено преимущественно для сушки белья в бытовых помещениях с сетью горячего водоснабжения или отопления в многоэтажных жилых домах, а также загородных домах и особняках. Известна вешалка для сушки белья, содержащая вертикальную круглую стойку, выполненную с нагревателем, токоподводом и сигнализатором, и нагревательные крылья, установленные на стойке и выполненные полыми, стойка выполнена герметичной с размещенной внутри трубкой, имеющей книзу расширение и расположенной по центру на держателях, нагревательные крылья выполнены съемными с кольцевым выступом и с плоской частью или ободом, соединенными единым внутренним объемом, при этом стойки и нагревательные крылья заполнены вязкой жидкостью, а нагреватель установлен в основании стойки, которая выполнена ступенчатой, плоская часть крыльев разделена сужениями на сообщающиеся полости.(.с.1557221, кл.0658/16, 1990) К недостаткам известного устройства относятся недостаточная надежность конструкции,недостаточная эффективность работы устройства,ограниченные функциональные возможности и недостаточный дизайн устройства, в связи с тем, что конструкция материалоемкая,нагрев осуществляется электрическим током, в качестве теплоносителя использована вязкая жидкость, в процессе работы создается опасность поражения электрическим током, кроме того конструкция громоздкая, не рассчитана на обогрев помещения и имеет недостаточный дизайн. Известно также приспособление для сушки(устройство для сушки белья), содержащее средства крепления к опоре, в частности горизонтальному колену отопительной арматуры (нагреватель) и поддерживающие белье рядами навесу части,средства крепления выполнены в виде отдельных хомутов, разрезанных надвое с возможностью смыкания их в кольцо и имеющих средства скрепления их с поддерживающими белье частями.(А.с.1416565, кл.0657/12, 1988) К недостаткам известного устройства также относятся недостаточная надежность конструкции,недостаточная эффективность работы устройства,ограниченные функциональные возможности и недостаточный дизайн устройства, в связи с тем, что в качестве нагревателя применен элемент отопительной арматуры - горизонтальное колено отопительной арматуры, имеющее небольшую площадь теплоотдачи и низкий к.п.д., в связи с тем,что колено выполнено из толстостенных труб,выполненных из углеродистой стали, требующих дополнительной покраски и не рассчитано на обогрев помещения. Задачей изобретения является создание устройства для сушки белья, позволяющего повысить надежность конструкции,снизить материалоемкость, повысить эффективность сушки,2 расширить функциональные возможности и улучшить дизайн устройства. Техническим результатом изобретения является повышение надежности конструкции, снижение материалоемкости,повышение эффективности сушки, расширение функциональных возможностей и улучшение дизайна устройства. Это достигается тем, что в предлагаемом устройстве для сушки белья, содержащем средства крепления к опоре, части, поддерживающие белье рядами навесу, нагреватель, согласно изобретению,нагреватель выполнен в виде каркаса,установленного с возможностью циркуляции в нем теплоносителя, образованного из двух вертикальных полых стоек и жестко соединенных с ними частей,поддерживающих белье навесу, выполненных в виде ряда полых параллельных поперечин или ряда,в котором верхняя половина поперечин выполнена в форме полок, с образованием единого внутреннего объема, а в качестве опоры использована стена помещения, а средства крепления к опоре выполнены в виде кронштейнов, установленных на верхних и нижних концах стоек каркаса. При этом каркас выполнен герметичным, из тонкостенных,коррозионностойких шовных труб, выполненных из нержавеющей стали с толщиной стенки 1,0-1,75 мм и подключен к сети горячего водоснабжения или отопления , части, поддерживающие белье навесу соединены с вертикальными стойками посредством электродуговой сварки в среде защитного газа. Технический результат обеспечивается выполнением конструкции нагревателя и материалом, из которого он выполнен. Предлагаемое приспособление для сушки представлено на фиг. На фиг. 1 представлен общий вид устройства На фиг.2 - элемент каркаса с краном Маевского На фиг.3 -то же на фиг.1, вариант. Предлагаемое устройство для сушки белья содержит средства крепления 1 к опоре 5, части 2, поддерживающие белье рядами навесу, нагреватель 3. Нагреватель 3 выполнен в виде каркаса,установленного с возможностью циркуляции в нем теплоносителя (горячая вода) и образованного из двух вертикальных полых стоек 4 и жестко соединенных с ними (посредством электродуговой сварки в среде защитного газа, в качестве которого применен аргон, неплавящимся электродом с обратным формированием сварного шва с поддувом аргона) частей, поддерживающих белье, навесу. Части 2 выполнены в виде ряда полых параллельных поперечин (фиг. 3, или ряда, в котором верхняя половина поперечин выполнена в форме полок (фиг. 1), образующих со стойками 4 единый внутренний объем. В качестве опоры 5 использована стена помещения (ванная комната). Средства крепления 1 к опоре 5 выполнены в виде кронштейнов, установленных на верхних концах стоек 4, снабженных двумя кранами Маевского 6, и нижних концах 7 стоек 4 каркаса 3. Нагреватель 3 подключен к сети горячего водоснабжения или отопления посредством трубной 20328 резьбы, например, 1/2 дюйма, не показана,температура теплоносителя до 115 С, рабочее давление в водопроводе до 10 атм.) нижним концом 7 одной вертикальной стойки 4 на входе теплоносителя и верхним концом 8 одной вертикальной стойки 4 на выходе теплоносителя. Каркас 3 выполнен герметичным,из тонкостенных, коррозионно-стойких шовных труб с толщиной стенки 1,0-1,75 мм, выполненных из нержавеющей стали (например, марки 304 или 12 Х 18 Н 9 Т). Предлагаемое устройство для сушки белья работает следующим образом. Закрепляют каркас 3 посредством кронштейнов 1 на опоре 5 и подключают его к сети горячего водоснабжения или отопления (не показана). Теплоноситель (горячая вода) заполняет каркас 3 с возможностью циркуляции с образованием восходящего потока, передающего тепло стенкам частей 2, поддерживающих белье. После заполнения каркаса 3 теплоносителем производят спуск воздуха из каркаса 3 посредством кранов 6 Маевского. Белье, предназначенное для сушки, например,полотенца, развешивают на частях 2. Предлагаемое устройство для сушки белья имеет небольшой вес (3,7-3,8 кг). За счет выполнения каркаса из тонкостенных труб из нержавеющей стали снижается материалоемкость устройства, повышается эффективность сушки за счет увеличения площади теплопередачи,отпадает необходимость дополнительной защитной покраски и увеличивается срок его эксплуатации,что повышает надежность устройства и улучшает дизайн. Кроме того предлагаемое приспособление за счет высокой теплопередачи обеспечивает обогрев помещения наряду с сушкой белья, что расширяет его функциональные возможности. Эффективность сушки белья в одинаковых условиях по сравнению с ближайшим аналогом повышается ориентировочно в два раза. Таким образом предлагаемое устройство для сушки белья позволяет повысить надежность конструкции, снизить материалоемкость, повысить эффективность сушки, расширить функциональные возможности и улучшить дизайн устройства. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для сушки белья, содержащее средства крепления к опоре, части для поддерживания белья рядами навесу, нагреватель,отличающееся тем, что нагреватель выполнен в виде каркаса, установленного с возможностью циркуляции в нем теплоносителя, образованного из двух вертикальных полых стоек и жестко соединенных сними частей для поддерживания белья навесу, выполненных в виде ряда полых параллельных поперечен или ряда поперечен, в котором верхняя половина поперечен выполнена в форме полок с образованием единого внутреннего объема, а средства крепления к опоре, в качестве которой использована стена помещения, выполнены в виде кронштейнов, установленных на верхних и нижних концах стоек каркаса. 2. Устройство по п.1, отличающееся тем, что каркас выполнен герметичным. 3. Устройство по п.1, отличающееся тем, что каркас выполнен из тонкостенных, коррозионностойких шовных труб. 4. Устройство по п.п.1, 3, отличающееся тем,что толщина стенки шовных труб соответствует величине 1,0-1,75 мм. 5. Устройство по п.п.1, 3, отличающееся тем,что шовные трубы выполнены из нержавеющей стали. 6. Устройство по п.1, отличающееся тем, что каркас выполнен с возможностью подключения к сети горячего водоснабжения или отопления. 7. Устройство по п.1, отличающееся тем, что части для поддерживания белья навесу соединены с вертикальными стойками посредством электродуговой сварки в среде защитного газа.
